Современные системы отопления предполагают различные варианты конструкций. Это может быть и плинтусное отопление и теплый пол и многое другое.
Однако все же самым популярным видом систем отопления считаются радиаторные. Большинство пользователей отдают предпочтение таким моделям.
Устройство радиаторов отопления в разрезе можно легко найти на фото в сети. Но не каждому понятно, как именно устроена такая конструкция и какие виды радиаторов вообще бывают.
В настоящем материале мы рассмотрим устройство различных конструкций радиаторов отопления. «>»>»>»>»>»>»>»>»>
Особенности видов радиаторов
Наиболее часто используемая система радиаторного отопления — это чугунные радиаторы. Многие помнят, как именно выглядят это батареи отопления, так как они до сих пор используются. Данный вариант совершенно не современен, так как такие радиаторы тяжелые. На вид они не очень красивые, но есть у них и очевидные достоинства.
В первую очередь следует обратить внимание на особенности теплоотдачи. Батареи имеют толстые стенки, долго прогреваются, но и остывают гораздо дольше.
Второй вариант — более современный тип отопления — стальные батареи. При помощи объединения в большие панельные системы гораздо большая площадь будет обогреваться. Они более легкие и симпатичные на вид. Что касается стоимости, то она не очень высока. Алюминий — еще один удобный вариант изготовления отопительных приборов. Компактные, легкие и красивые они имеют именно тот формат, который устраивает большинство пользователей. Несмотря на такой миниатюрный вид, устройство алюминиевых радиаторов отличается тем, что они достаточно хорошо проводят тепло и имеют высокий коэффициент полезного действия. Наиболее прочный и дорогой вид радиаторов отопления — это цинковые и титановые. Они обладают абсолютно всеми качествами, которые необходимы для эффективного отопления жилья. Но важно помнить, что такие радиаторы не полностью состоят из цинка или титана, у них биметаллическое устройство. Данные металлы только выступают в качестве примесей к основному — алюминию. «>»>»>»>»>»>»>»>
Конструкция радиаторов
Конструктивный характер каждой модели радиатора отопления собственный и от него зависит многое. При выборе секционного отопительного прибора есть некоторые особенности. Вы легко сможете сделать большее или меньшее количество секций в зависимости от того, какой именно размер помещения нужно обогревать. В устройстве панельных и конвекционных радиаторов отопления такого проделать не получится. Это не очень удобно, так как при начальных расчетах очень сложно точно учесть все нюансы. При выборе радиатора отопления на уже имеющуюся систему обогрева необходимо учесть еще один параметр — расстояние между осями.
Это расстояние между входной и выходной трубами, то есть по сути это расстояние и предусмотрено, как величина радиатора. При неточном определении этой величины выбрать радиатор практически невозможно.
Кроме этих двух параметров есть еще один не менее важный — диаметр подключаемых труб. Если он не будет совпадать с местами соединения на самом радиаторе, то придется менять всю систему. При должном внимании к эти деталям подобрать радиатор не сложно даже на уже установленную систему.
Как подключить батарею
Любая ремонтно-строительная деятельность требует составления конкретного плана и проекта. По проекту отопительной системы будет происходить и подключение самого радиатора. «>»>»>»>»>»>»>»>»>
- Терморегулятор для радиатора отопления: назначение, виды, устройство, монтаж в систему и советы по уходу и ремонту (видео + 105 фото)
- Вертикальные радиаторы отопления — как выбрать идеальный радиатор отопления и особенности его применения (90 фото + видео)
- Мощность радиатора отопления: расчет тепловой мощности и методика расчета отопительных радиаторов (85 фото и видео)
Другой вариант подключения — двухсторонний. Здесь предусмотрена с одной стороны труба ввода, с другой труба вывода.
Самый рациональный вид подключения радиатора в такой системе, когда ввод осуществляется в верхней части, а вывод в нижней. При такой системе можно добиться даже 100% теплоотдачи.
И помните, что при установке важно не только внешнее, но и внутреннее устройство радиатора отопления.
Фото устройства радиаторов отопления
Разные виды радиаторов и их характеристики
Самой привычной и знакомой отечественным потребителям является именно чугунная система отопления радиаторы. В былые годы такие радиаторы в массовом количестве использовались везде. Эти радиаторы – тяжелые и на вид совсем не современные, в автоматических системах отопления такие устройства непригодны для использования. Но в то же время, радиаторы из чугуна имеют множество достоинств, которые и обусловили их распространение и популярность в свое время. Прежде всего – это способность переносить перепады в давлении, стойкость к коррозионным процессам, невосприимчивость тех примесей, которые есть в носителе тепла системы отопления.
Стальные радиаторы являются более легкими, их стенки более тонкие, поэтому такие приборы менее инертны. Если стальные радиаторы сделаны в виде панелей, то они имеют высокую теплоотдачу, так как нагреваемая площадь больше.
Металлические радиаторы отопления
Радиаторная система отопления с радиаторами из такого материала, как алюминий, отвечает требованиям множеству потребителей. Такие радиаторы являются легкими, у них высокий показатель теплоотдачи, а также – современный и компактный внешний вид.
Также радиаторы могут быть сделаны из алюминия с добавлением других материалов. Если модели радиаторов достаточно дешевые, то сюда примешивается кремний, который будет влиять на сопротивление материала прибора на разрыв.
В более дорогих моделях – в составе цинк и титан, именно эти материалы придают радиаторам высокую стойкость к механическим повреждениям и коррозионным процессам.
Конструктивные особенности
Когда вы выбираете радиаторы, следует учесть несколько важных моментов. Если вы выберете секции батарей отопления, то при необходимости можно будет увеличить площадь нагревания. Если же конструкция батареи отопления будет панельной, или это будет конвектор, то конструктивно вы ее уже не измените. Когда только производятся расчеты, очень тяжело учесть все нюансы, которые будут влиять на количество необходимого тепла для каждого отдельного помещения. И если устройство батареи отопления будет секционным, то это даст возможность уменьшать и увеличивать количество секций, заменять те элементы, которые вышли из строя.
Рекомендуем к прочтению:Стоимость установки радиатора отопления и правила монтажа
|
Панельный радиатор отопленияРекомендуем к прочтению:Как подключить алюминиевые радиаторы отопления? |
Секционный радиатор отопления |
Схема радиатора отопления также характеризуется важным аспектом – межосевым расстоянием, которое отображает по вертикали величину отрезка между центрами подводящей и отводящей трубы. Особенно этот момент стоит учитывать тогда, когда заменяется уже существующий радиатор или проложенная трубная разводка. Если вы купите радиатор с другим межосевым расстоянием, то вам придется или менять его, или менять размещение труб.
Конструкция радиатора отопления также подразумевает, что важно учитывать диаметр труб. Если он будет слишком маленьким, то это вызовет быстрее засорение отопительных приборов.
Ведь качество теплоносителя обычно оставляет желать лучшего: в воде есть песок, окалина и ржавчина. Все эти неприятные моменты при оседании сначала вызывают неэффективность работы системы отопления, а затем даже могут повлечь за собой ее полную поломку.
Правильный выбор радиаторов отопления – это важнейший нюанс. Подходящий радиатор отопления в разрезе – залог хорошей работы отопительной системы.
Принцип работы: конвекция vs. излучение
Принцип работы радиатора отопления является крайне простым. Вода, которая уже нагрета до необходимой температуры, из котла идет в помещение при помощи труб. Затем она попадает в отопительные приборы, которые и нагревают воздух в помещениях вашего дома.
Конвективный радиатор отопления
Стоит отметить, что если тепло передается конвекционным способом – это ускоренный нагрев воздуха, который протекает через поверхность обогрева, то такой прибор отопления будет носить название конвектора. Если же тепло передается излучением, то есть, нагревание окружающего воздуха производится поверхностью, которая имеет повышенную температуру и теплоемкость, то это будет радиатор.
Принцип работы батареи отопления также может иметь комбинированный вид – панельные радиаторы-конвекторы.
Рассматривая то, как устроена батарея отопления, стоит отметить, что для того чтобы быстро прогреть помещение, больше подойдет конвектор. Однако такая батарея отопления в разрезе имеет один недостаток – вследствие прохождения активной конвекции в воздух идет много пыли, что не самым лучшим образом будет сказываться на здоровье присутствующих людей. Именно поэтому конвекторные батареи применяются только там, где проблемные места отопительной системы. К примеру, для создания воздушной завесы в помещении с большой площадью остекления, там, где обычные приборы не смогут поместиться по размерам.
В независимости от того, какая температура в батареях отопления, они будут отдавать примерно 60 процентов тепла излучением теплоэнергии, остальная же часть будет отдаваться конвективным способом. Так, достигается минимум конвекции горячего воздуха и хорошо греются те объекты, которые находятся в помещении. В этом плане можно отметить, что то, как работает батарея отопления, подобно системе теплый пол.
Конвекторы или «внутрипольные» радиаторы отопления
Подключение радиаторов
В любой отопительной системе важен план и проект. В этот же аспект будет входить и схема подключения радиаторов отопления. Чертеж радиатора отопления может быть в нескольких вариантах. Это может быть индивидуальная схема или схема, сделанная исходя из способа проводки труб на местах и эффективности показателя теплоотдачи.
Мощность теплоотдачи радиатора отопления в зависимости от типа подключения
Одностороннее подключение – распространенный вариант. Так, обозначение радиаторов отопления на чертежах покажет, что все трубы подключаются к батареям только с одной стороны. Такая схема самая удобная, особенно в многоэтажных высотках.
Еще один вариант – маркировка радиаторов отопления показывает, что подключение производится диагонально, то есть, перекрестно. Особенность такого принципа в том, что труба, которая подводит тепло, подключается к радиатору с верхней части с одной стороны, а отводящая – в нижней с противоположной стороны. Здесь важно, как устроен радиатор отопления: такая схема подойдет, если батареи являются длинными, имеют много секций. Носитель тепла равномерно будет распространяться по всей площади радиатора, тем самым, теплоотдача будет отличной.
Также существует нижнее подключение. Так, подводящая и отводящая трубы подсоединяются к нижним патрубкам, которые размещены на противоположных сторонах радиатора. Такого рода схема будет проигрывать двум предыдущим. Ведь она обеспечивает эффективность теплоотдачи примерно на 10-15 процентов. Однако такая схема будет идеальным решением, когда система отопления спрятана в пол.
</index>
Для обустройства централизованной системы отопления используются самые различные приборы и узлы. И радиатор — один из ключевых составляющих отопительной цепи, который выполняет первостепенную роль и является незаменимым. В зависимости от конструкционных особенностей принцип работы и устройство радиатора отопления квартиры могут существенно отличаться.
1 Основные типы и их характеристики</span></h2>
Наиболее востребованной разновидностью радиаторов считался чугунный вариант. Еще несколько десятилетий назад эти конструкции использовались повсеместно. Внешне чугунный радиатор выглядит очень громоздко, а его вес слишком внушительный. Применять такую разработку в автоматизированных системах нельзя, поэтому люди стали отдавать предпочтение более усовершенствованным разработкам, выполненным из других материалов.
Чугунные установки характеризуются целым списком преимуществ:
- 1. Способность справляться с внушительными нагрузками при перепадах давления.
- 2. Устойчивость к коррозийным процессам.
- 3. Устойчивость к воздействию агрессивных примесей в теплоносителе.
Стальной радиатор отличается небольшим весом и минимальной толщиной стенок, что делает его менее инертным. Большинство изделий из стали предоставлены в виде панелей с высокой теплоотдачей.
Что касается радиаторов из алюминия, то они отвечают практически всем требованиям клиентов. Плюсы систем включают в себя:
- 1. Минимальный вес и эргономичность.
- 2. Высокую теплоотдачу.
- 3. Привлекательный вид.
Некоторые радиаторы выполнены из алюминия, к которому добавляют разные дополнительные материалы. Если стоимость конструкции слишком низкая, возможно в ней имеется значительная часть кремния, снижающего устойчивость к разрывам.
Более дорогие модели имеют в своем составе цинк и титан, обеспечивающие лучшую прочность и стойкость к механическим воздействиям. Такие батареи не боятся коррозийных процессов и обладают внушительным сроком службы.
‘ >Монтаж и схемы подключения радиаторов отопления
Особой популярностью пользуются вакуумные модели. Они работают по принципу двойной передачи, а их конструкция состоит из герметичных секций, где отсутствует воздушная прослойка. Циркуляция теплоносителя осуществляется по плотно запаянной трубке, а сам процесс запускает кипение жидкости внутри секций. Внутреннее пространство труб плотно заполняется паром, который начинает конденсироваться на стенках и оседать снизу.
В результате прогрев секции осуществляется равномерно, а показатели КПД достигают невероятных показателей.
РекомендуемПринцип работы терморегулятора для радиатора отопления
2 Конструкционные особенности</span></h2>
Разбираясь с принципом работы радиатора отопления, важно знать о его конструкции и устройстве. Если покупается секция батарей, то при любой возможности можно будет расширить площадь нагревания или докупить дополнительные элементы. При использовании панельной конструкции или конвектор модернизировать отопительную систему уже не удастся.
На этапе проведения расчетов не совсем просто оценить все нюансы, которые имеют прямое воздействие на объемы требуемого тепла для каждой части комнаты. И если устройство батареи отопления секционное, это позволит менять интенсивность прогрева путем уменьшения или увеличения количества секций.
В конструкции отопительного радиатора предусмотрено межосевое расстояние, указывающие на величину отрезка между центрами труб. Важно обращать внимание на такую характеристику еще на этапе выбора оборудования или при замене проложенной трубной разводки. Если новый радиатор отопления обладает другим показателем межосевого расстояния, придется менять его, т. к. он не соответствует трубной разводке.
При покупке радиатора также важно обращать внимание на диаметр труб. Если он слишком маленький, отопительные приборы засорятся всевозможным мусором, который содержится в теплоносителе.
Не секрет, что даже в очищенной воде могут иметься различные примеси, включая песок, ржавчину и окалину. Со временем такие вещества начинают оседать на стенах труб, снижая эффективность работы системы или полностью выводя ее из строя.
Разбираясь в устройстве алюминиевого радиатора отопления в разрезе, важно уделять внимание всем рабочим нюансам. В противном случае устройство быстро выйдет из строя и перестанет справляться со своими задачами.
‘ >Как собирать радиаторы отопленияРекомендуемКак сделать обогреватель из чугунной батареи своими руками
3 Принцип работы</span></h2>
Радиаторы отопления работают по простому принципу: прогретый теплоноситель перемещается из котла к трубам, а затем к отопительным приборам, вызывая прогрев окружающего воздуха. Если для передачи теплового потенциала используется конвекционный путь, повышение температуры в доме будет происходить гораздо быстрее, при этом сам радиатор будет называться конвектором. При передаче тепла посредством излучения, когда тепло переносит нагретая поверхность, устройство получит статус радиатора. В последнее время особым спросом пользуются комбинированные отопительные приборы, совмещающие в себе оба типа.
Если приоритет ставится на быстрый обогрев внутреннего пространства помещения, есть смысл отдать предпочтение конвекторным моделям. Но из-за слишком быстрой циркуляции воздуха, подобная установка быстро распространяет пыль, что негативно сказывается на общем состоянии присутствующих в доме людей. В связи с этим конвекторные радиаторы становятся востребованными только для самых проблемных ситуаций, например, для обеспечения воздушной завесы в здании с множеством стекол, где нет возможности установить традиционные батареи.
Независимо от температуры нагретой поверхности, радиатор отдает не больше 60% тепла посредством излучения. Оставшиеся 40% передаются путем конвекции. Это приводит к минимальной конвекции воздуха и хорошему прогреванию тех объектов, которые расположены в здании. Из-за такой особенности батареи отопления работают наподобие теплых напольных конструкций.
РекомендуемПринцип работы и отзывы о вакуумных радиаторах отопления
4 Подсоединение радиаторов</span></h2>
Разобравшись с принципом работы батареи отопления, можно переходить к составлению схемы и плана подключения узлов. Чертеж подобного соединения бывает различным, но в большинстве случаев используется индивидуальный план или заранее подготовленная схема, в которой учитывалась разводка труб.
Наиболее распространенным вариантом подключения является одностороннее. Оно подразумевает присоединение труб к радиаторам только с одной стороны. Схема особенно актуальна для малогабаритных квартир в многоэтажных постройках.
Также инженеры рассматривают вариант перекрестного или диагонального подключения. В этом случае теплопроводящая труба подводится к верхней части батареи, а отводящая — к противоположной. Выбирая такой вариант, необходимо учитывать устройство системы, т. к. он подходит только для длинных батарей с несколькими секциями. Правильно составленный проект подключения гарантирует равномерное распределение теплового потенциала по конструкции и лучший обогрев помещения.
Вариант нижнего подключения подразумевает подключение труб к нижним патрубкам, которые находятся на противоположных сторонах батареи. В плане эффективности схема уступает двум предыдущим, т. к. коэффициент полезного действия не превышает отметку 15%, тем не менее подобную схему разводки можно использовать для обустройства теплых полов.
‘ >Радиаторы отопления. Как выбрать?
5 Правила выбора</span></h2>
Независимо от материала изготовления, принцип и устройство батареи выглядят практически одинаково. Единственные отличия касаются сфер применения, поэтому, чтобы выбор конструкции оправдал себя и был успешным, необходимо учесть такие факторы:
- 1. Какой объем жидкости будет передаваться по трубам. Если он слишком большой, а циркуляция осуществляется естественным образом, желательно отдать предпочтение чугунным разработкам.
- 2. Какой способ циркуляции и какая схема используется. Если речь идет о принудительном передвижении теплоносителя и замкнутом подключении с невысоким давлением, лучше использовать доступные изделия из алюминия.
- 3. Стальные трубы актуальны для схем с двухконтурным котлом или с высоким рабочим давлением.
- 4. Модели вакуумного типа являются лучшим решением для быстрого нагрева поверхности радиаторов и достижения лучшей экономичности.
Также при выборе будущей обогревательной системы необходимо обращать внимание на все мелочи, даже самые незначительные. Очень хорошо, если в агрегате имеется терморегулятор, который будет реагировать на изменение температурного режима и запускать работу котла после снижения температуры.
На этапе выбора нужно учитывать ширину оконного проема и диаметр труб, что позволит обустроить действительно эффективную систему отопления. Правильный подход к подготовке схемы и монтажу оборудования — залог долгой службы радиаторов, а также гарантия бесперебойного обогрева помещения.
‘ >Чем отличаются алюминиевые радиаторы от биметаллических и какие лучше
6 Общие вопросы</span></h2>
Выбрать качественную отопительную систему для частного дома довольно сложно. Из-за высокого разнообразия моделей, форм исполнения и обширного ценового сегмента, неопытному покупателю бывает проблематично определиться с выбором. Если знать об основных критериях и руководствоваться рекомендациями, будущая покупка будет успешной и оправдает себя.
В техническом плане радиаторы имеют несколько рабочих свойств. В их числе:
- материал изготовления;
- форма исполнения;
- рабочие свойства.
Еще несколько лет назад единственным вариантом радиаторов являлись чугунные устройства, работающие на водяном теплоносителе. Такая продукция изготовлялась на отечественных предприятиях. Вариант реберной конструкции был придуман инженером Францом Сангали. Именно он запатентовал название «батарея»
В настоящее время на рынке предлагается масса разновидностей агрегатов, которые отличаются не только рабочими свойствами, но и преимуществами и минусами. Для успешного выбора подходящего решения необходимо правильно оценить эти моменты и учесть сферы применения устройства.
‘ >Правильное и красивое подключение радиатора в квартире…
7 Полезные советы</span></h2>
Современные модели радиаторов представляют собой высокоэффективные разработки, которые демонстрируют лучшие показатели КПД и при этом работают в любых условиях. Широкие возможности выбора позволяют найти идеальное решение и для больших территорий, и для маленьких. Среди ключевых разновидностей конструкций следует выделить:
- 1. Секционные радиаторы.
- 2. Батареи трубчатого типа.
- 3. Панельные устройства.
- 4. Пластинчатые модели.
Показатели теплоотдачи напрямую зависят от величины радиатора, ведь чем она больше, тем эффективнее будет работать установка, соответственно ей требуется больше давления. Также размер и вес такой конструкции будут внушительными.
Секционные модели пользуются самым большим спросом, т. к. они позволяют самостоятельно регулировать интенсивность прогрева, отталкиваясь от количества секций. Если владеть расчетной ведомостью мощности каждой секции, можно с легкостью рассчитать оптимальный рабочий режим.
‘ >Схема подключения радиаторов отопления. Подключение батарей отопления.
По конструкционным особенностям у секционных батарей нет каких-либо замысловатых узлов. Для их соединения используется ниппельная система. С помощью этих соединительных узлов формируются горизонтальные каналы, по которым циркулирует жидкость. По мере прохождения по трубам теплоноситель отдает часть теплового потенциала окружающему пространству, вызывая прогрев воздуха. Нижние каналы оснащены специальными конвертами, где собирается весь мусор и тяжелые металлические частицы. Из-за специфической конструкции вероятность засорения секционных радиаторов практически исключается.
Фото
Принцип работы всех видов радиаторов отопления довольно-таки простой. Теплоноситель, нагретый в котле отопления или в котельной, доставляется по трубопроводу к радиатору. Проходя через батарею, энергия в виде тепла передается металлу из которого собственно и состоит радиатор отопления.
В свою очередь батарея отопления отдает тепло помещению по средством конвекции и излучения. Не у всех радиаторов отопления процент соотношения отдачи тепла конвекция-излучение одинаковый. А всё из-за разных конструктивных особенностей различных видов и типов радиаторов. Например у всем известного с детства чугунного радиатора большая часть тепла отдается в окружающую среду по средством излучения. Такую же особенность имеет и однопанельный стальной радиатор. А вот современные биметаллические и алюминиевые имеют на секциях ребра, образуя своеобразные ходы, в которых образуются конвекционные потоки при нагреве радиатора.
Как известно со школьной физики тёплый воздух стремится вверх, так как он более разряжен и легче холодного. Поэтому холодный воздух «подсасывается» снизу радиатора тёплым воздухом, который нагреваясь, тянет в свою очередь следующую холодную порцию воздуха. И так происходит бесконечно, пока батарея отопления горячая.
Такую же особенность имеют стальные панельные радиаторы с конвекционными ребрами.
Скорость нагрева помещения напрямую зависит от температуры радиатора и его вида. Так как конвекционным способом помещение прогревается быстрее, чем излучением. Поэтому современные радиаторы имеют такую конструкцию.
Температура радиатора регулируется не только температурой самого теплоносителя, но и скоростью прохождения этого теплоносителя через него. Поэтому все они при подключении к системе отопления оснащаются регулировочными вентилями, либо термоголовками или сервоприводами. Ведь температура теплоносителя во всей системе отопления одинаковая, а температура в разных комнатах дома должна различаться. Либо же, если это квартира с центральным отоплением, где не всегда температура воды в системе отопления соответствует погодным условиям на улице. Поэтому и приходится регулировать при помощи таких вот запорных устройств.
В зависимости от способа подключения батареи отопления, работать она будет по-разному, то есть в плане отдачи тепла будут наблюдаться отличия. Где-то эффективность подключения будет способствовать практически 100 % мощности, а где-то и меньше.
» Батареи отопления
Система отопления включает, развоздушки, коллекторы, увеличивающие давление насосы котел, крепежи, трубы, систему соединения, батареи терморегуляторы, бак для расширения. Монтаж обогревания дачи имеет определенные компоненты. На этой странице мы попбробуем определить для нужной квартиры определенные части конструкции. Каждый узел неоспоримо важен. Исходя из этого подбор частей системы нужно планировать технически правильно.
Принцип работы батареи отопления
Статьи по теме:
В зимний период в любом помещении, где установлено центральное или автономное отопление тепло и уютно. Чтобы монтаж был произведен качественно, а также, для эффективной функциональности всей системы, необходимо рассмотреть принцип работыбатареи отопления, ее виды по материалу изготовления и существующие конструкции.
Для того чтобы найти неполадки в системе, или не совершить ошибку при установке батареи, необходимо знать принцип ее работы.
Рассмотрим жидкостную или водяную систему, которую также называют гидравлической, так как тепло передается циркулирующим по трубопроводу теплоносителем, от котла к отопительным агрегатам. Отсюда исходит, что ее конструкция замкнутая и состоит из труб, обогревательных приборов, которые заполнены жидкостью.
В отопительную систему входят и другие элементы, такие как: манометр, расширительный бак, блок безопасности, гайки и краны.
Рассмотрим основные оставляющие обогревательной сети — батареи, котел и трубопровод, но вначале выясним, как работает система:
- В котле теплоноситель нагревается и начинает циркулировать по сети, передавая свое тепло трубам, радиаторам и комнате;
- Так как все элементы объединены и образуют замкнутую цепь, то выходит, что жидкость двигается по кругу.
В основном все виды делятся на две группы:
- С естественным передвижением теплоносителя;
- С принудительным движением жидкости.
Эта простая сеть, при которой в котле происходит нагрев жидкости, после чего плотность воды уменьшается, и она может продвигаться по вертикальному (подающему) стояку. Расширительный бак расположен наверху и сюда вытесняется жидкость, объем которой увеличивается при нагреве.
После этого по нисходящим трубам (горизонтальные стояки) вода передвигается сверху вниз, а далее переходит в батареи или другие отопительные установки.
Так как остывшая вода имеет большую плотность, она начинает стекать вниз и, проходя через обратку, возвращается в котел. Для того чтобы в сети появилась побудительная сила к движению жидкости, диаметр стояка должен быть большим.
Это важно! При монтаже системы с естественной циркуляции теплоносителя необходимо соблюдать уклоны: от стояка к приборам, а в обратке — от агрегатов к котлу.
Преимущества
Система не зависит от электричества, так как в ней нет насоса.
Недостатки
- Тепловой режим автоматически не регулируется;
- В системе происходит перерасход топлива;
- Нельзя применять трубы большого диаметра, так как они не вписываются в интерьер комнаты.
Для того чтобы жидкость продвигалась по системе необходимо установить насос, который бывает разной мощности и модификации.
Преимущества
Недостатки
Работа системы полностью зависит от электричества, так как помпа работает от электросети.
Рассмотрим существующие виды обогревательных агрегатов, которые делятся по материалу изготовления на: чугунные, стальные, алюминиевые и биметаллические.

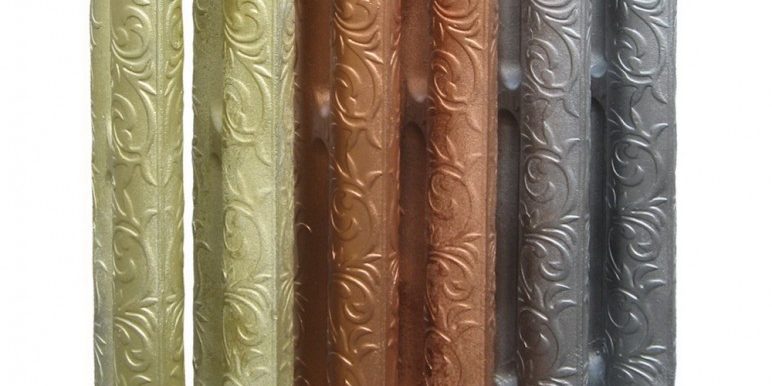

Чугунные
Это секционная батарея, предназначенная для системы центрального отопления жилых, производственных и общественных строений. Такой прибор не восприимчив к качеству теплоносителя, прочный, долговечный. Большой вес радиатора создает теплоемкость и инерционность, которые не дают прибору резко остывать и поэтому в помещении, где установлены чугунные радиаторы, температура меняется постепенно.
Но с другой стороны вес создает трудности при монтажных работах. Еще одним недостатком этих батарей считают деградацию межсекционных прокладок и ниппелей, также эти приборы необходимо периодически красить.
Стальные
Они могут быть: панельными, секционными и трубчатыми.
Такая конструкция батареи отопления, покрыта порошковой эмалью. А для того чтобы увеличить теплоотдачу, с тыльной стороны наваривают стальные ребра.
Эти радиаторы прочные и долговечные, рабочее давление составляет 10 — 16 атмосфер. Так как цена у них высокая, они не популярны.
Алюминиевые
Бывают цельные и секционные.
Это легкие приборы, имеющие большую площадь сечения межколлекторных трубок и рабочее давление 12 — 18 атмосфер. Главным недостатком этих радиаторов является подверженность к коррозии.
Биметаллические
Изготавливают из стали и алюминия, они не подвержены коррозии и имеют маленький вес, но так как цена у них высокая они менее популярны, чем алюминиевые.
Зная принцип работы отопительной системы, и имея представление о конструкции и моделях батарей, а также как правильно производить их монтаж, можно самостоятельно выбрать тип сети и провести все работы, связанные с установкой. Но лучше обратится к специалистам, которые помогут как в подборе радиаторов.
Принцип работы батареи отопления
Основная задача любой системы отопления — наиболее эффективно передать тепло от прибора отопления в помещение. Для повышения эффективности существуют всего два способа: повысить мощность котла и снизить потери тепла при прохождении теплоносителя по трубопроводу и радиаторам. При повышении мощности увеличиваются расходы на отопление.
Остается второй вариант. КПД современных отопительных приборов варьирует от 60-и до 85%. Чем ниже теплопроводность материала и чем неравномернее распределяется теплоноситель, тем ниже КПД. Вакуумные радиаторы прогреваются быстро (примерно за пару минут) и теплоотдача у них достаточно высокая. Эти приборы можно устанавливать в любом здании с централизованной или автономной системой отопления .
Внешне эти приборы выглядят так же, как и другие секционные батареи. Отличается внутренняя конструкция. Они состоят из двух горизонтально размещенных труб, которые соединены вертикальными. Верхняя закрыта с торцов, к ней ничего не присоединяется. Промежуток заполняется литиево-бромидной жидкостью под очень низким давлением. Теплоноситель проходит по нижней трубке и разогревает вторичный теплоноситель, который, благодаря низкому давлению, закипает при 35 о С.
Как только нижняя труба нагревается до 35 о С, литиево-бромидная жидкость закипает и поднимается вверх и конденсируется на внутренних стенках и передает им тепло, которое распространяется по всей поверхности прибора. Конденсат стекает вниз, опять закипает и поднимается. Все это происходит при постоянной температуре. Если прибор отключить, он будет остывать медленно, так как частицы в вакууме будут снижать скорость движения постепенно.
Для одного радиатора с десятью секциями достаточно 500 мл теплоносителя (для сравнения — в одной секции чугунной батареи 4 л воды, в секции алюминиевого радиатора — 0,35 л). Причем в обычной системе температура воды 80 о С, она перемещается по всем секциям подряд, а это занимает много времени. В вакуумной батарее достаточно температуры 50−60 о С, а вода проходит только по одной трубе.
Вакуумные радиаторы выбирают владельцы больших загородных домов. для отопления которых нужно греть большой объем воды. После установки этих батарей расходы на отопление существенно снижаются, так как уменьшается объем теплоносителя и нет необходимости греть его до 80 о С. В эти системы обычно встраиваются датчики температуры и реле. поэтому подогрев прекращается при достижении в помещениях установленного уровня температуры.
С вакуумными радиаторами возможна работа практически всех котлов — на твердом и жидком топливе, а так же на электроэнергии. Эти приборы так же можно использовать вместе с солнечными батареями. Кроме того, в вакуумных радиаторах не создаются воздушные пробки, что исключает возможность возникновения «холодных зон».
Достоинства этих отопительных устройств:
- могут работать с различными источниками тепла — дровами, газом, дизельным топливом, электричеством, солнечными батареями;
- позволяют сэкономить до 30% энергоресурса и до 80% теплоносителя;
- небольшой вес, простой монтаж благодаря отсутствию дополнительной арматуры (вентилей, пробок, прокладок, ниппелей, кранов);
- внутренняя поверхность не ржавеет и не «заиливается»;
- низкое гидравлическое сопротивление. которое присутствует только в нижней трубе;
- высокий уровень теплоотдачи;
- небольшой объем теплоносителя со сравнительно низкой температурой;
- быстрый нагрев поверхности до уровня температуры теплоносителя;
- отсутствие воздушных пробок;
- гигиеничность (температура поверхности не повышается больше, чем до 70 о С, гладкая поверхность облегчает чистку, вся поверхность доступна для очистки);
- минимальный объем литиево-бромидной жидкости;
- при температуре поверхности 70 о С внутреннее давление всего 0,78 бар, что полностью исключает затопление при разгерметизацию ;
- разгерметизация повлечет за собой только снижение эффективности прибора;
- во время эксплуатации не требуется обслуживание;
- КПД до 98 %;
- срок службы30 лет .
Наиболее эффективны эти приборы при низкой мощности котла в автономной системе и в централизованной системе со счетчиками тепла. особенно в жилых домах с повышенной этажностью.
- обычно теплоотдача от прибора отопления начинается сразу после того, как он становится теплее воздуха в помещении, а вакуумная батарея начинает выделять тепло при заранее определенной разнице в уровнях температур ;
- в приборе находится кипящая жидкость. а при разгерметизации она выльется в помещение;
- высокая стоимость по сравнению с другими отопительными батареями.
Независимо от типа отопительной батареи, при монтаже обязательно необходимо соблюдать определенные правила:
- расстояние от прибора до подоконника 5−10 см;
- расстояние от пола до батареи — 2−5 см;
- при монтаже на стене изоляции, крепежные элементы необходимо удлинить на ее толщину ;
- следует учитывать, что отражатель тепла повышает эффективность ;
Подключение вакуумного радиатора к системе почти не отличается от подключения любого другого отопительного прибора. Для выполнения работы требуется уровень, набор ключей, дрель, пассатижи, рулетка и карандаш.
Последовательность действий:
- если радиаторы меняются, то в первую очередь нужно демонтировать старые ;
- потом на стене производится разметка креплений ;
- к стене крепятся кронштейны, к кронштейнам -отопительные приборы;
- монтируются шаровые краны;
- присоединяется трубопровод;
- система тестируется на герметичность.
Вакуумные отопительные радиаторы можно использовать не только в системах с водой. Вторичный теплоноситель можно нагревать при помощи переносного или стационарного электрического нагревательного элемента с терморегулятором .
Литиево-бромидная смесь достаточно ядовитая. поэтому перед тем, как покупать вакуумный радиатор, следует проверить степень его надежности и соответствие техническим нормам. О хорошем качестве прибора свидетельствуют несколько признаков:
- в батарее не должно быть слишком много литиево-бромидной смеси — при раскачивании не слышно перетекание, слышен только шелест;
- сварочные швы должны быть ровные (от них зависит герметичность);
- полимерная порошковая краска не смывается растворителем;
- заправочный вентиль загерметизирован ;
- продавец может показать сертификат .
Основное предложение на рынке — приборы, которые производит компания «EnergyEco». Модельный ряд позволяет подобрать батарею практически для любого помещения:
Так же интересуются
15 ноября 2019 годаИспользуемые источники:
- https://otopleniehouse.ru/ustrojstvo-radiatorov-otopleniya/
- https://otoplenie-doma.org/ustrojstvo-radiatora-otopleniya.html
- https://oventilyacii.ru/otoplenie/ustrojstvo-i-printsip-raboty-radiatora-otopleniya.html
- http://domotopil.ru/vodyanoe-otoplenie/radiatory/kak-rabotaet-batareja-otoplenija.html
- https://sistema-otopleniya.ru/batarei-otoplenija/princip-raboty-batarei-otoplenija.html
