Установка настенного газового котла: навес газового котла и подготовка к подключению

Содержимое:рмы и правила установки навесного котлаНесмотря на многочисленные предостережения, что установка настенного газового котла, должна выполняться специалистами, имеющими соответствующую лицензию, часто, монтаж проводится самостоятельно. Чтобы не столкнуться с неприятными последствиями в виде отключений подачи газа и штрафными санкциями во время подготовительных, и монтажных работ, потребуется соблюдать нормы, описанные в СНиП.

Нормы и правила установки навесного котла на газе

Строительные нормы и правила установки навесных газовых котлов, описаны в СП 55.13330 (СНиП 31-02-2001) и СП 42-101-2003. В указанных регламентирующих документах, описываются общие положения, связанные с расположением, требованиями пожарной и эксплуатационной безопасности.Дополнительные указания, относительно проведения монтажных работ, содержатся в руководстве по установке, прилагаемом заводом изготовителем агрегата.Прежде чем приступить к монтажу настенного котла отопления своими руками, потребуется выполнить несколько обязательных условий:После получения результатов согласования, можно приступать к монтажу настенного газового котла отопления своими руками. Чтобы работы прошли с наименьшими нарушениями, учитывают несколько действующих требований, связанных:

На какой высоте вешать газовый котел на стену

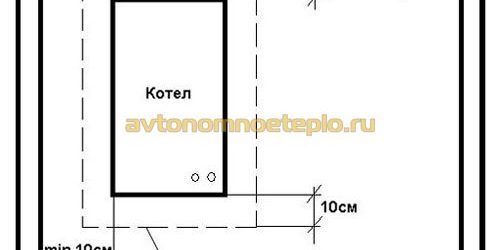

При установке настенного котла, нужно учитывать расстояния, указанные в СП 42-101-2003. В частности, в нормах прописано, что от основания пола до горелочного устройства, должно быть не менее 0,9 м, и не больше 1,2 м. Справедливости ради, стоит заметить, что требования относятся к проточным газовым водонагревателям, но, газовщики применяют эти нормы и к котлам.Согласно указаниям, минимальное расстояние до пола от нижней части корпуса, не должно быть менее 80 см. При определении расположения котла, учитывают еще один параметр. Минимальная высота установки, определяется по расстоянию от дымоходного канала. Требования оговаривают, что котел необходимо опустить вниз, как минимум, на два диаметра дымоходной трубы. Как правило, теплогенератор устанавливают в пределах от 0,8 до 1,8 от уровня пола.

Пожарная безопасность при монтаже навесного котла

При установке настенного газового котла, предъявляются требования пожарной безопасности. Предусматриваются минимальные противопожарные разрывы:Правила пожарной безопасности указывают на необходимость установить термоизоляционный щит, на стене, под газовым котлом. При подключении дымохода и проведения трубы через кровлю, и межэтажные плиты перекрытия, предусматриваются противопожарные разрывы.Между помещением, используемым под котельную и жилыми комнатами, устанавливается перегородка из негорючих материалов, с высокой степенью огнестойкости. При подключении к трубопроводу, используется гофрированная металлическая труба. Полностью резиновые шланги или защищенные металлической оплеткой, запрещены.

Как и чем отделать стены за газовым котлом

Согласно СП, обшить стену в котельной под котлом, можно асбестовой плитой, закрытой нержавеющей или оцинкованной сталью. Защитный экран, должен выступать по периметру котла, на 10 см. Допускается облицовка кирпичной или бетонной стены, керамической плиткой, либо штукатуркой.Отдельно оговариваются требования к отделочным материалам, при установке настенного котла, используемым для потолка. Согласно существующим нормам, запрещается, при облицовке использовать пластик, оклеивать потолок обоями. Допускается монтаж гипсоволоконных или гипсокартонных плит, с последующим выравниванием штукатурными смесями и шпаклевкой, и окрашиванием водоэмульсионными красками.В случае монтажа газового теплогенератора в деревянном доме, требования безопасности ужесточаются. При установке навесных котлов, стена закрывается базальтовым утеплителем, толщиной не менее 5 см. Сверху, закрывается листовой сталью.Теплоизоляционный материал для установки котла на деревянную стену, обязательно выбирают среди негорючих материалов, с термоустойчивостью и способностью выдерживать нагрев свыше 1000°С. Для работ, оптимально подходит базальтовая (не минеральная) вата.

Материалы стен при креплении газового навесного котла

Наиболее часто встречающиеся ошибки при установке, связаны с недостаточной фиксацией теплогенератора к стене дома. Существующие нормы указывают, на необходимость жесткого монтажа котельного оборудования. Котел, необходимо прочно зафиксировать на стене, со строгим соблюдением вертикального и горизонтального уровня.Требования к крепежу при установке настенного газового котла, во многом зависят от материала стен. Отдельно оговариваются нормы монтажа для деревянных, гипсокартонновых, железобетонных, кирпичных, а также пустотелых стен.

Как повесить котел на деревянную стену

Согласно СП 41-108-2004 «Поквартирное теплоснабжение жилых зданий с теплогенераторами на газовом топливе», вешать котел на деревянную стену можно, при условии соблюдения следующих условий:Альтернатива вышесказанному, облицовка участка стены гипсоволоконной плитой, с дальнейшей облицовкой керамической плиткой.Правильно повесить газовый котел на деревянную стену, с установкой дополнительного усиливающего бруса, подкладываемого под облицовочный материал (вагонку), чтобы обеспечить надежную фиксацию теплогенератора.

Как установить котел на стену из гипсокартона

Гипсокартоновая стена, изготавливается методом крепления листов на металлоконструкцию и подразумевает наличие пустот. Прочно закрепить теплогенератор на гипсокартоне, проблематично, но возможно. На этапе изготовления металлокаркаса, предусматривают место под установку котла. Монтажную точку укрепляют с помощью деревянного бруса и металопрофиля.Существуют специальные крепления для газовых котлов к стене из гипсокартона, представляющие собой пластиковые пробки, вкручивающиеся непосредственно в сам облицовочный материал. Установочные анкера вкручиваются непосредственно в пробку. Как показывает практика, готовые крепления, со временем расшатываются и теряют прочность фиксации к стене.

Как закрепить на железобетонную стену

Железобетон – это оптимальный материал стен, для установки газового отопительного котла. ЖБИ конструкции, отличаются прочностью, относятся к группе НГ (негорючих) материалов. Для установки котла, не требуется выполнения никаких дополнительных условий.Работы выполняются с помощью металлических анкеров, посредством которых, строго по уровню, фиксируется монтажная планка. Котел навешивается на подготовленную площадку. Железобетонная стена подходит для установки любого вида отопителей: большой мощности, с встроенным бойлером-накопителем и т. д.

Как навесить на кирпичную стену

В нормах, отдельно оговариваются условия для установки котла на кирпичную стену. Кирпич, относится к негорючим материалам, поэтому, теплогенератор можно устанавливать непосредственно на стену. Но, иногда, при вводе котла в эксплуатацию, установленного данным способом, возникают определенные сложности.Чтобы удовлетворить все пожелания газовщиков, монтаж выполняется следующим образом. Стены штукатурятся. Во время оштукатуривания поверхностей, устанавливается планка для монтажа котла. После оштукатуривания, из стены остается торчать посадочное место (два болта), на которое и устанавливается котел.

Крепление котла к стене из пенобетона, газосиликата, газобетона

Чтобы повесить настенный газовый котел на стену из блоков из вспененного пористого материала, пользуются несколькими методами:

Как закрепить дымоход для настенного котла

Правила монтажа дымохода, зависят от того, котел какой конструкции планируют устанавливать. Атмосферные теплогенераторы, используют естественную тягу. Котлы с закрытой камерой сгорания, подключаются к коаксиальному дымоходу, а удаление продуктов сгорания и забор воздуха, осуществляются принудительным способом.Особенности работы отражаются на требованиях к подключению:

• Правила подключения к классическому дымоходу – котел опускают на два диаметра дымохода от места подключения к каналу дымоотведения. Для горючих стен, теплоизоляционную подложку продлевают на стене за котлом, поднимая вверх, как минимум на 25 см. При прохождении плиты перекрытия и кровельного пирога, устанавливают специальную разделку.На оголовок дымохода, запрещается устанавливать декоративные украшения. Для увеличения тяги, монтируется дефлектор. Высота подъема трубы, рассчитывается, в зависимости от удаленности от конька кровли.
• Правила установки с коаксиальным дымоходом – труба подключается к котлу и выводится из здания в горизонтальном направлении. Максимальная протяженность горизонтального участка, не более 3 метров. Крепежи устанавливают через каждые 0,5 м. Фиксирующая арматура, монтируется с учетом стыков, требующих установить крепеж с каждой стороны.Вывод через стену, выполняется через специальную проходку. Допускается самостоятельное изготовление узла прохождения. Для этого, высверливается отверстие, превышающее диаметр трубы на 2 см с каждой стороны. Коаксиальный дымоход устанавливается по центру. Зазор заполняется базальтовым утеплителем.

Для фиксации дымоходов, используются готовые крепления с возможностью изменения расстояния до поверхности.

Что нужно для установки настенного котла

Самостоятельная установка газового котла возможна, только при условии наличия необходимого строительного инструмента, расходных материалов и определенных технических навыков. Все работы, проводятся в строгом соответствии с поэтапным планом и схемой установки котла, приведенной производителем в руководстве по эксплуатации.Для выполнения работ потребуется:

• Строительный инструмент – понадобится: перфоратор с набором сверл, строительный уровень, рулетка, карандаш, разводной ключ. При подключении к электросети: индикатор напряжения, отвертки с изоляцией, плоскогубцы. Для подложки: асбестовый лист, кровельная сталь, базальтовый утеплитель.
• Крепежные элементы и расходные материалы – необходима монтажная планка, металлические или химические анкера, шпильки. Для подключения к центральной газовой магистрали, потребуется гофрированный шланг.

Чтобы удовлетворить требования газовиков, подключение должно полностью соответствовать требованиям, указанным в соответствующих СНиП, СП и ППБ. Некоторые нюансы, связанные с монтажом, зависят от региона, поэтому, перед установкой, стоит проконсультироваться с участковым газовым инспектором.</li>Главная / Газовые котлы

В идеале установкой напольного или настенного газового котла должны заниматься специалисты. Но многие домашние мастера хотят сделать это настоятельно. Но чтобы избежать штрафов и возможности возгорания, необходимо точно знать, как провести монтаж настенного газового котла на разные поверхности.

Нормы установки газовых навесных котлов

Существуют нормативные акты, где указаны строительные правила по монтажу.

При монтаже нужно обязательно следовать нормам. Источник фото: strmnt.com

Вначале придётся выполнить все условия, прописанные в этих документах:

1. Позвонить газовщикам, чтобы специалисты проверили имеющиеся условия и в случае соблюдения правил разрешили соединение агрегата к центральной магистрали дома.
2. Правильно составить проект, чтобы избежать штрафа. Исключение – теплогенератор уже был смонтирован в доме и требуется только заменить его на идентичную модель.

Как только проект будет закончен, необходимо обратиться в органы госнадзора с бумагами. После проверки они выдают разрешение на монтаж настенного котла.

Затем надо выполнить еще нескольких обязательных условий — правильно выбрать высоту и соблюсти требования пож. безопасности.

Высота

При монтаже котла на стене нужно соблюсти правила подбора оптимальной высоты, указанных в СП. Там написано, что от пола до низа купленного котла расстояние должно быть 0,9 метров (минимальный показатель), но и не больше 1,2 метров. Важно отметить, что эти параметры используют для бойлеров, но газовщики часто предъявляют эти требования так же к котлам.

Важно соблюсти установленную газовщиками минимальную высоту, что высчитывается по расстоянию от трубы дымохода. В официальных нормативах указано, что аппарат настенного типа придётся обязательно делать опуск на 2 диаметра (минимальный показатель) дымохода.

Допустимые пределы установки теплогенератора – 0,8-1,8 от уровня земли.

Нормы пожарной безопасности при установке

Обустроенная котельная. Источник фото: th360.ru

Монтируя настенный газовый котёл в квартире, необходимо соблюдать нормы ПБ.

Поэтому нужно выставлять противопожарные разрывы (указаны минимальные показатели, которых следует придерживаться):

1. Расстояние от оборудования до стены – не меньше 10 см.
2. От противоположной стены – минимум 40 см.

В правилах пожарной безопасности четко прописано, что на оборудование необходимо устанавливать термоизоляционный щит, прикрепляя его к стене. Он обязан располагаться сразу под газовым котлом. Если придется монтировать дымоход через крышу, то необходимо тоже выставлять противопожарные разрывы.

Между помещением с одноконтурным настенным котлом и жилой частью необходимо поставить защитную негорючую перегородку. Она должна обладать повышенной степенью огнеустойчивости для безопасности домочадцев.При подключении оборудования, необходимо использовать гофрированную металлическую трубу. Категорически запрещено покупать для монтажа котла резиновые шланги.

Установка на разные стены

Котлы имеют довольно большой вес, а потому проблемы могут возникнуть, если не учесть надежность фиксации к стене. Существуют определенные нормы установки котлов, где указано, что монтажные работы необходимо проводить только на жёсткой стене.

Требования могут сильно отличаться в зависимости от материала, что был использован при возведении стен в доме. Существуют нормы для деревянных, железобетонных, гипсокартонных и кирпичных поверхностей.

Установка на ЖБ стену

Железобетонные стены – самый подходящий варианты для монтажа настенного газового котла. Они имеют повышенную прочность и полностью негорючие. Поэтому не нужно использовалась дополнительные способы защиты в виде облицовки. Для фиксации корпуса теплогенератора используют металлические анкера, на которые фиксируют монтажную планку. После этого агрегат устанавливают на подготовленную площадку. На бетонные стены можно устанавливать любые типы отопительных систем: имеющие большую мощность или обычный бройлер накопительного типа.

Установка на стену из кирпича

В нормах установки отдельно прописаны условия крепления к стене из кирпича. Кирпич – еще один качественный негорючий материал, а потому оборудование устанавливают сразу на стену, но на этот раз придётся провести подготовку поверхности.

Источник фото: obustroeno.com

Чтобы не нарушать требования газовщиков пред монтажными работами стену необходимо обязательно отштукатурить. Во время проведения этих работ потребуется смонтировать специальную планку. После окончания штукатурки, из стены должны торчать два болта, которые служат посадочным местом для оборудования.

Можно ли вешать котел на деревянную стену

Установка настенного газового котла в деревянном доме – сложная задача из-за ряда нюансов. Деревянная стена может загореться, потому нужно позаботиться о мерах безопасности.

Чтобы правильно смонтировать отопительный котел придётся выполнить несколько особых условий:

1. Тщательно обработать дерево в месте монтажа. Своими руками это сделать довольно просто – в строительных магазинах есть специальные антипирины. Ими потребуется обильно обработать стену.
2. Стену предварительно облицовывать штукатуркой (толщина – 15 мм). Это минимальное значение, которое гарантирует защиту от высоких температур. Также можно облицевать стену кровельной сталью.

Если нет желания использовать штукатурку или облицовку металлом, можно в месте крепления теплового генератора поставить гипсоволоконную плиту, а после обложить керамической плиткой.

Чтобы тяжёлый котел отопления не упал с установленного места, необходимо площадку укрепить мощным брусом, который подкладывается под облицовочный материал. Таким образом, получится надежно зафиксировать теплогенератор на стене.

Можно ли повесить на гипсокартон

При установке гипсокартона нельзя избежать наличия пустот. Это создаёт проблемы с крепежом тяжёлого теплогенератора. Однако есть вариант устранить этот недочет.

Котел на гипсокартонной стене. Источник фото: primtara.ru

Крепление котла на пенобетон и газобетон

Если дом построен из газобетона или пенобетона, то можно применять для монтажа котла несколько методов:

1. Крепления заранее устанавливают в тот момент, когда происходит кладка блоков. Установка котла проводится, когда кладочная смесь полностью затвердеет.
2. В магазинах можно найти ввёртыши для фиксации в пенобетоне. Они очень похожи на пробке, использующиеся для работы с гипсокартоном. Но у них более глубокая резьба и больший шаг. Как только материал будет вкручен в пенобетон или газобетон, в ввёртыши можно установить любой анкер, который надежно удержит газовое оборудование.
3. Ещё один надёжный способ фиксации – шпильками. Их устанавливают с небольшим промежутком друг от друга, а в стену (с каждой стороны) монтируют планку, что крепко фиксируется болтами для максимальной надежности.
4. Также можно применять жидкие, химические анкеры. Они обеспечивают прочную фиксацию, но стоят дороже предыдущих вариантов.

Крепление дымохода настенного котла

Чтобы выбрать способ крепления дымохода, необходимо изучить тип конструкции газового котла. Если используется атмосферный термогенератор, то там есть естественная тяга (без использования вентилятора).

В случае с закрытой камерой сгорания, происходит соединение с коаксиальным дымоходом, а дым будет выходить из оборудования принудительным способом.

Правила проведения работ:

• Классический дымоход. Котел опускают на 2 диаметра дымохода, как было указано в инструкции выше. Если стены не из бетона или кирпича и могут загореться, то придется обязательно продлить теплоизоляционную подложку, находящуюся за котлом примерно на 25 см. Через кровельный пирог и плиту перекрытия поставить разделку. На верхнюю часть дымохода запрещено устанавливать декоративные элементы, которые могут помешать работе системы и повысить риск возгорания. Чтобы увеличить тягу, необходимо дополнительно установить дефлектор;
• Коаксиальный. Труба будет выходить от котла через здание. Протяженность не должна превышать 3 м. В таком случае крепежи необходимо смонтировать с шагом 0,5 м. При монтаже фиксирующей арматуры, необходимо учитывать стыки, которые понадобятся для установки крепежных элементов. В том месте, где труба выходит наружу через крышу или стену, монтируют специальные проходки. Эти узлы можно изготовить самостоятельно или купить в магазине. Для самоделок проделывают отверстие, что на 2 см больше трубного диаметра. Коаксиальный дымоход монтируются точно по центру. Зазор обработать базальтовым усилителем.

При установке колонки на стену, необходимо максимально соблюдать требования газовой компании. Подключение настенного котла нужно проводить с особой аккуратностью, не игнорируя нормативы, которые устанавливаются ППБ, СП и СНиП.

Важно изучить эти документы, поскольку некоторые нюансы могут изменяться в зависимости от конкретного места проживания, поэтому нюансы следует уточнять в своем регионе. Поэтому желательно провести предварительную консультацию с газовым инспектором.

Дома по определению должно быть тепло. Обеспечить его можно самыми разными способами. Однако рачительный хозяин стремится сделать это максимально эффективно и экономично. К числу таких вариантов относится установка настенного газового котла. И это вполне оправданно, поскольку газовое отопление очень выгодно, а оборудование достаточно простое в эксплуатации и монтаже.

Если вы тоже начали задумываться о приобретении настенного отопительного котла, то обязательно прочтите наш материал. В нем мы постараемся максимально подробно рассказать о принципах работы такого оборудования и видах настенных устройств. А также рассмотрим все нюансы подключения такой системы.

Принцип работы газового котла настенного типа

Установка и подключение отопительного прибора зависят от его типа. Поэтому нужно точно понимать, как работает устройство и с какой из его разновидностей предстоит иметь дело.

Любой газовый котел настенного типа представляет собой компактное устройство, максимальная мощность которого ограничена 42 кВт.

Настенные газовые котлы – мощные компактные устройства, обеспечивающие помещение теплом и горячей водой

К основным элементам системы относят:

1. Газовую горелку. Подает газ в камеру, где происходит процесс горения. При помощи форсунок топливо распределяется максимально равномерно. Современные модулированные горелки могут поддерживать заданную температуру и регулировать силу пламени.
2. Теплообменник, по которому движется теплоноситель. Лучший КПД у медного устройства. В конденсационных котлах таких элементов может быть два.
3. Расширительный бак. Предназначен для компенсации избытка воды, появляющегося в результате нагрева.
4. Циркуляционный насос. У мощных моделей может быть два таких элемента.
5. Автоматику котла или систему устройств, задача которых состоит в поддержании заданной температуры в отапливаемом помещении. Может включать в себя приборы, работающие от электроэнергии или энергонезависимые.
6. Устройства, контролирующие и регулирующие работу котла.
7. Вентилятор. Используется только в турбированных моделях.
8. Систему безопасности. Прекращает работу котла при возникновении опасных ситуаций.

Современные модели дополнительно оснащаются системами самодиагностики, которые способны определить порядка 90% неисправностей котла. На дисплей выводится номер диагностированной поломки, которая оперативно исправляется мастером из сервиса.

На рисунке представлена схема двухконтурного настенного газового котла с камерой сгорания закрытого типа

Разновидности настенных устройств

По своему функциональному назначению газовые отопительные агрегаты делят на две группы:

• Одноконтурные. Предназначаются только для отопления. Подключаются к отопительному контуру и разогревают теплоноситель. Организация снабжения горячей водой в таком случае осуществляется путем установки электрического или газового водонагревателя любого типа.
• Двухконтурные. Отапливают помещение и обеспечивают подачу горячей воды. В котел встраивается дополнительный контур для подогрева воды. Технологическая особенность устройства заключается в невозможности одновременного нагрева воды и отопления помещения.

Приоритетным действием двухконтурных агрегатов является подогрев воды, работа отопления в это время прекращается. Учитывая, что нагреть воду можно быстро, котел вполне эффективно отапливает здание.

Если в задачи газового агрегата планируется включить как нагрев теплоносителя, так и поставку горячей воды, то приобрести лучше двухконтурный котел. Они бывают с одним или двумя теплообменниками. При оснащении двумя могут одновременно обслуживать два контура

По способу сгорания топлива все приборы делят на следующие две группы.

Группа #1 — устройства с открытой камерой сгорания

Такие приборы еще называют отопительными приборами с естественной тягой. Кислород, необходимый для горения, они забирают из комнаты, в которой располагается устройство.

Для отвода продуктов горения им необходим дымоход традиционного типа. Таким образом обязательным требованием для установки такого котла является обустройство хорошей вентиляции.

Если отопительный прибор монтируется в жилом помещении, здесь должна быть обустроена высокопроизводительная приточная вентиляция.

Оптимальным вариантом для установки отопительного прибора с открытой топкой считается наличие отдельного помещения, так называемой топочной, где его и размещают.

Системы с естественной вентиляцией достаточно популярны в силу невысокой стоимости и энергонезависимости.

На рисунке схематически изображены котлы с горелками открытого и закрытого типа

Группа #2 — приборы с закрытой камерой сгорания

Турбированные устройства оснащены закрытой камерой сгорания. Воздух, без которого невозможен процесс горения, они забирают с улицы. Для этого приборы оснащаются дымоотводами коаксиального типа.

Такой дымоход выполнен в виде конструкции из двух труб, одна из которых вложена в другую. По внутренней трубе продукты сгорания отводятся наружу.

Одновременно в обратном направлении по зазору между двумя трубами поступает уличный воздух. Понятно, что котлы с топкой закрытого типа никак не влияют на состав воздуха внутри помещения, что делает возможным их обустройства даже в жилых комнатах.

При этом необходимо обустроить систему коаксиального дымохода, которая отличается более высокой стоимостью и более сложным монтажом по сравнению с раздельным традиционным дымоотводом.

Возможна ли самостоятельная установка?

Своими руками можно провести монтаж настенного газового котла самых простых модификаций. Таких например, как одноконтурные приборы с камерой сгорания открытого типа.

Для их установки потребуется подключить отопительную систему, подвести газ и организовать дымоотвод. Впрочем, некоторые производители котлов в технической документации к своей продукции указывают, что установка должна проводиться только специалистами.

Установка и подключение газового котла – ответственная и достаточно сложная работа. Многие производители отопительного оборудования требуют, чтобы ее выполняли профессионалы

В этом случае самостоятельный монтаж даже самых простых моделей запрещен. Таким образом, если планируется, что оборудование будет устанавливаться самостоятельно, перед его покупкой следует убедиться, что производитель это разрешает.

Проверку правильности произведенного монтажа и подключение устройства к газовой магистрали должен проводить только специалист со специальным допуском.

Помимо этого представитель газовой службы должен выдать и разрешение на эксплуатацию установленного оборудования. Без этого владельца самостоятельно установленного и запущенного прибора ждут серьезные штрафы.

Таким образом, без приглашения специалистов можно провести только подключение устройства к системе отопления и к водопроводу. Причем желательно делать это лишь при наличии определенного опыта.

Настенные газовые котлы устанавливаются в автономные контуры отопления принудительного типа с естественной циркуляцией теплоносителя

С чего начать монтаж?

Прежде всего необходимо подготовить документацию, которая необходима для установки. Начать следует с инициализации газификации помещения. Она может быть начата только в том случае, если к нему подведен газопровод.

Тогда владелец подает в соответствующие службы заявление, в котором указывает нужный ему в месяц или год объем потребления газа. В случае удовлетворительного ответа на заявление газопровод, подходящий к помещению, обязательно оснащается счетчиком.

Прежде чем приступить к монтажу оборудования, нужно разработать и утвердить проект установки. Все пункты которого следует точно выполнять

Владелец получает на руки разрешительные документы и технические условия, на основании которых должен быть разработан проект подключения оборудования.

Последний включает в себя схему прокладки газовых труб от отопительного прибора до точки врезки в магистраль и все условия монтажа оборудования. Разработанный проект должен пройти согласование в газовой службе.

Вместе с проектом владелец помещения, где будет установлен котел, предоставляет сертификат соответствия и техпаспорт купленного оборудования, заключение экспертной службы о его соответствии всем требованиям безопасной и инструкцию по использованию.

Только после того, как проект будет одобрен, можно приступать к установке отопительного прибора. При этом следует четко выполнять все пункты проектной документации.

Галерея изображенийСтена, на которой устанавливается газовый котел, должна быть отделана негорючими материалами

Еще одно обязательное условие – наличие приточной вентиляции, которая может обеспечить смену воздушного объема комнаты в пределах 3 раз за один час. Таким образом загазованность в помещении удастся свести к минимуму.

Кроме того, от мощности выбранного котла зависят объемы комнаты, в которой он будет установлен. Оборудование мощностью 30 кВт и ниже может быть размещено в 7,5 куб. м котельной.

Галерея изображенийТребования к установке газового нагревательного оборудования регламентированы СП-41-104-2000 и СНиП 42-01-2002. Соблюдение норм установки гарантирует безопасность эксплуатации

В частных домах для газовых котлов рекомендуется выделять помещение, отделенное от жилых комнат огнеупорными прочными перегородками.

Оптимально, чтобы материалы, которыми отделано помещение, имели временной предел огнеустойчивости как минимум в 45 минут. Желательно, чтобы планировка помещений препятствовала быстрому распространению пламени на жилые комнаты.

Закрепление газового котла можно осуществлять только на прочное основание. Перегородки из фанеры или гипсокартона для этих целей не подойдут. Стена, на которой будет размещен отопительный прибор, должна быть отделана огнеупорными материалами.

Если это не так, под котел монтируется негорючая подложка. Минимальное расстояние от прибора до несущих конструкций составляют 0,5 м до потолка или стен и 0,8 м до пола.

На фото один из вариантов подключения настенного газового котла

Пошаговая установка оборудования

Перед монтажом нужно распаковать новенький котел и заняться проверкой комплектности поставки. Наличие деталей проверяется по эксплуатационной инструкции, которая обязательно прилагается к устройству.

В случае отсутствия какого-либо элемента следует сразу же обратиться к поставщику. Еще один нюанс. Котел должен иметь идеальный внешний вид без вмятин, сколов и признаков проводившегося ремонта. Если это не так, нужно звонить продавцам.

Важно убедиться, что технические данные, указанные в техническом паспорте отопительного прибора, точно совпадают с теми, что нанесены на сам аппарат. Кроме того, они должны соответствовать цифрам, указанным в инструкции по эксплуатации устройства.

Непосредственно перед началом установки нужно промыть трубы котла, в которых может находиться различный мусор, попавший внутрь при изготовлении устройства и его транспортировке.

Установка газового котла предполагает подключение труб отопления, водопровода и газовой магистрали, а так же обустройство дымоотвода

Желательно также промыть и магистрали отопительной системы. После того, как подготовка окончена, можно приступать к установке.

Специфику и порядок ее проведения определяют особенности оборудования: количество задействованных контуров и тип камеры сгорания.

Чаще всего в домах ставят двухконтурные приборы с закрытой топкой. Подробно рассмотрим монтаж именно такой модификации.

Этап #1 — подготовка настенного крепления

Для закрепления газовых котлов используется особый кронштейн, который должен входить в комплект поставки устройства. Для его монтажа на стену применяются надежные крепежи. Их следует подбирать под материал, из которого изготовлена стена.

Вполне возможно, что те, которые производитель упаковал вместе с отопительным прибором, не подойдут. Тогда нужно будет выбрать и приобрести другие.

Задача кронштейна заключается в том, чтобы выдержать вес котла и дополнительного оборудования, а также обеспечить ему ровное четко выверенное положение без перекосов.

Для точной разметки стены можно использовать бумажный трафарет, который обычно идет в комплекте с котлом. С его помощью без труда можно наметить отверстия под крепежи.

После того, как это сделано, кронштейн закрепляется на месте и на него навешивается котел.

Трубы отопления подключаются к соответствующим патрубкам газового оборудования. Определить их местоположение можно по фотографии

Этап #2 — подключение труб системы отопления

В зависимости от разновидности отопительной системы, а она может быть однотрубная или двухтрубная, число подключаемых к котлу труб может разниться. В любом случае начинаем с удаления заглушек с патрубков устройства.

Чтобы защитить котел от попадания частиц грязи из отопительной магистрали рекомендуется поставить на вход обратки сетчатый фильтр.

Если вода в системе жесткая или по другим параметрам не соответствует заявленным производителем отопительных приборов требованиям, стоит позаботиться об установке дополнительного очистного оборудования.

Это могут быть, к примеру, полифосфатные дозаторы. Если этого не сделать, устройство быстро сломается. Все соединения должны выполняться с соблюдением всех норм и правил.

Герметизация обязательна. Для этого используются специальные герметики: традиционные краска или пакля либо современные уплотнители резьбы. Кроме того, специалисты рекомендуют обязательный монтаж отсекающих кранов на подачу и обратку.

Это необходимо для облегчения ремонта котла, если он выйдет из строя. Помимо этого арматура поможет предотвратить возможное завоздушивание радиаторов.

Водяной фильтр – элемент, который обязательно устанавливается при подключении газового котла к водяному контуру

Этап #3 — подсоединение к водяному контуру

Эти работы практически аналогичны подключению труб отопления. Основное отличие заключается в используемых кранах и диаметре труб.

Подводку холодной воды нужно обязательно оснастить фильтром, что позволит исключить возможность попадания в отопительный прибор частиц загрязнений. Иначе оборудование испортится.

Использующиеся для отсечения котла от водопровода краны должны быть с разъемными соединениями.

Такие модели еще называют «американками». Они существенно упрощают монтаж, а в случае возникновения непредвиденных ситуаций дают возможность максимально быстро заменить изношенный кран.

Нужно помнить, что патрубки, подводящие холодную воду, располагаются на отопительном приборе с левой стороны относительно центра, подводящие горячую – с правой.

Этап #4 — подключение к магистрали газа

Эту часть работы должен проводить только специалист с допуском, поскольку цена ошибки может быть очень высока. В любом случае по окончанию подключения его правильность должен проверить представитель газовой службы. Он же проведет и первый пуск оборудования.

Все операции при самостоятельном проведении работ должны выполняться предельно аккуратно. Начинают с соединения ответвления газовой магистрали с соответствующим патрубком на котле.

При выполнении подключения котла к газовой магистрали для уплотнения резьбового соединения можно использовать только паклю, иначе не удастся добиться требуемой герметичности

На кран, который отсекает подачу газа от магистрали, должен быть установлен специальный фильтр. Специалисты настоятельно рекомендуют не экономить на этой детали.

Дешевый фильтр низкого качества проработает недолго, что может стать причиной выхода из строя газового котла.  При обустройстве соединения особое внимание следует обратить на его герметизацию.

Надо понимать, что вес газа намного меньше, чем воздуха, и при недостаточно герметичном соединении будет сочиться из трубопровода. Последствия могут быть самыми плачевными. Поэтому тщательнейшая герметизация обязательна.

Основными материалами для уплотнения резьбового соединения являются краска и пакля, использование уплотнителей типа фум-ленты недопустимо.

После фильтрационного элемента устанавливается особое гибкое соединение. Надо знать, что использовать для его обустройства резиновые шланги строго запрещено.

Это обусловлено тем, что со временем материал, из которого сделана деталь, пересыхает и покрывается трещинами, через которые начинает просачиваться газ. Поэтому оптимальным выбором для обустройства такого соединения является гофрированный шланг.

Гофрированный шланг – хороший выбор для подключения прибора к газовой магистрали. Он достаточно прочен, долговечен и не разрушается под воздействием газа

Для его изготовления берется качественная прочная нержавеющая сталь. Это очень прочный и долговечный материал, отличающийся особой устойчивостью к повышенной влажности и неблагоприятному воздействию газа.

К патрубку отопительного прибора шланг закрепляется при помощи накидной гайки. При этом обязательно используется паранитовая прокладка, которая обеспечивает необходимую герметизацию соединения.

Этап #5 — подключение к электрической сети

Такая операция необходима только для приборов с закрытой топкой, которые нуждаются в электричестве. Оно питает вентилятор, отводящий продукты горения, и автоматику, контролирующую систему.

Обычно используется стандартная трехпроводная схема подключения. Специалисты рекомендуют подключать котел к сети только через стабилизатор, что даст возможность избежать скачков напряжения и тем самым продлит срок службы котла.

Этап #6 — обустройство вывода дымохода

Проще всего подключить к дымоотводу отопительный прибор с закрытой топкой. Для них используется специальные коаксиальные трубы. В многоквартирных домах котел должен быть подключен к коллективному дымоходу.

В индивидуальных постройках дымоход коаксиального типа выводится на улицу через стену. Высота подвеса трубы в данном случае не имеет особого значения, поскольку необходимую тягу создает встроенный вентилятор.

Приборы с открытой топкой в обязательном порядке подключаются к индивидуальному дымоходу. Котел соединяется с ним трубой нужного сечения.

Материал для ее изготовления выбирается так, чтобы деталь была устойчива к воздействию продуктов сгорания, высокой температуры и механическому износу.

Проверить герметичность соединения газовых труб можно при помощи мыльного раствора. Утечка газа проявит себя появлением пузырей

Перед началом работ нужно убедиться, что в дымоходе нет остатков сажи, монтажного мусора и т.п. При монтаже дымоотводной трубы ее следует располагать с небольшим наклоном в сторону газового котла.

На выходе из прибора устанавливается вертикальный отрезок трубы, его длина до поворота должна быть равна как минимум двум диаметрам трубы. Общая длина участка подсоединения к дымоотводу должна быть минимальной.

Этап #7 — подготовка к первому пуску

Перед пробным пуском система отопления заполняется водой. Жидкость закачивается до достижения давления в 2 атмосферы. Закачивание воды проводится по возможности медленно, чтобы удалить максимальное количество собравшегося внутри воздуха.

Помимо этого проводится проверка системы на герметичность. Все подтекающие соединения нужно немедленно герметизировать.

Для выявления недостаточно плотных соединений на газовой магистрали нужно развести  мыльный раствор и смазать им все соединения. После чего понаблюдать.

На некачественных участках появятся пузырьки воздуха. Все найденные неисправности следует устранить и провести повторную проверку. Первый запуск оборудования должен проводиться только в присутствии представителя газовой службы.

Выводы и полезное видео по теме

В ролике подробно рассматриваются нормативные требования к установке газовых котлов настенного типа:

Видео рассказывает о схеме подключения настенного котла:

Ролик демонстрирует процесс установки настенного котла:

Установка газового нагревательного агрегата – ответственная и достаточно сложная операция, от качества выполнения которой зависит безопасность всех, кто проживает в доме. Поэтому представители газовых служб настойчиво не рекомендуют заниматься ею самостоятельно.

Да и производители отопительных приборов на этом настаивают. Поэтому даже опытным домашним мастерам лучше обратиться за помощью к профессионалам, что гарантирует длительную, а главное безопасную эксплуатацию устройства.

Пожалуйста, оставляйте свои комментарии, если у вас появились вопросы по теме статьи. А может вам самим приходилось сталкиваться с установкой газового настенного оборудования и вам есть что посоветовать нашим читателям?

Газовое отопление остается оптимальным вариантом для организации теплоснабжения квартир и домов. Для установки оборудования нужно знать действующие нормы, оформить разрешение в соответствующей службе. Особую сложность представляет установка настенного газового котла в деревянном доме своими руками. Требования к таким зданиям намного жестче, чем для железобетонных или кирпичных строений.

Требования к помещению

Первая задача — выбор места монтажа. Базовые нормы изложены в СНиП 31.02.2001. Запрещена установка в жилых помещениях, ванной или туалете. Возможен монтаж в цокольной комнате, но не в подвале. Также нельзя монтировать на чердаке. Для мощного оборудования свыше 36 кВт нужно обустраивать отдельную котельную.

Нужно учитывать основные требования — газовый котел в деревянном доме мощностью до 60 кВт может быть установлен в помещении с такими параметрами:

• Минимальный объем – 15 м?. Для каждого киловатта энергии свыше нормы нужно прибавить 1 м?.
• Высота потолков — от 2,5 м и выше.
• Наличие принудительной и естественной вентиляции.
• Искусственное освещение должно дополняться естественным.

Место монтажа изолировано от жилых помещений дверью, если установка осуществляется в отдельно стоящей котельной – должен быть выход сразу на улицу.

Монтаж настенного газового котла в деревянном доме в отдельной котельной выполняется по таким правилам:

• стандартные требования к объему и высоте потолков – 15 м? и 2,5 м;
• внутренняя отделка стен огнестойким материалом с пределом огнестойкости 0,75 ч;
• нормальное освещение помещения – искусственное и естественное;
• наличие вентиляционных систем.

Разрешительная документация

В отличие от установки твердотопливного котла в деревянном доме для газового оборудования нужно оформить разрешение. Для этого нужно обратиться в местную организацию, отвечающую за газоснабжение – Облгаз или Горгаз. Подключение к газовой магистрали должны выполнять только сертифицированные специалисты, но монтаж котельного оборудования можно сделать самостоятельно.

Этапы оформления разрешения:

• Получение технического условия. В нем указывают требования для подключения к газовой магистрали. Необходимо предоставить план дома с его характеристиками.
• Составление проекта газификации. Эту работу выполняют специализированные организации, имеющие лицензию.
• На основании проекта выдается разрешение на установку парапетного котла в деревянном доме. Это же относится к навесным или напольным моделям.
• После монтажа представители службы газа должны проверить здание и магистраль на соответствие техническим условиям и согласованному проекту. Они же осуществляют подключение оборудования к трубопроводу.

Для оптимизации времени и финансовых затрат рекомендуется воспользоваться услугами дочерних компаний Горгаза. Их представители знают нюансы оформления и последние изменения в требованиях к помещению и оборудованию.

Схемы монтажа

После подготовки помещения и оформления разрешительной документации можно приступать к установке котла. Место монтажа оборудования отделывается огнеупорными материалами. Для настенных моделей обязательно применение надежного крепежа.

Как на деревянную стену повесить газовый котел, и какие нормы нужно соблюдать? Для этого нужно ознакомиться с общими правилами:

• Составление схемы. Учитывается местоположение патрубков для подключения к трубопроводу, расположение газовой магистрали. До того как установить газовый котел в деревянном доме на схеме указывают местоположение вспомогательного оборудования – емкости косвенного нагрева для ГВС, циркуляционного насоса, расширительного бака и группы защиты.
• Минимально допустимые расстояния до поверхности стены, на которой установлено оборудование – 4,5 см. До боковых перекрытий этой значение не менее 20 см. Расстояние до пола – от 30 см, до потолка 45 см.
• Отверстие в межэтажном перекрытии или стене для дымохода защищено специальной огнеупорной гильзой. Ее функция – предотвращение прямого контакта дерева с нагретой поверхностью дымоходной трубы.
• Использование пластиковых труб в отоплении. Для защиты от перегрева поверхности магистрали рекомендуется на выходе горячей воды из котла установить стальную трубу длиной до 0,5 м.

На практике такая же установка дровяного котла в деревянном доме будет проще. Но в дальнейшем затраты на отопление и обслуживание будут больше, чем для газового теплоснабжения.

Материал подложки на стену

Главным требованием в отделке стен, пола и потолка является защита от возгорания. Для этого используется специальная подложка под газовый котел в деревянном доме. Она не должна поддерживать процесс горения, защищать стены от температурного воздействия.

Рекомендуемый материал изготовления подложки:

• Базальтовая вата. На жесткое основание (металлический лист) устанавливается слой толщиной от 50 мм. Плотность ваты максимальная.
• Базальтовые огнеупорные листы. В случае появления открытого пламени они будут защищать деревянную поверхность стен от термического воздействия.

Запрещено использовать полимерные материалы – полипропилен, пенопласт. Для напольных моделей особое внимание уделяется подготовке поверхности пола. Он выравнивается, монтируется огнестойкий материал. В этом случае базальтовая вата не рекомендуется, так как она сожмется под действием массы котла. Выход – установить базальтовые листы.

Используемые источники:

• https://avtonomnoeteplo.ru/otopitelnye_kotly/375-kak-povesit-gazovyy-kotel-na-stenu.html
• https://kotle.ru/gazovye-kotly/montazh-nastennogo-gazovogo-kotla
• https://sovet-ingenera.com/otoplenie/kotly/ustanovka-nastennogo-gazovogo-kotla.html
• https://prokotlyi.ru/ustanovka-gazovogo-kotla-v-derevyannom-dome-trebovaniya/
