Классификация, виды и назначения трубопроводной арматуры

Здравствуй, дорогой читатель! Трубопроводы — это не только секции прямых труб, но и большое количество соединительных фитингов, а также различных устройств, контролирующих параметры транспортируемой среды и изменяющих их при необходимости. В их число входит трубопроводная арматура (далее по тексту — ТА). Обзор изделий, относящийся к этому классу трубопроводных устройств, их назначение, конструктивные особенности — в этой статье.

Что это такое

К трубопроводной арматуре относятся устройства, размещаемые на трубопроводах для управления потоками транспортируемых сред посредством изменения площади проходного отверстия. Под управлением подразумевается регулировка количества рабочего вещества, смешивание потоков, перераспределение, сброс и полное отключение. Рабочее вещество может быть в жидком или газообразном состоянии, в виде суспензии, порошка и т. п.

Назначение и устройство

Конструкция трубопроводной арматуры составлена из следующих элементов:

• Полого корпуса.
• Присоединительных патрубков.
• Крышки.
• Рабочего узла.
• Привода.

В рабочий узел входят два элемента — седло и запорная деталь. Седло расположено внутри корпуса, выполнено в виде канала или отверстия, окружено уплотнительными поверхностями, при работе всегда остаётся неподвижным. Затвор является подвижной частью данного узла и совершает относительно седла возвратно-поступательные или поворотные движения. Он также оснащён уплотнительным кольцом, обеспечивающим более плотную посадку на седло и герметизацию рабочего элемента.

Для управления запорной деталью трубопроводная арматура оснащается штоком или шпинделем, проходящим через корпус либо его крышку. Место прохода этого элемента герметизируется по отношению к окружающей среде.

Сфера применения

Подобного класса устройства имеют различия по целевому назначению:

1. Промышленного назначения — арматура устанавливаются на промышленных трубопроводных сооружениях и технологических установках. Выпускаются серийно, рассчитаны на различный диапазон диаметров и значений рабочего давления.
2. Сантехническая — арматура монтируется на подводках к сантехническим приборам. К ним относятся различные вентили, клапаны, шаровые краны, регуляторы давления.
3. Специальная арматура — изготавливается на заказ для работы в особых условиях, например, в экспериментальном трубопроводном оборудовании.

Область применения зависит от технических характеристик трубопроводной арматуры:

1. Пароводяная — размещается в трубопроводах отопления и вентиляционных системах, пара- и водопроводах. Выпускается в широком диапазоне рабочих температур и давлений.
2. Энергетическая — является разновидностью пароводяной арматуры, но с более высокими рабочими параметрами. Используется для монтажа крупного парового оборудования, турбинных установок, функционирующих при давлении от 300 атмосфер.
3. Газовая — монтируется в системах транспортировки газообразных веществ. Обладают такие арматуры для трубопроводных систем повышенным уровнем герметичности из-за взрывоопасности рабочей среды.
4. Нефтяная — наделена повышенной стойкостью к коррозии. Устанавливается такая арматура в трубопроводных магистралях, предназначенных для транспортировки сырой нефти и её производных.
5. Химическая — материалы корпусных трубопроводных деталей инертны по отношению концентрированным кислотам, щелочам, другим агрессивным веществам. Используется в системах химических производств.
6. Судовая — разработана для работы в любом положении и при качке, не боится воздействия морской воды. Используется в судостроении, для прокладки сетей морских и речных портов.
7. Резервуарная — оснащена одним присоединительным патрубком. Такой арматурой оборудуют различные резервуары и ёмкости.

Характеристики

Среди характеристик трубопроводной арматуры выделяют следующие эксплуатационные параметры:

• Давление и температурный диапазон рабочей среды.
• Пропускную способность.
• Стойкость к коррозии.
• Время срабатывания.
• Тип привода.

Самым важным параметром является условное давление среды при температуре 20 ºС. По этому показателю арматура подразделяется на 6 групп:

1. До 0,1 Па — применяется для установок получения сверхвысокого и высокого вакуума.
2. 0,1 Па — 0,1 МПа — для технологических трубопроводов, где образуется низкий и средний вакуум.
3. 0,25-1,6 МПа — для бытовых коммуникации с малым давлением среды.
4. 2,5-10 МПА — трубопроводы среднего давления.
5. 16-80 МПа — для трубопроводных систем под высоким давлением.
6. От 100 МПа — рукава и аппараты сверхвысокого давления.

В зависимости от температурного режима арматуры для трубопроводных систем бывают:

• Обычными — до 425 ºС.
• Для высоких температур — 450-600 ºС.
• Жаропрочными — более 600 ºС.
• Для холодильного оборудования — до 150 ºС.
• Криогенной — ниже 150 ºС.

При проектировании трубопроводной системы арматура также оценивается по следующим критериям:

• Условному диаметру прохода.
• Значению строительной длины и высоты.
• Конструктивным особенностям.
• Размерам присоединительных патрубков.

Методы производства

Существующие технологии производства трубопроводной арматуры обеспечивают неукоснительное соблюдение её геометрических размеров и механических свойств. Для изготовления корпуса применяют методы:

• Ковки.
• Литья.
• Сварки.
• Штамповки.
• Их комбинирование (литоштампосварной, штампосварной корпус).

Стальные корпуса трубопроводных контуров в основном бывают штампованными. Технология изготовления штампованного корпуса заключается в нарезке трубной заготовки, её нагреве до температуры пластичности материала, термопластической деформации на обжимном пуансоне, имеющем форму его внутренней поверхности. Затем с помощью формовочного пуансона выдавливается патрубок. Отформованная таким образом заготовка снимается со штампа, подвергается дробеструйной и механической обработки, нанесению защитного покрытия.

Чугунные же корпуса чаще бывают литыми.

Из каких материалов производится

Основным требованием, предъявляемым к корпусу трубопроводной арматуры, является высокая прочность. На него в первую очередь воздействуют механические напряжения, связанные с параметрами транспортируемого вещества, монтажные усилия и динамические нагрузки, возникающие при работе подвижных узлов и деталей в его полости. Поэтому для изготовления корпуса чаще используют разные виды металлов, реже полимерные материалы, керамику и стекло.

Изделия с пластмассовым корпусом стоят недорого, но их прочностных характеристик недостаточно для работы на трубопроводах под высоким давлением. Редкие же виды арматуры из стекла и керамики инертны по отношению к агрессивным средам, поэтому используются для многих технологических процессов химических производств.

Из металлов для изготовления трубопроводной арматуры первоначально использовали цветные — латунь, свинец, бронзу. Это стойкие к коррозии, податливые и лёгкие в обработке материалы. Изделия из них долго служат, обладают привлекательным внешним видом.

Но чаще корпус промышленной арматуры делают:

• Стальным — из обычной углеродистой, легированной, нержавеющей, жаропрочной стали.
• Чугунным — из серого (СЧ), ковкого (КЧ) или высокопрочного чугуна с включением шаровидного графита (ВЧ).

Арматура со стальным корпусом может использоваться для эксплуатации при значительном уровне давления и в более широком температурном диапазоне, чем с чугунным корпусом. Однако изделия из чугуна дешевле.

Существуют также разновидности трубопроводной арматуры, корпусные детали которой изготовлены из алюминия и титана.

Уплотнительные поверхности могут штамповаться из эластичных материалов (резины, фторопласта, эбонита, тефлона), а также формироваться напылением медных или стальных сплавов. Смазки для трубопроводной арматуры изготавливаются на основе нефтепродуктов.

Классификация и виды

Арматура для трубопроводных систем классифицируется по многим параметрам.

В зависимости от выполняемой функции она бывает:

• Запорной — осуществляет полную остановку движения среды при необходимости замены или ремонта элементов трубопровода;
• Регулирующей — используется для корректировки параметры среды, изменяя её расход без полной остановки потока. Регулировка давления в сети выполняется посредством редукционной и дроссельной арматуры;
• Распределительной — позволяет распределять поток в нескольких направлениях;
• Предохранительной — выполняет автоматический выброс рабочего вещества при опасности повышения какого-либо из параметров до критических значений;
• Защитной (отсечной) — защищает оборудование при появлении аварийных изменений параметров среды, при этом не уменьшает её количество, а полностью отключает обслуживаемый участок;
• Фазораспределительной — разделяет рабочую жидкость на разные фазы в её состоянии, например, пар от воды (конденсатоотводчики) или воздух от воды (вантузы, возухоотводчики).

Кроме этих основных видов подобных устройств, существуют и комбинированные варианты арматур, совмещающие несколько функций: запорно-регулирующие, смесительные, пробно-спускные.

По типу исполнения корпуса арматур бывают:

• Угловой — устанавливаются на стыке труб, расположенных перпендикулярно друг к другу.
• Проходной — применяются для монтажа в прямолинейных трубопроводах.
• Прямоточной — компактные устройства с малым гидравлическим сопротивлением и отсутствием зон застоя.
• Смесительной — могут смешивать две жидкости, различающиеся по своим параметрам с целью стабилизации их температурных показателей, концентрации реагентов, разжижения одной из сред.

В зависимости от конструктивных особенностей присоединительных патрубков трубопроводная арматура делится на:

• Муфтовую — предназначена для трубопроводов малых и средних диаметров. Присоединительные концы муфтовых устройств оснащены внутренней резьбой. В них вворачиваются трубы с короткой резьбой на конце.
• Фланцевую — присоединительные концы оснащены фланцами.
• Цапковую — с быстроразъёмным соединением (наружной резьбой и буртиком) и уплотнительной прокладкой на конце патрубка.
• Штуцерную — у присоединительных патрубков имеется наружная резьба.
• Приварную — патрубки соединяются с трубами, оборудованием или ёмкостью с помощью сварки.

По способу управления трубопроводная арматура классифицируется следующим образом:

• Управляемая — арматура приводится в действие механическим приводом (вручную) или электромагнитным приводом дистанционно.
• Автоматическая — управляется сигналами, поступающими в привод от приборов АСУ или под воздействием рабочей среды.

Фланцевая

В трубопроводах, эксплуатирующихся с широким диапазоном температур и давления, наиболее распространена фланцевая арматура. Её патрубки заканчиваются фланцами круглой или квадратной формы, имеют по периметру специальные отверстия под крепёжные элементы. Ответные фланцы обладают аналогичными присоединительными размерами. В качестве крепежей используются болты или шпильки, место стыковки фланцев уплотняется упругой прокладкой из различных материалов. Данный тип соединения арматуры отличается надёжностью, большой герметичностью, возможностью многократного демонтажа и обратной установки трубопроводных систем.

Соединительная

В местах стыковки труб из разных материалов или отличающихся по диаметру устанавливаются соединительные изделия. К ним относятся фитинги, в конструкции которых отсутствует запорно-регулирующий механизм: муфты, тройники, заглушки, отводы. Такая арматура необходима для выполнения быстрого и прочного монтажа, замены деталей, ревизии и ремонта трубопровода.

Нержавеющая

Трубопроводная арматура из нержавеющей стали отличается от аналогичных изделий из других материалов особой стойкостью коррозии и химической агрессии. Поэтому устройства из высоколегированной стали используются для установки на бытовых коммуникациях, в химической, пищевой, фармацевтической промышленности.

Для АЭС

Атомные электростанции являются современными сложными производствами с высоким уровнем опасности. Значит, к надёжности работы её оборудования и элементов трубопроводной сети должны предъявляться самые высокие требования. Для установки на АЭС применимы такие разновидности трубопроводной арматуры, корпусные детали которых способны выдержать высокие механические нагрузки, вибрацию и температурные воздействия. Размещаться они должны в местах, где к ним обеспечен свободный подход.

Арматура для АЭС должна:

• Всегда оставаться герметичной по отношению к окружающей среде независимо от положения затвора.
• Быть ремонтопригодной без демонтажа из трубопроводной системы.
• Присоединяться к оборудованию и импульсной линии посредством сварки.

Установка арматуры с применением фланцевого соединения допускается только для устройств предохранительного типа.

Изделия, у которых внутренняя поверхность арматуры находится в постоянном контакте с радиоактивными веществами, должны быть с разборным корпусом, что позволит периодически промывать его полость дезактивирующими растворами. Материалы, применяемые для изготовления такой арматуры, должны проявлять стойкость к воздействию растворов дезактивации.

Для металлопластиковых труб

Водопроводные и отопительные системы, собранные из металлопластиковых труб, требуют установки трубопроводной арматуры из металлопластика или металла обычной конструкции, главное — чтобы совпадал диаметр. Металлические изделия на концах могут иметь наружную или внутреннюю резьбу. Металлопластиковая арматура стыкуется с трубами компрессионным или пресс-соединением.

Для полиэтиленовых и полипропиленовых труб

Для пластиковых труб применяется арматура, конструктивно воспроизводящая устройства подобного назначения с металлическим корпусом, но полностью выполненная из полиэтилена или полипропилена, а также комбинированные варианты с использованием пластика и металла.

Трубопроводные изделия имеют белый или серый цвет, полностью соответствуют размерному ряду труб.

Арматура стыкуется с деталями пластиковых трубопроводов с помощью пайки, компрессионным или фланцевым соединением. Для установки в местах перехода с пластика на металл могут иметь встроенные латунные патрубки с нарезанной резьбой.

Типы запорных механизмов

Промышленная арматура подразделяется на несколько основных групп, различающихся по конструкции запорного механизма:

• Задвижки.
• Клапаны.
• Краны.
• Вентили.

Задвижки

Задвижки — тип запорных устройств, у которых запирающая деталь в момент остановки потока совершает движение в перпендикулярной плоскости относительно его центральной оси. Изготавливаются эти виды арматуры из конструкционной стали, латуни и чугуна в диапазоне диаметров от 15 до 2000 мм, выдерживают рабочее давление до 25 МПа и температуру до 565 ºС. Затвор задвижек может иметь форму клина, диска (одного или двух) или прямоугольной пластины (шибера). Ходовой узел подобных устройств бывает выдвинут за пределы корпусных деталей (выдвижной шток) или находится в рабочей среде (невыдвижной шток).

Клапаны

Клапаны оснащены затвором в форме плоской тарелки или конусной иглы, перемещающимся при срабатывании устройства возвратно-поступательно параллельно оси проходного отверстия. Первые называются тарельчатыми, вторые — игольчатыми. Клапан может иметь не только одно, но и два седла, которые перекрываются соответственно двумя тарелками.

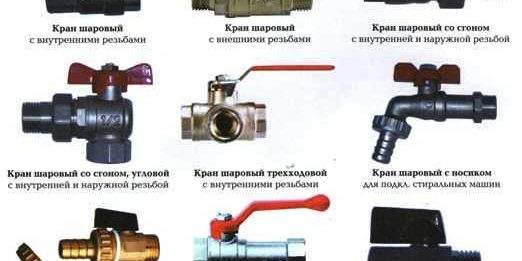

Краны

У крана запирающий элемент выполнен в виде тела вращения со сквозным отверстием, предназначенным для прохода потока. Затвор такой арматуры может вращаться вокруг своей оси, в тот момент, когда ось отверстия совпадёт с осью трубопровода, кран будет в открытом положении, пропускать через себя поток рабочей среды. При перпендикулярном положении оси отверстия к оси импульсной линии — кран закрыт. Сама запирающая деталь может иметь форму усечённого конуса, цилиндра или шара.

Вентили

Вентилями называют регулирующие и запорные клапаны с резьбовым шпинделем, который выполняет функцию элемента, передающего усилие от исполнительного механизма. Проходное отверстие у подобных устройств перекрывается в горизонтальной плоскости.

Маркировка и требования стандартов

В нашей стране для обозначения основных данных арматуры принято использовать маркировку из 6 элементов — цифровых и буквенных кодов:

• Первые две цифры обозначают тип арматуры (задвижка, вентиль, заслонка).
• Следующие за ней буквы — вид материала корпусных деталей (чугун, сталь, алюминий, бронза).
• Первая цифра за буквами — тип привода (механический, пневматический, электрический).
• Две последующие цифры — номер трубопроводного изделия по каталогу ЦКБА.
• Одна или две буквы — вид материала для уплотнительных прокладок.
• Последующее буквенное обозначение — тип покрытия внутренних поверхностей корпуса.

Пример маркировки арматуры: 30с41нж Дy150 — задвижка стальная, номер модели — 41, уплотнительные детали из нержавейки, номинальный диаметр 150 мм.

ГОСТы

Технические условия производства ТА регламентирует ГОСТ Р 55018-2012.

Требования к основным параметрам трубопроводной арматуры указаны для:

• Задвижек — в ГОСТ 9698 и ГОСТ 28308.
• Запорных клапанов — в ГОСТ 9697 и ГОСТ 28291.
• Регулирующих — в ГОСТ 12893 и ГОСТ 23866.
• Арматуры предохранительного типа — в ГОСТ 31294.
• Дисковых затворов — в ГОСТ 12521.
• Шаровых и конусных кранов — в ГОСТ 9702.
• Обратных затворов и клапанов — в ГОСТ 27477, ГОСТ 22445 и ГОСТ 28289.

Герметизация трубопроводной арматуры

Место контакта подвижного трубопроводного элемента с корпусом или крышкой герметизируется несколькими способами:

• Сальниковой набивкой. Используется упругая сальниковая набивка, изготовленная из асбестового или пенькового волокна и пропитанная антисептиками и гидрофобными составами.
• Сильфоном. Уплотнение подвижных элементов выполняется с помощью гофрированной трубки.
• Мембраной. Герметизирована за счёт упругого эластичного диска (мембраны), который зажимается между крышкой и горловиной корпуса.
• Эластичным шлангом, который пережимается, не позволяя рабочему веществу просачиваться наружу.

В качестве герметизирующих материалов для арматуры используют:

• В сальниковых набивках — хлопчатобумажные ленты, льняную прядь, стекловолокно, графит, тальк, фторопласт.
• Между фланцами, в составных корпусах — прокладки из резины, фторопласта, паронита или цветного металла.

Как обслуживать и ремонтировать

Для выявления неисправностей трубопроводной арматуры периодически осматривают для определения целостности корпуса, герметичности соединений, наличия смазки в электрическом приводе и возможности выполнения ремонта на месте. Если это невозможно, то устройство демонтируют полностью или частично. Чтобы не останавливать работу системы, в трубопровод на время ремонтных работ устанавливают раздвижную вставку, состоящую из куска трубы и двух фланцев, по одному с каждой стороны.

При устранении утечки среды в месте соприкосновения горловины изделия с крышкой или через зазор между корпусом и шпинделем выполняют замену сальниковой набивки. Повреждённый шпиндель можно заменить или отремонтировать путём наварки металла. Трещины в корпусе стальной арматуры завариваются, что невозможно выполнить для чугунных изделий, здесь потребуется замена. В случае обнаружения течи на стыке фланцев выполняют обтяжку фланцевого соединения.

Заключение

Большое количество разновидностей трубопроводной арматуры позволяет подобрать изделие с оптимальными характеристиками и необходимыми размерами, обеспечить бесперебойную и безаварийную работу трубопровода.

Если у вас есть полезные советы по сооружению трубопроводных сооружений, расчёту количества необходимых устройств, то поделитесь ими в комментариях. Подписывайтесь на наш канал, рассказывайте о своём опыте нам, а также своим друзьям в социальных сетях.

Рынок металлопроката стал особо популярен за счет производства промышленной арматуры, которая применяется при построении трубопровода. Трубопровод – специальное сооружение, которое служит для переноса веществ в различном агрегатном состоянии (жидком, твердом и газообразном) под воздействием разницы давления в поперечных сечениях трубы. Он представляет собой сложную конструкцию из труб, контрольно-измерительных приборов, автоматики, опорных конструкций, изоляционных материалов и трубопроводной арматуры, которая является его основной частью.

Трубопроводная арматура – специальный механизм трубопровода, который позволяет управлять потоками веществ за счет изменения площади поперечного сечения.

Виды трубопроводной арматуры

Всего выделяют 7 видов таких изделий по назначению: запорная, регулирующая, предохранительная, защитная, фазоразделительная, смесительно-распределительная, контрольная.

1. Запорная – представлена задвижками, кранами, заслонками и вентилями. Обеспечивает полное прекращение движения рабочей жидкости в трубах для ее спуска в среду, либо для поступления в контрольные и измерительные приборы.
2. Регулирующая – представлена вентилями, саморегулирующимися клапанами, конденсатоотводчиками и специальными приборами, которые регулируют необходимый уровень потока. Обеспечивает возможность изменения температуры, напора, давления и расхода вещества в определенном агрегатном состоянии.
3. Предохранительная – представлена предохранительными и перепускными клапанами, а также мембранным предохранителем. При повышении давления в сосуде выше нормы обеспечивает автоматическое открытие клапана и сброс лишнего вещества.
4. Защитная – представлена отсечными и обратными клапанами, либо пневмозадвижками. Обеспечивает автоматическое аварийное отключение отдельного участка или всего трубопровода при критическом изменении показателей рабочего материала.
5. Фазоразделительная – представлена маслоотделителями, вантузами и конденсатоотводчиками. Служит для автоматического разделения фаз рабочего вещества, которое находится в разных агрегатных состояниях и их удаления.
6. Смесительно-распределительная – представлена в виде специальных кранов-смесителей, которые распределяют потоки, и клапанов. Обеспечивает смешивание различных потоков рабочего вещества в один, либо разделяет один поток на несколько потоков, идущих в разных направлениях.
7. Контрольная – представлена пробко-спускными кранами, датчиками уровня. Служит для определения движения и уровня рабочего материала, который находится в определенном агрегатном состоянии.

Классификация трубопроводной арматуры

Классификация таких специальных сооружений связана с их функциональным предназначением.

1. По методу уплотнения или герметизации арматура бывает мембранная, где герметиком является мембрана, сильфонная ( герметиком является металлическая оболочка из нержавеющей стали), шланговая ( герметиком является шланг), сальниковая ( герметиком является сальниковый уплотнитель).
2. Управление такой конструкцией бывает нескольких видов : дистанционное, при котором управление происходит благодаря устройствам автоматического срабатывания) и ручное или с помощью электрического, пневматического, гидравлического или электромагнитного привода.
3. Присоединение армированной конструкции к трубопроводу происходит благодаря таким деталям, как муфта, фланец, штуцер и патрубок с буртиком. Отсюда и происходят названия соединений :муфтовый, фланцевый, цапковый и штуцерный. А также используют сварку для соединения армированной конструкции и трубы.
4. Не каждый вид изделия способен выдерживать давление в 200 МПа и температуру в 800 градусов. Поэтому все виды основной части трубопровода деляться на оборудование, которое способно сохранять вакуум, выдерживать абсолютное давление (до 0,2 МПа), низкое (до 1,5 МПа), среднее ( до 15 МПа), высокое (до 90 МПа), и сверхвысокое давление ( свыше 90 МПа).
5. По температурный параметра выделяют жаропрочное оборудование, температура которого составляет более 700 градусов, криогенную ( ниже 160 градусов), арматуру низких (от -10 до -50 градусов), средних ( от -50 до 300 градусов) и высоких ( от 300 до 700 градусов) температур.
6. По области применения различают армированные сооружения: промышленного всеобщего (хозяйство) и специального назначения (для повышенного давления, высоких и низких температур, токсических сред), специализированные (под заказ), судовые ( при постройке различных морских суден) и сантехнические (различные бытовые приборы).

Виды и классификация трубопроводной арматуры тесно связаны между собой, так как выполняют функции связанные с эффективной и безопасной работой трубопровода.

Типы трубопроводной арматуры

Всего различают 4 типа оборудования: клапан, дисковый затвор, кран, задвижка.

Клапан представляет собой специальное сооружение, в котором регулятор движется параллельно потоку вещества, которое находится в трубе. Различают таральчатые, игольчатые, односедельные и двухседельные клапаны. При таком типе армированной конструкции, как задвижка, регулятор движется под углом 90 градусов к потоку рабочего материала. Регулятор в кране вращается вокруг себя и не связан с руслом вещества. Различают шаровые, конусные и дисковые краны. Если регулятор имеет дисковидную форму, вращается вокруг себя и располагается перпендикулярно к потоку рабочего вещества, то такой тип трубопроводной арматуры называется дисковым затвором. В заключении отметим, что помощь в создании данного материала про трубопроводную арматуру нам оказали сотрудники профильной компании Атис Сталь, поставляющей данную категорию продукции на российский рынок.

Материал для изготовления оборудования

Выбор материала для изготовления такого оборудования зависит в первую очередь от среды эксплуатации и функциональных возможностях. Например, керамика и стекло имеют высокую устойчивость к агрессивным средам и используются в химической промышленности. Для отопительных систем используют стальную арматуру (низкоуглеродистую или легированную), так как она является жаропрочной. Также для изготовления используют чугун, титан, алюминий, латунь, никель, бронза и неметаллические материалы( винипласт, полиэтилен, капролактам, графит и другие).

Заметили ошибку? Выделите ее и нажмите Ctrl+Enter

Чтобы разобраться в огромном количестве деталей для монтажа трубных систем, объединенных общим названием трубопроводная арматура, существует несколько критериев, которые объясняют разделение и позволяют ориентироваться в фасонных изделиях для коммуникационных линий.

Виды арматуры для трубопроводов

Современные трубопроводные системы — сложный комплекс инженерных сооружений, каждый элемент которых выполняет определенную функцию, любые сбои в налаженной работе комплекса могут привести к авариям и иметь определенные экологические или экономические последствия.

Одним из основных критериев, который логично делит все арматурные изделия для трубопроводных систем, считается функциональное назначение. Иными словами, отличие каждой детали определяется тем, для чего она используется.

Таким образом, трубопроводную арматуру можно разделить на шесть групп по той функции, которую выполняет каждая из них в системе.

Запорные устройства	Предназначены для герметичного полного перекрытия движения рабочей среды. Именно степень герметичности определяет качество деталей этой группы.
Регулирующая	Применяется для регулирования потока, количество и скорость транспортируемой среды. Она определяет безопасность и экономичность технологических процессов.
Отключающая или защитная	Обеспечивает перекрытие движения рабочей среды в определенном элементе при превышении допустимых технологических параметров. В отличие от предохранительной арматуры подача рабочей среды прерывается на определенном участке, за счет отключения одного элемента.
Предохранительная	Направлена на предотвращение аварийных ситуаций по любой из причин: от ошибки оператора, до превышения рабочих параметров сети. Задача — предотвратить нежелательные последствия нарушений.
Распределительно-смесительная	Детали для разделения потока на отдельные ветви или смешивание нескольких потоков в один. Возможны варианты арматуры, которая выполняет только распределительную или только смесительную функцию.
Обратная	Предназначена для автоматического предотвращения обратного потока жидкости в системе.

Обратите внимание! Совмещение обозначенных действий возможно в деталях комбинированного типа, например, в устройствах запорно-регулирующих.

Типы устройств

Принадлежность к какому-либо типу арматуры для трубопроводов определяется конструкцией устройств.

Рекомендуем ознакомиться:  Арматура трубопроводная муфтовая и особенности применения резьбовых соединений

Выделяют четыре типа:

Задвижка	Передвигаясь перпендикулярно по отношению к движению рабочей среды устройство перекрывает его.
Затвор	Выполнен в виде диска, который перемещается параллельно движению рабочей среды или под углом.
Клапан	Перемещение путем вращения параллельно движению потока тела самого затвора или только его части.
Кран	Запорный элемент, который вращается вокруг собственной оси, при этом он может находится в различном положении по отношению к оси потока.

Классификация по различным параметрам

Помимо функциональных различий и особенностей конструкции критериями для деления устройств на группы служит их назначение и сфера применения.

По сфере применения

По особенностям применения устройства разделяют на четыре разновидности:

• Детали общего назначения, которые могут использоваться в различных отраслях.
• Арматуру специального назначения (эти устройства должны обладать определенными характеристиками, которые оговариваются специально).
• Санитарно-техническая, которая используется в трубах, предназначенных для оснащения бытового оборудования.
• Фасонные детали для особых условий эксплуатации, например, для магистралей, транспортирующих агрессивные вещества.
• Для трубопроводов судостроительной или транспортной промышленности.

Логично, что арматура для газопроводов должна отличаться высокой степенью герметичности. Для трубопроводов, транспортирующих нефть, важнейшим является антикоррозийная устойчивость, для труб, применяемых в химической промышленности важным критерием является инертность к агрессивным химическим соединениям.

По типу соединения

В зависимости от способа соединения, арматура делится на несколько групп:

• Фланцевая — разборные детали, которые могут многократно разбираться, например, при ремонте или для прочистки. Крепится на болты. Распространена в системах, работающих в системах с высоким давлением и температурой.
• Муфтовая арматура с резьбой. Подходит для труб из металлопластика, полиэтиленовых и полипропиленовых трубных изделий.
• Арматура под сварку — самая надежная, сварка осуществляется в раструб или встык.
• Арматура для цапкового крепления (устройства небольшого размера, которые способны работать под высоким давлением, с наружной резьбой).
• Устройства под штуцерное соединение (детали с наружной резьбой, диаметром не более 15 мм).

Рекомендуем ознакомиться:  Виды шаровых кранов и особенности выбора устройства

По методу герметизации

В зависимости от того, каким образом происходит герметизация стыков, различают:

Сальниковая	Соединение, когда шток и шпиндель дополнительно уплотняются сальниковой набивкой.
Мембранная	Эластичный диск, который обеспечивает герметичность стыков.
Сильфонная	В качестве уплотнителя выступает сильфонный узел, который представляет собой гофрированную трубку.
Шланговая	Арматура, оснащенная эластичным шлангом, пережимание которого создает герметичное отсечение потока.

Запорно-регулирующая арматура – неотъемлемое приспособление, которое активно применяется во всех сферах деятельности для укрепления систем трубопровода и армирования. Применяется в виде запорного элемента. Не во всех случаях занимает полное сечение труб. Требуется лишь обеспечить достаточное крепление приспособления. Совмещает в себе сразу несколько функций – запорную и регулирующую, что предоставляет больше функциональных возможностей при использовании.Без применения запорной арматуры невозможно представить эксплуатацию большей части современных трубных деталей. Некоторые участки систем требуют перенаправления потока рабочей жидкости, поэтому в комплексе может использоваться армирующая арматура. Содержание

Какой бывает запорно-регулирующая арматура?

Запорная арматура – это специальные элементы, которые применяются с целью контроля давления и других параметров среды трубопровода. Такие детали устанавливаются для систем нефтепровода, канализации, водопровода и отопления. Может устанавливаться как на больших магистральных линиях, так и для обеспечения индивидуальных нужд на производстве. Существуют разные показатели, за которыми необходимо постоянно следить. Чтобы не отключать все оборудование, используется запорная регулирующая арматура. Существует несколько разных типов запорной арматуры по рабочей среде:

1. Для перекрытия газа или жидкости. На трубу помещается клапан, который принимает только два положения: включенное или выключенное. В зависимости от этого субстанция перемещается или остается на одном месте.
2. Для регулировки. Предназначаются для установки нужных характеристик рабочей среды. Не используется для полного перекрытия потока.
3. Совмещающая несколько параметров. Переключатель можно установить в разные положения, что предоставляет более широкие возможности.

Запорно-регулирующая арматура – это приспособление, обладающее несколькими характеристиками. В свою очередь классифицируется следующим образом:

1. Седельные клапан. Используется в системах, где требуется контролировать рабочую среду под большим давлением. Предназначается для больших магистралей. Силовую часть выполняет поршень.
2. Шаровое оборудование. Во внутренней части размещается деталь шарообразной формы. Размещается перпендикулярно трубам, что позволяет частично перекрыть ход газа или жидкости.
3. Арматура в виде клина. Внутри размещается клин. В зависимости от положения открывает или закрывает проход рабочей жидкости.
4. Поворотно-дисковые приспособления. Регулятор имеет вид диска. Если он повернут вверх, жидкость или газ проходит. В противном случае – прохода нет. Регулировка происходит в зависимости от установки промежуточного состояния.

Назначение запорно-регулирующая арматуры

Запорная и запорно-регулирующая арматура активно применяется в различных сферах деятельности. Такие элементы системы трубопровода используются для регулировки определенных параметров.Такие элементы изготовляются с целью обеспечения регулировки и перенаправления основного потока рабочей среды. Обычно такое устройство можно увидеть в зоне, где система разбивается на несколько направлений. В зависимости от требований один поток открывается, а другой закрывается. Это используется для проведения ремонтных работ, что позволяет не отключать всю систему, а только ее часть.

Читайте так же: Жидкие обои на потолке

Существуют также приспособления, которые позволяют уменьшить температуру, снизить или повысить давление и другое. Некоторые настраиваются механически, а другие – автоматически. Некоторые характеристики могут изменяться в зависимости от других показателей. Чтобы установить регулирующую арматуру, вычисляют пропускную способность системы. Выясняется значение зоны регулирования, а также определяется оптимальное значение диапазона для изменения рабочих значений.

Запорно-регулирующая арматура -характеристика и назначение

Важный показатель запорной арматуры для водоснабжения – пропускная способность. Это основная характеристика, которая определяет подбор других параметров. Пропускная способность распределяется на несколько других видов, которые позволяют полностью описать работу системы.Относительная утечка – один из основных показателей, который позволяет определить негерметичные участки труб, а также вероятность возможной утечки вещества. Регулирующая арматура должна обеспечивать необходимый уровень герметичности. В некоторых случаях определяются другие показатели, позволяющие оценить качество работы системы.

Основные параметры регулирующей арматуры

Конструктивный элемент позволяет отрегулировать такие показатели:

• температурный режим функционирования среды;
• распределение вещества внутри системы трубопровода;
• разные типы давления в системе;
• соблюдение правильного распределения веществ и пропорций в рабочей среде;
• поддержание жидкости на одном уровне.

Не имеет значение, какой марки детали будут установлены. Они одинаковы по структуре, поэтому полностью подходят под разные характеристики. Виды запорно-регулирующей арматурыСуществует несколько разных видов запорной арматуры. Классификация зависит от функциональных особенностей устройства. Выделяют следующие типы приспособлений:

1. Запорное. Требуется для полного перекрытие рабочего тока. Чаще всего используется для оснащения систем отопления и водопровода.
2. Регулирующее. Используется для управления основными характеристиками системы. Позволяет скорректировать давление, температуру, концентрацию и другие показатели.
3. Запорно-регулирующее. Многофункциональное приспособление, которое перекрывает или регулирует основной поток.
4. Аварийное. Ликвидирует возможные последствия при отказе системы. Защищает другие участки от распространения проблемы.
5. Предохранительное. Конструкция срабатывает в случае возникновения аварии. В противном случае не используется.
6. Смесительное. Позволяет оптимально распределить и направить рабочие жидкости. Устанавливается в отопительных системах для обеспечения необходимого температурного режима.
7. Фазоразделительное. Распределяет рабочую среду по функционалу.

Требования к запорной арматуре

Регулирующая арматура для трубопроводов должна соответствовать определенным требованиям:

1. Точность. Использовать систему можно только в указанных условиях. В противном случае возможны неполадки. Прибор быстро придет в негодность.
2. Прочность. Оборудование должно изготовляться из качественных деталей. Это гарантирует надежность в течение длительных лет.
3. Устойчивость. Важна устойчивость к высоким или низким температурам. Для использования в экстремальных условиях важна химическая стойкость.
4. Герметичность. Трубы изготовляются таким образом, чтобы избежать утечки жидкости и обеспечить ее ток по трубам.
5. Долгий срок службы. В зависимости от материалов изготовления отличается срок службы. Следует выбирать наиболее износоустойчивые материалы, чтобы обеспечить долгий срок службы.
6. Простота в использовании. Необходимо поддерживать систему в оптимальном состоянии, чтобы она прослужила как можно дольше.

Если правильно выбрать запорную арматуру для водопровода, она прослужит около тридцати лет. При выборе подходящего устройства следует соблюдать перечисленные выше параметры.

Запорно-регулирующие устройства для систем отопления

Запорно-регулирующая арматура для отопления изготовляется специально для работы в повышенном температурном режиме. Изготовляется из материалов, которые позволяют работать в условиях повышенной температуры. Чаще всего в состав таких труб входит бронза или нержавеющая сталь. В зависимости от систем отопления могут устанавливаться разные устройства.Запорная арматура для отопления используется для разных целей:

1. Ответвления на трубах. Позволяет перекрыть магистраль или перенаправить потоки рабочей жидкости в случае необходимости.
2. Кран Маевского. Клапан в виде шарика. Предназначен для удаления лишнего воздуха и снижения давления в системе.
3. Обратные клапаны. Предоставляют возможность направить поток в нужную сторону, чтобы сократить вероятность прорывов.
4. Смесители. Смешивают горячие и холодные потоки.

Значение регулирующей трубопроводной арматуры

Регулирующая арматура для радиаторов отопления нашла активное применение. Эти устройства являются наиболее популярными на рынке, так как обеспечивают выполнение всех необходимых функций. Регулировка параметров – необходимый этап при управлении и контроле технологических процессов. Достаточно сложно отрегулировать параметры скорости и давления рабочей среды. Без использования регуляторов невозможно обеспечить необходимую точность функционирования системы и подачи жидкости. При правильной работе регулирующего оборудования значительно упрощается функционирование систем в других отраслях.

Запорно-регулирующая арматура

Комбинированные системы позволяют не только перекрыть ток рабочих жидкостей, но и отрегулировать их. В таком случае можно обеспечить необходимый уровень герметичности и полный спектр регулирующих установок. Запорно-регулирующие клапаны позволяют не перекрыть и отрегулировать токи среди, что успешно используется для обеспечения систем отопления. Такие системы позволяют регулировать параметры отопления. Есть возможность включать или выключать подачу энергии в определенных участках контура, что делает тепловое обеспечение более простым, эффективным и безопасным. Такая технология используется в разных сферах промышленности. Трубопроводная арматураЗапорная арматура для радиаторов нашла широкое применение в разных сферах промышленности. Она позволяет перекрывать или открывать доступ рабочей среде к продвижению по системе трубопровода. Применяется для снабжения водопроводов, газопроводов и других систем. Невозможно представить функционирование большей части современного оборудования. Трубопроводное устройство должно обладать высокой прочностью, надежностью, герметичностью. Установка конструкции не занимает много времени. Качественный материал прослужит долгое время, не потеряв изначальных качеств.

Виды запорной арматуры по сфере применения

В зависимости от области использования запорная арматура делится на такие типы:

1. Промышленная. Предназначается для применения в разных сферах деятельности. Обеспечивает отопление, водоснабжение и другие коммуникации.
2. Общая. Используется в тех сферах, где особое внимание уделяется температуре, давлению, воздействию агрессивных химических веществ и других экстремальных воздействий.
3. Специальная. Изготовляется по специальным схемам на заказ. Предоставляются индивидуальные технические требования.
4. Судовая. Применяется на судах. Учитываются параметры жесткости, вибрации, стойкости на воде и другие.
5. Сантехническая. Используется во многих областях для: подключения душа, крана, домашней сантехники. Оснащается элементами, которые позволяют монтировать систему вручную без использования специальных инструментов.
6. Специальный заказ. Изготавливается для предприятий с особыми условиями функционирования.

Вид арматуры по типу присоединения к системе

Арматура распределяется по множеству характеристик. Важное значение имеет способ крепления. При этом учитывается тип резьбы изделия, необходимая герметичность и другое.

Резьбовое соединение

Преимущественно используется для больших труб. На оборудовании всегда указывается диаметр резьбы. Соединение можно присоединить при помощи гаечного ключа по резьбе. Чтобы усилить герметичность системы, могут использоваться различные вещества. Обычно применяется для клапанов, распределителей, задвижек. Среди достоинств следует отметить простоту установки и относительную дешевизну технологии. Недостаток – невозможность использовать в трубопроводах с высоким давлением.

Соединение штуцерное

Используется для тонких труб. Резьба находится снаружи. Такой тип соединения позволяет подключить измерительные приборы. Применяется в специфических условиях.

Сварное соединение

Сварка применяется в тех случаях, когда по трубам течет опасная для здоровья жидкость. Необходимо обеспечить высокую степень герметичности системы. Шов должен быть достаточно крепким, чтобы снизить вероятность утечки. Выделяют такие методы сварки:

• место сцепления дополнительно закрепляется кольцом;
• шов делают снаружи.

Такая работа позволяет обеспечить необходимую степень герметичности системы. Перед монтажом необходимо обработать концы труб. Метод крепления отличается невысокой стоимостью и простотой исполнения. Установка конструкции требует исполнения специалистами. Запорная арматура для сливного бочка унитазаПредставляет собой использование специальных герметичных элементов, которые обеспечивают функционирование сливного бочка. От надежности крепления зависит прочность и надежность функционирования сантехники.

Классификация запорной арматуры по способу регулировки потока

Водяная арматура классифицируется в зависимости от методов регулирования рабочей жидкости. Ниже представлены возможные варианты.

Характеристики кранов

Выделяют такие типы конструкций:

1. Пробковые. Применяются для транспортировки промышленных жидкостей.
2. Шаровые. Используются в быту.

Устройство системы состоит из запирающей части и рабочего корпуса. Изделие отличается по производительности от максимальной до минимальной. Регулировка осуществляется при помощи специального переключателя. Бывают автоматические системы. Главный рабочий элемент – шар, который исполняет функцию запора. Он располагается между регулирующими отверстиями. Параметры системы зависят от диаметра трубы. Во время открытия или закрытия клапана происходит смещение шарика. Изделие отличается высокой чувствительностью и низкой герметичностью. Некоторые виды проявляют устойчивость к агрессивным химическим веществам, высоким температурам и другим параметрам.

Вентили запорные

Преимущественно используется для перекрытия потоков рабочего вещества. Специальный вентиль позволяет переключать режимы. Разные типы конструкции характеризуются различным соединением. Чаще всего вентили применяются для регулировки давления в больших магистралях. Принцип работы конструкции следующий:

1. При вращении вентиля движение направляется к шпинделю.
2. Элементы конструкции вращается под действием давления.

Система запускается вручную. Бывают автоматические конструкции. Отмечается высокая гидравлика и низкое противодействие давлению, что является главным недостатком.

Особенности заслонок

Оборудование применяется в системах с низким давлением. Позволяет повысить герметичность. Магистрали размещаются в канализациях или предназначаются для транспортировки специфических жидкостей. В качестве запорного элемента используется диск, который вращается вокруг оси.

Задвижки

Отличается простотой и удобством использования. Проявляет высокую устойчивость к агрессивным условиям рабочей среды. Чаще всего применяется в больших промышленных магистралях. Рабочая часть вращается вокруг своей оси. Задвижки отличаются простой конструкцией и несложным обслуживанием. Отличается небольшими размерами, что позволяет быстро монтировать конструкцию.

Маркировка запорной арматуры

По фото запорной арматуры можно определить ее маркировку. Каждое изделие изготовляется в соответствии с ГОСТ. На конструкции изделия обычно указывается маркировка. Она включает данные о производителе, диаметре сечения, материале изготовления. Маркировка позволяет существенно упростить выбор и установку нужной системы.

Запорно-регулирующая арматура: общие сведения и виды

Запорная арматура для радиаторов отопления позволяет отрегулировать необходимые параметры рабочей среды не только в системах обогрева, но и других трубопроводах. Выделяют несколько разных видов, которые отличаются по сферам использования и параметрам.

Запорная арматура

Этот тип конструкции используется чаще всего во многих областях деятельности. Большая часть продукции изготовляется по подобной схеме. Используется для включения или отключения потока. Может принимать только два положения.

Регулирующая и запорно-регулирующая арматура

Регулирующая арматура для радиаторов отопления предоставляет возможность не только перекрывать, но и регулировать некоторые параметры. Можно указать эксплуатационные характеристики давления, температуры и других показателей. Для управления системой используется регулировочный клапан, который принимает разное положение. На современном рынке выделяют множество разной продукции, которая используется в разных сферах деятельности.

Предохранительная и защитная арматура

Позволяет защитить системы трубопроводов от высокого давления и других неблагоприятных факторов воздействия. Приспособление дает возможность сократить негативные последствия в случае аварии.

Смесительная арматура

Дает возможность не только управлять потоком рабочей среды, но и направлять и смешивать разные вещества. Арматура для систем отопления и радиаторов активно применяется, чтобы обеспечить оптимальную температуру воздуха.

Фазоразделительная арматура

Применяется в тех случаях, когда необходимо обеспечить одновременную работу в разных направлениях. Чаще всего такие приспособления наиболее выгодны для отвода конденсата.

Схемы и нюансы подключения радиаторов

Перед тем, как осуществлять монтаж конструкции своими руками, необходимо изучить особенности этого действия. Один из самых популярных методов – диагональный. Он характеризуется особой прочностью, надежностью и простотой. Такое подключение выгодно в тех случаях, когда необходимо подключить большую батарею.Система особо популярна в крупных домах и магистралях. Можно установить несколько радиаторов сразу. Не рекомендуется, чтобы количество секций превышало семь. Если вам необходимо подключить оборудование с боковой части, количество активных секций не должно превышать восьми. Если использовать большее количество секций, эффективность всей системы вырастет по сравнению с другими типами соединений. Рекомендуется диагональная установка в тех случаях, когда нужно высокое качество отопления и герметизация.В процессе монтажа соблюдайте осторожность, чтобы не повредить краску покрытия. Если такое произойдет, в процессе эксплуатации краска будет еще больше отслаиваться. Чтобы избежать быстрой поломки, рекомендуется обработать место поражения специальной эмалью.Чтобы обеспечить высокое качество подключения, необходимо соблюдать правила и следовать схеме. Не забывайте перед работой рассчитать все параметры и характеристики системы. В каждом конкретном случае подбирается индивидуальный подход в зависимости от особенностей здания. При самостоятельном монтаже учитывайте параметры своего жилья. Предварительно оцените целесообразность использования определенной схемы. Выбирайте материалы только высокого качества. Обратите внимание, что в радиаторах материалы труб и панелей батареи должны совпадать. В противном случае возможны проблемы с подачей тепла.Схема подключения батарей напрямую влияет на производительность и эффективность. Постарайтесь минимизировать потери энергии. Заплатив за качество один раз, вы позже сэкономите множество раз. Используемые источники:

• https://vseotrube.ru/ventili-i-zadvizhki/truboprovodnaya-armatura
• https://mplast.by/novosti/2019-01-11-klassifikaciya-vidy-i-naznacheniya-truboprovodnoy-armatury/
• https://infotruby.ru/armatura/truboprovodnaya
• https://horoshijpotolok.ru/otdelka/zaporno-regulirujushhaja-armatura-vidy-i-primenenie.html
