Датчик температуры для котла: описание, характеристики, принцип работы

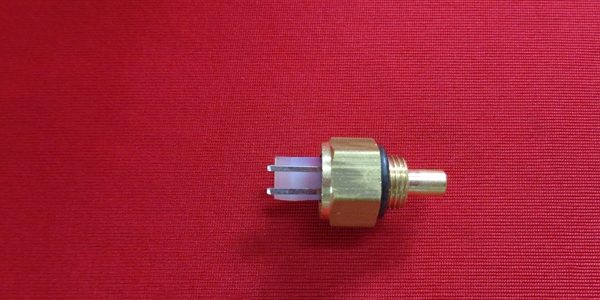

Датчиком температуры для отопительного котла называют приспособление, контролирующее работу теплоносителя.  Он производит анализ температурного режима и  корректирует температуру  в системе отопления. Благодаря воздействию датчика в системе ГВС устанавливается оптимальный  режим работы, позволяющий экономить 25% – 30% потребляемого агрегатом энергоносителя, а также не допускается аварийная ситуация  котельного оборудования. Сегодня практически любой электрокотел оснащен термодатчиком.

Устройство и принцип действия

Принцип действия термодатчика основан на измерении параметров сопротивления, давления, ЭДС или геометрических размеров рабочего тела от температуры котла. Выбираются только те физические величины, которые меняются  (линейно или нелинейно) в зависимости от прикладываемой температуры и могут быть однозначно пересчитаны в таковую. Требуемая точность замеров достигается предварительной калибровкой задействованного элемента в определенном диапазоне температур.

Термодатчики имеют достаточно простую конструкцию в виде самого датчика в корпусе с креплениями. Он самостоятельно приводит в действие контакты механического реле термостата или с помощью вырабатываемого  электрического сигнала отключает по достижению определенной температуре  электрокотел/газовое или твердотопливное оборудование.

Классификация

Принято разделять существующие термодатчики на две большие группы. В первой группе датчики классифицируются в зависимости от способа определения температуры, а во второй группе – по способу взаимодействия приспособления с термостатом. Одно не исключает другого: одна модель может присутствовать в классификаторе каждой группы термодатчиков.

По способу определения

От способа определения температуры зависит корректность работы термодатчика на объекте. Существует несколько видов датчиков, отличающихся ценой и точностью определения параметра.

Дилатометрический

Дилатометрический (объемный) датчик представляет собой биметаллическую пластину или спираль, изготовленную из материала с высоким коэффициентом теплового расширения. При нагревании происходит изгиб пластины и происходит размыкание контакта на конце пластины со стационарным контактом реле, препятствуя протеканию тока. В термостатах  замедленного действия используется спираль, которая медленно разжимается или сжимается с изменением температуры.

Резистивный

В резистивных температурных датчиках задействован терморезистор (термистор). Это необычный резистор, изготовленный  из меди, никеля или платины, электрическая проводимость которого меняется прямо пропорционально  температуре. В зависимости от сопротивления термистора в текущий момент автоматикой выбирается режим подогрева или остывания котла.

Термоэлектрический

Действие основано на свойстве термопары — термоспая из двух металлов разного типа (железо-никель, никель-хром) вырабатывать при нагреве в точке контакта пропорционально температуре ЭДС до 40–60 мкВ. Столь низкие значения напряжения налагают особые требования к используемой  при обработке сигнала аппаратуре: задействуются  точные, многоразрядные преобразователи с минимальным уровнем собственных  шумов.

В простом энергонезависимом котле термоэлектрический датчик  управляет непосредственно электромагнитным клапаном подачи газа на основную горелку после нагрева термопары пламенем запальника.

Манометрический

Принцип действия манометрических датчиков основан на изменении давления газа/жидкости в замкнутом объёме. Они не требуют внешнего источника энергии, что удобно при дистанционных измерениях. Недостатком является высокая инерционность показаний и невысокая чувствительность этого типа устройств.

 По типу взаимодействия с термостатом

Тип взаимодействия с термостатом выбирается в зависимости от места локализации датчика с учетом эргономичности системы ГВС. Наряду с традиционным проводным способом  подключения набирают популярность беспроводные схемы подключения.

Проводной

По определению проводные приспособления котлов   передают данные по проводам. Проводниками соединяют датчик с блоком управления отопительного агрегата.

Беспроводной

Работа беспроводного приспособления аналогична принципу работы с Wi-Fi. Сигнал поступает в радиомодуль, в водогрейной установке приемный модуль принимает, а встроенный контроллер блока управления обрабатывает и преобразует его в управляющий импульс.

По способу размещения

В зависимости от способности размещаться в пространстве термодатчики подразделяют на несколько типов. Существуют накладные, погружные и комнатные типы устройств.

Накладной

Накладными называют датчики с наружным креплением к контуру отопления. Чувствительный элемент накладывается снаружи трубы подачи или обратки и  притягивается к ней хомутами, после чего плотно оборачивается снаружи теплоизоляционной гильзой.

Погружной

Погружные изделия непосредственно контактируют с горячей водой или теплоносителем. Они устанавливаются в специальные посадочные отверстия на трубопроводе, предусмотренные конструкцией оборудования, на выходе теплообменника. Недостатком погружных изделий считается необходимость сливать теплоноситель из системы ГВС при замене.

Комнатный

Комнатными называют устройства, размещенные внутри жилых либо служебных помещений. Выбирается то помещение, в котором воздух   имеет наиболее  постоянную температуру. Самым  подходящим местом для локализации чувствительного элемента/  термостата является стена. Следует  размещать устройство на высоте не более 120–150  см от пола.

Внешний

Внешний (датчик наружной температуры) располагается на открытом воздухе снаружи здания. Он производит корректировку микроклимата внутренних помещений   в зависимости от температуры  окружающей среды на улице, осуществляя тем самым  погодозависимое терморегулирование.

 Критерии выбора

Выбирая датчик, следует учитывать совместимость конкретной модели с термостатом. Следует также учитывать технические параметры и условия  эксплуатации приспособления.

Диапазон измеряемых температур

В диапазоне измеряемых температур от комнатной до +55ºС — +80ºС термодатчик должен быть:

• особенно чувствительным и «откликаться» на малейшие изменения температуры;
• с минимальной задержкой реагировать на охлаждение/нагрев контролируемой среды.

Технические особенности

Перед установкой приспособления следует учесть некоторые технические нюансы. Необходимо правильно выбрать тип устройства (погружной или закрепляемый) и  обеспечить в месте локализации достаточное для монтажа пространство.

Условия измерения

Требуется создать такие условия последующих измерений, при которых негативное влияние внешних факторов на точность замеров было бы минимизировано. С целью стабильной  и корректной работы устройство необходимо  предохранить от попадания:

• на корпус теплоносителя, влаги или грязи;
• сквозняков, разместить подальше от мостиков холода;
• солнечных лучей, защитить от постороннего нагрева;

Не рекомендуется размещать приспособление вблизи электропроводки, электрических приборов. По возможности необходимо экранировать чувствительный элемент от источников электромагнитных полей.

Характеристики датчика

При выборе приспособления следует руководствоваться несколькими критериями отбора. Отбирать изделие следует с учетом основных технических характеристик и особенностей работы:

• необходимости запитки от внешнего источника напряжения;
• скорости отклика на изменение ситуации, передаваемого на управляющее устройство;
• допустимого диапазона погрешности измерений;
• возможности эксплуатации в конкретных условиях обслуживаемого объекта.

Срок эксплуатации, периоды обслуживаний, необходимость калибровок

Гарантийный срок эксплуатации термопреобразователя обычно составляет 6 месяцев с момента изготовления, а средний срок службы 8–12 лет.  Периоды обслуживаний определяются производителем и приведены в сопроводительной документации на изделие.  Необходимо регулярно производить  температурную калибровку (верификацию) термодатчика на эталонном оборудовании. Обычно безмонтажная поверка чувствительного элемента проводится 1 раз в 4 года.

Величина выходного сигнала

Величина вырабатываемого напряжения чувствительных элементов без внешнего источника (термопар) невысокая и находится в диапазоне от микровольт до милливольт. Поэтому перед последующей обработкой выходной сигнал усиливается.

Подключение

Обычно датчики для определения температуры располагаются в корпусе термостата. Поэтому при рассмотрении  подключения термодатчика, в большинстве случаев имеется  в виду термостат, а не отдельный датчик.

Наружного

Наружное устройство прикрепляется на стену с северной или северо-восточной стороны здания. Электрическое соединение осуществляется 2-х жильным медным проводом сечением 0,75 мм² длиной ≤ 30 м, возможна установка беспроводного устройства. Одна сторона провода подключается к контактам датчика, другая соединяется с 2-мя клеммами электронной платы, между которыми прикручена перемычка ТА. Перед подключением перемычку следует снять.

Комнатного

Комнатный чувствительный элемент устанавливается в самой холодной или угловой комнате строения, где обычно находятся домочадцы, чтобы избежать подачи ложных сигналов. Напряжение, выходящее из электронной платы на терморезистор, не превышает 24 В. Поэтому возможна прокладка к котлу слаботочным кабелем сечением 0,2–0,35 мм², если длина провода не превышает нескольких метров. Подключение производится аналогично подсоединению  с наружного датчика.

Для газового котла

На колодке термостата с датчиком температуры следует отыскать контакты с маркировкой COM (общий) и NO (нормально открытый) и подсоединить к ним две жилы с одной стороны кабеля.  По схеме соединения теплоагрегата на плате управления отыскать 2 клеммы с перемычкой  из отрезка провода для подключения термостата. Снять перемычку и соединить свободные контакты с 2 жилами с обратной стороны кабеля.

Водяного термодатчика

Аналогичным способом подсоединяется к клеммам котла кабель водяного пола, с обратной стороны крепится малоформатное устройство. Водяной термодатчик  размещается в полу на равном расстоянии от труб с теплоносителем, отступ от ближайшей стены составляет 0,5 метра.

Особенности эксплуатации

С целью получения метрологической характеристики с заданной погрешностью и выработки ресурса устройством, необходимо:

• периодически (не реже 2 раз в год) проверять техническое состояние термодатчиков;
• в сроки, указанные производителем в сопроводительной документации на товарную позицию, делать безмонтажную или лабораторную поверку термоэлемента;
• обращать внимание на правильность коммутации клемм устройства с элементом (блоком) питания и подсоединяемых вторичных цепей на котле;
• при определении клемм подключения на электронной плате проверить соответствие маркировки контактов мультиметром в режиме прозвонки;
• не вскрывать, предохранять от сильных ударов, экстремальных температур и повышенного давления приспособление.

Программируемые терморегуляторы

Программируемый терморегулятор – цифровой регулятор температуры теплоносителя отопительной системе и воздуха в отапливаемом помещении. Он состоит из термостатической головки в виде сильфона со штоком, заполненным жидкостью/газом, и электронной части с программатором. В зависимости от введенного алгоритма работы  шток снижает или полностью перекрывает подачу теплоносителя. С  помощью клавиш и дисплея программируемого «термо»  задаются параметры температуры, день и время старта,  продолжительность режима. Все последующие действия устройство выполнит самостоятельно.

Тема экономии энергии сейчас актуальна больше всего, тарифы дорожают, а экономить и жить в комфорте хочется всем. Вот и я решил разобраться в вопросе экономии тепловой энергии. С этим мне помог датчик комнатной температуры для газового котла. Казалось бы, небольшая электронная коробочка, но именно благодаря ей, я стал платить на 30% меньше. Давайте разберем все по порядку.

Какие бывают датчики комнатной температуры для газового котла

Проводные – связь котла с контроллером обеспечивается проводным соединением (требует дополнительной установки).

Беспроводные – весь рабочий процесс регулируется при помощи радиосигнала.

В комплект беспроводного термостата входят два блока, один из которых устанавливается возле котла и подключается к его клеммам, а второй устанавливается в помещении, из которого предполагается осуществление контроля работы системы отопления.

Оба блока связаны между собой по радиоканалу. Для удобства использования контрольный блок оснащают мини-клавиатурой и жидкокристаллическим дисплеем.

По выполняемым функциям комнатные термостаты делятся на:

Простые – могут только поддерживать заранее заданную температуру в помещении.

Программируемые – их ещё называют программаторами. Они обладают богатым набор функций: вы можете изменять ряд параметров котла дистанционно, настраивать температурные режимы «день» и «ночь», программировать отопительную систему по дням недели.

С встроенной функцией гидростата – они позволяют наблюдать за уровнем влажности в любых помещениях, где есть необходимость контроля микроклимата. Имеют встроенный режим уменьшения и увеличения влажности.

Самыми востребованными на российском рынке являются термодатчики таких марок, как Siemens, IMIT, Thermolink и Baxi.

Комнатный регулятор температуры для газовых котлов

Для того чтобы не ошибиться в выборе программатора и приобрести подходящую модель, достаточно придерживаться простых советов специалистов:

Особенности выбора

1. Желательно, чтобы котел и аксессуары к нему были изготовлены одним производителем.
2. Мощные модели отопительного оборудования можно эксплуатировать с любыми вариантами программаторов.
3. Перед покупкой стоит рассчитать необходимые технические параметры, иначе велика вероятность простоев оборудования.
4. При необходимости установки прибора высокого мощностного класса может потребоваться смена проводки, поэтому лучше посоветоваться со специалистом.

Остались сомнения? Всегда можно приобрести дешевую модель с минимальным набором функций и опций. Ее эксплуатация наглядно покажет, насколько целесообразна установка дорогостоящих дополнительных аксессуаров.

Как подключить температурный датчик для газового котла

В котельной устанавливается прибор, принимающий сигнал. Он представляет собой блок с определенными регулировками. Соединяется с газовым клапаном или устройством, контролирующим работу систем газового котла. Так осуществляется подключение беспроводного терморегулятора.<iframe>

Более простые термостаты сообщаются с системами агрегата напрямую с помощью соединяющих их проводов. Как именно и куда непосредственно присоединять то или иное устройство, подробно описано в прилагаемом к изделию руководстве по эксплуатации.

Принцип работы датчика комнатной температуры газового котла

Беспроводной комнатный термостат для котла отличается простым принципом работы. Пользователю необходимо лишь установить подходящую температуру в помещении, а техника уже сама будет контролировать работу газогорелочного оборудования. Котел будет работать только в том случае, если температура воздуха в доме или квартире будет ниже указанной.

Термостаты, представленные на рынке бытовой техники, имеют различный порог срабатывания. Есть модели, которые способны моментально реагировать на снижение температуры на четверть градуса. Однако большинство термостатов имеют чувствительность, равную одному градусу.

При этом терморегулятор отключает оборудование только в том случае, если температура в помещении достигает уровня чуть выше того, который указал пользователь. Что примечательно, датчик выключает не только горелку, но и циркуляционный насос, тем самым сохраняя его рабочий ресурс.

Зачем нужен датчик температуры

И для кто до сих пор не понял…

По сути, терморегулятор является прибором, позволяющим регулировать температуру в помещении в автоматическом режиме. Можно возразить, что регулировать режимы работы котла легко и без автоматики, то есть вручную. При этом термостат становится ненужной роскошью, влекущей лишние затраты средств. Рассмотрим все за и против установки таких аксессуаров.

При работе газовых котлов регулирование микроклимата в помещениях осуществляется за счет изменения температуры теплоносителя. При достижении заданного показателя котел отключается, а при его понижении включается вновь. При изменении наружных температур необходимо изменять параметры системы отопления, причем делать это требуется вручную. В результате вмешательства в работу котельного оборудования требуются в течение всего отопительного сезона.

Время и внимание, отнимаемое котлом при ручной регулировке его работы — не самые важные проблемы. В подобном режиме происходят частые пуски/отключения котла, что не самым лучшим образом сказывается на его работоспособности, да и на надежности системы в целом. Есть еще одна проблема. При работе котла в режиме постоянного включения/выключения циркуляционный насос продолжает функционировать. Являясь энергопотребителем, он увеличивает расходы электроэнергии, что повышает финансовые затраты на отопление. Не говоря уже о негативном влиянии на работу системы.

Как видите, ручное управление для высокотехнологичного газового котла — не самый лучший вариант. Теперь рассмотрим, что способен изменить терморегулятор. Прибор имеет датчики комнатной температуры, которые отслеживают температуру не воды в системе, а воздуха в помещениях. В результате включение/отключение котла происходит при отклонении от заданного температурного режима, а не при снижении нагрева воды. Частота пусков/отключений существенно уменьшается. При программировании устройства можно установить оптимальный порог для срабатывания подобного датчика. Кроме того, можно установить время задержки включения либо отключения котла при срабатывании датчиков. Это позволит минимизировать вероятность запуска отопительного прибора при кратковременном снижении температуры, например, в результате сквозняка.

Как показывает практика, установка программатора позволяет сэкономить 25–30% энергии. Прибор не допускает перерасхода топлива. При отключении котла автоматически отключается и циркуляционный насос, что экономит электроэнергию. Все это говорит в пользу установки комнатных термостатов.

Окупаемость таких аксессуаров не вызывает сомнений. На рынке представлены различные модели термостатов, отличающиеся не только техническими параметрами, но и ценой. Подобрать оптимальный аксессуар не представляет труда. В качестве примера можно назвать терморегуляторы TAM0 11MI, Menred RTC 70, Raychem TE Basic, DEVIreg Touch, Nest, отечественный MCS 300 и т.д.

Сколько можно сэкономить?

Поскольку воздух в доме остывает не так быстро, как теплоноситель в системе, число циклов включения и выключения котла сокращается в несколько десятков раз после установки датчика. Без сомнений, такая работа техники заметно продлевает срок ее эксплуатации, а также способствует экономии электроэнергии и топлива. Кроме того, это очень удобно, поскольку вам не нужно вручную настраивать котел каждый раз, когда в доме становится теплее или холоднее. Достаточно однажды задать желаемую комфортную температуру, и она будет поддерживаться в помещении в постоянном режиме.

В большинстве случаев, когда тепло в доме или квартире будет обеспечиваться другими факторами, котел будет отключен. К примеру, помещение может дополнительно нагреваться, если в нем увеличивается количество людей, или тогда, когда солнце обогревает его снаружи. Если ваша квартира расположена между другими квартирами – имеет смысл установить датчик, ведь отчасти ваше жилище будет отапливаться за счет высокой температуры в соседских квартирах.

Говоря об экономии, стоит отметить, что отопительное оборудование, не оснащенное термостатом, расходует около 30% дополнительной энергии. Такой перерасход моментально отражается на семейном бюджете.

Альтернативный «бонус», который получает владелец котла с комнатным датчиком, — гораздо более щадящий режим эксплуатации техники без дополнительного износа. Оборудование прослужит вам гораздо больше, если вы укомплектуете его термостатом.

Таким образом, сделать вывод о целесообразности покупки беспроводного комнатного термостата для котла нетрудно.

Статьи предоставлены ресурсами: prostokotel.ru;mynovostroika.ru;cotlix.com;gidotopleniya.ru

Большое спасибо за информацию!

Эффективное управление отоплением является жизненно важной частью рациональной работы котла и системы отопления дома. Грамотное использование элементов управления снизят потребление энергии агрегатом, при создании комфортной температуры в каждой комнате дома, избегая перегрева помещений. А управляет работой котла термостат (или программатор) в зависимости от температуры в помещении.

До 20% объёма потребляемых энергоносителей можно экономить применяя такого рода автоматику. А цены на энергоносители достаточно велики и желание каждого нормального человека снизить свои расходы.

Рассматриваем ситуацию, когда котёл рассчитан правильно, необходимое утепление помещений выполнено, а система отопления функционирует нормально.

Содержание

Основные виды котлов и регулирование температуры

Существует несколько типов котлов: твердотопливные, газовые, электрические и работающие на жидком топливе.

Котлы получили широкое распространение по всему миру. Есть отечественные образцы, есть котлы и импортного изготовления. Материал изготовления сталь или чугун. Простой в эксплуатации, экономичный, с функцией регулировки температуры теплоносителя. В более дешёвых моделях эта функция реализуется с помощью специального устройства – термоэлемента.

Конструктивно термоэлемент представляет собой металлическое изделие, геометрические размеры которого под воздействием температур уменьшается либо увеличивается (в зависимости от степени нагрева). А от этого меняется, в свою очередь, положение специального рычага, который закрывает и открывает заслонку тяги. На фотографии показан образец такого регулятора:

Чем больше открыта заслонка, тем сильнее процесс горения, и наоборот. Таким образом, объём воздуха, который поступает в камеру сгорания закрытого типа, полностью контролируется термостатом, и при необходимости его подача прекращается и процесс горения затухает. В более современных моделях установлены контроллеры, которые в зависимости от заданных тепловых режимов управляют потоком воздуха, включая (или отключая) специальный вентилятор (смотри фото ниже):

Газовые котлы — самые распространённые и дешёвые в эксплуатации агрегаты. Котлы бывают одноконтурные и двухконтурные. Одноконтурные котлы имеют один теплообменник и предназначены только для отопления. Схема включения представлена на рисунке ниже:

Двухконтурные котлы имеют два теплообменника и предназначены для отопления и получения горячей воды. Схема включения котла представлена ниже:

Некоторые котлы имеют отдельные регуляторы для температуры отопления и горячей воды.

Электрические котлы

Достаточно распространённая альтернатива газовым и твердотопливным котлам. Масса преимуществ, большой КПД, но большой срок окупаемости. Подключение простое, как и у газовых котлов, но без подвода холодной воды. Предусмотрено регулирование температуры и защита от перегрева.

При помощи простого механического таймера электрического котла возможны три варианта запуска системы центрального отопления:

1. Котёл выключен;
2. Котёл подаёт тёплую воду;
3. Котёл включается и выключается в установленное время.

Механические таймеры обычно имеют большой круглый циферблат с 24-часовой шкалой в центральной части. Поворачивая диск, можно установить нужное время, а затем оставить его в таком положении. Включение котла будет происходить в нужное время. Внешняя часть состоит из набора вкладок 15-минутного периода, которые вставлены для удобства регулировки работы и настройки режимов. Возможна экстренная перенастройка, которая выполняется при включённом в сеть котле.

Механические таймеры просты в настройке, но при этом котёл всегда включается и выключается в то же время каждый день, а это может не удовлетворить хозяев, если семья большая, и банные процедуры проводятся несколько раз в день в разное время.

Виды терморегуляторов

По виду функций их можно разделить на несколько групп:

— с одной функцией (поддержание температуры);

— с большим количеством функций ( программируемые).

По исполнению терморегуляторы делятся на типы: беспроводные и с проводами для связи с котлом. Устанавливают терморегуляторы в удобное место, подключают температурный датчик, соединят с системой управления котла и пользуются.

К комнатным термостатам нужен постоянный приток воздуха для нормальной и правильной работы, поэтому они не должны быть закрыты шторами или заблокированы мебелью. Соседние с электрическим терморегулятором приборы могут мешать корректной работе устройства: светильники, телевизоры, отопительные приборы, находящиеся рядом.

Программируемый комнатный термостат

Программируемый электронный комнатный термостат позволяет выбрать нужную и комфортную температуру в любое время, его легко перенастраивать и менять режим работы. Таймер времени позволяет установить другой шаблон для отопления в будние и выходные дни. Некоторые таймеры позволяют устанавливать различные параметры для каждого дня недели, это может быть полезно для людей, работающих неполный рабочий день или посменно. Такими термостатами оснащены многие модели Terneo и КЧМ.

Программируемый комнатный термостат позволяет установить индивидуальные нормативы отопления на каждый день в соответствии с образом жизни и поддерживать температуру дома все время, независимо от присутствия или отъезда хозяев.Видео: Подключение комнатного термостата к газовому котлу

Если за систему отопления отвечает котёл с радиатором, как правило, нужен только один программируемый комнатный термостат для управления всем домом. Некоторые шаблоны должны быть скорректированы весной и осенью, когда часы ушли вперёд и назад, или произошла определенная смена климатических условий. Также рекомендуем менять настройки температур при смене дня и ночи.

Такой контроллер климата имеет несколько опций, которые расширяют его возможности:

• «Партия», которая прекращает отопление на несколько часов, после возобновляет;
• «Перекрыть» позволяет временно изменить запрограммированные температуры во время одного из настроенных периодов;
• «Праздник», увеличивает интенсивность нагрева либо уменьшает её в течение определённого количества дней.

Центральный терморегулятор

Такой терморегулятор расположен далеко от вашего котла и обычно позволяет включать или выключать отопление во всём доме. Старые версии соединены проводами с котлом, более новые системы, как правило, посылают сигналы в командный пункт устройства. Именно приспособлениями нового типа оснащены довольно дорогие, но эффективные приборы: котлы двухконтурные Ferroli, Beretta и отечественные АОГВ.

Наиболее известны комнатные терморегуляторы для двухконтурного котла торговой марки Gsm и Protherm. У них встроенный дилатометрический терморегулятор для котла, который в зависимости от модели, может работать дистанционно, часто эта технология используется для электрического котла либо твердотопливных агрегатов.

Комнатный термостат отключает нагрев системы по мере необходимости. Он работает путём измерения температуры воздуха, и включения отопления, когда температура воздуха падает ниже установки термостата, и его выключения, когда установленная температура будет достигнута.

Советы:

1. Рекомендуется установка термостата на 20 ° С;
2. В ночное время устанавливаемая температура должна быть в пределах 19-21° С.
3. Желательно, чтобы в детской комнате было около 22 ° С.
4. Температура не должна опускаться ниже 22 ° C в помещении для пожилых людей и людей с ограниченными возможностями.

Как правило, только на одном микроконтроллере климата в системе отопления основана температура всего дома, либо отдельных помещений. Лучший вариант его расположения в гостиной или спальной комнате, которые, вероятно, должны быть самым посещаемым местом в доме.

Комнатным термостатам нужен свободный поток воздуха для измерения температуры, поэтому они не должны быть закрыты шторами или заблокированы мебелью. Соседние с электрическим терморегулятором приборы могут мешать корректной работе устройства. К ним относятся лампы, телевизоры, соседские котлы через стену, сенсорные выключатели.

Термостатические регулирующие клапаны

Термостатический клапан простое решение задачи получения теплоносителя заданной температуры за счёт осуществления подмеса более холодной воды к более тёплой. Вид трехходового клапана представлен ниже:

Схема включения трехходового клапана в систему отопления:

Схема обвязки твердотопливного котла с применением термостатического трехходового клапана:

Схема обвязки газового котла с применением термостатического трехходового клапана:

Термостатический клапан радиатора позволяет контролировать температуру в комнате путём изменения потока горячей воды через радиатор. Они регулируют поток горячей воды через радиатор, но не управляют котлом. Такие устройства должны быть установлены, чтобы настраивать температуру, которая нужна в каждой отдельной комнате.

Эта идея должна рассматриваться как дополнение к установке терморегулирования. Также подобные устройства нуждаются в периодической переналадке и регулярной проверке работоспособности (каждые полгода во время смены режимов работы).

Самодельный внешний терморегулятор для котла: инструкция

Ниже представлена схема устройства самодельного терморегулятора для котла, которая собрана на микросхемах Atmega-8 и серии 566, жидкокристаллическом дисплее, фотоэлементе и нескольких температурных датчиков. Программируемая микросхема Atmega-8 и отвечает за соблюдение заданных параметров уставок терморегулятора.

Собственно говоря, данная схема включает или выключает отопительный котёл при понижении (повышении) температуры наружного воздуха (датчик U2), а также выполняет эти действия при изменении температуры в комнате (датчик U1). Предусмотрена корректировка работы двух таймеров, которые позволяют регулировать время указанных процессов. Кусок схемы с фоторезистором влияет на процесс включения котла по времени суток.

Датчик U1 стоит непосредственно в комнате, а датчик U2 на улице. Подключается к котлу и устанавливается рядом с ним. При необходимости можно добавить электрическую часть схемы, позволяющую включать отключать агрегаты большой мощности:

Ещё одна схема терморегулятора с одним параметром регулирования на базе микросхемы К561ЛА7:

Собран терморегулятор на базе микросхемы К651ЛА7 отличается простотой и лёгкостью при регулировке. Наш термостат – это специальный терморезистор, который значительно уменьшает сопротивление при нагревании. Данный резистор включён в сеть делителя напряжения электричества. В этой цепи также расположен резистор R2, при помощи которого мы и можем устанавливать необходимую температуру. На основе такой схемы можно сделать термостат для любого котла: Бакси, Аристон, Эвп, Дон.

Еще одна схема на терморегулятора на базе микроконтроллера:

Устройство собрано на базе микроконтроллера PIC16F84A . Роль датчика выполняет цифровой термометр DS18B20. Малогабаритное реле управляет нагрузкой. Микропереключатели задают температуру, которая высвечивается на индикаторах. До сборки потребуется запрограммировать микроконтроллер. Сначала сотрите все с чипа и потом перепрограммируйте, а далее произведите сборку и пользуйтесь на здоровье. Устройство не капризное и работает нормально.

Стоимость деталей 300-400 рублей. Аналогичная модель регулятора стоит в пять раз дороже.

Несколько советов напоследок:

• хоть к большинству моделей и подходят разные варианты термостатов, все же желательно, чтобы терморегулятор для котла и сам котёл были произведены одним производителем, это значительно упростит монтаж и сам процесс эксплуатирования;
• перед покупкой такого оборудования нужно просчитывать площадь помещения и необходимую температуру, чтобы избежать «простоев» техники, и смены проводки в связи с подключением приборов более высокой мощности;
• перед установкой оборудования нужно позаботиться о теплоизоляции помещения, иначе высокие теплопотери будут неизбежны, а это дополнительная статья расходов;
• если, неуверены, что нужно приобретать дорогостоящую технику, то можно провести потребительский эксперимент. Приобрести более дешёвый механический термостат, отрегулировать его и посмотреть результат.

Помимо водонагревателя систему отопления рекомендуется укомплектовывать также различной полезной автоматикой с датчиками. Одним из таких устройств является комнатный термостат для газового котла, сильно упрощающий управление оборудованием для нагрева теплоносителя. Этот терморегулятор помогает существенно сократить затраты топлива и обеспечивает поддержание максимально комфортной для людей температуры воздуха в доме.

Содержание

Зачем он нужен?</li>Принцип работы</li>Основные типы и особенности</li>Выбор и установка</li>

Зачем нужен термостат?

Без комнатного термостата обычный газовый котел включается и выключается, отслеживая температуру в трубах водяного отопления. При первоначальном включении он нагревает теплоноситель до установленных параметров, а потом гасит факел в топке. Затем по мере охлаждения воды он вновь запускается и начинает цикл нагрева до нужных значений заново.

Однако на температуру воздуха в комнате влияют не только радиаторы отопления. При одинаково нагретых батареях в солнечный день она в помещении несколько выше, а холодной ночью наоборот немного ниже. Поступление тепла от солнца и теплопотери через окна со стенами никуда не исчезают.

В результате горелка газового котла постоянно зажигается и гаснет, а о температурном комфорте в комнатах говорить не приходится – то холодно, то жарко. Приходится регулярно открывать / прикрывать краны на радиаторах. Однако не каждая схема отопления частного дома предусматривает подобное, что вынуждает вручную подстраивать работу уже самого котла. А это неудобно и требует постоянного хождения к водонагревателю.

Установка комнатных терморегуляторов для газовых котлов позволяет:

• Упростить поддержание нужной температуры в обогреваемом коттедже;

• Сэкономить на газе, его расход при наличии воздушного термостата снижается на 20–30%;

• Избавиться от необходимости все время контролировать настройки котла;

• Продлить срок службы котельного оборудования.

Контроль температуры — экономия ваших денег

Вода в батареях остывает быстрее, чем комнатный воздух. Чтобы поддерживать теплоноситель горячим, газовому котлу приходится включаться на пару минут четыре–пять раз в час. А вместе с ним обычно работает и циркуляционный насос. Такой жесткий режим неизбежно приводит к их быстрому износу. Но если в системе есть комнатный термостат, то количество циклов «включения / выключения» водонагревателя и насосной техники уменьшается в полтора–два раза.

В итоге с воздушным терморегулятором оборудование служит дольше, чем без него. Причем им рекомендуется укомплектовывать как газовый, так и электрокотел для отопления частного дома либо квартиры. А вот с твердотопливным аналогом такой прибор устанавливать не стоит. Регулировать им процесс горения дров или угля получится, только если печь имеет вентилятор для принудительного поддува кислорода.

Принцип работы комнатного термостата

Воздушный термостат для газового котла внутри имеет термочувствительный элемент. В этом датчике температуры находится газ, который расширяется при нагреве и сжимается при охлаждении. В результате этих процессов происходит замыкание / размыкание контактов цепи питания газового оборудования.

В зависимости от модели терморегулятор может иметь:

• Один или несколько температурных датчиков;

• Цифровой таймер программирования рабочих режимов котла;

• Механический регулятор выставления необходимого температурного режима;

• Дисплей с программным блоком управления.

Беспроводной термостат TEPLOCOM TS-2AA/3A-RF, цена около 6000 рублей

Самым простым является девайс с механическим переключателем, с помощью которого выставляются параметры режимов включения и выключения котельного оборудования. Наиболее продвинутыми считаются термостаты с программируемым блоком управления, позволяющим задать установки работы отдельно для дня и ночи. Это как насосная станция и простой насос для скважины – функции в целом выполняют одинаковые, но возможности у них различаются.

Схема установки TEPLOCOM TS-2AA/3A-RF

Основные типы и особенности терморегуляторов

По технологии передачи сигнала с датчика комнатной температуры на управляющий блок рассматриваемые терморегуляторы бывают проводными и беспроводными. В первом случае термостат с газовым котлом соединяется прокладываемыми по всему коттеджу проводами. Второй вариант – это отдельный модуль рядом с водонагревателем и термодатчики в комнатах дома, передающие информацию на прибор управления по радиоканалу.

Модель с RS-связью TECH ST-280, цена около 12000 рублей

По функционалу термостат может быть:

1. Простой (механический) – рассчитан лишь на поддержку заданной комнатной температуры.

2. Программируемый – позволяет настраивать режимы для разного времени суток и каждого дня в неделе.

3. С дополнительным сенсором влажности.

Механический вариант Baxi RAA20 от SIEMENS, цена около 2600 рублей

Выбор конкретной модели зависит от конфигурации отопительной системы и пожеланий хозяина дома по уровню контроля микроклимата в жилище. Но чем больше в приборе функций и возможностей, тем он дороже. Часто выгодней всего бывает выбрать самый простой, надежный и недорогой вариант.

Программируемый вариант Jung TRUDME231AT, цена около 30000 рублей

Рекомендации по выбору и установке

Выбирая модель комнатного термостата для газового котла, следует ориентироваться на имеющиеся у прибора границы по температуре, размеры помещения и характеристики отопительного водонагревателя.

Если ремонт в комнатах уже сделан, то стоит подобрать беспроводное устройство. Для него не придется прокладывать провода. Если во главе угла желание максимально оптимизировать функционирование всей системы обогрева, то лучше программируемого терморегулятора варианта не найти. Он позволяет более тщательно контролировать температурные параметры воздуха и рабочие режимы котла.

При установке рассматриваемого регулятора надо следить, чтобы термодатчики:

• Были расположены на высоте около 1,5 метров и на внутренних стенах;

• Не оказались закрытыми шторами, портьерами и мебелью;

• Находились на удалении минимум в метр от окон, дверей и радиаторов отопления.

Покомнатная установка

Воздух вокруг термотдатчиков должен циркулировать свободно. Помещать их в шкаф или за декор недопустимо. Также нельзя монтировать эти сенсоры на выходящих на улицу стенах и около дверей. Это приведет к неправильным показаниям из-за сквозняков и большего охлаждения внешних ограждающих конструкций по сравнению с внутренними перегородками.

В идеале приобретать комнатные термостаты следует от того же производителя, который изготовил имеющийся котел. Так их проще подключать и настраивать, а работать они вместе будут с меньшим количеством сбоев и прослужат дольше.

Чтобы установить подобный регулятор, особыми навыками в электротехнике и теплоэнергетике обладать не требуется. Выносные сенсоры монтируются на стенах. А подсоединение проводов осуществляется посредством клемм на корпусе. Надо лишь не перепутать жилы. В инструкциях к котлам и этим приборам схемы подключения описаны максимально подробно. Стоит такой прибор в программируемом исполнении недешево, но окупается буквально за пару отопительных сезонов.

Читайте также другие материалы по разделу «Отопление»:

Смотрите также видео об установке комнатного термостата для газового котла

Читайте про другие наши материалы:

Датчики температуры, используемые в котлах, могут быть внутренними и дополнительными внешними (выносными). Внутренние регулируют работу котла в зависимости от температуры теплоносителя, что подразумевает не самый точный способ измерения и наличие инертности. Внешние температурные датчики передают информацию о температуре воздуха в помещении или на улице, что позволяет совершенно точно регулировать мощность котлоагрегата, стабильно поддерживать заданный уровень температуры даже при постоянных резких изменениях погодных условий.

Стоимость наружных датчиков в пределах 1 300-2 500 рублей, подключить и настроить их работу можно самостоятельно.

Как происходит взаимодействие датчика с котлом

В зависимости от модели котла, существует 2 способа взаимодействия: напрямую и через комнатный термостат.

Подключить датчик температуры напрямую можно лишь к моделям котлов с наличием такой возможности (соответствующая автоматика и клеммная колодка/разъем на котле), о такой возможности сообщается в технических характеристиках модели. Например, возможность подключения термодатчиков имеют такие модели, как: линейка Baxi ECO Four, линейка Baxi LUNA-3, Buderus Logamax U072, Viessmann Vitopend 100-W и большинство других современных моделей газовых котлов.

Подключение внешнего управления напрямую поддерживают и электрические, а также твердотопливные котлы.

Если котел имеет простую малофункциональную автоматику, внешний датчик лучше подключить через электронный комнатный термостат с возможностью программирования. Программирование работы котла позволяет задать шаблон работы системы отопления, например, снизив температуру до 15 градусов на рабочее время, когда хозяев нет дома, что позволит существенно сэкономить на отоплении, вне зависимости от вида используемого топлива. Стоимость хорошего термостата порядка 1 500-3 000 руб., но окупается он, при грамотном использовании, за несколько месяцев эксплуатации.

Комнатный термостат уже имеет встроенный датчик температуры, измеряющий температуру в помещении, в котором он установлен. Чтобы реализовать погодозависимое управление, необходимо докупить универсальный уличный датчик температуры. Терморегуляторы, уже имеющие в комплекте датчик уличной температуры, продаются крайне редко. Однако зачастую в комплекте поставки имеется термодатчик для теплых полов.

Как выбрать комнатный термостат и экономить до 30% в месяц на отоплении

В целом, для организации оптимальной схемы контроля системы отопления достаточно три датчика температуры: внешний комнатный, уличный и для теплых полов.

Устройство и принцип работы

Термодатчики – это в большинстве случаев термочувствительные жидкости или металлы, помещенные в небольшой герметичный корпус: при нагревании термочувствительные жидкости расширяются, а металлы образуют сопротивление или термоэлектрический эффект (когда контакты соединенных проводников находятся при различных температурах).

Таким образом, с помощью механического воздействия термочувствительных элементов информация передается на термостат или напрямую на автоматику котла, которые регулируют мощность горелки, включают или выключают котел. Информация с внешних термодатчиков всегда является приоритетной, это значит, что термостат задает режим работы котла (вплоть до полного отключения или внепланового розжига) вне зависимости от программы внутренней автоматики.

Уличные модели дополнительно помещены в пластиковый защитный корпус, защищающий их от механического воздействия и влаги.

Существующие виды

Классификация по способу измерения температуры

• термопары – самые первые и высокоточные датчики, но точность их показаний довольно трудно снять и интерпретировать в программу автоматики. Их действие основано на взаимодействии двух разных металлов, спаянных между собой. При их нагревании возникает слабый электрический ток;
• терморезисторы – более простые в интерпретации и точные датчики, действие которых основано на увеличении сопротивления термочувствительных материалов при росте температуры внешней среды;
• манометрические датчики – их действие основано на расширении термочувствительной жидкости или газа при нагреве, что в создает определенное давление в закрытом объеме;
• цифровые – это современные сенсоры (цифровые термометры), работающие по принципу вычисления и преобразования. Отличаются высокой точностью (до 0,5°C) и большим диапазоном измеряемых температур (от -55°C). Известные примеры – DS18B20, LM75A.

Классификация по способу размещения

• накладные – прикладываются к трубам, радиаторами или системе водяных теплых полов;
• погружные – погружаются в теплоноситель, например, опять таки, в системе водяных теплых полов;
• комнатные – слабозащищенные от внешних воздействий, имеющие небольшой диапазон измеряемых температур поэтому предназначенные для измерения воздуха исключительно в помещении;
• уличные – устойчивые к несильным механическим воздействиям и влаге, часто дополнительно защищенные корпусом, имеют более высокий диапазон измеряемых температур.

Обратите внимание, что небольших беспроводных датчиков не бывает, поскольку для их питания, считывания и передачи сигнала нужен как минимум контроллер. Поэтому беспроводным может быть термостат, включающий в себя комнатный датчик, но не сам небольшой термодатчик для котла отопления.

Как выбрать выносной термодатчик

Выбор зависит от того, как датчик будет взаимодействовать с котлом: напрямую или через термостат.

Подключаемый напрямую к котлу

Здесь выбор невелик: как правило, это 1-3 модели, разработанные тем же производителем, что и котел. Их совместимость с конкретными моделями или линейками моделей котлов указана в технических характеристиках и инструкции. Кабель для соединения термодатчика с котлом (обычно двухжильный с сечением от 0,5 мм²) необходимо докупать отдельно. Точные требования к сечению и сопротивлению указываются в инструкции датчика.

Подключаемый к термостату

В редких случаях уличный датчик идет в комплекте с комнатным термостатом, но чаще всего в комплекте прилагается датчик для измерения температуры теплых полов. Для учета уличной температуры к термостату подключают универсальные уличные датчики температуры: от Gira, Tim, Shuft (ATF2-NTC10K) или Теплолюкс (TST02). Здесь важно обратить внимание на:

• диапазон измеряемых температур – например, у Теплолюкс TST02 он от +5 до +45°С, что неприменимо в холодное время года;
• степень влагозащиты;
• точность измерения/погрешность – допустимой считается погрешность в +-1°C, хорошим результатом – +-0,5°C;
• длинна кабеля – как правило, кабель длинной 2-6 м уже соединен с термодатчиком.

Как подключить термодатчик к котлоагрегату

Уличный датчик температуры для котла отопления устанавливается с наружной стороны стены отапливаемого здания с соблюдением таких требований:

• стена должна быть исключительно северной или северо-восточной, для избежания попадания прямых солнечных лучей. Если попадание все равно предполагается, необходимо защитить сенсор козырьком;
• по возможности необходимо избегать установки датчика в места повышенной влажности и высокой степенью образования плесени;
• стена должна иметь толщину и степень теплоизоляции, достаточную для исключения нагрева датчика теплом отапливаемого помещения;
• не рекомендуется и установка измерительного прибора вблизи кондиционера, дымохода, вытяжных или приточных каналов, любых других конструкций, способных повлиять на результаты измерения.

Сам датчик крепится к стене анкерными болтами, например 5х25, подключается к соответствующему разъему/клемме котла или термостата при помощи двухжильного кабеля (параметры сечения и сопротивления указываются в инструкции датчика температуры), соединения герметично изолируются муфтой.

Правильная установка и подключения не вызывает особых проблем, поскольку подробные алгоритмы всегда описываются в инструкции.

В регулировке и калибровке датчики температуры не нуждаются, а работоспособность и точность проверяется на практике (по комнатной температуре).

Цены

Производитель (предназначен для котлов производителя)	Цена, руб.
Специализированные
BAXI	1 400
Protherm S010075 для котлов Пантера, Гепард, Скат	2 550
Ariston	2 100
Ferroli	1 100
Универсальные
Shuft ATF2-NTC10K	2 100-2 250
Gira 130200	2 280-2 900

Где купить внешний датчик температуры для котла отопления

1. MirCli – https://mircli.ru/aksessuary-dlya-otopleniya/datchiki-temperatury/.
2. ТеремОнлайн – https://www.teremonline.ru/catalog/otoplenie/pribory-upravleniya/3548_temperaturnye-datchiki/.

Используемые источники:

• https://prodatchik.ru/vidy/datchik-temperatury-dlya-kotla-otopleniya/
• https://prof-kirpich.ru/otoplenie/datchik-komnatnoj-temperatury-dlya-gazovogo-kotla.html
• https://www.asutpp.ru/termoregulyator-dlya-kotla-regulyator-temperatury.html
• https://sdelat-dom.ru/remont/otoplenie/termostat-dlya-gazovogo-kotla/
• https://gradusplus.com/kotly/obustrojstvo-kotelnoj/datchik-temperatury-dlya-kotla-otopleniya/
