Подключение газового котла — это достаточно трудоемкое и сложное мероприятие, в ходе которого очень важно выполнять все правила проведения работ. Неисполнение требований к монтажу газового котлоагрегата в индивидуальном доме – это вероятность столкнуться с серьезными проблемами.

Такие нарушения могут стать причиной пожара, взрыва газовоздушной смеси, отравления продуктами горения, неэффективной работой оборудования. При неправильной обвязке котла, газовая служба не даст разрешение на подключение и ввод его в эксплуатацию.

От правильности монтажа зависит корректная работа котла

Основные требования при проектировании

Проектирование котла — самый важный этап в процессе строительства. Все требования по монтажу котлов, работающих на газовом топливе должны отвечать следующим разделам СНИП:

1. Дома жилые одноквартирные, No 31-02/2001.
2. Газоснабжение, No 2.04.08/87.
3. Отопление, вентиляция и кондиционирование, No 41-01/2003.
4. Пожарная безопасность зданий и сооружений, No 21-01/97.
5. Внутренний водопровод и канализация зданий, No 2.04.01/85.

Для того, чтобы исключить ошибки, которые могут привести к финансовым потерями, необходимо обратиться в проектную компанию, имеющую опыт выполнения проектных работ по установке котлов.

Перед заключением договора, удостоверяются, что подрядчик обладает полным пакетом разрешительных документов на осуществление такого вида работ. Далее заказчик совместно с проектной организацией составляет техническое задание, в котором обозначаются все требования к будущей установке.

На базе этого документа проектантами разрабатываются инженерные решения, составляется технико-экономическое обоснование, рассчитываются тепловые нагрузки.

Эта организация, по просьбе заказчика, также может взять на себя оформление согласований проекта в контролирующих органах и обеспечить полную комплектацию котельного оборудования.

Какие документы должны быть готовы и кто их выдает

После выполнения проекта, потребуется получить согласования с газовой службой и коммунальными предприятиями.

Сначала нужно определиться с документацией. Источник фото: az.all.biz

Процесс подготовки документации:

1. Получение технических условий (ТУ). Необходимо направиться к местным газовикам. Для оформления заявления нужен часовой расход топлива котла, который определяется проектным решением. ТУ выдаются через 1-2 недели.
2. Согласно ТУ выполняют проект установки газового оборудования, обычно он включается в раздел «Газовое хозяйство» общего проекта на котел.
3. Разработанный проект передается на утверждение в газораспределительную компанию, выдавшую ТУ.

В эту же организацию с заявлением, одновременно, подается техпаспорт котлоагрегата, заводские инструкции, сертификаты и экспертиза о соответствии котла государственным стандартам.

Согласование может проходить в течение от 10 дней и до 3-х месяцев, все будет зависеть от сложности материала. При отказе, инспекция должна выдать перечень исправлений для устранения недостатков.

В случае, если все поправки выполнены, ставятся печати на проекте и можно начинать установку котла. Несанкционированное подключение к газовой магистрали влечет за собой наложение огромных штрафных санкций на владельца котла.

Можно ли установить самовольно

Технически подготовленный собственник котла, вполне может самостоятельно смонтировать газовую запорную арматуру, клапан-отсекатель, счётчик и датчик загазованности воздуха.

Тем не менее, обвязку котла к газовой магистрали и все работы на ней имеют право выполнять только работники газовых служб, они же выполняют первый запуск оборудования.

Это обязательное условие по безопасному подключению газового котла, которое разрешает выполнение подобных работ компаниями и специалистам, имеющим специальный допуск. А вот обвязку газового котла к системе отопления можно выполнять самостоятельно.

Требования к помещению и воздухообмену

Для обеспечения нормального воздухообмена в помещении при работе котла, потребуется оборудовать эффективную систему естественной вентиляции, обеспечивающей 3-х кратный часовой воздухообмен комнаты.

При расчете приточной вентиляции к данному показателю добавляют объем воздуха, нужный для процесса горения, величину которого берут из паспортных данных.

Важно позаботиться о вентиляции в помещении с котлом

Основные требования к помещению, где будет установлен котел:

1. Наименьшая высота помещения — 2.0 м, кубатура — 7.5 м3. В случае, когда котлов устанавливаются два и больше, то габариты изменяются соответственно на 2.5 м и 13.5 м3.
2. Не допускается установка отопителей в подвалах, санузлах, ванных комнатах, и коридорах, а также в комнатах без форточек.
3. Стенки котельной обязаны быть защищены огнестойкими материалами либо особыми жаростойкими панелями.
4. Остекление выполняется из соотношения на 10 м3 комнаты — 0.3 м2 окон.
5. В помещении оборудуется контур защитного заземления.
6. Сечение дымохода должно соответствовать мощности котлоагрегата, а по диаметру соответствовать дымовому патрубку, на выходе из котла.
7. Для обслуживания агрегата должны быть свободные проходы: фронт котла — от 1.25 м, по бокам от 0.7 м.
8. При размещении газохода выдерживают максимальное расстояние от вертикального газохода до котла — не более 3.0 м.

Пошаговая инструкция подключения газового котла своими руками

Перед монтажом распаковывают котел и проверяют комплектность поставки по технической документации завода-изготовителя, которая прилагается к агрегату.

Инструкция монтажа газового котла:

1. Подготовка настенного крепления, используется особый кронштейн, поставляемый в комплекте поставки котла.
2. Обвязка системы отопления. Она может быть однотрубная и двухтрубная.
3. Установка на обратке сетчатого фильтра для очистки сетевой воды перед поступлением в котел.
4. Обустройство водяного узла, трехходовых кранов или «американканок», предохранительных клапанов, обратных клапанов, манометров и термометров.
5. Подключение комнатного термостата газовому котлу.
6. Присоединение к магистрали газа выполняет специалист с допуском. Он также проводит первый пробный запуск оборудования.
7. Присоединение к электрической сети. Как правило, применяется обычная однофазная схема подключения газового котла. Профессионалы советуют включать котлоагрегат к электросети через стабилизатор и иметь, в качестве резервного аварийного источника тока — генератор.
8. Устройство системы дымоудаления. Выполняется монтаж дымоотвода для закрытых топочных устройств с использование специализированных коаксиальных труб.
9. Подготовка к первому пуску. Предварительно систему теплоснабжения медленно заполняют водой, для того, чтобы вывести из контура максимальный объем воздуха.
10. Перед первым запуском котла проводится опрессовка системы на герметичность.

Подключение двухконтурного котла

На практике во многих двухконтурных котлоагрегатах размещение штуцеров для подачи воды и газа имеют схожесть:

1. У основания агрегата посередине размещен короткий отрезок газовой трубы, слева и справа от него располагаются полудюймовые штуцера холодной воды и ГВС, поближе к кромкам устройства находятся патрубки отопительной системы, с левой стороны — подающая линия, а с правой — обратная. Схема двухконтурного котла. Источник фото: barnaul.blizko.ru
2. С целью предупреждения попадания в котлоагрегат грязи, которая образовывается при взаимодействии воды с металлическими стенками труб и радиаторов, при обвязке двухконтурного устройства, на обратный патрубок устанавливают фильтр грубой очистки воды. В случае, если проигнорировать данное требование, то в агрегате очень скоро перестанет циркулировать вода, а металл внутреннего бойлера перегорит из-за плохого охлаждения. Фильтр устанавливается напрямую на обратный патрубок со стрелкой к устройству.
3. Для отсечки аппарата от контура отопления во время ремонта и профилактики, на подаче и обратке котла устанавливают запорные вентиля.
4. Для того чтобы переключать теплоноситель на разные контуры нагрева — отопления и горячего водоснабжения, на подающей линии устанавливается трехходовой кран или «американка» и подключается термостат к газовому котлу.

Схема подключения одноконтурного котла

Обвязку одноконтурного котла выполняют по установленным нормам и стандартам. Практически, их схемы подключения ничем не отличаются от двухконтурных котлов, за исключением того, что теплоноситель используется только для отопительного контура. Отопительный котлоагрегат присоединяется к газопроводу с применением гибкого газового рукава.

Ошибочное включение может привести к пожару и взрыву. Поэтому устанавливают на котел специальные гибкие шланги для газа, водопроводные изделия для этих целей устанавливать запрещается. Основные правила:

1. Монтаж устройств производят в помещении, отделенного от жилых комнат.
2. Объем комнаты, где устанавливается агрегат, должен быть не менее 14 м3. Около него должно быть свободное место для технического обслуживания.
3. Подсоединение участков отопления выполняется строго по схеме, обозначенной в технической документации, поставляемой заводом-изготовителем во время покупки прибора.
4. Подсоединение к котлу внешнего водонагревателя возможно только лишь в варианте, если оно разрешено технической документацией.
5. В тепловой схеме котла непременно обязаны быть предусмотрены система химочистки подпиточной воды для котла и установка терморегуляторов.
6. Энергозависимые модификации котлоагрегатов подсоединяются через стабилизатор либо ИБП.

Схема с бойлером

Различные современные модели котлоагрегатов изначально имеют встроенный теплообменник для нагрева горячей воды. Для тех, у кого такого нагревателя нет, в схему добавляют внешний емкостный водоподогреватель. Для частного дома эффективнее будет работать вариант с бойлером косвенного нагрева.

Несмотря на то, что существенных различий в обвязке между такими схемами теплоснабжения — не существует, превосходство схем с бойлером косвенного нагрева, все же есть и заключается оно в том, что владельцу не понадобится тратить силы и средства на поиск специальных компонентов и оборудования для обвязки.

Обвязка с бойлером. Источник фото: remoo.ru

Основные мероприятия по обвязке газового котлоагрегата с водонагревателем косвенного нагрева:

1. Бак и агрегат устанавливают на дистанции 2-3 метра друг от друга.
2. Водонагреватель должен иметь малый контур нагрева, закольцовывая через себя подающий и обратный трубопровод.
3. На подаче размещают трехходовый клапан для переключения теплоносителя по разным контурам нагрева.
4. После подогрева воды в водонагревателе до требуемой температуры, греющий теплоноситель через трехходовой кран поступает в контур отопления.

Отличия монтажа настенного и напольного котла

Различие монтажа настенных и напольных котлов заключается в их конструкциях и размерах. В первом случае агрегаты более легкие и при их установке особые требования предъявляются к подготовке стенового покрытия, аналогичных требованиям при подключении газовых колонок.

Стенка или перегородка, для размещения устройства, обязана быть крепкой, для того, чтобы выдерживать вес конструкции. Ее надо защитить огнеупорным стройматериалом, чтобы обеспечит теплоизоляцию от горячих поверхностей котла.

Агрегат закрепляют на расстоянии 5 см от стенового крепления и не менее 50 см от остальных стен и потолка. Расстояние до пола должно быть не меньше 80 см. Устанавливают конструкцию ровно, без перекосов, параллельно настилу пола.

Подключение напольного газового котла требует установки агрегата на крепкое основание, способное удержать его весовую нагрузку. Для чего выполняют бетонную стяжку или на пол помещается лист оцинковки. При установке котла на основание, проверяют, чтобы он располагался строго параллельно уровню пола. Котел в интерьере тоже должен смотреться гармонично

Подсоединение к дымовентиляционной системе, линиям водоснабжения, отопления и электропитания при подключении напольного газового котла производится аналогично настенной модели, в соответствии с рекомендациями завода-изготовителя.

В обеих вариациях, накануне первого запуска, заполняют систему водой. Ее набирают очень медленно, чтобы удалить из отопительного контура все воздушные пробки.

Необходимо также не забывать, что установку любого котельного оборудования запрещено выполнять при отрицательных температурах. Допустимая температура для забора воздуха с улицы от 5 до 30 С.

Таким образом, можно подвести итог, что обвязку газового котла, несмотря на кажущуюся простоту, лучше выполнять специалистам, а при подключении к газовой магистрали – это обязательное условие, чтобы получить разрешение на эксплуатацию от газоснабжающей организации.

Подключение газового котла является очень важным этапом в процессе газификации строений. Помимо огромного множества существующих способов подключения эта работа достаточно опасная и выполнять ее самостоятельно можно только под четким руководством специалистов. Газовый котел по своей сути представляет высокотехнологичное оборудование и выбор способа подключения будет зависеть от многих факторов, в том числе и индивидуальных условий.

В последнее время газовое отопление стало очень популярным и на это есть свои причины. Такие, как удобное использование, нет никаких дополнительных растрат на эксплуатацию, эффективность отопительной системы, простота управления и достаточно приемлемая цена топлива.

Этапы подключения газового котла

Процесс подключения котла к системе очень трудоемкий и нуждается в правильном профессиональном подходе. В стремлении сэкономить и попытке самостоятельного выполнения этих действий может привести к нежелательным последствиям, к тому же все гарантии на прибор при подключении своими руками будут аннулированы.

Этапыподключения: монтаж устройства, присоединение отопительного контура и отопительной системы, а также к газопроводной трубе.

Все этапы имеют свои особенности, соблюдать которое крайне важно для достижения безопасности и эффективной эксплуатации всей отопительной сети.

Прежде, чем мы перейдём к ознакомления с каждым этапом, нужно разобраться от чего зависит выбор схемы подключения.

Нужно иметь в виду открытая это система или закрытая, каким образом в ней происходит передвижение теплоносителя — самопроизвольно или действием насосной установки. Сама система отопления с одним высокотемпературным радиатором или с несколькими контурами, отапливающий полы. Вид самого агрегата также очень важен — одно или двухконтурный, камера сгорания открытая или закрытая, конвекторный либо конденсационный. Все это учитывается при выборе схемы.

Установка агрегата

Для устройства напольной модели потребуется сооружение специального фундамента. Настенный вешают с помощью держателя, идущего в комплектации с прибором.

Привыбореместорасположениякотланужноучитыватьследующиенюансы:

• Помещение должно иметь открывающееся окно;
• Не должны располагаться никакие приборы рядом с газовым устройством.

Назаметку: Установитьагрегатможноисамостоятельно, ноподключениетолькоспомощьюквалифицированногоспециалиста. Послевыполненияподключенияспециалистпишетсоответствующийактоподключениииэтотдокументявляетсяосновополагающимпривыдачеразрешенияовводевэксплуатациюприборагазовойслужбой.

Подключение одноконтурных устройств

Схема заключается в подключении к котлу водонагревающего устройства, который представлен термоизолированной емкостью, посредством  клапана с терморегулятором с водой. В бойлере имеется спиралевидный теплообменник, по которому происходит передвижение нагретой воды.

Здесь в приоритете водообеспечение. При остывании воды в бойлере, происходит срабатывание датчика и все количество нагретого теплоносителя из котла стремиться в водонагреватель. Здесь он передает свою тепловую энергию и течет в обратном направлении. Этот процесс непрерывно повторяется  до того момента, пока вода в электронагревателе не достигнет необходимой температуры. После чего трехходовой клапан опять срабатывает и вещество для передачи тепла стремиться к системе отопления, где будет происходить его циркуляция уже принципу от котла к отоплению и обратно до того, как вода в бойлере не начнет остывать.

Заметка: Когдапроисходитнагреваниеводыбойлера, передающеетепловеществонепередвигаетсяпосистемеотопления. Какоевремязайметнагреваниебойлеразависитотегоразмера. Так, кпримеру, нагревбойлераразмеромвдвестилитровнагреваетсяоколошестичасов, аегоподогреваниеможетзанятьнеболеечаса. Восьмидесятилитровыйбойлернагреетсязадвадцатьминут. Однако, этонекакнеможетповлиятьнатемпературувашегожилища,т.к. затакойкороткийсроконнеостынет.

Тонкости присоединения двухконтурного типа

Эта схема будет немного сложнее. Так как здесь имеется 2 элемента теплообмена, для отопления и гвс, и будет происходит соединение четырех патрубков к трубам различного назначения.

Соединение основного теплообменника происходит с отоплением,а второго по двум сторонам с гвс, и водопроводом. Вся автоматическая система таких котлов располагается внутри, в том числе циркуляционный насос, трехходовой клапан, запарная арматура. Принцип работы режима гвс схож с работой одноконтурного типа с бойлером. Основная функция принадлежит тому же трехходовому клапану.

Многие системы не предполагают использование насоса, т.к происходит естественная циркуляция.

В случае с предусмотренным насосом, его устанавливают на обводном контуре. Установка грязевика происходит перед насосной установкой, а по сторонам ставится запорная арматура(американка). Это делается для облегчения снятия для прочищения без сливания теплоносителя. Подключение 2 устройства теплообмена для гвс происходит почти также. Только на соединительном контуре с водопроводной трубой лучше поставить фильтрующее устройство для задержания частиц грязи.

Подсоединение к электричеству

Котел может подключаться к электрической энергии 2 способами: с помощью кабеля и вилки для розетки и с использованием трехжильного изолированного кабеля.

Назаметку: Подключениегазовогоприборакэлектросетипроизводитсяспомощьюавтоматическоговыключателякраспределительномущитусобязательнымзаземлением.

Не далеко от агрегата устанавливают автомат отключения. Даже при наличии своего провода и вилки лучше сделать отдельную электророзетку  через защитный автомат.

Особенности соединения с дымоходом

Для одного типа котлов нужен обычный дымоход, вторым соосный, а некоторые вовсе в нем не нуждаются. Первым и главным правилом при соединении дымохода считается то, что диаметр его трубы берется такой же, как у выходного патрубка. Какого диаметра будет дымоход вычисляется исходя из показателя мощности. Так например, для мощности в 24 кВт диаметр будет равен 120мм, для 30кВт -130 и т. д.

Диаметр патрубка, соединяющегося с агрегатом берется до двадцати пяти сантиметров.

Некоторые виды котлов, имеющие закрытую камеру сгорания, нуждаются в значительном притоке воздуха, который может быть обеспечен форточкой или устройством дополнительной приточной трубы. Материал для дымохода  должен быть стойкий к воздействию кислот.

Важно: Запрещеновкачествесоединяющегоучасткакотласдымоходомгофру, атакжедымоходделатькирпичным, т. к. впроцессегорениякислотныепарыбудутспособствоватьразрушениюегостенок.

Монтаж коаксиального дымохода производится в строго горизонтальном положении с выводом в стену. Этот дымоотвод представлен конструкцией трубы в трубе. Внутренняя часть трубы выполняет функцию отведения паров из агрегата, а наружная нужна для поступления воздуха к камере сгорания. Благодаря этому воздух нагревается и увеличивается эффективность котла.

Даже самый роскошный интерьер и привлекательный декор не будут радовать домочадцев, если им придется страдать от сырости и холода. Согласитесь, что комфортная температура – главный залог уюта. Поэтому установка газового котла Protherm становится ключом к полноценному благоустройству квартиры или дома. Но как это правильно сделать и можно ли обойтись своими силами?

В этой статье детально поговорим об особенностях монтажа котлов, о нюансах и схемах подключения популярных моделей бренда. Только при соблюдении норм и требований при установке газовое оборудование бренда долгие годы служит без перебоев, обеспечивая жилье теплом каждый дом.

Особенности монтажа газового оборудования Protherm

Установка газовых котлов Протерм, как и монтаж любого отопительного оборудования, имеет свои особенности. В зависимости от вида котла потребителю придется учесть некоторые нюансы, которые влияют на безопасность эксплуатации и энергоэффективность техники.

Общие требования к установке котлов

При монтаже настенных газовых котлов Protherm необходимо соблюдать минимальное допустимое расстояние между котлом, потолком и полом. При навешивании котла до потолка должно оставаться не менее 50-ти см, до пола – 80 см.

Если стена, на которую осуществляется монтаж котла, изготовлена из горючих материалов, ее нужно дополнительно оснастить металлическим листом толщиной не менее 3 мм.

Предварительно стоит уделить внимание и проводке. Кабель, от которого будет запитан котел Протерм, должен быть протянут без изгибов и заломов. Учтите, проводка будет обеспечивать работу только газового оборудования, подключать к ней другую технику нельзя. Обеспечьте котел заземлением.

На схеме представлена схема стандартного заземления газового котла. Контур заземления можно обустроить собственными силами

После распаковки перед установкой промойте трубы, чтобы избавить все полости от пыли. Грязь может засорить систему котла Protherm, поэтому предварительное очищение обязательно.

Если выбор пал на тяжелую напольную модель, на месте монтажа рекомендуется сделать стяжку или уложить бетонные плиты. Важно, чтобы готовая платформа была выставлена строго по уровню. Больше технических норм и требований к установке напольных котлов мы привели в другой нашей статье.

Если модель требует подключения к дымоходу, обязательно проверяйте тягу перед подсоединением к системе. Дополнительно стоит полностью проинспектировать проходимость дымохода, прочистить его шахту.

Газовые агрегаты производства словацкой компании различаются по типу монтажа и мощности:

1. Настенные котлы обладают меньшей мощностью, но стоят ощутимо дешевле. При этом характеристики техники позволяют полноценно отопить частный дом.
2. Напольные газовые котлы Protherm обладают большей производительностью, стоят дороже, при монтаже занимают ощутимо больше места. Перед установкой может понадобиться заливка отдельного фундамента. Поэтому модели менее популярны среди домохозяйств, однако все равно пользуются спросом среди владельцев больших по площади домов.

Ниже более подробно рассмотрены популярные серии и модели газовых котлов.

Линии настенных газовых котлов бренда

Благодаря привлекательной цене и относительной компактности настенные котлы пользуются большим спросом. Protherm выпускает несколько линий оборудования для создания эффективной отопительной системы в частном доме или квартире в многоэтажном здании.

В офисах официальных представителей можно ознакомиться с линейками продукции завода в комфортных условиях, посмотрев технические характеристики и получив, при необходимости, профессиональную консультацию

На отечественном рынке востребованы три линейки.

1. Серия «Пантера» включает шесть производительных моделей мощностью 12-35 кВт с маркировкой KTV, KOV и KTO. Ряд KTV оборудован системой принудительного отвода продуктов сгорания, поэтому подходит для помещений без дымохода. Модели серии KOV подключаются к дымоходу с естественным отводом.
2. Линейка котлов «Рысь» представлена тремя моделями мощностью 24 и 28 кВт с системой принудительного отвода продуктов сгорания.
3. Двухконтурные котлы «Гепард» мощностью 23 кВт включают модели 23 MOV и 23 MTV. Модификации отличаются отводом продуктов сгорания: в 23 MOV он происходит естественно, в 23 MTV – принудительно.

Агрегат необходимо выбирать, отталкиваясь от его потенциальной производительности, отапливаемой площади, требований к монтажу.

Серии напольных газовых котлов Protherm

Изделия для напольного монтажа обладают серьезной мощностью, поэтому используются для отопления больших помещений с высоким уровнем теплопотерь.

Три популярные линии оборудования Протерм отлично справляются с поставленными задачами и обладают своими особенностями, которые следует учитывать при монтаже.

Котлы «Медведь» и «Гризли»

Напольные котлы с чугунным отопительным контуром различаются своими характеристиками.

Напольные модели Протерм больше подходят для отопления производственных помещений. Однако и это оборудование можно устанавливать дома

Каждой из моделей присущи свои функциональные особенности.

1. Модельный ряд KLZ характеризуется КПД 90-92% и мощностью 20-50 кВт. Устройства оснащены встроенным бойлером на 90 л и системой электрозажигания.
2. Одноконтурные модели серии KLOM обладают КПД около 92% и предусматривают подключение емкости косвенного нагрева.
3. Линия PLO, как и KLOM, позволяет дополнительно встроить в систему бойлер. Мощность оборудования составляет 20-60 кВт, позволяет нагревать теплоноситель до 90 градусов.
4. Техника ряда TLO объединяет одноконтурные модели мощностью 20-50 кВт, оснащенные одноступенчатой атмосферной горелкой. Вывод дымовых газов – естественный.

Еще одно направление промышленного назначения, которое отличается от «Медведя» большей мощностью (65-150 кВт) и типом потребляемого топлива. Оборудование работает исключительно на природном топливе. Котлы оснащены ступенчатой горелкой, системой естественного удаления дыма и электророзжигом.>

Напольные котлы «Бизон»

Промышленные напольные котлы с двухходовым газоходом с реверсивным пламенем с потрясающей мощностью от 70 до 3500 кВт могут работать как на природном газе, так и на жидком топливе. При достаточно сдержанном расходе устройства имеют КПД примерно 92%.

Но перед тем, как подключить напольный газовый котел Protherm серии «Бизон», стоит озаботиться обустройством системы принудительной циркуляции теплоносителя.

Подробная схема принудительной циркуляции теплоносителя наглядно рассмотрена на схематическом рисунке. На чертеже показана необходимость установки циркуляционного насоса

Подключение оборудования достаточно сложное, однако повышенная мощность полностью оправдывает все затраты на монтаж и обслуживание агрегата.

Схемы и этапы подключения настенного котла

Монтаж газового оборудования должен проводиться специалистом. Однако схема подключения настенного газового котла Protherm должна быть доступна и понятна и рядовому пользователю. Поскольку серия «Пантера» является наиболее популярной благодаря быстрому нагреву воды по технологии Aquafast и возможности устанавливать оборудование в помещении без дымохода, рассмотрим тонкости подключения котлов на примере ряда KTV.

Этап #1 — знакомство со схемой монтажа

Первым делом нужно внимательно рассмотреть конструкционные особенности модели и схему монтажа. Вся эта информация есть в руководстве пользователя, поставляемом вместе с оборудованием.

Устройство самого оборудования представлено на схеме ниже.

Подробная схема устройства настенного котла Протерм предоставляется в каждой инструкции от производителя

Перед непосредственным монтажом необходимо тщательно продумать разводку всех труб.

Схема установки рассмотрена ниже.

Такой котел может стать центром всей индивидуальной системы отопления и водонагревания, примерная разводка в которой показана на этой схеме

Этап #2 — навешивание оборудования на стену

После того, как проверена комплектность поставки и выбрано помещение для установки, соответствующее требованиям безопасности, можно использовать монтажный шаблон, определяющий места для просверливания отверстий.

Но предварительно необходимо убедиться, что выбранная стена способна выдержать нагрузку и вес изделия, а купленные крепежи могут быть использованы на конкретном материале поверхности.

Принцип навешивания газового котла показан на схеме.

Газовые котлы Протерм навешиваются на стену стандартным способом, как и другие настенные газоиспользующие модели

Этап #3 — монтажные работы

Основные монтажные работы проходят в несколько шагов.

1. Обжимное резьбовое соединение из комплекта инсталлируется на газопровод.
2. Затем проверяется, хватает ли объема встроенного расширительного бака. Если его емкость недостаточна, следует оснастить конструкцию дополнительным расширительным баком, установив его на обратной линии системы отопления, максимально близко к котлу.
3. Если необходимость монтажа дополнительного бака присутствует, также на выходе котла следует встроить обратный клапан.
4. Все подающие линии перед установкой необходимо тщательно промыть.
5. Трубопровод холодной воды оснащается запорным краном и обратным клапаном.

После этого можно проверять газовый счетчик: этот узел должен быть рассчитан на пропуск предполагаемого расхода газа. Если прибор учета соответствует заданным характеристикам, можно подсоединять газовую систему к подающей или обратной линии системы отопления. Наглядно этот процесс показан на схеме.

Подключение газовой системы к котлу требует особой осторожности и соблюдения всех норм безопасности. Эти действия должен выполнять представитель газовой службы, имеющий специальный допуск

Присоединение горячей и холодной воды, а также накопителя горячей воды и дренажного шланга, производятся по следующим стандартам.

Подключение горячей и холодной воды представлено на схеме в инструкции к котлу Protherm (cхема 1). Наглядное соединение дренажного шланга изображено на рисунке 2

Далее осуществляют подключение системы отвода продуктов сгорания. Котел KTV, на примере которого мы рассматриваем процесс монтажа, оснащен закрытой камерой сгорания. Отвод и поступление воздуха в нем происходит принудительно через коаксиальную систему, для чего в конструкции предусмотрена турбокамера со встроенным вентилятором.

Производитель предлагает несколько способов монтажа коаксиального дымохода, среди которых можно выбрать наиболее подходящий вариант. Главное при этом предусмотреть, чтобы конденсат вытекал за пределы системы или к специально установленным конденсатосборникам.

Этап #4 — подключение котла к электропитанию

Питающая линия для подключения котла должна иметь стабилизатор и автоматический выключатель.

Электромонтаж газового котла проходит обычным способом:

1. Соединительные провода прокладываются через кабельный ввод и укорачиваются до приемлемой длины.
2. На освобожденный от изоляции и оплетки кабель навинчивается соответствующий штекер.
3. Когда все жилы прочно вставлены в штекерные клеммы, сам штекер устанавливается в соответствующее гнездо на плате.
4. В конце необходимо закрепить все кабели специальными зажимами.

С подобными манипуляциями справится любой толковый мастер. Однако монтажные работы, проведенные сертифицированным специалистом, более безопасны и соответствуют требованиям завода-изготовителя.

Тонкости настройки и эксплуатации котла

Для создания оптимально комфортного микроклимата в доме любой котел от Протерм нужно настроить. Автоматика моделей позволяет полностью адаптировать работу устройства под свои нужды и предпочтения и самостоятельно регулировать температурный режим в каждом помещении.

Так, «электронный мозг» котла дает возможность:

• диагностировать неисправности, сохранять в памяти последние 10 ошибок;
• регулировать уровень пламени в горелке благодаря термодатчику;
• автономно запускать работу отопительной системы;
• следить за показателями температуры;
• полностью отключать функционирование котла благодаря предварительным настройкам в аварийной ситуации либо при необходимости и пр.

Настройка электронной системы выполняется согласно заводской инструкции, поставляемой в комплекте. В целях безопасности при эксплуатации настройку стоит доверить мастеру.

Компания Protherm ответственно относится к обслуживанию своего оборудования и квалификации мастеров. Поэтому нередко специалисты проходят официальную сертификацию от производителя

Чтобы повысить эффективность работы газового котла, стоит ознакомиться с рядом тонкостей его работы.

Существуют определенные нюансы, понимание которых пригодится каждому владельцу котлов Protherm:

1. Чтобы более филигранно регулировать температуру теплового носителя, можно подключить комнатный термостат к газовому котлу.
2. Термостат, подключенный к температурному датчику в помещении, также позволит с легкостью установить необходимую температуру в конкретной комнате.
3. Если давление в агрегате Protherm незначительно упало, восстановить его уровень можно с помощью штатного перезапуска котла.
4. Чтобы максимально заполнить резервуар теплоносителя, первый запуск системы необходимо выполнить с выставлением предельно возможной температуры.
5. Если КПД котла упало, необходимо исключить наличие сажи и накипи, диагностировать систему на предмет отсутствия воздушных пробок. Нелишним будет и монтаж ограничителя тяги. Рекомендуем ознакомиться с лучшими способами повышения КПД.
6. При стабильно недостаточном давлении в системе отопления требуется установка циркуляционного насоса.

Эти тонкости позволят оптимально настроить работу сложного оборудования.

Выводы и полезное видео по теме

Нюансы подключения турбированного котла Protherm подробно описаны мастером-профессионалом в коротком и понятном видео:

Отопительная система с котлами Протерм отличается надежностью и долговечностью. Настенное оборудование обладает привлекательным дизайном и интуитивно понятно в управлении: вся информация отображается на дисплее, благодаря которому можно легко контролировать каждый этап работы техники. Установленный специалистами газовый котел при соблюдении эксплуатационных норм будет радовать своих владельцев стабильной работой и комфортным микроклиматом.

Хотите дополнить наш материал полезными советами по установке котла? Или рассказать о проблемах, с которыми вы столкнулись, решившись на самостоятельное подключение газоиспользующего оборудования? Напишите о своем опыте, участвуйте в обсуждениях – блок комментариев расположен ниже.

Котел предназначен для подключения к однофазной трехпроводной электросети 220 В 50 Гц с защитным проводником согласно действующим ПУЭ. Не допускается менять местами провода «фаза» (L – коричневый провод) и «ноль» (N – синий провод). Не разрешается использовать различные переходники, удлинители и т.п.

Предупреждение:

Подключение котла к электрической сети и подключение комнатного регулятора являются вмешательством во внутреннее устройство котла. Данные работы, а также сервис электротехнической части, может проводить только аттестованный фирмой Protherm специалист специализированной организации. Перед началом проведения работ в электрической части котла необходимо отключить его от электрической сети!

Котел оснащен трубчатым предохранителем (T 2 A / 250 В), расположенным на панели управления котлом.

Для управления котлом при помощи комнатного регулятора можно использовать только регулятор, не имеющий напряжения на выходе, т.е. не подающий постороннего напряжения в котел.

Допустимая нагрузка регулятора с релейным переключателем составляет 24 В / 0,1 A. Комнатный регулятор соединяется с котлом двухжильным кабелем.

Комнатный регулятор соединяется с котлом посредством двужильного провода. Для подключения комнатного регулятора рекомендуется использовать медный провод сечением 1,5 мм2.

Провода для подключения комнатного регулятора нельзя прокладывать параллельно проводам сетевого напряжения.

С завода, на месте подключения комнатного регулятора, установлена перемычка. Перед подключением комнатного регулятора перемычку необходимо убрать. Во всех остальных случаях перемычка остается на месте.

К котлам типа PANTHER можно подключать комнатные регуляторы, поддерживающие так называемый eBUS протокол. Для данного режима управления рекомендуем устанавливать только регуляторы типа Protherm Thermolink B или Thermolink P. Только так изготовитель может гарантировать оптимальную работу котла.

Провода от комнатного регулятора подключаются к клеммной плате котла.

С помощью указанных выше регуляторов можно активизировать функцию эквитермического регулирования. Настройка эквитермических кривых осуществляется с помощью комнатного регулятора.

Примечание: для активации функции эквитермического регулирования необходимо установить датчик наружной температуры. Провода от датчика наружной температуры точно также подключаются к клеммной плате котла.

Датчик наружной температуры необходимо устанавливать на фасад с северной или северо-западной стороны здания.

Электрическая схема котла

Обозначения на плате:

1 — коннектор для подключения регуляторов

2 — коннектор Exalink

3 — коннектор NTC датчика солнечного коллектора

4 — подключение 24 В

5 — пользовательский интерфейс

6 — коннектор для подключения внутренник гидравлических узлов

7 — газовый клапан

8 — вентилятор

9 — предохранитель

10 — подключение 230 В

11 — насос

12 — электроды

13 — NTC-датчик температуры в подающей линии

14 — NTC-датчик температуры в обратной линии

15 — аварийный термостат

16 — NTC датчик расхода ГВС

17 — преоритетный переключающий клапан

18 — датчик давления в системе отопления

Электрический разъём X16 используется только в котлах Panther КТО и КОО с подключенным бойлером.

Тэги: Технические статьи.

Электрокотлы являются самыми простыми в монтаже и подключении, они не требуют организации дымохода и приточно-вытяжной вентиляции, отдельного помещения под котельную. Поскольку стандартные ТЭНовые модели уже содержат все необходимые элементы и узлы (циркуляционный насос, расширительный бак, группу безопасности и т.д.), при организации простой системы отопления, коммуникаций вокруг электрокотла минимум.

Все эти факторы позволяют имея базовые навыки и знания установить и подключить электрокотел самостоятельно, без привлечения мастеров. Но обратите внимание, что условием предоставления гарантии у большинства производителей является выполнение монтажа специализированной сервисной организацией. Впрочем, простота монтажа положительно влияет и на стоимость работы мастеров.

Правила и требования к установке

Все общие требования описаны в ПУЭ (7 издание). Электрические котлы мощностью до 10 кВт не требуют согласования со службами Энергонадзора. Однако если вы хотите установить счетчик, дифферинцирующий потребление электроэнергии по зонам суток, что мы рекомендуем сделать в целях экономии, согласовывать монтаж все же придется. Для котлов мощностью более 6 кВт необходимо трехфазное питание (380 В), 8-12 кВт модели могут работать от однофазной (220 В) сети, но она не обеспечит работу на полной мощности.

Выбор места установки электрокотла более обширен, чем у газовых или твердотопливных. Электрокотлы могут быть установлены в жилой зоне, например, коридоре, прихожей или на кухне, но учитывайте, что к нему в любом случае нужно тянуть трубопровод, проводку, заземление и прочие коммуникации. В ванной и санузле установка электрокотла запрещена.

Требования к поверхности монтажа также минимальны, это может быть в том числе и деревянная стена, но в таком случае нужно изолировать место монтажа слоем негорючего материала (базальтовый картон, ксилолитовый лист).

Также производители предъявляют требования к пространству вокруг электрокотла, необходимому для обеспечения обслуживания и ремонта. Значения отличаются в зависимости от модели, поэтому перед планированием места монтажа и обвязки необходимо узнать их в инструкции по эксплуатации. Обычно это:

• от 0,7 м сверху котла;
• от 0,5 м по бокам (в том числе до трубопровода) и снизу;
• от 0,7 м перед котлоагрегатом;
• не менее 3 см между стеной и котлом.

Например, для известной модели Bosch Tronic Heat 3500 необходимо всего лишь 0,6 м снизу и 0,2 м с других сторон. Любые другие дополнительные требования к монтажу всегда описаны в инструкции по эксплуатации, практически во всех случаях ее можно найти в электронном виде.

Схемы отопления частного дома с электрокотлом

Подробная пошаговая инструкция по установке и подключению

Монтаж электрокотла на стену

1. Очистите стену от пыли и грязи.
2. Монтажный набор: навесная монтажная пластина, дюбели и винты, как правило идут в комплекте с котлом.
3. Сделайте на стене разметку в соответствии с крепежной планкой и просверлите отверстия соответствующего дюбелям диаметра (обычно Ø 10 мм), вставьте дюбели в отверстия.
4. Подвесьте котел на резьбовые крюки, после чего закрутите винты.

В зависимости от модели, крепежные элементы могут незначительно отличаться. При монтаже моделей Protherm Скат нужно закрепить монтажную планку, а затем просто подвесить на нее котел. Подробный алгоритм всегда указан в инструкции.

Как выбрать внешний термостат для электрокотла и экономить на отоплении до 30% каждый месяц

Организация обвязки

Для ТЭНовых электрокотлов в моноблочном корпусе, которые уже имеют все необходимые элементы системы достаточно подвести к соответствующим патрубкам подающую и обратную линии. К обратке через кран подпитки необходимо подвести запуск воды в систему.

Для простых ТЭНовых котлов без циркуляционного насоса и расширительного бака все элементы присоединяются в соответствии с одной из схем, приведенных выше.

1. Сначала на специальные крепления монтируется гидроколлектор и расширительный бак.
2. Далее в соответствии со схемой прокладываются разводка труб с установленными на них циркуляционным насосом, фильтром, группой безопасности.

На схемах обвязки электрокотла изображены не все отсекающие запорные краны, которые желательно устанавливать перед и после каждого элемента обвязки, чтобы в случае неисправности его можно было заменить, не спуская воду со всей системы отопления. Для надежности конструкции закрепляйте раскачивающиеся участки к стене с помощью жгутов. Все резьбовые соединения рекомендуется проводить с использованием уплотняющей ленты.

Подвод электрической проводки и подключение к ней электрокотла

Электрические котлы имеют большую мощность и подключать к розетке разрешено лишь маломощные модели до 3,5 кВт, обычно используемые в квартирах. В иных случаях подключение осуществляется исключительно напрямую.

Подключается котлоагрегат к электрической сети через диффеенциальный автомат защиты или связку УЗО + автоматический выключатель (по 1 выключателю на каждую фазу). Силовой кабель должен иметь достаточное сечение, рассчитать которое можно, например, исходя из мощности электрокотла.

Сечение кабеля, мм2	Медные жилы, кВт	Алюминиевые жилы, кВт
220 В	380 В	220 В	380 В
1,5	3,3	5,7	—	—
2,0	4,1	7,2	3,0	5,3
2,5	4,6	7,9	3,5	6,0
4,0	5,9	10	4,6	7,9
6,0	7,4	12	5,7	9,8
10,0	11	19	8,3	14,0
16,0	17	30	12	20,0

Так, при электрокотле мощностью 18 кВт (трехфазная сеть) и использовании кабеля с медными жилами, его сечение должно быть 10 мм² (согласно ПУЭ допустимая нагрузка до 19 кВт). Обычно точные значения сечения кабеля и номиналы указаны в паспорте электрокотла.

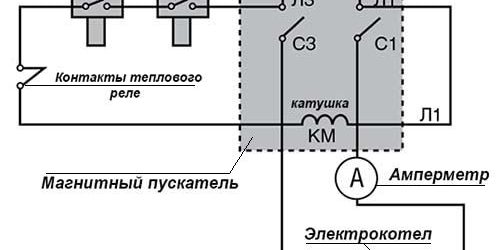

Сама электрическая схема подключения одинакова для всех электрокотлов, разница лишь в количестве фаз.

При подключении к однофазной электросети достаточно подключить фазу к любому из контактов (U, V или W). При подключении электрокотла к трехфазной (380 В) электросети необходимо вытащить перемычку (см. схему) и подключить к каждому из 3-х контактов фазу. Ноль и заземление (N и PE соответственно) в каждом из случаев подключается одинаково.

Также мы рекомендуем подключать электрокотел через стабилизатор напряжения, поскольку выход из строя автоматики вследствие скачков напряжения в наших условиях – частая проблема.

Заземление

Электрические установки большой мощности, к которым относятся и бытовые электрокотлы, требуют качественного заземления с соблюдением всех норм и требований. От корпуса котла должен идти провод необходимого сечения до внутреннего распределительного щита заземления, если оно уже организовано, или напрямую до вкопанных в почву электродов, если заземления в загородном доме нет.

Наружная часть защиты должна находиться в месте, где гарантированно никого не будет в момент пробоя электросети, но желательно не далее 1 метра от фундамента дома.

Порядок работ:

1. Прокопайте лопатой треугольник и подвод к нему глубиной 0,5-0,7 м, длинна сторон треугольника – 1,2 м.




2. Заострите болгаркой и забейте в землю по вершинам треугольника вертикальные заземлители – металлические уголки 50*50 длинной 2,1-2,2 метра. Они лишь немного должны торчать из земли, чтобы в дальнейшем к ним можно было приварить горизонтальные заземляющие пластины.
3. Образуя стороны треугольника, приварите к вертикальным электродам 3 полоски металла длинной 1,2 м, шириной 4 см и толщиной не менее 4 см.
4. Приварите к ближайшей вершине треугольника и проведите по траншее к фундаменту дома полосу из нержавеющей стали 4)*4 мм.
5. Соедините заземляющий провод идущий от распределительного щита или корпуса электрокотла болтовым соединением.
6. Засыпьте конструкцию землей.

Опрос: сделано ли в вашем загородном доме полноценное заземление?

Пробный запуск котла

1. Проверьте изоляцию всех проводов, надежность соединительных муфт, кранов и стыков труб.
2. Запустите воду в систему отопления через кран подпитки, открывая вентиль не полностью, чтобы вода набиралась под меньшим давлением.
3. Спустите воздух через воздухоотводчик, в некоторых моделях имеется автоматический воздухоотводчик.
4. Проконтролируйте давление в системе с помощью манометра, точные номинальные значения указаны в паспорте электрокотла, обычно это 1,3-2,0 бар в рабочем режиме и 1,0-1,3 бар при отключенном котле.

Не забывайте, что согласно инструкции большинства производителей, подключение и ввод в эксплуатацию должен проводиться лишь сертифицированными специалистами, в противном случае гарантия будет не полной.

Стоимость подключения электрического котла отопления

Цены на подключение зависят от объема работ, который необходимо произвести, региона и фирмы/мастера. В Москве и Подмосковье стоимость работ в среднем 4 200-12 500 руб., в Санкт-Петербурге – 3 900-8 000 руб., а в регионах – 3 500-7 000 руб. В стоимость входит монтаж и подключение исключительно электрокотла, реже – электрического котла и 1 радиатора.

Стоимость подключения прочих элементов системы отопления таких, как расширительный бак, циркуляционный насос, бойлер косвенного нагрева или теплые полы рассчитывается отдельно и может составлять еще 2-5 тыс. рублей. Срок выполнения работ в среднем 2-4 дня.

Используемые источники:

• https://kotle.ru/gazovye-kotly/podklyuchenie-gazovogo-kotla
• https://domsdelat.ru/otoplenie/podklyuchenie-gazovogo-kotla-nyuansy-podklyucheniya-odnokonturnogo-kotla-dvuxkonturnogo.html
• https://sovet-ingenera.com/otoplenie/kotly/ustanovka-gazovogo-kotla-protherm.html
• https://protherm-store.com/dokumentatsiya/48-pantera-gepard-plata.html
• https://gradusplus.com/kotly/elektricheskie/ustanovka-i-podkljuchenie-elektrokotla-dlya-otopleniya-chastnogo-doma/
