Природа гидравлического удара в трубопроводах. Из-за чего бывает гидравлический удар в трубопроводах? Явление появляется из-за перепада давления транспортируемой жидкости в трубах. Резкое изменение давления происходит, потому что стремительно меняется скорость течения водяного потока. Гидроудар способствует к исчезновению воды в кране, также способен затопить квартиру.

Особенности явления гидроудара.

Гидроударом называют образование резкого скачка давления внутри труб, наполненных водой. Удар проявляет себя, когда жидкость сталкивается с препятствием на пути течения. Явление может спровоцировать резкое закрытие арматуры для затвора, либо остановка работы насоса, либо образовавшаяся пробка из воздуха.

Встретившись с препятствием, жидкость все также течет с большой скоростью. Далее на первые слои воды налетают следующие потоки, уплотняя его.

Нарастающие слои увеличивают давление внутри трубы, вода пытается удалить часть составляющей, чтобы осуществить разрядку.

Внимание! Бывает, что видно не сразу произошедший удар в трубах водопровода или отопления. Часто снаружи система работает, как и прежде.

Поздние последствия ударов:

1.разрывы труб из металла, сделанных с помощью сварки.

2.разрыв изделия по резьбе.

3.разрывы трубы из пластика.

4.неисправность подмоток либо уплотнительных прокладок.

5.попадание арматуры для затвора в водопроводную систему.

6.появление сбоя в работе манометров.

7.неполадки в работе счетчиков для воды.

Если причиной удара становится задвижка либо шаровый механизм, то последствия можно сразу не увидеть, а некоторым показаться безвредными.

Внимание! Если обнаружились первые признаки дефекта трубы либо арматуры, надо немедленно устранять проблему. Гидроудары вызывают образование трещин, расколов в трубопроводах, повреждают оборудование.

Указателями на неполадки могут стать стуки и небольшие щелчки, «рычащие» шумы в трубах, по которым осуществляется подача воды.

Щелчки можно услышать на участках перехода труб одного размера к патрубкам с меньшим диаметром. Транспортируемая жидкость в месте соединения сталкивается с небольшим препятствием.

Внимание! Постоянные удары внутри системы сокращают срок годности труб.

Данное явление может вызвать такие последствия как:

1.поломка оборудования. При нарушении герметичности трубопроводов страдают приборы для отопления.

2.порча имущества. Удары могут стать причиной потопа в квартире.

3.возможность появления ожогов, если гидроудары прорвут теплоснабжение, и из труб хлынет кипяток.

Справка! Шестьдесят процентов чрезвычайных ситуаций на трубопроводах возникает из-за гидроударов, страдают в первую очередь износившиеся трубы, покрытые снаружи слоем коррозии.

Постоянные гидроудары могут спровоцировать самую опасную аварию – прорыв трубы

Гидроудары наиболее опасны и доставляют большие неприятности в системах теплых полов. По контурам полов двигается горячая жидкость. На объем последствий влияет место, на котором образовалось препятствие. При наличии преграды в начале системы давление увеличится незначительно, если преграда образуется в конце трубопровода, то давление повысится сильнее.

Как правило, гидравлический эффект возникает, если при монтаже системы отопления использованы разнокалиберные изделия. Если посредством переходников контуры не уравнены в диаметре, значит, давление однозначно увеличится.

В качестве противоударной защиты в трубопровод монтируют клапан в виде термостата.

Из-за чего возникает гидроударное явление.

Если трубопровод полностью либо частично утрачивает проходимость, то внутри возрастает давление.

Неправильная прокладка водопроводов приводит к возникновению внутри нее щелчков и стуков, которые свидетельствуют о гидроударах. Возникают звуки при внезапном прекращении течения жидкости в системе, а затем ее возобновлении.

При нахождении жидкости внутри трубы на препятствие, ее скорость снижается, при этом объем постоянно увеличивается. Не имея выхода для разгрузки, поток создает волну в обратном направлении, которая сталкивается с общим потоком, увеличивает давление порою до максимального показателя 20 атмосфер.

Герметичность трубы не дает выйти жидкости наружу, образующаяся сила удара несет большую опасность в виде разрыва трубопровода.

Для систем отопления и водоснабжения следует применять специальные трубы без швов согласно Гост 3262 – 75, или напорные изделия из металлопластика, выполненные по Гост 18599.

Причинами для возникновения гидроударов считают:

1.неполадки функционирования насоса, обеспечивающего циркуляцию.

2.скопление воздуха внутри системы.

3.перебои в электроснабжении.

4.резкое перекрытие арматуры для затвора.

Внезапное увеличение давления в трубе возникает, если во время включения насоса работа крыльчатки начинается с огромных оборотов.

В автономной системе отопления все чаще устанавливают шаровые краны, которые не имеют плавного хода. Быстрое движение крана имеет отрицательное свойство, потому что становится причиной гидроударов.

Использование винтовых кранов считается более безопасным, потому что устройство обеспечивает плавное раскручивание буксы.

Гидроудар возникает, если запускают систему с невыпущенным воздухом. Вода, попадая в трубу, наталкивается на воздушную пробку, которая придает потоку обратную амортизацию.

Устранение проблемы.

Устранить причины возникновения гидроударов может установка защиты систем трубопроводов.

Для этого применяют различные методы.

1.Поэтапное перекрытие трубопроводной системы.

Плавный запуск или отключение системы гарантирует отсутствие гидроудара, это требование указано в Гост.

Так как стенки труб упругие, то ударная энергия воздействует не сразу всей мощностью.  Трубы компенсируют часть удара за счет деформации конструкции, поэтому нарастание силы удара происходит постепенно.

Поэтому если суммарная сила удара будет одинаковая, то воздействие его будет постоянно снижаться. Плавное или поэтапное включение гарантирует постепенное нарастание давления, что повлечет незначительные повреждения труб.

Внимание! Лучше устанавливать запорную арматуру с большим промежутком времени для перекрытия или подачи воды.

2.Установка автоматических конструкций.

Автоматическое управление должно иметь настройку на плавное изменение давления в трубопроводе. Для этого устанавливают насосы, имеющие функцию автоматического изменения количества оборотов, или оборудование, работающее с помощью электронного управления, внутри которого стоят частотные преобразователи.

Внимание! Автоматические устройства позволяют осуществлять контроль за потоком жидкости и ее давлением в системе.

Автоматические насосы с регулировкой количества оборотов плавно увеличивают, либо понижают водяное давление. Автоматика направлена на выполнении двух задач: контроль за перепадами давления и его регулировка при необходимости.

Как модернизировать систему

Работы п модернизации предполагают проведению комплекса мероприятий по установке оборудования для нейтрализации высокого давления.

1.Использование амортизаторов либо компенсаторов.

Данные устройства направлены на выполнении основных функций: сбор лишней жидкости и устранение ее из системы, также гашение гидроударов.

Компенсатор в виде гидроаккумулятора монтируют в направлении транспортировки воды на участках, где чаще всего скачет давление. Устройство имеет форму стальной колбы в 30 литров, которая состоит из двух секций, разделенных с помощью резиновой либо каучуковой мембраны.

Когда давление увеличивается, удары «попадают» в резервуар. При поднятии водяного столба резиновая мембрана изгибается по направлению воздушного резервуара, так искусственно увеличивают объем трубы.

Амортизирующими устройствами выступают армированные термостойкие трубы с помощью каучука либо пластика. Чтобы получился желаемый эффект, используют контур в тридцать сантиметров. При большой протяженности трубопровода участок с амортизирующей трубой удлиняют до десяти сантиметров.

2.Монтаж клапана для защиты в виде диафрагмы.

Диафрагменный клапан располагают рядом с насосом на отводной трубе, чтобы обеспечить выпуск воды, если давление увеличится.

Справка! Работу клапана может регулировать котроллер, либо пилотное устройство быстрого реагирования.

При резком повышении давления из-за остановки работы оборудования срабатывает клапан. При нагнетании опасной ситуации клапан открывается, при нормализации давления он плавно закрывается.

3.Установка шунта на терморегулирующий клапан.

Шунт изготавливают в виде узкой трубочки, имеющей просвет до 0.4 миллиметра, ее ставят в направлении движения теплоносителя. Функцией элемента считается постепенное понижение давления при перегрузках.

Шунтирование системы используют во время монтажа автономных трубопроводов, где применяются новые трубы. Потому что на ржавых трубах шунт не будет выполнять свои задачи.

Важно! Если система использует шунт, то вход в отопительную трубу оснащают качественным водяным фильтром.

4.Применение защитного термостата.

Термостат контролирует уровень давления и прекращает ее работу, если он достигнет максимального значения. Конструкция имеет пружинный механизм, который расположен между клапаном и термоголовкой. Механизм в виде пружины начинает работу при повышении давления, не позволяет, чтобы клапан закрылся полностью. При установке надо отслеживать положение устройства так, как показано на корпусе прибора.

Профилактика от образования гидроударов.

Во время эксплуатации систем трубопроводов следует соблюдать требования и правила Гост. Также надо периодически проводить профилактику работы системы. Все элементы конструкции и процессы, происходящие в них взаимосвязаны. Если состояние труб неудовлетворительное, то возникновение гидроудара лишь завершит плачевное положение дела.

Постоянное увеличение давление, вибрация в трубах образуют трещины в металлических изделиях. С возникновением гидроудара неполадки проявляются первым делом на участках соединения, изгибов, швах трубопровода.

Что нужно делать для профилактики

1.Периодически проверяют безопасную работу защитного клапана, манометра, воздухоотводчика.

2.проверяют давление в конструкции, расположенной за мембраной камеры для искусственного расширения трубы. При необходимости корректируют работу.

3.проводят тестовые испытания на отсутствие утечек, выявляют уровень износа системы.

4.проверяют вентиля арматуры для запора на наличие течи.

5.очищают фильтры, которые задерживают ржавчину, песок и т.д.

Профилактические меры содержат несложные работы, которые стоит выполнять, чтобы при необходимости обойтись небольшими ремонтными работами.

Работу по профилактике проводят комплексно, именно такой метод исключит гидроудары и продлит срок эксплуатации трубопровода.

Что такое гидроудар

Гидравлический удар(гидроудар) представляет собой кратковременное, но резкое и сильное повышение(понижение) давления в трубопроводе(в системе водоснабжения) при внезапном торможении(ускорение) двигавшегося по нему потока жидкости.

Простыми словами гидроудар-это резкий скачок давления в трубах

Гидравлический удар бывает:

• Положительный – когда давления в трубопроводе очень резко повышается. Это может произойти, при быстром закрытие крана(вентиля, задвижки) или включения насоса.
• Отрицательный – когда наоборот, происходит понижение давления в водопроводе, из-за того, что открыли кран или выключили циркуляционный насос.

Наибольшую опасность для водопровода представляет положительный гидроудар. Допустим вы открыли кран и помыли посуду. Закончили мыть, вода вам не нужна, закрыли кран.

При этом в водопроводе происходит следующее. Водный поток некоторое время, по инерции, течёт с прежней скоростью. Потом сталкивается с преградой (кран ведь закрыли). И «ударяясь» об эту преграду, образуется обратная волна. А так как вся система водоснабжения герметична. У этой обратной волны происходит столкновение с водным потоком идущим на встречу. В результате получается гидроудар.

Самые первые признаки гидроудара – глухие стуки и щелчки, слышимые при открытие или закрытие крана. Появления подтеков в местах соединения водопроводных труб или подтекающие краны.

Причины возникновения гидравлического удара

Основными причина , возникновения гидроудара системе водоснабжения:

• Резкое перекрытии запорной арматуры(кранов, вентилей, задвижек.
• Поломка или отключение циркуляционного насоса, насосной станции.
• Воздушные пробки в системе водопровода.
• Перепады сечения водопроводных труб.

В основном, гидроудар происходит при резком закрытии запорной арматуры. Вода проходит по трубам с постоянным давлением, но когда происходит резкое перекрытие водного потока. Давление воды на стенки труб увеличивается в несколько раз.

И в результате, могут лопнуть трубы или придут в негодность уплотнители резьбовых соединений и запорные элементы.

Конечно, резко закрытый кран не единственная причина возникновения гидроудара. Похожая ситуация бывает когда в системе остаётся воздух. В тот момент когда открывается кран, вода сталкивается с пробкой из воздуха.

И эта воздушная пробка в условиях замкнутого пространства выступает амортизатором. Вследствие чего с огромной силой выталкивает воду и происходит удар.

Также появление гидроударов могут спровоцировать трубы разного диаметра. Перепады давления, если трубы не приведены к общему знаменателю, гарантированы

Последствия гидроудара

Давление выше допустимой нормы критично для труб и их соединений. Запорная арматура тоже может выйти из строя.

От первого гидравлического удара, повреждение водопровода, обычно не происходит. Ведь изделия для водоснабжения изготавливаются с запасом, в случае повышения давления. Но последующие гидроудары будет бить в то же самое, слабое место. И в какой — то момент труба или запорная арматура выйдут из строя.

Если прорыв водопровода произошёл в квартире многоквартирного дома, то произойдет затопление, будет повреждено имущество, вашей квартиры и соседей снизу.

В случае повреждения центрального водопровода Может произойти отключения нескольких домов или района. То это уже чрезвычайное положение. Так как жильцы многоквартирных домов останутся не только без питьевой воды, но и без канализации.

Ну а если в результате гидроудара повреждается труба горячего водоснабжения. То это может привести к серьёзным ожогам.

Про температуру горячей воды в квартиречитайте здесь

Как избежать гидроудар в водопроводе

Есть несколько способов предотвратить гидроудар в квартире и частном доме.

• увеличить диаметр водопроводной трубы, для уменьшения скорости потока воды
• плавное перекрытие водного потока.трубы

Плавное перекрытие системы водоснабжения

Также важную роль играет эластичность труб, как они могут деформироваться под давлением. Но стоит отметить, что эти мероприятия, лишь растягивают процесс, снижая его мощность, и соответственно воздействие на систему водоснабжения..

Все запуски и выключения трубопровода должны производиться плавно. Для того чтобы обеспечить равномерное изменение давления в трубах.

Вентиль и краны старого образца, гораздо безопаснее в плане гидроударов. Для того чтобы перекрыть воду, нужно будет сделать несколько оборотов . Соответственно давление будет падать медленнее. Резко перекрыть даже при самом огромном желании не выйдет,

В последние время в квартирах часто используют шаровые краны. Для перекрытия поступления воды достаточно один раз повернуть кран . Не все знают что перекрытие надо делать плавно.

Гидравлический удар при этом, все равно произойдет. Но он разобьётся на несколько ударов, незначительных по силе. Следовательно не так опасных.

Защита от гидроудара в системе водоснабжения

Правильная защита от гидравлических ударов, должна быть направлена на снижение их интенсивности. И грамотно нейтрализовать воздействия повышенного давления.

Система водоснабжения квартиры и частного дома, должна быть защищена от неправильной эксплуатации и несвоевременного обслуживания. Существует ряд технических решений, которые позволяют свести к минимуму последствия перепадов давления жидкости в водопроводе , предотвратить их появление.

Использование компенсаторов

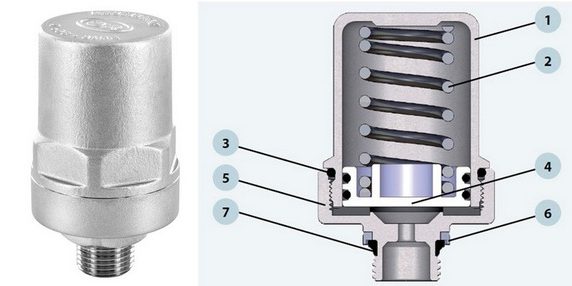

Компенсаторы — это емкости в форме цилиндра, внутри которых располагается пружина. Одна сторона пружины упирается упирается в верхнюю часть цилиндра, а другая – в пластиковый подвижный диск.

Когда давление в системе повышается, вода сжимает пружину и давит на диск., Если давление понижается сила, пружина, за счет упругости восполняет потерю давления.

Также для защиты от гидроудара используются мембранные компенсаторы и гидроаккумуляторы.

• Для чего нужен и как выбрать гидроаккумулятор для систем водоснабжения

Ёмкость, компенсатора разделяет эластичная мембрана. Одна часть наполнена воздухом, другая , пустая. Воздух закачан под нужным давлением. В основном давление составляет 3 Бар.

При необходимости давление можно изменить до нужного, подключив насос. Обычно на 20-30% выше рабочего в системе водоснабжения.

В том случае, когда в трубах возникает избыточное давления, то оно будет сбрасываться внутрь емкости за счет растяжения эластичной мембраны и снижения объема воздуха внутри бака.

Амортизирующие приспособления

В качестве амортизатора можно использовать вставки из армированного пластика или термостойкого каучука.

Эти вставки способны как растягиваться, так и сжиматься при резких перепадах давления, что позволит уменьшить воздействия на трубы водопровода.

При возникновении гидравлического удара произойдет растяжение этого отрезка и сила удара частично погаситься. Рекомендуемая длина от 20 до 40 сантиметров. Вставляется перед источником гидроудара .

Защитный термостат

Для защиты от гидроудара, также применяют термостат. У этого устройства имеется пружинный механизм, находящийся между клапаном и термоголовкой.

При повышении давления пружина срабатывает и не дает клапану полностью закрываться. Как только давление снижается, клапан начинает плавно закрываться.

Важно! Термостат всегда устанавливают только по направлению указанному, стрелкой на корпусе.

Возможность шунтирования

Если вы хорошо разбираетесь как устроен термостат, то можете установить шунт с просветом 0,2- 0,4 мм или сделать отверстие такого же диаметра.

Основная задача этого элемента – если возникнут перегрузки, плавно снижать давление Устанавливается по направлению водного потока.

Защитный клапан

Данные устройства работают очень просто. Если давление в местах установки защитных клапанов выше допустимых параметров. Клапан открывается и происходит быстрый сброс давления. При падение давления до нормального значения, клапан медленно закрывается.

Также защищает насос или насосную станцию в случаях непредвиденной остановки, например отключения электричества. Устанавливают его после обратного клапана, на отводе от трубопровода, рядом с насосом.

Гидравлический удар в системе водоснабжения – частое явление. И если не проводить регулярные профилактические осмотры системы и не принимать нужные действия. Гидроудар может нанести серьезный ущерб.

Гидравлический удар в трубопроводах представляет собой возникающий мгновенно скачок давления. Перепад связан с резким изменением в скорости движения водного потока. Далее подробнее узнаем, как возникает гидравлический удар в трубопроводах.

Основное заблуждение

Ошибочно считается гидравлическим ударом результат заполнения жидкостью надпоршневого пространства в двигателе соответствующей конфигурации (поршневом). Вследствие этого поршень не доходит до мертвой точки и начинает сжатие воды. Это, в свою очередь, приводит к поломке двигателя. В частности, к излому штока либо шатуна, обрыву шпилек в головке цилиндра, разрывам прокладок.

Классификация

В соответствии с направлением скачка давления гидравлический удар может быть:

• Положительным. В этом случае повышение давления происходит вследствие резкого включения насоса либо перекрытия трубы.
• Отрицательным. В данном случае речь идет о падении давления в результате открытия заслонки либо выключения насоса.

В соответствии со временем распространения волны и периодом перекрытия задвижки (либо прочей запорной арматуры), в течение которого образовался гидравлический удар в трубах, его разделяют на:

• Прямой (полный).
• Непрямой (неполный).

В первом случае фронт образовавшейся волны двигается в сторону, обратную первоначальному направлению водяного потока. Дальнейшее движение будет зависеть от элементов трубопровода, которые располагаются до закрытой задвижки. Вполне вероятно, что фронт волны пройдет неоднократно прямое и обратное направление. При неполном гидравлическом ударе поток не только может начать двигаться в другую сторону, но и частично пройти далее через задвижку, если она закрыта не до конца.

Последствия

Самым опасным считается положительный гидравлический удар в системе отопления либо водоснабжения. При слишком высоком скачке давления может повредиться магистраль. В частности, на трубах возникают продольные трещины, что приводит впоследствии к расколу, нарушению герметичности в запорной арматуре. Из-за этих сбоев начинает выходить из строя водопроводное оборудование: теплообменники, насосы. В связи с этим гидравлический удар необходимо предотвращать либо снижать его силу. Давление воды становится максимальным в процессе торможения потока при переходе всей кинетической энергии в работу по растяжению стенок магистрали и сжатия столба жидкости.

Исследования

Экспериментально и теоретически изучал явление в 1899 г. Николай Жуковский. Исследователем были выявлены причины гидравлического удара. Явление связано с тем, что в процессе закрытия магистрали, по которой идет поток жидкости, либо при ее быстром закрытии (при присоединении тупикового канала с источником гидравлической энергии), формируется резкое изменение давления и скорости воды. Оно не одновременно по всему трубопроводу. Если в данном случае произвести определенные измерения, то можно выявить, что изменение скорости происходит по направлению и величине, а давления – как в сторону снижения, так и увеличения относительно исходного. Все это означает, что в магистрали имеет место колебательный процесс. Он характеризуется периодическим понижением и повышением давления. Весь этот процесс отличается быстротечностью и обуславливается упругими деформациями самой жидкости и стенок трубы. Жуковским было доказано, что скорость, с которой осуществляется распространение волны, находится в прямой пропорциональной зависимости от сжимаемости воды. Также значение имеет величина деформации стенок трубы. Она определяется модулем упругости материала. Скорость волны зависит и от диаметра трубопровода. Резкий скачок давления не может возникнуть в магистрали, наполненной газом, поскольку он достаточно легко сжимается.

Ход процесса

В автономной системе водяного снабжения, например загородного дома, для создания давления в магистрали может использоваться скважинный насос. Гидравлический удар возникает при внезапном прекращении потребления жидкости – при перекрытии крана. Водяной поток, совершавший движение по магистрали, неспособен останавливаться мгновенно. Столб жидкости по инерции врезается в водопроводный «тупик», который образовался при закрытии крана. От гидравлического удара реле в данном случае не спасает. Оно только лишь реагирует на скачок, отключая насос после того, как будет перекрыт кран, а давление превысит максимальное значение. Выключение, как и остановка водяного потока, не осуществляется мгновенно.

Примеры

Можно рассмотреть трубопровод с постоянным напором и движением жидкости, имеющим постоянный характер, в котором был резко закрыт клапан или внезапно перекрыта задвижка. В скважинной системе водоснабжения, как правило, гидравлический удар возникает в случае, когда обратный затворный элемент располагается выше, чем статический уровень воды (на 9 метров и более), либо имеет утечку, в то время как находящийся выше следующий клапан удерживает давление. И в том, и в другом случае имеет место частичное разряжение. В следующем пуске насоса протекающая с высокой скоростью вода будет заполнять вакуум. Жидкость соударяется с закрытым обратным клапаном и потоком над ним, провоцируя скачок давления. В результате происходит гидроудар. Он способствует не только образованию трещин и разрушению соединений. При возникновении скачка давления повреждается насос или электродвигатель (а иногда и оба элемента сразу). Такое явление может возникнуть в системах объемного гидравлического привода, когда применяется золотниковый распределитель. При перекрытии золотником одного из каналов нагнетания жидкости возникают процессы, описанные выше.

Защита от гидравлических ударов

Сила скачка будет зависеть от скорости потока до и после перекрытия магистрали. Чем интенсивнее движение, тем сильнее удар при внезапной остановке. Скорость самого потока будет зависеть от диаметра магистрали. Чем больше сечение, тем слабее движение жидкости. Из этого можно сделать вывод о том, что использование крупных трубопроводов снижает вероятность гидроудара или ослабляет его. Еще один способ заключается в увеличении продолжительности перекрытия водопровода либо включения насоса. Для осуществления постепенного перекрытия трубы используются запорные элементы вентильного типа. Специально для насосов применяются комплекты по плавному пуску. Они позволяют не только избежать гидроудара в процессе включения, но и существенно увеличивают эксплуатационный срок насоса.

Компенсаторы

Третий вариант защиты предполагает применение демпферного устройства. Оно представляет собой мембранный расширительный бак, который способен «гасить» возникающие скачки давления. Компенсаторы гидравлического удара работают по определенному принципу. Он заключается в том, что в процессе увеличения давления происходит перемещение поршня жидкостью и сжатие упругого элемента (пружины или воздуха). В результате ударный процесс трансформируется в колебательный. Благодаря рассеиванию энергии последний затухает достаточно быстро без существенного повышения давления. Компенсатор применяют в линии наполнения. Его заряжают сжатым воздухом при давлении 0,8-1,0 МПа. Расчет производится приближенно, в соответствии с условиями поглощения энергии движущего столба воды от наполнительного бака или аккумулятора до компенсатора.

Во время использования трубопроводных систем, будь то система отопления или система водоснабжения, одной из главных причин выхода их из строя являются большие и резкие колебания давления, иначе называемые гидроударами. В результате подобных перепадов система может полностью выйти из строя, если для предотвращения гидроударов не предпринять определённые шаги. В данной статье будут рассмотрены меры, которые могут быть предприняты для предотвращения аварийных ситуаций.

Содержание

Гидроудар: определение и причины возникновения

Гидроударом называют большой и резкий перепад давления в замкнутой системе (трубопроводе). Причиной его возникновения становится внезапно возникшая преграда на пути тока жидкости.

К примеру такими препятствиями могут стать возникновение воздушных пробок, перекрытие кранов в системе, резкое выключение насосного оборудования.

В результате столкновения жидкости с препятствием возникает резкое повышение давления, которое (по физическим законам) стремится вернуться в исходное состояние, а для этого жидкость ищет наиболее уязвимое место в области возникновения гидроудара, чтобы его компенсировать. В результате на внутренней части водопровода возникают дефекты, которые впоследствии могут привести к аварии. Негативное влияние так же оказывается и на расположенное в системе оборудование. Аварийной ситуации может предшествовать появления посторонних звуков в системе («стук» и «щелчки»). То, насколько серьёзны последствия гидроудара можно узнать, обратясь к статистике:

6 из 10 случаев аварий трубопроводных систем связаны с перепадами давления.

Наибольшей уязвимостью к гироударам обладают системы со следующими характеристиками:

• Старые металлические трубы, подверженные воздействию коррозии
• Трубопроводные системы большой протяжённости, к примеру, трубы «тёплого пола«
• Соединение труб существенно разных диаметров, без использования специальных переходников. Для решения проблемы в данной ситуации, необходимо использовать в системе особый клапан — термостат
• Гидроудары возникают в домах, где изначально были неграмотно оборудованы коммуникации. Внешне такую ситуацию можно выявить по щелчкам и стукам в трубопроводе

Для минимизации риска возникновения дефектов или разрыва трубопровода необходимо использовать специальные водные или газопроводные трубы без швов (ГОСТ 3262-75). Так же оптимальным вариантом станут трубы из металлопласта (ГОСТ 18599) Факторами риска является следующее:

• Неравномерность работы системы, либо выход из строя насосного оборудования
• В схеме присутствует воздух
• Неравномерность подачи электроэнергии
• Резкое закрытие запорной арматуры. Например перекрытие шаровых кранов, конструкция которых не обеспечивает плавное перекрытие тока жидкости. В данном плане винтовые краны будут более оптимальным вариантом.

Как предотвратить гидроудар

Для того, чтобы избежать или уменьшить скачки давления в системе, существует ряд определённых мер, помогающих защитить трубопроводную сеть в целом, либо на определённом участке.

Плавное закрытие запорной арматуры

Одной из основных причин возникновения гидроударов является резкое перекрытие запорной арматуры.

Такое происходит в результате того, что период перекрытия крана очень краток по времени. В результате неизбежно возникновение резкого перепада давления в этом месте. Для того, чтобы избежать проблемы на данном этапе, нужно увеличить продолжительность перекрытия потока жидкости. Благодаря такому действию увеличение давления в данном месте будет происходить плавно без резкого скачка.

Именно поэтому на этапе монтажа водопроводной системе рекомендуется устанавливать запорную арматуру (краны, вентили) с более продолжительным временем своего перекрытия.

Использование автоматических средств в системе

Автоматические устройства встроенные в сеть призваны плавно «гасить» возрастающее давление. Из подобных средств можно отметить насосное оборудование, способное изменять число оборотов в автоматическом режиме, либо конструкции, оснащённые преобразователями частоты.

Варианты совершенствования всей системы в целом

Усовершенствование всей системы подразумевает монтаж устройств по полному устранению переизбытков давления.

Гаситель гидроудара и гидроаккумуляторы

Работа данных элементов включает в себя следующие действия: сбор воды с последующим удалением её излишков из системы и предотвращение гидроудара.

Гидроаккумулятор монтируется в наиболее вероятном месте перепадов давления по ходу движение воды в системе. Внешне данные устройства представляют колбы из стали, имеющие объём до 30 литров. Внутри конструкция поделена на две части при помощи мембраны из резины или каучука. Во время колебаний давления гидроудары «направляются» в бак, где за счёт гибкой мембраны происходит их компенсация. Так же для амортизации гидроударов применяют трубы изготовленные из эластичного пластика, либо армированного каучука. Причём достаточно применение участка такой амортизирующей трубы длиной всего около 0,2-0,3 метра. В случае, когда система более протяжённа, можно добавить ещё 0,1 м амортизатора.

Диафрагменный клапан

Монтаж этого элемента производиться вблизи насоса на отводе трубы. При увеличении давления с его помощью удаляется переизбыток жидкости. Клапан может приводиться в движение одним из двух способов:

1. При помощи контроллёра
2. При помощи пилотного устройства. В момент возникновения повышенного давления элемент целиком открывается. А в период нормализации постепенно закрывается.

Шунт для клапана терморегуляции

Конструкция устройства представлена трубкой диаметром 0,2 — 0,5 мм. Шунт монтируется по ходу движения жидкости в трубопроводе. Чаще всего шунт устанавливается в абсолютно новом трубопроводе, так ка различные отложения на внутренней поверхности давно используемых труб могут свести его работу на нет. При его установке в старый трубопровод обязательно применение фильтров для воды.

Термостат с супер защитой

Данный механизм отключает систему при достижении давлением максимально допустимой отметки. В конструкции элемента представлен пружинный механизм, который не позволит закрыться клапану при вероятности гидроудара.

Профилактика возникновения гидроудара

Помимо всех вышеперечисленных устройств и способов обязательно проведение профилактических работ с трубопроводом. Это сведёт вероятность возникновения аварии практически к нулю и в целом повысит производительность и эффективность системы.

Профилактика трубопровода заключается в следующих мерах:

• Осмотр предохранительного клапана, отводчика воздуха и манометра
• Измерение давления за мембраной в расширительном резервуаре и его исправление
• Проверка трубопровода и запорной арматуры на целостность и протекания
• Проверка и прочистка системы фильтрации

Проведение данных работ позволит понизить вероятность возникновения гидроудара и в целом увеличит продолжительность эксплуатации трубопровода. Гидроудар — весьма неприятное явление, устранение последствий которого может занять продолжительное время и немалые средства. Поэтому лучше всего провести комплексные мероприятия по установке защитных элементов в систему и её регулярный осмотр.

ДомойСИСТЕМЫ ОТОПЛЕНИЯЧто такое – гидроудар, и в чем природа этого явления.

Трубы отопительной и водопроводной системы, особенно частного дома, иногда издают странные звуки. Порой их замечают, но оставляют без внимания. А зря. Щелчки и стуки в трубопроводах могут обозначать и гидроудар в системе водоснабжения. Возможно, пора принимать меры по их предотвращению, пока не возник вопрос: кто виноват во внезапном прорыве трубы..

Что такое гидроудар

Гидроудар – это мощное кратковременное повышение давления жидкости, циркулирующей в трубах, возникающее вследствие резкого изменения скорости ее движения. В зависимости от знака изменения давления гидроудары подразделяются на: –положительные, направленные на повышение давления, которые возникают при резком закрытии задвижек или включения насосных агрегатов;

–отрицательные, связанные с остановкой насосов.

Рассмотрим, что это такое – гидроудар, и в чем природа этого явления.

При резком закрытии задвижки поток воды останавливается не весь, и не сразу. Ближайшие к вентилю слои воды останавливаются, остальные же продолжают движение по инерции. Они сталкиваются с замершим на месте слоем, с ними сталкиваются идущие следом.

То же самое происходит, если в метро резко закрыть вход на эскалатор в момент прохождения потока людей. Первые ряды останавливаются, на них напирают другие, на них – следующие. Возникает давка. Точно также происходит и при гидроударе.

Важно: При резкой остановке потока жидкости давление в трубопроводе мгновенно возрастает в разы, достигая десятков атмосфер. Расчет на то, что это останется без последствий, вряд ли оправдается.

Давайте разберемся, чем же опасен гидроудар.

В чем опасность гидроудара

Любое повышение давления в трубопроводе сверх расчетного опасно как для самих труб, так и для их соединений. Также может пострадать и запорная арматура.

Это произойдет не сразу, ведь изначально все инженерные системы без исключения выполняются с запасом прочности. Но каждый гидроудар методично и безжалостно ищет слабое место в трубопроводе, постепенно готовя его к разрушению. И в какой-то момент терпению труб настает предел, и они лопаются.

Пример последствия гидроудара

Последствия прорывов широко известны. Это испорченная мебель, обои, ковры. Залитые водой соседи, нервно требующие все исправить в кратчайший срок с последующей выплатой компенсации за причиненный ущерб.

А произошел гидроудар в системе отопления, то возможны и нематериальные жертвы. Горячий теплоноситель способен причинить серьезные ожоги людям, которым не повезло попасть под его струю. Да и материальные потери от воздействия горячей воды серьезнее, чем от холодной.

Если же авария случилась в лютый мороз (а поломки никогда к месту не бывают), то остановка теплоснабжения повлечет за собой и остановку котла с полной заморозкой системы.

Убытки проще предотвратить, чем компенсировать. Для этого нужно понять, как избежать их. Итак, гидроудар в системе водоснабжения, причины его появления.

Причины гидроударов

На долю гидроударов приходится около 60% всех аварий на трубопроводах, произошедших при их непосредственном участии. Большая часть из них приходится на изношенные старые трубы, у которых всегда найдется слабое место.

Чем длиннее труба, тем сильнее гидроудар. Это следует из его природы: в протяженном трубопроводе воды умещается больше, вес ее способен вызвать более серьезный перепад давления. Поэтому, чем дальше находится перекрываемый вентиль, тем ощутимее гидроудар в трубопроводе. В этом отношении наиболее уязвимы трубопроводы водяных теплых полов, протяженность которых велика.Чтобы избавить теплые полы от повреждений вследствие гидравлических ударов, термостатические клапаны, управляющие их работой, должны быть правильно установлены. Перекрытие циркуляции должно выполняться на входе трубопровода в пол. В этом случае после закрытия клапана вода, хоть и продолжает движение по инерции, но всего лишь создает за клапаном разрежение, не опасное для трубопровода. Практикуется одновременное перекрытие выхода трубопровода еще одним клапаном.

В былые времена при засилье винтовых вентилей гидроудары возникали значительно реже. Закрытие запорной арматуры нельзя было выполнить мгновенно, для этого требовался не один оборот рукоятки. С точки зрения безопасной эксплуатации это правильно.

Появление шаровых кранов привело к возможности выполнить ту же операцию значительно быстрее. Легкость движения рукоятки и достижение поставленной цели ее поворотом всего на 90 градусов вызывает соблазн поупражняться в скорости закрытия вентиля, что делать нельзя категорически. В результате резкая остановка потока жидкости испытывает трубопроводную систему на прочность.

Но вентиль не обязательно резко закрыть, чтобы получить гидроудар. Если из системы отопления плохо вытеснен воздух, то при взаимодействии воды с ним открытии крана приводит к аналогичному явлению. Вода трудно поддается сжатию, в отличие от воздуха. Последний при резком столкновении с находящейся под давлением жидкостью выполняет роль своеобразного амортизатора, упругого препятствия на ее пути.

Появлению гидравлических ударов способствует наличие в системе «разнокалиберных» труб. Если трубопроводы различного диаметра не «приведены к общему знаменателю» с помощью соответствующих переходников, скачки давления в процессе их эксплуатации неизбежны.

Как бороться с гидроударами

Для защиты от воздействия гидравлических ударов на системы водо- и теплоснабжения применяется целый ряд мер. Некоторые из них показательны к применению повсеместно, некоторые же используются для трубопроводов определенного назначения.

Плавное перекрытие

От соблазна побыстрее справиться с такой простой задачей, как открытие или перекрытие вентиля, нужно избавляться. Делать это нужно медленно и плавно. Если вентиль тугой, то допускается выполнять перемещение его рукоятки небольшими рывками. Так принято на промышленных предприятиях, но показательно к исполнению и в быту.

Гидроудар при этом все равно происходит. Но он разбивается на несколько небольших по силе. Энергия, которая воздействует на трубы однократно при резком закрытии вентиля, разбивается на порции, не создающие сильных перепадов давления. А поэтому – не опасных..

Амортизация

При ручном управлении движением потоков жидкости можно реализовать их плавное перекрытие или открытие. Но вот термостаты, управляющие процессом работы отопительной системы автоматически, не способны на это.

Чтобы смягчить гидроудар в системе, в ней устанавливаются амортизирующие устройства. Перед местом установки клапана термостата часть жесткого трубопровода заменяется на эластичный. В качестве материалов для этого применяются либо термостойкий каучук, либо армированный пластик.

Поскольку эти материалы могут растягиваться, то в момент гидроудара они примут на себя его силу. Кратковременно увеличившись в диаметре, амортизатор сработает, как гаситель, и сбросит давление перед закрывшимся клапаном.

Для большинства систем достаточно установки отрезка эластичной трубы порядка 20 – 30 см. Для протяженных труб можно увеличить его еще на 10 см.

Шунтирование

Метод подразумевает ручную доработку термоклапанов. Для его реализации необходимы знания их конструкции, в противном случае устройству можно только навредить.

Шунт представляет собой тонкую трубочку диаметром 0,2 – 0,4 мм. Ее вставляют в клапан по ходу движения жидкости. При работе она никак не сказывается на работоспособности системы, а вот при резком повышении давления поможет стравить его в трубопровод за клапаном.

На заметку: Такие меры помогут только в системах, состоящих из новых трубопроводов, и желательно – не из металла. Наличие ржавчины сводит на нет все усилия и ухищрения, так как она быстро забьет отверстие.

Вместо установки трубки бывает достаточно просверлить отверстие соответствующего диаметра.

Защищенные термостаты

Промышленностью выпускаются термостаты, снабженные устройством защиты от гидравлических ударов. У них между клапаном и термоголовкой установлен пружинный механизм. О наличии этого устройства при покупке термостата можно узнать из его технической документации.

При превышении давления пружина, растягиваясь, мешает клапану полностью закрыться. Происходит тот же самый процесс, что и при шунтировании – избыток давления сбрасывается в трубопровод за клапаном. Когда гидроудар прекратится, пружина полностью закроет клапан.

Важно: Термостаты, оснащенные системой защиты от гидроударов, устанавливаются в систему строго в одном направлении, указанном стрелкой на корпусе.

Компенсаторы

Одно из компенсирующих устройств, применяемых в системах отопления (для водопровода оно тоже подходит) для защиты от гидравлических ударов – это гидроаккумулятор. Он представляет собой резервуар, разделенных на две части гибкой мембраной из резины или каучука.

В нижней части резервуара, соединенной с системой, находится вода. Верхняя содержит воздух под давлением. Изделие похожей конструкции входит в состав автоматической насосной станции и служит там для отключения насоса при достижении номинального давления в системе.

В составе же отопительной системы компенсатор присоединяется к местам возможного возникновения гидроударов. В момент его увеличивающееся давление жидкости давит на мембрану аккумулятора. Находящийся над ней воздух сжимается, мембрана смещается в его сторону. За счет увеличения объема, занимаемого жидкостью, давление в ней падает.

Как только воздействие гидроудара закончится, мембрана возвращается на свое место. Применение гидроаккумуляторов попутно позволяет убрать лишний объем жидкости из системы.

Для создания амортизирующего эффекта в водопроводных системах помимо гидроаккумуляторов используют специальные гасители.

Защитные клапаны

Когда-то врачи при повышенном давлении устраивали пациенту кровопускание. Меньше жидкости – меньше давление. По такому же принципу работают и защитные клапаны.

Их размещают в наиболее опасных местах, подверженных гидроударам. Работают они либо как самостоятельные устройства, либо от команды контроллера, управляющего работой системы и имеющего информацию о давлении в ней в заданных точках.

Как только давление в месте установки защитного клапана превысит пороговый уровень, он откроется и выбросит излишки жидкости наружу. Естественно, это происходит там, где они не принесут никому вреда или дискомфорта.

По мере уменьшения давления клапан закроется, приходя в исходное состояние.

Устройства автоматического регулирования

Не стоит зацикливаться только на вентилях и клапанах. Запуск и остановка насосов тоже провоцирует гидравлические удары в системе водоснабжения. Чем мощнее насос – тем сильнее окажется гидроудар.

Давление, создаваемое насосным агрегатом, зависит от скорости вращения его электропривода – двигателя. При подаче напряжения на него он разгоняется практически мгновенно. Если же заставить его делать это плавно, то гидроудара при включении насоса в работу можно избежать.

Скорость вращения электродвигателя зависит от напряжения или частоты питающей сети. Изменяя величину напряжения, регулировать обороты вряд ли получится. А вот изменение частоты помогает добиться нужного эффекта.

Для этой цели используются специальные устройства управления электродвигателями: частотные преобразователи и устройства плавного пуска. И те и другие при получении команды на запуск плавно наращивают частоту питания электродвигателя, выводя его на номинальные обороты за время, заранее установленное при наладке системы. Гидроудары исчезают.

Но у частотных преобразователей есть еще одно преимущество. Они позволяют и при работе насоса регулировать его производительность таким образом, чтобы поддерживался оптимальный режим его работы. Изменение напора жидкости можно производить уже не степенью открытия вентиля на выходе, а частотой вращения электромотора.

Для этого к частотному преобразователю подключаются датчики давления или любого другого параметра, который он будет поддерживать в заданных пределах, изменяя частоту вращения насоса. При этом появляется еще и экономическая выгода: снижается расход электроэнергии, так как насос будет потреблять из сети ровно столько энергии, сколько необходимо.

Недостатки частотного преобразователя: большая стоимость и необходимость выполнения наладочных работ специалистом.

Если ваша система отопления либо водоснабжения еще не снабжена ни одним из вышеописанных устройств, а в ней наблюдаются признаки гидравлических ударов – пора браться за ее модернизацию. В противном случае когда-нибудь придется взяться за ремонт.

ВНИМАНИЕИспользуемые источники:

• https://iseptick.ru/vodoprovod/priroda-gidravlicheskogo-udara-v-truboprovodax-metody-borby.html
• https://vodosnabdom.ru/vodosnabzhenie/gidroudar-v-sisteme-vodosnabzheniya
• https://fb.ru/article/161863/chto-takoe-gidravlicheskiy-udar-prichinyi-gidravlicheskogo-udara-v-trubah
• https://ribler.ru/vodosnab/gidroudar-v-truboprovode-prichiny-vozniknoveniya-v-sistemah-otopleniya-i-vodosnabzheniya-sposoby-resheniya/
• https://samstroy.com/%d1%87%d1%82%d0%be-%d1%82%d0%b0%d0%ba%d0%be%d0%b5-%d0%b3%d0%b8%d0%b4%d1%80%d0%be%d1%83%d0%b4%d0%b0%d1%80-%d0%b8-%d0%b2-%d1%87%d0%b5%d0%bc-%d0%bf%d1%80%d0%b8%d1%80%d0%be%d0%b4%d0%b0-%d1%8d/
