Электрические и водяные системы напольного обогрева неспособны самостоятельно поддерживать заданную температуру в помещениях частного дома. Хозяин приспосабливается регулировать мощность котла или греющих контуров вручную, добиваясь комфортной температуры воздуха. Чтобы организовать автоматическое управление микроклиматом, нужны терморегуляторы для теплого пола (ТП), устанавливаемые в каждой комнате. Цель публикации – описать существующие виды термостатов, способы установки и схемы подключения регулирующих устройств.
Как работает терморегулятор
Выносной термостат напольного отопления – это автоматический выключатель, который разрывает либо замыкает электрическую цепь после достижения установленной пользователем температуры. В результате нагрев прекращается или же возобновляется. По принципу работы регуляторы теплого пола делятся на 2 вида:
- Механические с термодатчиком в виде биметаллической пластины. От нагрева данный элемент изгибается и в определенный момент разрывает цепь. Затем пластинка охлаждается, выпрямляется и снова замыкает контакты.
- В электронных (релейных) регуляторах датчиком температуры выступает терморезистор, меняющий сопротивление электрическому току в зависимости от нагрева. Микросхема-контроллер фиксирует это изменение и отдает команду реле, обмотка размыкает контакты, цепь разрывается.
Справка. Электронные приборы оснащаются собственным источником (батарейками) либо подключаются к домовой сети. Простейшие механические терморегуляторы работают без внешнего электропитания. Это не является преимуществом, поскольку для управления водяными ТП все равно требуется электричество.
Теперь поясним, как с помощью комнатных термостатов реализуется автоматическое регулирование теплого пола. Электрические греющие контуры (кабельные секции, инфракрасная пленка) работают так:
- Установленный в помещении термостат подключается в разрыв главной силовой линии электропитания. Пока в комнате холодно, цепь замкнута.
- Домовладелец настраивает на приборе желаемую температуру, включается нагрев. Когда она достигает требуемого значения, срабатывает термодатчик, цепь размыкается, силовая линия обесточивается.
- После охлаждения на 0.5–1 градус подача электропитания возобновляется, нагрев продолжается. Кстати, разница между температурами включения/выключения зовется гистерезисом.
Принцип работы терморегулятора для водяного теплого пола такой же. Только реле размыкает цепь питания термоэлектрического привода (иначе – сервопривода). Он стоит на распределительном коллекторе ТП и закрывает/открывает подачу теплоносителя в греющий контур.
Сервоприводы ставятся на каждую петлю, подключаются к отдельным регуляторам, расположенным в разных комнатах. Как работает автоматизированная система водяного напольного отопления, смотрим на видео:
Термостаты для электрических и водяных ТП – в чем разница
На самом деле разницы никакой нет, в обоих случаях терморегулятор выполняет одну функцию – включает либо выключает нагрев, прерывая подачу напряжения к исполнительному элементу – нагревательному кабелю или сервоприводу. Но для работы с электрическими полами подойдет не каждый прибор, например, чисто механическое устройство применять нельзя. Поясним почему:
- Нагрев электрического ТП контролирует выносной датчик, расположенный в полу между петлями резистивного кабеля. Он позволяет ограничить максимальную температуру напольного покрытия, защитить кабельную секцию от перегрева.
- В механических терморегуляторах стоит пластина, реагирующая на изменение температуры воздуха. Прибор не рассчитан на подключение внешнего термодатчика, поэтому «не видит» степень нагрева стяжки пола.
- Пленочный теплый пол работает аналогичным образом. Когда требуется регулировать температуру воздушной среды, выбирается релейный термостат, оснащенный внутренним датчиком и клеммами для подключения внешнего.
Примечание. Контроллер терморегулятора одновременно обрабатывает сигналы напольного и встроенного датчика. Когда 1 из 2 терморезисторов показывает достижение установленного порога температуры, электрический подогрев выключается.
Для регулировки водяных греющих контуров применяется воздушный датчик теплого пола, выносной измеритель ставится по желанию или в случае необходимости. Например, для контроля краевых зон, которые сильно охлаждаются. Температуру теплоносителя ограничивает регулирующая арматура на коллекторе – термоголовки RTL либо смесительный клапан с накладным/погружным датчиком.
4 вида регуляторов теплого пола
По функциональности терморегуляторы можно условно разделить на 4 разновидности:
- механические, работающие по температуре воздуха;
- релейные с минимальным набором функций и встроенным воздушным датчиком;
- электронные устройства на 2 термодатчика с дисплеем и возможностью программирования;
- то же, с wi-fi модулем дистанционного управления.
Дополнение. По способу подключения терморегуляторы делятся на проводные и беспроводные. В первом случае прибор присоединяется к цепи электропитания напрямую, во втором – через специальный релейный блок с ресивером – приемником радиосигналов.
Любой из перечисленных термостатов может иметь 2 или 3 коммутационных контакта. В чем разница:
- 2-контактный регулятор «умеет» только разрывать цепь (отключать питание) при достижении температурного порога.
- Универсальный 3-контактный прибор одновременно замыкает первую линию и размыкает вторую.
Последний пункт требует разъяснения. Если терморегулятор управляет сервоприводом типа NO (нормально открытый), то для перекрывания теплоносителя нужно наоборот подать напряжение, а не отключить. Значит, при достаточном нагреве помещения цепь должна замыкаться, провода подключаются к клеммам №2 и №3 термостата.
Термоэлектрический привод для водяного пола типа NC нормально закрыт при отсутствии напряжения. Чтобы прекратить подачу теплоносителя в контур ТП, регулятор должен обесточить сервопривод. Тогда кабель присоединяется к контактам №1 и №3, как показано на схеме.
Простейший механический термостат способен лишь поддерживать температуру помещения на одном заданном уровне, работая в паре с сервоприводом NC теплого водяного пола. Более продвинутые электронные регуляторы имеют множество дополнительных функций:
- возможность подключения 2 температурных датчиков;
- 3 коммутационных контакта;
- режим защиты от замерзания – включение нагрева в случае охлаждения дома до +3…5 °C;
- регулирование величины гистерезиса;
- сенсорный дисплей управления, показывающий время, дату и контролируемую температуру;
- термостат программируется на сутки/неделю вперед, количество событий в день – 6 и более;
- индикация неполадок, самодиагностика, самообучение;
- встроенный модуль wi-fi для управления термостатом через приложение смартфона.
Первые 3 функции имеются практически во всех релейных терморегуляторах. Если хотите получить больше, придется купить цифровую модель прибора.
Справка. Цена электронного термостата с кнопочным управлением BasicPlus от бренда Danfoss составляет 20 евро. Аналогичный прибор с ЖК-дисплеем обойдется уже в 40 €, программируемая модификация WT-P стоит 54 €. Китайские аналоги в 2–3 раза дешевле.
Советы по выбору прибора
Мы считаем, устанавливать механические терморегуляторы на теплые полы бессмысленно. Эти устройства несколько устарели, число функций ограничено, точность поддерживаемой температуры оставляет желать лучшего. Приборы можно использовать в подсобных либо технических помещениях, где надо поддерживать +15…18 °C круглосуточно.
Тип микропроцессорного термостата выбираем в зависимости от способа нагрева, условий эксплуатации и собственных пожеланий:
- Регулятор для электрического пола лучше брать вместе с нагревательным кабелем (пленкой) и датчиками у одного производителя. Например, фирмы Devi, Caleo и «Теплолюкс» продают собственные регулирующие устройства.
- Если вам приходится покупать термостат для электрических ТП отдельно, следует выбрать любой двухконтактный прибор, оснащенный клеммами подключения внешнего датчика. Обратите внимание на показатель максимальной мощности, которую способен коммутировать регулятор (обычно лежит в пределах 2…4 кВт).
Пример технических характеристик регуляторов бренда «Теплолюкс» - Под водяные теплые полы лучше взять универсальный (3-контактный) терморегулятор, внешний температурный датчик – по необходимости. Коммутируемая мощность роли не играет, поскольку сервоприводы потребляют 1…3 Вт электричества.
- Количество дополнительных «наворотов» зависит от ваших потребностей и кошелька. Но если нужна реальная экономия энергоносителей, рассматривайте программируемые модели, включающие отопление по графику. В рабочее время либо ночью температуру в доме можно понизить до 18…20 °C.
Установка терморегуляторов предусматривается в каждой комнате. Значит, придется оттуда тянуть провода к гребенке ТП, где располагаются сервоприводы водяных контуров. Подобная «электрификация» неуместна в квартирах со свежим дизайнерским ремонтом. Решение: установите возле коллектора коммутационный блок с ресивером, а в помещениях – беспроводные термостаты на батарейках.
Справка. Обычно блоки-коммутаторы имеют 1–2 релейных выхода для подключения циркуляционного насоса либо горелки котла. Коммутационное устройство компании Danfoss стоит около 100 евро, беспроводной регулятор TP5001A-RF – 82 €, ресивер типа RX на 3 термостата – 95 €.
Монтаж и подключение терморегулятора
Перед установкой внимательно прочитайте инструкцию по эксплуатации прибора. Обычно там содержатся следующие указания по монтажу:
- высота термостата над уровнем пола – 1.5…1.7 м;
- не размещайте регулятор с воздушным датчиком вблизи источников тепла или холода – радиаторов отопления, кондиционеров, вентиляционных отверстий;
- технологический отступ от оконных и дверных проемов – 1 м (минимум);
- соблюдайте максимальное расстояние между терморегулятором и распределительным коллектором водяных ТП (длина кабеля указывается в инструкции);
- внешний датчик располагается ровно посередине между петлями напольного обогрева на расстоянии 500 мм от стены;
- термодатчик пола монтируется внутри гофротрубы, он должен легко вытягиваться после заливки стяжки.
Приборы накладного типа прикручиваются напрямую к стене, проводка закладывается в штробах. Под встраиваемые термостаты делается углубление, ставится обычный подрозетник.
Совет. Для присоединения регулятора используйте двухжильный медный кабель сечением 0.75 мм². Схема подключения контура электрического теплого пола с наружным датчиком выглядит так:
Если кабельная нагревательная секция потребляет больше мощности, чем способен коммутировать терморегулятор, нужно задействовать в схеме модульный контактор. Указанный исполнительный элемент устанавливается на стандартную DIN-рейку.
Некоторые версии термостатов имеют контакт для подсоединения таймера. Такое решение позволяет 1 раз в сутки снижать температуру в комнате на 5 градусов, не приобретая дорогой цифровой модели прибора. Схема с таймером представлена ниже.
Перейдем к водяным теплым полам. Простейший способ – подключить терморегулятор к сервоприводу напрямую (последовательно). Только сначала выясните тип привода, «нормально открытый» нужно стыковать с замыкающим контактом прибора, «нормально закрытый» – с размыкающим. Зачастую производители ставят на клеммах соответствующую маркировку – NO или NC. Контакт COM – общий.
Чтобы реализовать многозональное напольное отопление частного дома с беспроводными терморегуляторами, воспользуйтесь следующей принципиальной схемой. Здесь не указаны номера клемм и другие подробности, поскольку оборудование разных производителей отличается маркировкой.
Справка. Коммутационные панели, ресиверы-приемники и модули wi-fi выпускают многие известные производители – Legrand, Danfoss и прочие. Как функционирует связка термостат – коммутационный блок, рассказывается на видео.
Напоследок о настройке температуры
Чтобы настроить каждый терморегулятор теплого пола и проверить работоспособность системы в целом, следует включить нагрев и выставить на всех приборах желаемую температуру. Учтите, дом нужно прогреть полностью. Оптимальный режим работы котла – 60 °C, если теплогенератор начнет «тактовать» (часто отключаться и стартовать), лучше снизить мощность.
Суть настройки заключается в подборе комфортной температуры во всех жилых помещениях. Показания дисплея термостата не всегда соответствуют нашим ощущениям, так что установки придется корректировать в процессе эксплуатации. Отдельный вопрос – программирование нагрева по графику, данная процедура описывается в инструкции конкретного прибора.

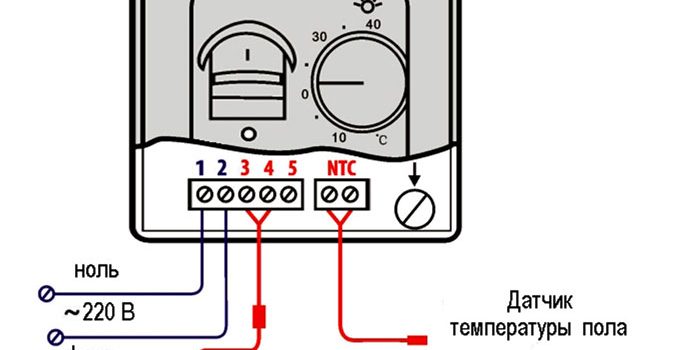

Терморегуляторы, предназначенные для управления отоплением электрическими теплыми полами, имеют специальное обозначение.
Не путайте их с другими популярными моделями, которые выпускаются для работы с газовыми котлами или водяным отоплением через коллектор.
На обратной стороне устройства между двух клемм, ищите изображение в виде змейки (контакты L1 и N1).
Именно сюда подключается кабель теплого пола или электрического мата.
К концу L1 — центральная жила кабеля, к N1 – оплетка.
Выносной температурный датчик, предотвращающий перегрев теплых полов и контролирующий нагрев, заводится на колодки с изображением сенсора (NTC).
Полярность подключения проводов датчика не важна. Подсоединяйте их в любой последовательности.
Погрешность определения температуры</h2>
Обратите внимание, что температура непосредственно на выносном датчике всегда будет выше, чем температура в комнате, которую на своем табло показывает регулятор.
Это связано с глубиной залегания датчика в стяжку.
Обычно эта дельта, между t на поверхности пола и t внутри стяжки, не превышает 5-7 градусов.
На дисплеях электронных приборов можно увидеть оба параметра, а вот в механических устройствах с колесиком, зачастую по окружности даже не прописывают градусы, а указывают только цифры 1-2-3 и т.д.
При пяти цифрах одно деление соответствует примерно 8 градусам.
Градусы не указываются с определенной целью, дабы не запутать пользователя. Выставишь на корпусе термостата +25С, а комнатный градусник в квартире будет показывать всего +20С.
Если же на вашем механическом термостате указаны именно градусы, это означает, что он главным образом работает и ориентируется на собственный датчик температуры воздуха, встроенный в корпус.
Тот, что подключается к нему извне и прячется в стяжку, играет только роль защиты кабеля от перегрева.
Питание 220В заводите на клеммы L и N через УЗО с током утечки не более 30мА.
Схема подключения теплого пола напрямую через терморегулятор разных производителей однотипна и выглядит следующим образом.
Схема подключения теплого пола большой мощности</h2>
При подключении обязательно проверяйте мощность, которую способен пропустить через себя термостат. Обычно он рассчитан на нагрузку не более 16А (3,7кВт при напряжении 230В).
Это именно максимальное значение. Рекомендуется использовать устройство под постоянной нагрузкой не более 70% от этой мощности.
В этом случае девайс прослужит долго и исправно. Релюшка, которая коммутирует контакт, при перегреве быстро выходит из строя. А вместе с ней придется менять и весь прибор.
При нагрузке более 3,7кВт потребуется модульный контактор.
Схема подключения в этом случае изменится на следующую.
Здесь вместо нагрузки, провода с регулятора идут на контакты включающей катушки (А1-А2), а сам кабель обогрева подключается к силовым клеммам пускателя (1-2 или 3-4).
Фазировка на терморегуляторе</h2>
Частый вопрос – есть ли разница, куда на терморегуляторе подключать фазу, а куда ноль?
Да, есть. На логику работы устройства это не влияет, а вот на безопасность еще как.
Если перепутаете фазу и ноль, то при отключении термостата разрываться будет не фазный проводник, а нулевой. Таким образом, фаза будет постоянно присутствовать на кабеле теплого пола, что естественно не безопасно.
В тех устройствах, которые на корпусе имеют отдельный выключатель, при его нажатии происходит разрыв сразу двух проводников, и фазы, и ноля. Но это в ручном режиме отключения, и то не во всех моделях.
Зачастую ноль через свою дорожку подается напрямую. Зашел на клемму и тут же ушел на теплый пол.
При этом сам переключатель отвечает лишь за разрыв подачи питания на плату управления. При автоматическом срабатывании от датчика, всегда разрывается только один провод.
Нужна ли земля?</h2>
Еще обратите внимание на то, что защитное заземление непосредственно на сам терморегулятор на заводится!
Это может быть отдельная, обособленная клемма, через которую к защитному проводнику подсоединяется экран нагревательного кабеля.
На самих терморегуляторах даже стоит значок “квадрат в квадрате”, что означает – прибор с двойной изоляцией.
Такие знаки обычно наносят на переносные инструменты, не требующие наличия заземляющего контакта на вилке шнура питания.
Отличие дорогих электронных термостатов от механических</h2>
Какие сверхзадачи решают умные терморегуляторы, начиненные электроникой и дисплеем? Казалось бы, зачем покупать дорогое изделие, если можно приобрести регулятор с механическим колесиком и точно также выставлять для себя нужную температуру?
А дело здесь в одной из принципиальных проблем комфортной работы систем отопления – инерционности.
Дело в том, что выставив на теплых полах приемлемую для себя температуру в районе 23-25С, после ее достижения, даже с отключенным отопительным прибором, система до определенного момента по инерции все равно будет продолжать набирать градусы.
То же самое касается и минимального параметра. Фактически такие колебания в помещении могут достигать от 19 до 27С.
Ни о каком поддержании комфортных условий с такими разбросами речи не идет. В умных электронных термостатах все это решается ШИМ регулированием.
Термин этот пришел из радиоэлектроники. Там ШИМ – это широтно-импульсная модуляция. В отоплении данный принцип заключается в изменении времени включения и работы греющих элементов.
Пока температура в комнате находится далеко от желаемых параметров (задано +25С, в комнате +18С), теплые полы все время включены (греют, греют и греют).
Однако по мере достижения заданной точки (+25С), тепло начинает подаваться как бы небольшими, короткими импульсами (вкл-выкл). За счет этого происходит точное поддержание температуры в районе комфортной.
Про инерционные процессы, связанные с перегревом или наоборот с чрезмерным охлаждением, в этом случае можете забыть. Ничего подобного от термостата с колесиком вы не добьетесь.
Не работает термостат — как проверить?</h2>
В то же самое время не ждите каких-то глобальных изменений при замене термостата одной модели на другую. Бытует мнение, что если теплый пол не догревает, то стоит поменять терморегулятор на более дорогой, все само собой изменится.
Тут же поднимется температура воздуха в комнате, и там, где ранее было холодно, наступит жарища. Грубо говоря, термостат – это своего рода спидометр в вашем автомобиле.
Можете на спидометре нарисовать 300-350км/ч, но если движок не способен выдать такой мощи, то и данной скорости вам не видать. Если что-то и виновато в плохой работе теплых полов, то в первую очередь смотрите на температурный датчик.
Проверить работоспособность термостата очень просто. Подаете на него питание 220В и подключаете выносной датчик.
Далее, вместо теплого пола подсоединяете к термостату обычную лампочку накаливания. Начинаете выкручивать ручку, изменяя температуру.
В определенный момент лампочка должна загореться.
Далее зажимаете в руке температурный датчик и ждете. При нагреве от вашего тела исправный термостат сработает, и лампочка потухнет.
Если датчик запрятан глубоко в стяжку, то можете прогреть это место феном и дождаться такого же эффекта. Когда лампа никак не реагирует, это говорит о неисправности устройства.
Самый быстрый способ ремонта в этом случае – перевод работы с датчика пола, на встроенный в корпус датчик воздуха.
Концы кабеля на девайсе от напольного источника температуры придется откинуть, а настройки самого прибора перезагрузить.
Работать все это будет корректно при условии установки терморегулятора непосредственно в обогреваемом помещении.
Если у вас электронный термостат с ШИМ управлением, то при вышеприведенном способе проверки, не рекомендуется слишком быстро нагревать датчик посторонним источником тепла. Чем это чревато?
Во-первых, термостат тут же зафиксирует не нормальный рост тепла и сработает раньше времени. Во-вторых, “умные мозги” девайса принудительно отключат обогрев на ближайшие 20 минут.
При этом температура уже через 5 минут на дисплее устройства будет достаточной для включения, а запуска и замыкания контактов не произойдет. Вследствие чего у вас возникнут сомнения в корректности работы терморегулятора.
Поэтому проверка с быстрым нагревом идеально подходит для механических устройств, а с электронными будьте осторожны.
Подключение температурного датчика</h2>
Еще одна ошибка возникает при замене или подключении датчика разных производителей к одному и тому же регулятору. Дело в том, что все они имеют определенное сопротивление, соответствующее той или иной температуре.
И если без изменения настроек взять и поменять температурный датчик на другой, это может привести к некорректной работе отопления. Разница по температуре между определяемой и фактической может достигать 10 градусов!
Из-за другого сопротивления, меньше чем заводское, регулятор поймет это как завышенную температуру и даст команду на раннее отключение, хотя теплые полы будут еще не достаточно прогретыми.
Для теплого пола применяются, так называемые NTC – датчики с отрицательным температурным коэффициентом. Данный термин означает, что с повышением окружающей температуры, их сопротивление уменьшается.
Еще бывает PTC – положительный t коэфф. сопротивления. С ними происходит обратный процесс.
У продвинутых девайсов (Devireg Touch) изначально в программу настроек занесено несколько разновидностей датчиков. На этапе установки просто выбирайте требуемый.
Если вы не знаете марку, придется вручную сделать замеры сопротивления мультиметром.
Полученные данные сравниваются и проверяются, соответствуют ли они выставленным заводским настройкам или нет.
Наиболее правильной системой отопления считается та, которая имеет в каждой комнате свою собственную зону регулирования. Что это означает?
При наличии в доме всего одного терморегулятора, разброс температур в разных частях здания будет достигать 5-6 градусов.
Поэтому придется покупать и устанавливать не один, а несколько термостатов.
Можно настроить отдельные регуляторы одновременно на две зоны, при этом меняя приоритет температур. То есть, установить в термостат в одной комнате, а выносной датчик от него завести в соседнее помещение.
При этом в настройках нужно будет сделать выбор на какой элемент должен реагировать терморегулятор – на встроенный в корпус или на выносной. Добиться одинаковой температуры от одного прибора у вас не получится.
Размещать терморегуляторы в мокрых зонах запрещено. Они должны иметь соответствующий уровень влагозащиты IP и монтироваться в зоне 3.
Что это за зона, читайте в отдельной статье.
Обзор многофункционального терморегулятора теплых полов</h2>
Настройка и управление электронных разновидностей термостатов происходит по заводским инструкциям. В качестве примера давайте рассмотрим популярную (тысячи заказов со всего света + положительные отзывы) и недорогую модель терморегулятора от наших китайских товарищей.
Для начала работы с прибором, первым делом подаете на него напряжение 220В.
Через какое-то время подсветка гаснет и девайс переходит в режим энергосбережения. При этом даже в случае полного исчезновения напряжения, термостат запоминает и сохраняет в памяти все ранее заданные настройки.
Поэтому один раз внесли все параметры, и далее ничего перепрограммировать не придется.
В ручном режиме, когда на экране высвечивается иконка руки, можно установить требуемую температуру в комнате.
Данный параметр выставляется путем нажатия кнопок со стрелочками (вверх – вниз).
В состоянии покоя экран показывает действующую температуру в помещении.
Чтобы перевести устройство в автоматический режим, нажимаете на кнопку с квадратиками и на дисплее тут же отображается значок часов или будильника.
В автоматике изменить ранее заданный порог температуры при помощи стрелочных кнопок не получится. Данные намертво привязаны к конкретному дню недели.
Этот день также высвечивается на экране (1-понедельник, 2-вторник и т.д).
Временной отрезок суток показывается в виде маленького домика с цифрой (чуть выше дня недели).
Через него можно запрограммировать работу отопления так, чтобы ночью полы работали на полную или наоборот с минимальной нагрузкой. Все зависит от ваших условий проживания.
Всего можно установить шесть временных периодов.
Если вы выбрали модель с WiFi, то время и день недели отображаются автоматически.
При рабочем состоянии отопления, над домиком появляется дымок.
Как только обогрев отключается, дымок исчезает.
Гораздо удобнее управление термостатом осуществлять на смартфоне. Для этого потребуется скачать и установить программку Smart Life.
Более подробно со всеми нюансами настроек данного термостата можете ознакомиться из видеоролика ниже.
Неотъемлемой частью системы напольного обогрева является терморегулятор для теплых полов, позволяющий автоматически поддерживать комнатную температуру в заданных параметрах. Он подключается к температурному датчику и без него работать не может. При этом предлагаемые в магазине регулирующие термостаты различаются особенностями установки и схемами подключения. Выбирать их следует правильно.
Содержание
Терморегуляторы для теплого пола
Без терморегулятора контролировать и постоянно включать/выключать теплый пол придется собственноручно хозяину дома. Рассматриваемый прибор является обязательным элементом напольной отопительной системы, без подключения которого эксплуатировать ТП крайне не рекомендуется. Это допустимо, но небезопасно и неэкономично, а также усложняет присмотр за обогревом.
Терморегулятор позволяет контролировать работу теплого пола
Установка термостата предусмотрена в схеме управления как водяного теплого пола, так и электрического. В первом случае он с помощью сервомеханизмов контролирует клапана на коллекторе, а во втором питание от электросети. В результате этого уменьшается либо увеличивается подача воды (электроэнергии) обогревателю под ногами и отдача тепла уже от него комнате.
Также в задачу терморегулятора входит защита напольного покрытие от перегрева. При правильной настройке он не допустит слишком сильный нагрев и порчу финиша на полу. Например, ламинат и паркет нагревать быстро и до высоких температур нельзя. Без автоматического регулятора с температурным сенсором проконтролировать этот момент вручную сложно.
Особенности терморегуляторов
Виды
Терморегуляторы теплого пола различаются на:
- механические;
- электронные;
- программируемые.
Плюс есть модели с дистанционным управлением по Wi-fi со смартфона. В этом отношении данные приборы сильно похожи на термостат для газового котла, который в соответствующем исполнении также можно контролировать через интернет.
Виды терморегуляторов
Механический
Главные достоинства регулятора механического – дешевизна, простота конструкции и надежность. В нем отсутствует какая-либо электроника. На его корпусе есть только выключатель «ВКЛ/ВЫКЛ» и поворотное колесико для установки желаемой температуры.
Обычно такой термостат рассчитан на одну зону управления. Для большинства ситуаций его вполне достаточно. Но нередко «теплые полы» разбивают на несколько зон с разным нагревом (например, одна возле кровати или дивана, а вторая это остальная комната). Тогда подобному терморегулятору лучше предпочесть его более продвинутый электронный аналог с расширенным функционалом.
Механические
Чаще всего механический термостат устанавливают с электрическими теплыми полами. Он позволяет подключить систему нагревательных матов к сети 220 В напрямую через себя. При достижении заданных параметров такой прибор отключает электропитание, а при охлаждении помещения потом вновь соединяет цепь для подачи напряжения.
Электронный
Электронный терморегулятор теплого пола по функциям и схеме работы практически полностью повторяет первый вариант механический. Только он собран уже на основе контролирующей микросхемы и имеет дисплей. Модели этого вида могут быть рассчитаны на одну либо несколько зон управления. Если комната просторная и система обогрева занимает большую площадь, то выбирать для подключения к питанию и регулировки ТП стоит именно их.
Электронный
Разница в цене между электронным и механическим термостатом для одного и того же нагреваемого пола достигает 15–30%. Нет электроники, прибор стоит дешевле. А если есть микросхемы внутри, то он выходит дороже. При этом особых различий в плане использования между ними нет.
Единственный серьезный минус электронного устройства – сброс настроек при отключении электрического тока. Если «механика» после появления в сети напряжения начнет опять работать с выставленными изначально параметрами, то терморегулятор на микросхеме придется включать вручную. При этом между сбоем и приходом хозяев домой может пройти значительное время, в течение которого пол греться не будет.
Программируемый
Если хочется максимально сэкономить на эксплуатации ТП, то подключать теплый пол следует через температурный регулятор программируемого типа. Это устройство работает также на микросхеме. Однако количество режимов работы и настроек здесь гораздо больше, нежели в обычном электроном приборе.
За расширенный функционал приходится платить дороже. И чем больше может такой термостат, тем выше его стоимость. Однако все затраты на него быстро окупаются за счет экономии электроэнергии или иного энергоносителя, используемого для нагрева пола.
Програмируемый терморегулятор
Подобные девайсы дают полный контроль над напольным отоплением. Если требуется повысить надежность работы бойлера на газу, то ставится источник бесперебойного питания для газового котла. А если есть желание добиться максимальной экономии при работе ТП, то надо подсоединять к нему программируемый терморегулятор.
С помощью разных программ можно для каждого времени суток задать свой рабочий режим. Ведь когда в доме никого нет, теплый пол можно ненадолго отключить или перевести на поддержание более низких температур.
С дистанционным управлением
Часть электронных и программируемых терморегуляторов предполагает возможность управления ими дистанционно. Такие устройства используются в системах типа «умный дом». Это наиболее продвинутые, функциональные и дорогие приборы контроля водяного или электрического теплого пола.
Дистанционный контроль облегчает управление
В качестве внешнего элемента управления применяются:
- пульты ДУ;
- смартфоны;
- компьютеры.
В остальном это обычные программируемые приборы.
Правила выбора и рекомендации
Подбирая терморегулятор для управления электрическими напольными пленками или матами, необходимо особое внимание уделить мощности данного прибора в техпаспорте. Она должна на 10–20% быть выше мощности потребляемой на максимуме теплым полом. В противном случае система обогрева будет работать некорректно либо термостат просто перегорит.
Устанавливается терморегулирующее устройство на стене поблизости от розетки, к которой планируется подключить теплый пол, работающий от электричества. Чем меньше выйдет длина проводов, тем лучше. Если ТП водяной, то можно выбрать любое место.
Схема подключение теплого пола
Подключение и монтаж пола
Для подключения любого из вышеописанных терморегуляторов необходимо:
- Подобрать место для установки управляющего устройства.
- К этой точке подвести проводку от розетки.
- Установить на полу датчик температуры с прокладкой от него кабеля до термостата.
- Подсоединить все электропровода в соответствие со схемой подключения из инструкции системы напольного отопления.
- Проверить работоспособность ТП и закрыть его стяжкой или финишем.
Прокладка проводов производится с использованием гофрированных трубок. Температурный сенсор должен располагаться между нагревательных элементов и на расстоянии от стены минимум 0,5 метра. А сам регулятор следует размещать подальше от окон и таи, где он не будет закрыт створкой межкомнатной двери.
Подключение терморегулятора
Заключение
Для самостоятельного подключения терморегулятора особыми навыками обладать не требуется. Монтаж скважины с насосом или системы вентиляции принудительного типа выполнить гораздо сложнее. На корпусе термостата есть клеммы, возле которых указано какие провода следует туда подсоединять. Надо лишь следовать этим указаниям. В остальном рассматриваемое устройство является обычным электроприбором, устанавливаемым в соответствии с требованиями ПУЭ.
Смотрите также видео, как выбрать терморегулятор для теплого пола
Читайте про другие наши материалы:
Терморегулятор (ТР), или термостат, играет важную роль в обогревательном оборудовании. Это универсальный прибор, который управляет нагревательными системами. Его конструкция может быть различной, функция одна: ТР стабилизирует температуру заданной среды в течение определённого промежутка времени. Надо знать, как подключить терморегулятор, чтобы он правильно выполнял своё предназначение.
Механический терморегулятор
Что собой представляет терморегулятор
Термостат в своей основе содержит чувствительный элемент, который под воздействием колебаний температуры окружающей среды меняет свои свойства. В составе присутствуют геометрическая форма (биметаллическая пластина), электрическое сопротивление (термопара) и фоточувствительность (инфракрасные датчики).
Назначение
Терморегулятор своими руками
Подключение терморегулятора направлено на то, чтобы сохранять нужный уровень температуры в конкретном объёме определённого содержания. Приборы используют в воздушных, жидких средах и твёрдых телах.
Принцип действия
Как подключить два телевизора к одной антенне: можно ли к активной
Все терморегуляторы включают нагревательные системы при падении заданного уровня температуры и отключают питание ТЭНов при превышении уровня прогрева среды.
Важно! Главная цель терморегуляторов – это своевременное включение/отключение термо энергетических элементов. Это приносит существенную экономию энергоресурсов.
Виды терморегуляторов
Как подключить амперметр
В основном терморегуляторы бывают 3-х видов:
- Биметаллическая пластина;
- Термопара;
- Инфракрасный датчик.
Биметаллическая пластина
Под воздействием нагрева или охлаждения пластинка изгибается в ту или иную сторону. Тем самым замыкая или размыкая контакты, питающие электричеством нагревательные элементы. Пластина представляет собой двухслойную полоску, сваренную из двух металлов с разным коэффициентом теплового расширения. Из-за этого при нагреве силы расширения «заставляют» пластинку изгибаться.
Термопара
Элемент представляет собой V-образную скобу из термочувствительного металлического сплава. По проволоке проходит слабый ток. При изменении температуры сопротивление проводника меняется, что сказывается на характеристике тока. Этот фактор воздействует через управляющую схему на реле питания обогревателей.
Инфракрасный датчик
Светочувствительная плёнка датчика воспринимает степень нагрева окружающего пространства в инфракрасном диапазоне. Проходящие токи в приборе меняют свои характеристики, что отражается на работе релейной системы питания нагревательных элементов.
Сферы применения терморегуляторов
В быту примером применения терморегулятора может быть стиральная машина. Термодатчик, соединённый с ТЭНом в баке, «следит» за уровнем нагрева воды. В автомобиле термопара системы охлаждения «руководит» режимом включения вентилятора радиатора.
Автомобильный термостат
В различные комнатные обогревательные приборы достаточного уровня сложности обязательно встроен регулятор температуры. Ни одна система тёплых полов не обходится без твердотельных ТР. В холодильнике термостат является неотъемлемой частью. Во всех ПК и ноутбуках датчики температуры включают вентиляторы, сохраняя аппаратуру от перегрева. Кондиционеры, микроволновки, электропечи – все они в своём составе имеют термостаты. Различные водонагреватели, электрокотлы, газовые котлы, включённые в систему отопления зданий и сооружений, работают только вместе терморегуляционными блоками управления.
Электронный терморегулятор
Подключение и установка термостата
Известны два варианта подключения терморегулятора. Это способы подсоединения двужильных и одножильных проводов.
Подсоединение двужильного кабеля к термостату
Двужильный провод используют в том случае, когда ТР требует полноценного питания от электросети для функционирования замкнутой системы управления режимом обогрева определённого объёма. Это интегральные схемы, построенные на микропроцессорах.
Полученные данные от датчика в виде изменения силы тока, величины сопротивления анализируются прибором. В результате подаются команды на пускатель нагревательных элементов с заданным промежутком времени и граничным порогом прогрева конкретного пространства.
Обратите внимание! Примером подсоединения двужильного провода может служить схема, как нужно подключить термостат к циркуляционному насосу водонагревательного котла.
Схема подключения к циркуляционному насосу
Подсоединение к термостату одножильного кабеля
Кабель из одной жилы применяется в схеме подключения терморегуляторов в том случае, когда сам прибор установлен в разрыв фазового провода, ведущего к плюсовой клемме ТЭНа. То есть кабель служит разрывом фазы сетевого тока, питающего нагревательные элементы.
Варианты подключения
- К системе тёплого пола;
- К ТЭНу;
- К обогревателю.
Подключение термостата к системе тёплого пола
Стандартный терморегулятор тёплого пола идёт в комплекте поставки с подробной инструкцией подключения прибора к системе тёплых полов. Можно подключать ТР самостоятельно, пользуясь обозначениями под клеммниками.
Нагревательный мат тёплого пола
На тыльной стороне регулятора расположены три пары клеммных гнёзд для проводов. Первая пара предназначена для подсоединения двужильного сетевого кабеля. Гнездо «L» – фаза, «N» – ноль.
Вторая пара гнёзд предназначена для соединения с выводами тёплого пола – L1 и N1. Пятую и шестую клемму используют для того, чтобы подключаться к датчику температуры.
Подключение терморегулятора
Регуляторы температуры полов могут быть вставленными в подрозетник или закреплёнными на стене. Термодатчик бывает, как встроенным в корпус прибора, так и установленным на конце выносного кабеля.
В первом случае происходит замер температуры воздуха внутри помещения. Во втором варианте датчик измеряет степень нагрева финишного покрытия пола.
Подключение термостата к ТЭНу
Подключение термостата к электрическому нагревателю приходится осуществлять через магнитный пускатель. Это связано с тем, что мощность регулятора далеко несопоставима с мощностью ТЭНов.
Магнитный пускатель (МП) нужен при управлении термостатом сразу несколькими приборами обогрева. МП врезают в фазовый провод параллельно с терморегулятором. Регулировка режимами работы тенов осуществляется термостатом, ток питания проходит через МП. Это даёт возможность использовать трёхфазную электросеть, что позволяет эксплуатировать нагревательные элементы большой мощности.
Многие ТР оснащены электронными микропроцессорами, которые выдают дополнительно показатели уровня влажности, давления и времени, необходимого для достижения величин заданных параметров.
Подсоединение терморегулятора к обогревателю
Термостаты бывают механического и электронного действия. Последнее время вторые модели активно вытесняют своих механических аналогов. Применение современной электроники позволяет более эффективно управлять температурным режимом в заданной среде.
ТР для обогревателей помещений встраивают в корпуса калориферов или выносят на удаление от приборов отопления. Регулятор, прежде всего, подключается к электрической сети, затем через схему управления соединяется непосредственно с термодатчиком.
Дополнительная информация. Инфракрасные обогреватели соединяются с термостатом в большинстве вариантов через магнитный пускатель. Чтобы выполнить правильное подключение прибора, нужно строго следовать пунктам прилагаемой инструкции.
Особенности, как подсоединяют устройства регуляции температурного режима, зависят от вида отопительных приборов. Это может быть одножильное или двужильное подключение ТР тёплых полов. Подключение двухфазного термостата к нагревательным элементам трёхфазного тока осуществляется только через магнитный пускатель. Для водяного отопления терморегулятор врезают прямо в радиатор. В каждом конкретном случае существует своя схема подключения терморегулятора.
Советы по установке
Несколько советов:
- Перед покупкой ТР надо убедиться в совместимости характеристик регулятора и нагревательных элементов.
- Выбирать установку прибора нужно в наиболее доступном месте.
- Решая вопрос о приобретении прибора, следует оценить экономическую целесообразность применения конкретной модели терморегулятора.
- Если не хватает опыта в установке таких устройств, то лучше обратиться за помощью к специалистам.
Человек порой не догадывается о количестве окружающих его терморегулирующих устройств. Они плотно вошли в быт. Их работа приносит существенную экономию затрат на электроэнергию.
Видео
На сегодняшний день система электрического теплого пола является одной из самых комфортных для человека. Нагретый воздух поднимается вверх от самого основания. Поэтому самые высокие его температуры наблюдаются на расстоянии до 50 см от пола. Под потолком они будут ниже.
Принцип работы любого конвектора или радиатора заключается в направлении потока теплых масс под потолок при том, что внизу будет концентрироваться уже остывший воздух. Электрический теплый пол из-за этой особенности является экономически выгодным.
Для управления его работой используют терморегулятор. Они бывают различных типов. Однако схема терморегулятора имеет у всех моделей общий принцип. Чтобы осуществить установку своими руками, необходимо рассмотреть эту процедуру подробнее.
Общие сведения
Ни одна система теплого пола не может обойтись без терморегулятора, схема подключения которого идентична практически в любой модели. Если это устройство не использовать, а подключить нагревательный провод напрямую, система достигнет предела своей рабочей температуры. Это пагубно влияет на стяжку, а в случае с деревянным полом приведет к его деформации.
Также следует учесть, что ни один производитель электрических теплых полов не дает гарантии на свое изделие, если не будет установлено устройство управления нагревом. Поэтому схема терморегулятора должна быть изучена перед проведением обустройства обогрева пола.
Причем в этом случае не подойдет обычный таймер или диммер. Использовать в электрической схеме разрешается только предназначенные для этого терморегуляторы. Они имеют в комплекте датчик, измеряющий температуру.
Виды терморегуляторов
Существуют различные виды систем теплого пола и самих терморегуляторов, которые производители допускают монтировать своими руками в соответствии с инструкцией.
Теплый пол может быть кабельным, матовым или инфракрасным. Первые две системы бывают одножильные и двужильные. Для каждой из них существуют свои особенности установки. Инфракрасный теплый пол схож по принципу подключения с двужильным кабелем. Поэтому схема подключения терморегулятора для этих двух разных видов идентична (чего нельзя сказать о монтаже самой системы).
Терморегуляторы же различаются по способу управления на механические, цифровые и программированные, а по способу измерения нагрева — на устройства с датчиком воздуха, пола или комбинированные. Для этих разновидностей также существуют определенные условия установки.
Что важно при выборе устройства
Первоначально при совершении покупки устройства управления нагревом следует обратить внимание на его предельную нагрузку. Чаще всего в продаже представлены приборы, рассчитанные на 16 А. Это приблизительно 3,7 кВт.
Но есть устройства, рассчитанные на меньшую нагрузку. Следует соотносить мощность электрического теплого пола с предельной нагрузкой терморегулятора.
Самым комфортным признан прибор, имеющий в своем составе одновременно датчик измерения температуры пола и воздуха. Но чаще всего в изделии предусмотрена только одна точка замера.
Схема подключения терморегулятора теплого пола с датчиком покрытия и двойным комплектом идентичны. Но если прибор имеет встроенный измеритель нагрева воздуха в помещении, у него будет на две клеммы меньше, чем у предыдущих разновидностей.
Типы управления
Для каждого типа помещения следует выбирать определенный тип регулятора нагрева. Для ванной комнаты лучше приобретать механические разновидности.
Схема подключения терморегулятора теплого пола чаще всего предполагает установку этого прибора возле розетки внутри помещения. В ванной часто сыро, бывают значительные перепады температур. Устройства с цифровыми дисплеями в подобных условиях проработают меньше.
Поэтому здесь актуально механическое управление. В кухне, комнате или коридоре можно установить цифровой терморегулятор, который будет показывать на экране уровень нагрева.
В продаже существуют программированные устройства. Им задают температуру по времени. По этой программе он работает неделю, затем цикл повторяется. Схема подключения терморегулятора не различается по типу управления.
Тип монтажа
Существуют приборы, которые устанавливаются накладным или врезным способом. В первом случае не придется штробить в стене каналы для проводов и для монтажной коробки. Но прибор будет выступать над стеной, а провода будут проходить под коробом.
Скрытый монтаж предполагает установку врезным способом. Если ремонт в разгаре, лучше отдать предпочтение этому методу. Схема терморегулятора пола будет идентична в обоих случаях, но эстетичнее выглядят врезные модели.
Принцип подключения проводов
В зависимости от типа терморегулятора совершатся определенный тип подключения. Он четко указан в инструкции от производителя. Электрическая схема терморегулятора может иметь 4, 6 или 7 клемм.
В первом случае подключается устройство, обладающее воздушным датчиком. Две клеммы (номер указан в инструкции) предназначены для проводов теплого пола. Коричневый проводник подключается в отсек L (фаза) для нагревательной системы, а синий — на N (ноль). Коммуникации от сети также присоединяют в соответствии с полярностью.
Если же клемм у устройства 6, значит, в комплект входит датчик. Он подсоединяется без учета полярности в указанные производителем разъемы.
Седьмая клемма предназначена для заземления (желто-зеленый провод). Если в доме оно есть, но соответствующего разъема прибор не имеет, следует производить подключение вне корпуса. А если заземления в доме нет, желто-зеленый провод пола зануляется.
Некоторые рекомендации
Схема терморегулятора своими руками предполагает не только правильное подсоединение проводов. Выносной датчик (если он есть в комплекте) устанавливается в гофротрубу. Ее край в полу изолируется. Так датчик при необходимости можно будет достать.
Уровень установки должен быть не ниже 50 см от пола. Если же в нем есть датчик воздуха, высота монтажа должна быть не меньше 1,5 м.
Если у хозяев есть маленькие дети, необходимо приобретать модели со специальной защитой. Это будет гарантией, что чадо не настроит терморегулятор самостоятельно.
Монтаж своими руками
Накладные модели крепятся к стене, не потребуется штробить каналы. Заслуживает внимания схема терморегулятора врезного. Обычно рядом с розеткой или выключателем просверливается место под монтажную коробку.
Далее к полу штробится канал для датчика и проводов нагревательной системы. Питание подводится от проводников розетки или выключателя (их не придется тянуть от щитка). Терморегулятор устанавливается в подрозетник в разобранном виде.
У механических моделей необходимо аккуратно снять колесико регулировки, раскрутить болт и отложить в сторону верхнюю панель.
Если это устройство с дисплеем, снимается верхняя панель (технология описана в инструкции). Подсоединив по схеме все провода при выключенном питании сети, прибор вставляется в подрозетник. Каналы закрываются. Одевается верхняя панель и тестируется работа устройства.
Изучив, как выглядит схема терморегулятора для теплого пола, можно быстро и качественно самостоятельно выполнить подключение .
Используемые источники:
- https://otivent.com/termoregulyator-dlya-teplogo-pola
- https://domikelectrica.ru/sxemy-podklyucheniya-termoregulyatora-teplogo-pola/
- https://sdelat-dom.ru/remont/poly/teplye/termoregulyator/
- https://amperof.ru/podklyuchenie-i-ustanovka/kak-podklyuchit-termoregulyator.html
- https://fb.ru/article/234393/elektricheskaya-shema-termoregulyatora-teplogo-pola
