Это ещё одна статья о монтаже радиаторов, а конкретно — о том, как установить алюминиевые батареи отопления с металлопластиковыми трубами. Рассмотрим, как подсоединить радиатор к системе отопления, какие нужны для этого детали.
На фото ниже открытая система отопления с пластиковыми трубами:
Трубы могут быть металлопластиковые, разводка может быть тоже разная, не только по стене, а и по полу… И каждый раз нужно будет подбирать детали, подходящие для конкретного варианта… Ну да я обещал про монтаж алюминиевых радиаторов с трубой металлопластиковой.
Напомню, что алюминиевые радиаторы продаются в полиэтиленовой плёнке, снимать её не нужно до окончания не только монтажа, а и всех отделочных работ в помещении, иначе радиатор потеряет свой привлекательный вид.
Что крепится непосредственно на сам радиатор?
Алюминиевые батареи отопления имеют четыре отверстия (по два слева и справа), через которые радиатор присоединяется к системе отопления. Диаметр этих отверстий обычно 1 дюйм, поэтому их (алюминиевые радиаторы) можно применять в системах не только с принудительной, но и естественной циркуляцией (отверстия большого диаметра не будут создавать большие гидравлические сопротивления).
Но в системах отопления с принудительной циркуляцией нет нужды в таких больших входных-выходных диаметрах, поэтому продаются специальные комплекты – пробки-футерки с разными резьбами (1/2 и 3/4 дюйма):
И слева показаны вентили и кран Маевского с наружной резьбой в полдюйма, которая вкручивается в эти самые пробки. Три пробки с нужной резьбой вкручиваются в три отверстия радиатора: одно для присоединения подающей трубы, второе для крана Маевского, третье для обратки. Четвёртое отверстие заглушается заглушкой, которая уже дюймовая:
Комплект позволяет подключать трубы с любой стороны.
В комплекте две футерки идут с правой резьбой и две с левой; в радиаторе тоже две резьбы правые и две левые. Это сделано для возможности скрепления секций радиаторов с помощью такого ниппеля:
— на котором разные резьбы. Между секциями ставятся герметичные прокладки, и обычно секции собираются уже на заводе. Можно, конечно, собирать и самостоятельно, но для этого нужно приложить большие усилия, поэтому есть вероятность, что возникнет течь.
После вкручивания футерок в одно из отверстий вкручивается кран Маевского:
Затем вкручиваем в два отверстия вентили:
На подаче (вверху слева) показан вентиль с термостатической головкой, а на обратке (внизу справа) обычный шаровый вентиль. Для герметизации резьбового соединения применяется льняная пакля (лучше пока ничего не придумали, что бы там ни утверждали).
Если трубопровод из металлопластиковой трубы, то нужны переходные муфты:
С одной стороны у этой муфты резьба, которой муфта соединяется с вентилем, а с другой стороны надевается и запрессовывается металлопластиковая труба:
Такое соединение применяется при разводке от коллектора, когда от коллектора идут к радиатору две трубы, например, под полом, небольшие участки этих труб выступают наружу из пола и присоединяются к радиаторам вышеназванными муфтами.
При открытой же разводке металлопластиковыми трубами нужны будут два тройника для присоединения радиатора к подающей трубе и обратке:
(Если трубы полипропиленовые, то принцип присоединения такой же, разница только в тройниках, которые выпускают специально для того или иного вида труб.)
Это, конечно, не алюминиевые батареи отопления, но я решил написать здесь, т. к. на отдельную статью тут развозить нечего.
На стальных панельных радиаторах резьба уже готова для присоединения необходимых элементов (кранов, вентилей), никаких переходников не нужно:
…Собственно, про панельные радиаторы это всё. И про алюминиевые батареи отопления — тоже.
алюминиевые батареи отопления
В качестве примера приводится подключение к стальному радиатору отопления теплопровода из металлопласта. Данная комбинация окажется наиболее выигрышной. И на эту сразу несколько причин: стальной радиатор обладает большим КПД, нежели его аналоги из других материалов, при своей работе способен использовать минимальное количество воды, а металлопласт долговечен и пластичен. Без огромного арсенала различных переходников и прочего комплектующего вы сможете выгнуть трубу отопления из металлопласта так, как вам нужно.
Описание подключения радиатора к существующей двухтрубной схеме отопления для удобства разобьем на несколько этапов.
Содержание
Исходим из того, что вы уже закрепили радиатор на стену и пытаетесь понять, как его подключить. Определяемся с тепловыми контурами в вашем доме и определяем, откуда у вас течет теплая вода, а куда уже отработавшая: холодная.
Важное замечание: радиатор на стене должен висеть не строго горизонтально. Противоположная сторона от ввода должна быть приподнята как минимум на 5мм. В батареях отопления более 1м, перепад в сторону от ввода должен составлять не менее 1см. Это необходимо для отвода воздуха, но обо всем поподробнее.
Радиатор с двух сторон сверху и снизу имеет отверстия закрытые стандартными пластиковыми заглушками. Их нужно скрутить все, в обязательном порядке! В работе изделия из пластика долго вам не прослужат! Выкрутив заглушки, решаем, что будем вставлять в образованные отверстия.
Подключение ввода
Если ввод системы отопления расположен справа, закручиваем его в правый верхний угол и по аналогии с левой стороной. У нас используется труба из металлопласта. Чтобы подключить ее в стандартное отверстие в радиаторе, понадобится соответствующий металлический переходник. Поскольку труба ввода находится снизу, а место, куда ее нужно вкрутить – вверху, переходник должен быть угловым.
Вкручивается он особым образом, но сначала переходник лучше закрутить по-обычному и посчитать число оборотов до зажатия и фиксации в положении, при котором отверстие будет «смотреть» вниз. Запомните число, чуть позже оно пригодится. Выкрутив переходник, повторяем действие в обратном порядке, но уже по всем правилам сантехники. Резьбовое соединение нужно уплотнить.
Используем для этого сантехнический лен. Наматываем его ровной нитью по резьбе переходника.
Но и это еще не все!
Поверху резьбы и намотанного лена намазываем шамотную глину (или силиконовый герметик).
Приобрести ее можно в магазинах сантехники. Поставляется глина в тюбиках.
Закручиваем подготовленный переходник в отверстие.

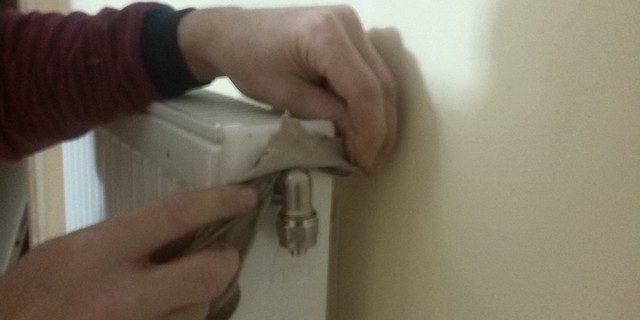

Излишки выступившей глины вытираем тряпкой.
К переходнику присоединяем трубу.
Выгибаем как нам нужно металлопласт и подводим его в требуемое место.
Намечаем необходимую длину и отрезаем лишнее с помощью специальных ножниц для этого вида трубы.
На трубу надеваем металлический элемент соединения с переходником, уже вкрученным ранее в радиатор. Для качественного соединения металлопластиковой трубы её нужно немного развальцевать.
Выполнить это поможет специальное ручное устройство. Просто вставляете его в трубу и вращаете. После этого можно надевать соединительный элемент на трубу.
Затем металлическое соединение и переходник нужно просто скрутить. Для крепления трубы отопления используются специальные клипсы нужного размера предварительно закрепленные в нужных местах на стене.
Подключение вывода
Мы уже подключили ввод. На противоположной стороне в отверстие, находящиеся в нижнем углу радиатора крепим вывод холодной отработавшей воды.
Используем переходник, как и ранее. Единственное, скорее всего, вам понадобится прямой, а не угловой. Его закручивание в отвертие выполняется аналогичным способом.
Также по аналогии крепится к переходнику труба.
Установка воздухоотводящего клапана
В отверстие, находящееся в верхнем углу, расположенное напротив ввода, вкручиваем воздухоотводящий клапан или как принято его у нас называть «развоздушник». Соединение его с радиатором такое же, как и у других присоединяемых элементов: лен, глина.
Последний штрих перед запуском
Напоследок в последнее оставшееся отверстие устанавливаем металлическую заглушку. Ничего сложно. Принцип, как и ранее.
Запуск отопления – проверка подключения радиатора отопления
Запускаем отопление и смотрим, что вышло. Если течи не наблюдается – вы молодцы, все сделали как надо, но дело еще не закончено. Берем плоскую отвертку и направляемся к развоздушнику.
Слегка откручиваем его. Оттуда должно послышаться шипение.
Приготовьте заранее небольшое ведерко, чтобы не наделать луж, пусть и маленьких. Шипение в скором времени закончится, а вместо воздуха из отверстия пойдет вода – можно зажимать. Плотно закрутите клапан отверткой и всё, можно считать, что подключение радиатора отопления Вы выполнили успешно.
Главная → Радиаторы → Установка
Основные способы подключения
Независимо от вида материала (чугун, сталь, алюминий, биметалл) и типа используемой системы обогрева (с естественной или принудительной циркуляцией, однотрубной или двухтрубной), существует несколько основных схем их подключения. Каждая из этих схем имеет свои особенности и может применяться в зависимости от конкретных условий.
Типы подключения радиаторов отопления:
- диагональное;
- боковое;
- нижнее.
Рассмотрим более подробно их особенности, преимущества и недостатки.
Диагональное (поперечное)
При диагональной схеме подающая труба подключается к одному из верхних патрубков радиатора, а отводящая труба – к одному из нижних, расположенных с противоположной стороны прибора. В результате поступающий нагретый теплоноситель равномерно распределяется по всему объему внутренней поверхности радиатора, обеспечивая максимальную теплоотдачу.
При этом теплопотери не превышают 2%.
Фото диагональной схемы подключения
Считается, что такая схема обеспечивает наиболее эффективную работу батареи. Номинальная мощность устройства, указанная производителем в паспорте изделия, привязывается именно к диагональному типу подключения.
Наиболее востребована такая схема при большом количестве секций радиатора (больше 10-12), что обеспечивает равномерный прогрев всей площади прибора.
К недостаткам относится:
- дополнительный расход труб;
- сложность и неудобство монтажа;
- неэстетичный внешний вид.
В многоэтажных домах эта схема практически не используется.
Боковое (одностороннее)
Подающая труба подсоединяется к верхнему патрубку прибора, а отводящая труба – к нижнему патрубку на той же стороне, т.е. обе трубы подключаются к одной из крайних секций радиатора.
Это обеспечивает достаточно эффективный и равномерный нагрев всех секций при небольших тепловых потерях (до 2-5%).
Боковая схема подключения является самой распространенной, в том числе в многоэтажных домах с центральной системой отопления, за счет минимального расхода материалов и удобства монтажа при достаточно высокой теплоотдаче приборов.
Наибольший эффект достигается при подключении батарей с 10-15 секциями, а также в многоквартирных жилых домах с параллельным подключением обогревателей.
При увеличении количества секций тепловая эффективность резко снижается за счет неравномерного прогрева другой стороны радиатора.
Боковое подключение батареи
В процессе однотрубного подключения в схему обычно включается дополнительный элемент – перемычка (байпас) в виде отрезка трубы меньшего диаметра, чем подающая и отводящая труба. Он устанавливается между этими трубами в непосредственной близости от радиатора.
Байпас регулирует подачу теплоносителя и обеспечивает возможность отключения прибора, если произошла поломка (засорение, течь и пр.) без прекращения работоспособности всей системы отопления.
Нижнее (седельное или вертикальное)
Нижнюю схему подключения радиаторов отопления называют «ленинградкой».
Поводящая труба присоединится к одному из нижних патрубков, а отводящая труба – ко второму нижнему патрубку с противоположной стороны.
При таком варианте подключения верхняя и нижняя часть прибора может прогреваться неравномерно, а теплопотери могут составить до 15%. Однако это чаще характерно для систем в многоквартирных домах с большим числом приборов отопления и большой длиной труб. Для автономных систем частных домов такие теплопотери практически не заметны.
Седельная схема
Наиболее часто седельная схема используется для частных одноэтажных домов, когда трубы проложены под полом или спрятаны внутри него.
Это позволяет значительно улучшить внешний дизайн радиатора, сделав трубы практически незаметными.
Отдельной разновидностью нижней схемы является вертикальное подключение, которое применяется для отдельных видов отопительных приборов особой конструкции (панельные стальные и алюминиевые радиаторы с нижней подводкой).
Вертикальная схема для радиаторов с нижней подводкой
У таких радиаторов патрубки подключения подводящей и отводящей труб располагаются рядом в нижней части прибора. Для соединения используется специальный запорно-присоединительный узел.
- Преимущества: экономия материалов и улучшенный дизайн за счет незаметности подключаемых трубопроводов.
- Недостатки: неравномерный прогрев и снижение эффективности теплоотдачи.
Как правильно подключить батарею своими руками
Все способы подключения
Вне зависимости от вида подключения желательно установить на подводящую и отводящую трубу запорные краны.
Это позволит без проблем отключить и демонтировать радиатор в случае его поломки без остановки работы всей системы для слива теплоносителя.
Вместо запорного крана на подводящей трубе можно установить терморегулятор с ручным или автоматическим управлением, который позволит регулировать мощность прибора отопления путем изменения количества подачи в него нагретого теплоносителя.
Это обеспечит автоматическое поддержание нужного температурного режима в помещении.
Как работает беспроводной термостат читайте в этом материале.
По мнению многих специалистов, занимающихся монтажом систем отопления, терморегулятор лучше устанавливать не на подводящей, а на отводящей трубе.
Как показывает практика, это позволяет улучшить теплоотдачу обогревательного прибора и повысить эффективность регулировки его работы за счет ограничения оттока из радиатора остывшего теплоносителя.
Видео с примерами подключения Для удаления из внутреннего пространства радиатора воздуха на один из его верхних патрубков устанавливается воздухоотводчик (кран Маевского). Воздухоотводчик увеличит эффективность теплоотдачи прибора.
Какое подключение лучше – резюме.
Для систем автономного отопления частных домов предпочтительнее будет использование боковой или нижней схемы соединения, так как это позволит сократить расходы на материалы, упростит монтаж и обеспечит лучший эстетичный вид при достаточно эффективной работе приборов отопления.
Необходимый инструмент и материалы
Набор
В комплект для подключения радиатора входят:
- кронштейны для крепления прибора;
- переходные гайки;
- заглушки;
- воздухоотводчик (кран Маевского);
- быстроразъемные соединения типа «американки» и запорные краны (в отдельных комплектациях).
Если указанные элементы отсутствуют, необходимо купить универсальный комплект для подключения либо приобрести эти детали по отдельности.
Более конкретный перечень материалов и инструментов зависит от типа отопительных труб. Какие трубы лучше для отопления мы рассматривали в этом обзоре.
Чаще всего используют:
- металлические;
- металлопластиковые;
- полипропиленовые.
Подключение к металлическими трубами может быть осуществлено при помощи:
- сварки – получается наиболее надежное соединение, имеющее достаточно эстетичный внешний вид. Однако для этого потребуется газосварочный аппарат и навыки обращения с ним;
- на резьбовых соединениях – вам понадобятся стальные сгоны, муфты, тройники или уголки необходимого диаметра, сантехнический лен, болгарка или ножовка по металлу, трубные и накидные ключи.
Кран Маевского
Для подсоединения батареи к металлопластиковым трубам потребуются специальные переходники, хромированные или латунные уголки и тройники.
Из инструмента понадобится:
- труборез;
- калибровка;
- пресс-клещи;
- накидные или раздвижные гаечные ключи;
- трубогиб.
При подключении к полипропиленовым трубам нужны переходные муфты и/или фитинги, специальный аппарат для сварки труб, резак или труборез, накидные гаечные ключи.
Куда лучше установить радиатор
Самым лучшим местом считается оконный проем, который представляет собой основной источник теплопотерь в помещении. При таком размещении отопительный прибор создает тепловую завесу, препятствующую проникновению наружного холодного воздуха внутрь помещения.
Если комната имеет несколько окон, то рекомендуется устанавливать радиатор под каждым из них, а затем подключать их в общую последовательную сеть.
Также нужно найти дополнительные точки обогрева в угловых комнатах с наружными стенами.
Для хорошей циркуляции подогретого воздуха и максимальной теплоотдачи батареи придерживайтесь этих правил:
- расстояние от нижнего края оконного проема до батареи – не меньше 8-10 см;
- расстояние от уровня пола до батареи – не меньше 10-12 см;
- расстояние между корпусом батареи и стеной – не меньше 2-5 см;
- ширина поверхности батареи должна быть не меньше 50% от общей ширины проема окна.
Правила установки
Если вы только собираетесь приобрести радиатор, рекомендуем сразу подбирать его ширину и высоту таким образом, чтобы обеспечить требуемые минимальные расстояния при его установке в выбранное вами место.
Следует также учитывать, что использование декоративных решеток может снизить теплоотдачу на 10-20%. Поэтому их использование оправдано если радиатор нагревается слишком сильно. В этом случае решетка не только улучшит внешний вид обогревателя, но и уменьшит его чрезмерную теплоотдачу.
Порядок установки
Монтаж осуществляется в следующей последовательности:
- При установке нового радиатора полиэтиленовая упаковочная пленка с него не снимается до завершения всех работ, чтобы случайно не испачкать или не поцарапать его поверхность.
- Перекрывается магистраль отопления и демонтируется старый радиатор (в случае его замены).
- На стене размечаются и высверливаются отверстия для кронштейнов крепления батареи с соблюдением минимально необходимых расстояний от подоконника, пола и стены. После чего сами кронштейны закрепляются на стене.
- На прибор устанавливаются переходные гайки, заглушки, воздухоотводчик, запорные краны и/или терморегуляторы в зависимости от выбранной схемы подключения. При этом для обеспечения герметичности все резьбовые соединения перед сборкой обматываются сантехническим льном и дополнительно обмазываются силиконовым герметиком.
- Устройство размещается на кронштейнах крепления и выравнивается строго по горизонтали при помощи уровня.
- К нему подключаются трубопроводы системы отопления с использованием быстроразъемных соединений или переходников с их тщательной герметизацией.
- Производится опрессовка системы и пробная подача теплоносителя. Проверяются все соединения на отсутствие течи рабочей жидкости.
—>
При обустройстве систем отопления частных домов часто применяются теплообменные радиаторы с подводом воды по трубопроводу, находящимся в полу под стяжкой. Такое расположение труб позволяет эффективно и эстетично подвести тепловой носитель к теплообменным приборам через узел нижнего подключения радиатора.
Реализовывают подключение снизу при помощи стальных или алюминиевых панельных радиаторов, имеющих отводы внизу с наружной резьбой на стандартном удалении друг от друга. К отводам труб в стене или полу радиатор подключают при помощи угловых или прямых н-образных переходников с винтовым разъемом американка на выходном патрубке (в народе их также называют “бинокль” из-за схожего внешнего вида).
Рис. 1 Узлы подключения радиаторов отопления – разновидности
Что такое узел подключения радиатора
Узлом подключения радиатора с нижней подводкой называет н-образную деталь сантехнической арматуры с двумя параллельно расположенными фитингами на расстоянии посадочных мест стального панельного радиатора, и жесткой перемычкой между ними. Типовая деталь имеет с одной стороны фитинг в запрессованную накидную гайку с прокладкой (разъем американка) с внутренним диаметром 3/4 дюйма, с другой стороны на фитинг нанесена 3/4 дюймовая наружная резьба.
Внутри каждого из вводов размещен запорный шаровый кран или винтовой вентиль, позволяющий регулировать или перекрывать поступающий тепловой носитель, при снятии батареи во время ее ремонта или замены применяют запорную функцию.
Узел нижнего подключения радиатора – преимущества использования
Арматура для радиаторов, с помощью которой производится подсоединение снизу, предназначена для использования в стальных панельных теплообменниках и не подходит для алюминиевых секций радиаторов – благодаря этому стальные виды оказывают им высокую конкуренцию. Нижнее включение по сравнению с другими типами имеет следующие преимущества использования арматуры:
- Экономия трубных материалов и отводов – в конструкции пола или на стене для присоединения радиатора имеются только два коротких вывода, трубы не идут к его верхнему входному отверстию.
- Соединение внизу обладает эстетичностью, а если трубопровод выходит из стены, его практически не видно под корпусом и оно не мешает мыть напольное покрытие.
- Запорно регулирующая арматура (краны шаровые или вентили) в “бинокле” позволяет управлять интенсивностью поступающей в теплообменник жидкости, а при полном ее перекрытии снимать батареи для обслуживания или ремонта.
- Узел нижнего подключения с вертикальным байпасом равномерно распределяет воду по радиатору с обогревом его наиболее холодных верхних углов, которое наблюдается при нижнем подсоединении. Также при однотрубной разводке байпас способствует выравниванию температур входящего и обратного потоков, что свою очередь приводит к равномерному нагреванию встроенных в линию приборов.
Рис. 2 Установленные прямой и угловой 3/4 дюймовые нижние фитинги
Особенности применения узлов нижнего подключения
Присоединение к системам отопления внизу эффективно в случае прохождения подводящих труб под полом, иногда для удобства и эстетики их заводят в стены на небольшую высоту – угловые фитинги позволяют подключить трубы к радиаторному корпусу.
Помимо запирающих и регулирующих вентилей, для повышения эффективности работы в арматурные подключающие узлы нередко встраивают внутренние и наружные байпасы, для установки температурного режима используют терморегуляторы.
Основным материалом изготовления устройств является латунь, при приобретении следует обращать внимание на толщину стенок и длину резьбы – производители, которые выпускают бюджетные изделия, делают их тонкостенными с короткой резьбовой нитью.
Рис.3 Нижняя подводка – примеры монтажа
Типы узлов нижнего подключения
В индивидуальных жилых домах используются однотрубная и двухтрубная отопительные системы, для подключения отдельно стоящего теплообменника применяют комбинированный способ, при котором в разводке с двумя трубами его включают только в подающую линию по схеме ленинградка.
Читайте также: Схема отопления с принудительной циркуляцией: преимущества и недостатки
Соответственно выпускаемые производителем узлы с нижним подключением предназначены для использования арматуры в однотрубных, двухтрубных или комбинированных контурах, их особенности:
- В однотрубной линии при движении теплоносящей жидкости последовательно по всем обогревательным приборам, ее температура падает, что соответственно приводит к сильному нагреву первых в цепи батарей и холодной поверхности последних. Для выравнивания температур теплоносителя на входе всех приборов используется термокомпенсация, которая осуществляется байпасной разводкой, разделяющей входящий поток на две ветви – одна часть отправляется в радиатор и нагревает его корпус, другая беспрепятственно следует к следующей батарее, смешиваясь с охлажденным потоком, выходящим с первого теплообменника.
- В двухтрубных системах температура нагрева всех обогревателей равномерна и их температурная компенсация не требуется. При данной разводке применяется основная конструкция “бинокля” – фитинг с запорными или регулирующими клапанами, один патрубок которого подключают к подающей линии, другой подсоединяют к обратке.
- Комбинированный узел с внутренним байпасным каналом встраивают как в однотрубную, так и в двухтрубную отопительную систему, в первом случае канал байпаса приоткрывают, во втором он полностью закрыт.
Рис. 4 Фитинги от ведущих зарубежных производителей
По конструктивному исполнению корпуса различают две главные разновидности фитингов нижнего подключения:
- Прямые. Предназначены для подсоединения радиаторных модулей к вертикально выходящим из пола трубам, так как выходной патрубок узла имеет внешнюю резьбу, трубы должны иметь выходные фитинги с накидной гайкой (американкой) или компрессионную муфту с переходом на американку.
- Угловые. Системы угловой фиксации – лучший вариант с эстетической точки зрения, в этом случае трубы выходят из стены на небольшой высоте от пола, а резьбовые патрубки углового фитинга подсоединяются к ним при помощи накидной гайки, установленной на трубных концах.
Для соединения узла с магистралью из стальных труб применяют американку, для сшитого полиэтилена (металлопласта) используют специальный компрессионный разъем Евроконус. Его штуцер вставляется в трубу и прижимается к ней наружным кольцом с прорезью посредством вращающейся вокруг своей оси накидной гайки, она же вместе с конусным уплотнением соединяет стыкуемые детали друг с другом.
Рис. 5 Узлы со встроенным байпасом
Помимо стандартной конструкции со встроенными запорными или регулирующими вентилями, напоминающей своим внешним видом бинокль, на строительном рынке представлен довольно широкий ассортимент товаров, имеющих отличную от типового узла конструкцию. Основные модификации узлов, представленные в торговой сети:
- С запорными или регулирующими вентилями. Фитинг предназначен для подключения к двухтрубной системе, вмонтированные в корпус шаровые или винтовые вентили с утопленной головкой под плоскую отвертку позволяют регулировать отдельно потоки подачи и обратки при необходимости балансировки, а также отключать радиатор от теплоносящей магистрали.
- Со встроенным байпасом. Такую схему имеет радиаторная арматура Hummel – в ее нижней части имеется байпасный канал, диаметр прохода которого регулируется винтовым клапаном. Данное конструктивное исполнение эффективно для однотрубных систем, в которых желательно поддерживать одинаковую температуру теплоносителя на входе всех радиаторных теплообменников. Помимо этого, в комплект радиаторного арматурного узла Hummel входят эксцентрические гайки, которые нужны для его подключения к трубным отводам с различным осевым расстоянием – это позволяет избежать некачественного монтажа при отклонениях в соосности.
Рис. 6 Конструкция с вертикальным байпасом
- С вынесенным байпасом. Схема подключения радиаторов с байпасом позволяет повысить температуру проходящего потока для увеличения нагрева следующих батарей и соответственно выравнивания их теплоотдачи во всей цепи. Подводку с байпасом подсоединяют к радиатору сбоку, байпасная трубка подключается к его верхней точке через фитинг, в который встроена терморегулирующая головка. Так как теплоноситель поступает через байпас в верхнюю часть обогревателя и затем стекает вниз, возвращаясь в контур через обратку, эффективность его обогрева намного выше, чем у модификаций чисто нижнего подсоединения с теплопотерями около 20%. Также в модели с вертикальным байпасом имеется винт для регулировки обратного потока теплоносителя, иногда вверх встраивается автоматический воздухоотводчик.
Читайте также: Полипропиленовые трубы: типичные ошибки и практические советы прокладки
Рис. 7 Инжекторная подводка – принцип работы и конструкция
- Инжекторный. К разновидностям устройств подводки снизу можно отнести инжекторные приспособления, подсоединяемые к боковой части батареи снизу, схема включает в себя трубку, вставленную в выходной корпусной патрубок. Горячий носитель вливается в радиатор через входное отверстие вокруг трубки, и через нее возвращается в обратку. В боковой части инжектора имеется клапанный регулятор, в некоторых моделях он заменен терморегулятором, также в устройстве предусмотрена возможность регулировки интенсивности обратного потока винтом.
Помимо перечисленных выше приспособлений, выпускается ряд других модификаций н-образных фитингов, имеющих различные конструктивные особенности арматуры – приборы с перекрестным направлением потоков, элементы с отводом в боковой части для слива воды (дренажа), с переходными эксцентриками, смещенной соосностью входных и выходных отверстий.
Рис. 8 Подключение и разновидности модельного ряда нижневходовых узлов
<center></center>
Схема подключения узла
Основными типами радиаторов для обогрева, которые подключают с низкой подводкой, является стальные панельные и биметаллические (выдерживают высокое давление), намного реже расположенные внизу выводы встречаются в конструкции алюминиевого радиатора и трубчатых модификациях.
Так как подвод жидкости снизу может использоваться в однотрубной и двухтрубной системе, ее схема ничем не отличается от других способов подключения и соединений радиаторов (боковое, диагональное, верхнее). При однотрубной разводке стандартная схема отопления нуждается в проведении ручной или автоматической настройки, существенно упростить балансировку помогает разводка Тихельмана (попутная), в которой общая длина отопительного контура подачи и обратки одинакова для всех обогревателей.
Рис. 9 Схема подключения радиаторов снизу
Монтаж радиаторов с узлом нижнего подключения
Присоединение узлами панельного обогревателя осуществляется простейшим инструментом в виде гаечного ключа, если производится регулировка, применяется шестигранник или плоская отвертка. Так как все патрубки оснащены герметичными фторопластовыми или резиновыми уплотнителями, применение нитей, пакли и других гидроизолирующих материалов не требуется. При подключении снизу к распространенному трубопроводу из сшитого полиэтилена поступают следующим образом:
-
- Одевают на торцевые трубные выходы муфту Евроконус с накидной гайкой, ее отличие от стандартных компрессионных фитингов заключается в том, что прижим полиэтиленовой оболочки к внутреннему штуцеру через внешнее кольцо с прорезью, и подсоединение к патрубку “бинокля” производится одной накидной гайкой. Конус на конце разъема с резиновой прокладкой плотно и герметично входит в ответное посадочное отверстие при закручивании гайки.
- Прикручивают ключом к радиатору снизу н-образный узел гайкой американки с использованием обычных и конусных прокладок, входящих в монтажный комплект терморегулирующего фитинга, устанавливают радиатор на пол или навешивают на стену на нужной высоте.
- Присоединяют гаечным ключом накидные гайки муфты Евроконус от трубных концов к входным патрубкам арматуры нижнего подключения.
При проведении работ главное не пережать соединения ключом, которое может вызвать необратимый разрыв прокладок и потерю герметичности, лучше прикрутить все гайки вручную с максимальным усилием, а после подачи воды в местах утечек слегка поджать разводным ключом.
Рис. 10 Пример монтажа радиатора на нижние фитинги (Hummel)
<center></center>Главные преимущества нижней подводки радиаторов – эстетичный вид и экономия материалов, при этом плохо прогреваются верхние углы батарей, в результате чего эффективность обогревания снижается на 15 – 20%. Выходом из положения является встраивание наружного байпаса, через который теплоноситель сразу подается в верхний радиаторный патрубок.
Хотя тепло распределяется равномерно, данная деталь снижает эстетику вида и теряется одно из основных преимуществ нижней подводки. Применение в подводящей арматуре встроенных байпасов, терморегуляторов, регулирующих и запорных клапанов, позволяет эффективно использовать нижневходовое устройство в однотрубных и двухтрубных отопительных системах.
<center></center>
Благодаря правильно выбранной схеме подсоединения отопительных радиаторов вода подается более эффективно при минимальных потерях их мощности. По этой причине своя схема подключения должна подбираться для каждой конкретной ситуации. К примеру, нижнее подключение радиаторов отопления предусматривает скрытую разводку труб, а потому такая система будет гармонично сочетаться с интерьером помещения.
О способах подключения батарей
Начнем с того, что схема подключения бывает:
- односторонней;
- перекрестной;
- нижней.
По одностороннему варианту подключение производится, как правило, в городских квартирах, где используется центральное отопление. Здесь трубы подсоединяются лишь с одной стороны батареи. Преимущество схемы в том, что система может работать с максимальной номинальной мощностью, однако то, насколько эффективна теплоотдача, зависит от кол-ва секций батареи. Вода в данном случае не может доходить до удаленных от места подсоединения участков, что негативно влияет на эффективности всей отопительной системы. Данный эффект особенно заметен при использовании батареи, состоящей из 15-ти секций, потому при подключении многосекционных радиаторов предпочтение лучше отдавать другой схеме.
В последние годы все большую популярность обретают биметаллические радиаторы, их можно подключать по диагональной (ее также называют перекрестной) схеме. Суть данной схемы в том, что подводка подсоединяется сверху, а отводка – снизу, но с другой стороны. При таком монтаже жидкость более равномерно распределяется по батарее, а значит, минимизируются потери ее мощности.
На заметку! При использовании диагональной схемы необходимо учитывать то, как располагаются отводящая/подводящая трубы. Ведь если подвод сделать снизу, а отвод – сверху, то радиатор может потерять свыше 50% своей мощности.
Порой описанные выше схемы по тем или иными причинам не используются в помещении. Тогда остается только нижнее подключение, при котором образуется сквозной проход теплоносителя; очевидно, что до верхних секций радиатора жидкость в таком случае не доходит, из-за чего теплоотдача может снизиться на 15%. Тем не менее, данную схему нередко применяют в частных домах с индивидуальным отоплением. А теплоотдачу можно восполнить посредством распределительных трубок.
Ключевые моменты нижнего подключения
Итак, мы выяснили, что данная схема позволяет прятать трубы с видных мест и используется преимущественно в частных домах. Подключенные к радиатору трубы идут в пол, из-за чего освобождается немного места, а само помещение выглядит более аккуратно, благородно. Сегодня можно приобрести 2 типа батарей с таким подключением – это панельные и стальные приборы.
Они могут иметь как 1, так и 3 нагревательные панели. Чем их больше, тем теплее будет в комнате, а потому при выборе приборов необходимо учитывать площадь, нуждающуюся в обогреве.
Важно!Стальные радиаторы, если сравнивать с аналогами, легко устанавливаются, а места занимают немного. Идеально подойдут для любого помещения. Панельные модели имеют уже установленную термостатическую арматуру, а также узел подключения.
Типы панельных радиаторов
Такие батареи бывают:
- гигиеническими;
- гладкими;
- профильными.
Первые две разновидности предназначаются для больниц, школ и детских садов. Самыми популярными производителями подобных моделей являются Purmo и Kermi.
Что касается профильных батарей, то они изготавливаются из листовой стали и покрыты снаружи особым порошковым напылением. Также покрыты нейтральным антикоррозийным лаком, а потому способны прослужить много лет. Заметим, что такие радиаторы могут быть любого цвета.
Трубчатые стальные батареи лучше панельных, ведь их можно переворачивать любой стороной (при этом панельные модели покупаются с конкретным подключением). Теплоноситель в трубчатых моделях подается непосредственно в крайнюю секцию, что очень даже хорошо, если требуется заменить старые батареи на новые.
Достоинства этой схемы подключения
Подобного рода подключение предусматривает легкое скрытие труб, при этом потеря эффективности будет незначительной. Снизу радиатор будет нагреваться быстрее и сильнее, чем сверху, что объясняется быстрым током теплоносителя через него.
Иногда эффективность может снижаться из-за скопления воздуха или засорения. Прогрев при нижнем подключении, как уже отмечалось ранее, неравномерный, однако оно все равно не хуже верхнего.
Обратите внимание! Устанавливая батареи – вне зависимости от используемой схемы, – нужно соблюдать все требования к монтажу. Прежде всего, это относится к пропорциям между шириной батареи и окна.
Видео – Чем хороши батареи с подключением снизу
Нюансы монтажа радиаторов
Самое главное при монтаже – делать все в фабричной упаковке, дабы не повредить внешне покрытие радиаторов. Кроме того, важно не перепутать подачу и «обратку». Если вход и выход расположены на разных концах, то вы не сможете ошибиться – для этого просто изучите маркировку. Но если они находятся с одной стороны, нужно действовать внимательно и осторожно! Ошибка может привести к неправильному подсоединению, из-за чего мощность может снизиться на 60% (точное значение будет зависеть от выбранной модели).
На заметку! В каждой модели с нижним подключением имеется термостатический вкладыш, позволяющий легко регулировать температуру прибора. Данная особенность сказалась на стоимости – она, в среднем, на 10% выше, чем на другие батареи.
Калькулятор расчета количества секций радиаторов отопления
Варианты нижней подводки
Таких всего два, ознакомимся с особенностями каждого из них.
Таблица. Варианты нижней подводки труб.
| Наименование, фото | Краткое описание |
|---|---|
| Односторонняя | Обе трубы в таком случае подключаются с одной стороны. Горячий теплоноситель поступает через верхнюю пробку, а охлажденный отводится через нижнюю. |
| Разносторонняя | Вход и выход, как можно догадаться из названия, находятся с разных сторон. Данный вариант подводки идеален для индивидуальных отопительных систем. Вариант хорош тем, что горячая вода может поступать в любом направлении, плюс протяженность подачи и «обратки» здесь меньше. |
Способы нижнего подключения
Далее рассмотрим, какими именно способами радиаторы могут подключаться к отопительной системе.
Используемые источники:
- http://vodotopim.ru/radiatornoe-otoplenie/montag-radiatora-otoplenija-3.php
- https://rems-info.ru/podkluchenie-radiatora-otopleniya.html
- https://teplius.ru/radiatory/ustanovka-r/kak-podklyuchit.html
- https://montagtrub.ru/uzel-nizhnego-podklyucheniya-radiatora/
- https://stroyday.ru/stroitelstvo-doma/pechi-i-sistemy-otopleniya/nizhnee-podklyuchenie-radiatorov-otopleniya.html
