Теплый пол от центрального отопления в квартире

Сегодня, монтаж нагревательного гидравлического контура в половое покрытие, среди наших соотечественников пользуется небывалой популярностью. Причиной этому является крайне неудовлетворительная работа классического радиаторного отопления с централизованной подачей теплоносителя. Ажиотаж вокруг технологии «теплый пол» заставляет многих «умельцев» идти на прямой запрет властей, самовольно монтируя отопление в квартире по полу, нарушая при этом тепловой баланс и увеличивая гидравлическое сопротивление в системе отопления (СО) всего дома.

Содержание статьи:

Законные пути реализации водяного теплого пола в квартирах многоквартирных домов есть и подключить систему теплый пол от центрального отопления можно. В этой публикации будут рассмотрены несколько рабочих схем, которые не вызовут гидравлический и тепловой дисбаланс в СО.

Схема «вторичного кольца»

Данная схема может быть реализована при однотрубной СО в квартире. Первичное кольцо – центральная СО; вторичное – контур «теплого пола».

• Врезка в центральную систему отопления производится только в обратку, на выходе из радиатора.
• На контур устанавливается запорная арматура, а на обратке кольца «теплого пола» еще и обратный клапан, предотвращающий движение теплоносителя в обратном направлении.
• Водяной теплый пол в квартире оснащается смесительным узлом, который включает в себя насос и трехходовой клапан.

При своей простоте, эта схема эффективна, но только при соблюдении правильного монтажа и четкой последовательности сборки.

Совет: Проблема в том, сможете ли вы доказать коммунальщикам, что данная схема работоспособна и не приводит к дисбалансу в централизованной СО. Как правило, специалисты контролирующих служб ссылаются на запрет внесения любых конструктивных изменений в отопительную систему. Поэтому мы настоятельно рекомендуем перед созданием теплого пола по данной технологии проконсультироваться с юристом и профессионалом-теплотехником.

Схема с теплообменником

100% теплотехников скажут, что не нарушая закон можно создавать теплые полы в квартире с индивидуальным отоплением.

Несмотря на запрет коммунальщиков о внесении любых изменений в централизованную отопительную систему, специалисты придумали такую схему, при реализации которой будет создана автономная СО, где в роль теплогенератора будет выступать бак косвенного нагрева (буферная емкость, теплоаккумулятор), теплообменник.

Данная система никак не затрагивает конструкцию центральной СО, не изменяет давление и не повышает гидростатическое сопротивление. Цифрами обозначено следующее оборудование:

• 1 Циркуляционный насос
• 2 Трехходовой смеситель
• 3 и 4 Шаровые краны
• 15 Группа обвязки теплообменника в которую входят: обратный клапан; шаровый кран с грязевиком.

Собрать Теплый пол от отопления в квартире своими руками по данной схеме по силам любому домашнему мастеру. Для более четкого понимания процесса сборки рекомендуем посмотреть видео по теме:

Нюансы, о которых необходимо помнить

• Первое, на что нужно обратить внимание при подключении водяного теплого пола в центральной СО – это на материал, из которого изготовлен змеевик. Все дело ТВ том, что для разводки отопления в полу в квартире и изготовления непосредственно змеевика, как правило, используются пластиковые трубы, которые рассчитаны на температуру теплоносителя 50°С. Температура воды в центральной тепломагистрали может находиться в пределах 70 до 90°С. Разумеется, при подключении контура теплого пола к центральному отоплению напрямую, протечка и дорогостоящий ремонт обеспечены.

• Второе. В интернете представлено достаточно большое количество монтажных схем водяных теплых полов в квартире, которые, теоретически не приводят к дестабилизации СО дома. Одна из них представлена ниже.

  По заявлениям специалистов-теплотехников, основная проблема водяных теплых полов в том, что в СО дома возвращается теплоноситель слишком низкой температуры, что влияет на отопление смежных по стояку квартир. В представленной выше схеме данное влияние минимизировано, за счет контроля за температурой обратки трехходовым клапаном (К2) с термостатическим механизмом. Данный механизм настраивается на максимальную температуру. Для регулировки температуры контура змеевика в схему включен балансирующий клапан К1.

• Третье. Очень важен точный расчет, который может сделать только опытный теплотехник.

Теплый пол или радиатор: что лучше для квартиры

Каждый день огромное количество наших соотечественников задаются вопросом, как сделать теплый пол от отопления, так как свято уверены, что данная конструкция обогрева квартиры эффективней классической радиаторной. Рассмотрим экономическую целесообразность каждой СО.

1. Система теплый пол экономичнее. Этот вопрос особенно важен владельцем автономных СО и владельцем квартир с тепловыми счетчиками. Для данной конструкции, в качестве основной системы обогрева, необходимо снизить теплопотери жилища до уровня 40-50 Вт/м². Но при таких низких теплопотерях и радиаторная СО будет не менее эффективна.
2. Существует расхожее мнение, что при обогреве посредством радиаторов «вверху горячо, а возле пола – холодно». Как правило, все упирается, опять же, в утепление жилища. Если оно соответствует европейским нормам, то перепад температуры воздуха под потолком и вблизи пола, даже при радиаторах будет минимальным, 1-2°С.
3. Уровень комфорта значительно повышается, если монтировать систему «теплый пол» во всех помещениях квартиры. Действительно, ходить по такому полу приятней, но ответьте себе на вопрос, готовы ли вы во всей квартире оказаться от ковролина, линолеума и других напольных покрытий в пользу керамической плитки, обладающей наилучшей теплопередачей?

И последнее: сопоставьте затраты на реализацию проекта «водяной теплый пол», включающие в себя разрешения, проект с расчетами, дорогостоящий монтаж и настройку работоспособности с высокой эффективностью, которая является достаточно спорным моментом.

Совет: Грамотный расчет водяного теплого пола – это сложный процесс, требующий опыта и знаний множества нюансов. Именно поэтому для их проведения обращайтесь только к профессионалам.

>>> Все про аренду авто на Кипре <<<

Увеличение цен за поставку горячей воды заставляет людей искать более экономичный способ отопления в квартире. Один из таких методов – водяные теплые полы в квартире будет рассмотрен в более подробных деталях, а именно, как правильно сделать теплый пол.

Понятие теплый пол

Укладка теплого напольного покрытия и теплые водяные полы в квартире в европейских странах делают, начиная с 80-х годов прошедшего века. В Австрии, Швейцарии и Германии водяной теплый пол в квартире установлен в 60% домов. К отоплению для теплых полов подключаются разные источники энергии:

• инфракрасные излучатели;
• греющие электрические кабели;
• устройство ПЛЭН, пленки со встроенной электрической спиралью и другие.

Теплый пол и технология его исполнения в рассматриваемом  случае предусматривает обогрев через уложенный трубопровод с горячей жидкостью, чаще всего это вода, иногда используют тосол или антифриз. Укладка водяного теплого пола требует равномерно укладывать трубы по поверхности пола.

При циркуляции жидкость в системе отопления проходит через централизованный источник нагрева, отдает тепло бетону, потом разогревается воздух. Технология укладки водяного теплого пола предусматривает нагрев воды автономным котлом, или теплые полы в квартире подключают от центрального отопления. В обоих случаях включение и монтаж водяного теплого пола можно выполнить своими руками.

Современные технологии упрощают монтаж водяного теплого пола. Используются трубы, конфигурация которых основана на молекулярной памяти сшитого полиэтилена. Это  снизило стоимость материалов, схема подключения водяного теплого пола и технология монтажа стали проще, повысилась надежность.

Установка и заливка теплого пола – процесс не сложный, сделать теплый пол водяной своими руками вполне возможно. Для этого отработано несколько методик и специальные материалы. Люди проявляют интерес, как подключить теплый пол комнаты к системе отопления, как своими силами осуществить данный проект.

Расчет длины труб

Как рассчитать длину и уложить трубы на водный теплый пол с подогревом будет рассмотрено ниже. Есть несколько вариантов, как должны монтироваться трубы на отопление в водяной теплый пол: формой улитки или прямыми параллельными линиями, другими способами. Но везде выполняется главное требование.

Трубы распределяются равномерно, от шага между ними зависит общая длина, покрывающая определенную площадь. Для выполнения условий на отопление с теплым полом надо правильно рассчитать длину трубы. Для упрощения процесса рассчитанный для разных вариантов расход труб сведен в таблицу.

Шаг, мм	Расход трубы на 1 м², м.п.
100	10
150	6,7
200	5
250	4
300	3,4

Используя таблицу, легко понять, как самому сделать расчеты. При площади комнаты 20 м и шаге укладки 20 см длина (L) будет равна 20 м², умноженных на 5 погонных/м, что составит 100 м. Длина контура теплого покрытия не должна превышать 70 м, это связано с эффективной циркуляцией теплоносителя через трубопровод и мощностями насосов. С превышением трубы в контуре 70 м теплые полы не эффективны, тогда как сделать правильный выбор?

Устанавливается шаг 300 мм. Длина (L) = 20 м² * 3,4 погонных/м = 68 м. Это вполне соответствует всем требованиям. В большом помещении ставят несколько линий, но отдельные контура теплого покрытия не должны превышать 70 м.  С использованием  мощных насосов допускается подключение теплого контура водяного пола до 120 м.

Технология укладки для теплого пола четко определяет, чем залить теплый водяной пол. Существуют готовые смеси, которые остается развести водой в концентрации, указанной инструкцией. В некоторых случаях делается водяной теплый пол без стяжки, когда перекрытие фанерное. Если ДСП укладывается: ламинатом, паркетом, линолиумом, заливать теплый пол раствором для стяжки не обязательно. Успешно для теплого водяного пола применяется сухая стяжка.

Перед тем, как заливать и устанавливать напольное покрытие, трубы проверяются на герметичность. Используется специальный компрессор, в трубы закачивается вода под давлением в 6 бар, процесс называется опрессовкой. Если в течение суток давление не снизилось более чем на 1,5 бара, отопительный контур герметичен. Неправильно сделанный теплый пол, некачественная укладка могут привести к необходимости демонтажа напольного покрытия.

Основные преимущества

По отношению к старой технологии с радиаторными батареями, новая методика имеет ряд преимуществ:

• Нагретый слой на уровне стопы человеческих ног. Ноги в тепле, голова в умеренной прохладе – это стимулируют человеческий организм к активной жизнедеятельности.
• Исключается трудоемкая процедура удаление пыли в труднодоступных местах радиаторов.
• Неравномерный обогрев стимулировал простудные болезни. В случае с теплыми полами все эти недостатки отсутствуют, поверхность легко подметается и моется;
• Освобождается пространство, нет необходимости продумывать варианты, как вписать радиаторные батареи и трубы в интерьер помещения;
• Монтажные работы стали намного проще;
• Проведение работ, основные элементы системы стоят дешевле. Для обогрева помещения достаточно температуры в трубах 55 ̊С и не более 60-70  ̊С. Монтаж и дальнейшая эксплуатация теплых полов оказывается дешевле на 30 %. Поэтому много появилось желающих узнать, как сделать водяной теплый пол.

Теплый пол от центрального отопления

Организационные вопросы

Многие жители квартир желают демонтировать батареи или дополнительно к ним подключить теплый пол от центрального отопления. Прежде чем начать подобную реконструкцию, надо решить организационные вопросы, а именно согласовать проект с управляющей компанией, которая обслуживает  дом.

Несанкционированное подключение к центральной системе отопления наказывается очень высокими штрафными санкциями, кроме того впоследствии заставят демонтировать все установленное оборудование.

Сложность в вопросе, как сделать теплый пол от отопления, составляет процесс получения разрешения. Трудность в том, что большинство котельных работает на пределе рассчитанной мощности или имеет небольшой запас. Несколько квартир подключить можно, при массовом подключении центральная система не сможет нормально функционировать.

Подключение водяного теплого пола к системе отопления имеет некоторые технические сложности. Это зависит от конструкции центральной системы. Так, в схемах с прямой подачей по одной трубе вариантов для подключения нет. Где теплоноситель циркулирует по контуру труб прямого и обратного направления, подключение  возможно.

Во многом на решение управляющей компании влияет место расположения теплообменника. Когда теплообменник расположен в нижней части,  у жителей верхних этажей вероятность получить разрешение больше, и наоборот. После получения разрешения можно закупать оборудование и приступать к монтажным работам пола от центрального отопления.

Схема подключения

Перед тем, как залить уложенные на пол трубы, проверяется вся схема укладки на герметичность теплого водяного пола. В зависимости от длины контура и диаметра труб, выбирается мощность насоса. Схема укладки для теплого пола включает следующие основные элементы:

• Вентили на входе в контур теплого пола;
• Обратный клапан;
• Трехходовой регулировочный клапан (термоголовка);
• Циркуляционный насос;
• Датчик контроля температуры теплоносителя;
• Коллектор для теплого пола;
• Пластиковые трубы.

Схема для монтажа водяного теплого пола начинается с подключения в обратную линию центральной системы отопления. Врезается два вентиля для отвода прямого и обратного потока системы теплых полов. Они предназначены для того, чтобы в любое время можно было отключить воду и провести ремонт или техническое обслуживание элементов в магистрали теплого пола.

Обратный клапан обеспечивает движение жидкости теплоносителя в одном направлении. Большое значение в системе имеет трехходовой клапан, он распределяет горячие и холодные  потоки, смешивая их до достижения заданной температуры. Иногда это устройство называют термоголовка. Температура воды поступающая в теплые полы из центральной системы может достигать 70  ̊С, это слишком много, для нормальной эксплуатации требуется не более 50  ̊С. Термоголовка снижает температуру до установленного на ней значения, обычно 40-45  ̊С.

Циркуляционный насос обеспечивает циркуляцию воды в пределах контура в заданном направлении. Температурные датчики указывают температуру теплоносителя. Есть автоматические системы управления, которые объединяют работу датчиков и трехходовых клапанов, но эта тема требует отдельного более обширного описания.

Коллектор для теплого пола распределяет потоки теплоносителя по трубам разных контуров. Коллекторы теплого пола обратной линии собирают остывшие потоки, направляя  к трехходовому клапану, где жидкость распределяется термоголовкой для дальнейшей циркуляции в замкнутом контуре, поддерживая установленную в нем температуру. Коллекторы для теплого пола производители делают из различных материалов:

• Латунные изделия – долговременные и прочные, выдерживают большое давление, они универсальны для любого вида труб;
• Коллектора для теплого пола из меди выдерживают самое высокое давление до 30 бар и большие температуры в отопительных системах. Часто используются в контурах, где в качестве теплоносителя может быть масло, тосол или антифриз.
• Детали из нержавеющей стали пользуются наибольшим спросом по причине умеренных цен и хороших технических характеристик, удовлетворяющих установки в квартирах.

Конструкция трехходового клапана

Система отопления, к которой присоединяют теплые  полы, обязательно включает в себя трехходовой клапан, его конструкция и принцип действия требуют детального рассмотрения. По сути, клапан работает как смеситель горячей и холодной воды, можно сделать теплее или холоднее.

При перемещении запорного элемента в секторе регулировки увеличивается пространство для потока горячей жидкости и уменьшается для потока холодной части теплоносителя и наоборот. Таким образом, можно регулировать температуру в системе. Эта схема водяного контура с клапаном помогает лучше понять его назначение и принцип работы.

Иногда используются клапана с электрическими приводами, в совокупности с термостатами. Потоки воды регулируются автоматически, в зависимости от изменения температуры. При понижении запорное устройство клапана перемещается в сторону увеличения горячего потока, и, наоборот, при повышении установленного значения температуры электропривод двигает запорный механизм в сторону увеличения холодного потока.

Особенности циркуляционного насоса

От правильности выбора и монтажа насоса зависит, будет ли вся система работать эффективно. Циркуляция теплоносителя зависит от длины и диаметра труб, затрудняют продвижение потока изгибы на поворотах трубы. Чтобы добиться требуемой скорости циркуляции жидкости в системе, ставится насос. Большее предпочтение потребителей к насосам с тремя скоростями перекачки, это позволяет управлять температурой теплоносителя, следовательно, воздуха в помещении, изменяя скорость циркуляции.

При понижении температуры в помещении теплоноситель будет охлаждаться в трубах быстрее. Увеличивая скорость циркуляции, потоки будут чаще проходить через нагревающий элемент, повышая температуру. Переключатель скоростей находится на корпусе насоса и управляется вручную. Предусмотрены варианты, когда всем процессом управляет автоматическая система.

Производители выпускают два типа насосов: с мокрым и сухим ротором, в первом варианте вращающаяся часть находится в циркулирующей жидкости, во втором варианте ротор изолирован. Для квартир больше подходит мокрый ротор, их мощности ограничены для помещений в 400 м², этого вполне достаточно. Они меньше потребляют электроэнергии и работают бесшумно. Корпус насоса может быть из нержавеющей стали, чугуна или полимерный, последний вариант оптимальный, легкий, прочный и долговечный.

Цифры через знак дроби на маркировке указывают на размеры входных и выходных отверстий, последнее число обозначает длину изделия для расчетов при монтажных работах. Чтобы не вдаваться в подробности, делая расчет трубы для теплого пола, вычислений при выборе насоса пользуются таблицей.

Площадь отопления, м²	Производительность насоса
радиаторное отопление	теплый пол
80-120	0,4	1,5
120-160	0,5	2,0
160-200	0,6	2,5
200-240	0,7	3,0
240-280	0,8	4,0
300-350	1,2-1,5	—

При установке насоса в линию нельзя перепутать направление движения теплоносителя, оно указывается стрелкой на корпусе. Ротор должен стоять в горизонтальном положении, при вертикальной установке мощность насоса снижается на 30%.

Насос можно поставить на любом участке магистрали, но чаще всего это делают на вводе в систему после распределительного устройства, терморегулятора. Очень важно, чтобы насос был оборудован клапаном для выпуска воздуха. Воздушная пробка может блокировать циркуляцию теплоносителя и работу насоса, открытие клапана поможет избавиться от скопившегося воздуха на интервале в сети, где установлен насос.

Подключение к индивидуальному котлу отопления

Наличие в квартире или частном доме индивидуального котла для отопления снимает все организационные проблемы для разрешения установки водяных теплых полов. В этом случае подключение теплого водяного пола никаких разрешений не требует. В зависимости от условий расположения и эксплуатации объекта котлы могут быть различного вида:

• на газовом топливе;
• на жидком топливе (солярка, мазут);
• твердотопливные: дрова, пилеты, уголь;
• электрические;
• комбинированные.

В квартирах многоэтажных домов чаще всего используются газовые или электрические отопительные котлы, подключение в центральную систему отопления контура теплого пола не требуется. В данном случае схема отличается незначительно, а функциональное назначение основных элементов остается прежним.

Основные элементы:

• котел;
• расширительный бачок;
• манометр;
• циркуляционный насос;
• коллектор для теплого пола;

В отличие от случая с центральным отоплением, подключение теплого пола к котлу не требует установки трехходового клапана для регулировки температуры теплоносителя. Его установка не обязательна, изменение температуры делается с панели управления котлом. Датчики контроля температуры тоже находятся на внешней панели управления.

Расширительный бачок служит для поддержания в системе стабильного давления, при нагревании объем жидкости увеличивается. Чтобы не разрушился коллектор теплого пола, насос и другие дорогостоящие элементы в системе трубопровода, бачок компенсирует расширение объема теплоносителя. Манометр показывает величину давления в трубах. Главное – перед тем, как залить раствором теплый пол, нужно проверить работоспособность всех узлов.

Независимо от  модификации устройства и его производителя все панели имеют основные опции, а некоторые дополнительные функции программирования:

• кнопки или регуляторы увеличения и уменьшения температуры теплоносителя на подаче;
• кнопка автоматической установки комфортного, экономичного температурного режима, комнатного – 20-22 ̊С;
• возможно программное управление, установка режимов «зима», «лето», «каникулы», «функция защиты системы от замерзания жидкости».

Как делать конкретные настройки для котлов с различными панелями управления, описывается в инструкциях по эксплуатации. Заливка водяного теплого пола раствором для отдельного котла делается так же, как для центрального отопления.

Видео: водяной теплый пол в квартире

Все это показывает, что предпочтительней делать теплые полы с установкой автономного котла отопления, основную часть монтажа можно сделать своими руками. Водяной пол, сделанный без стяжки, или сухой со стяжкой, упростят работы и сделают их дешевле.

Если не совсем понятна схема подключения теплого пола, по отдельным элементам в полу можно и нужно проконсультироваться с профессионалами. Изучив назначение, правильное подсоединение основных элементов в общую схему, грамотные в техническом отношении люди понимают, укладка теплого пола несложна, своими руками сделать теплый пол вполне реальная задача.

Из этой статьи вы узнаете:

Какие схемы отопления используются в квартире</li>Чем однотрубные схемы отопления в квартире отличаются от двухтрубных</li>Какие существуют схемы подключения радиаторов отопления в квартире</li>

Сегодня многие владельцы квартир предпочитают автономное отопление. Данная отопительная система выгоднее и эффективнее централизованной. Принцип работы автономного оборудования следующий: вода, поступающая в батареи, нагревается с помощью газового котла. Какие схемы подключения отопления в квартире используются на практике? Об этом вы узнаете из нашей статьи.

Распространенные схемы отопления в квартире

Чтобы определить, какой способ отопления подобрать для вашей квартиры, нужно знать отличительные особенности разных отопительных систем. Проект системы отопления в каждом случае будет свой. Чаще всего используются следующие схемы отопления:

1. Коллекторная схема подключения батарей отопления в квартире. Нагретая вода поступает в батареи из распределительного коллектора. В данном случае можно регулировать температуру каждого радиатора. Если какой-то нагревательный элемент выйдет из строя, его легко заменить. Для этого не потребуется останавливать работу всей отопительной системы. Минусы данной схемы: придется устанавливать коллектор; для этой схемы разводки понадобится большое количество труб.
2. Двухтрубная схема отопления. Можно контролировать нагревание каждой батареи. Система независимая, каждый радиатор отключается. Двухтрубная система отопления устроена основана на том, что к каждой из батарей подключены две трубы. Для подачи горячей воды используется одна труба, а для обратки другая.
3. При однотрубной схеме подключения отопления радиаторы в квартире устанавливаются последовательно. Сначала теплоноситель поступает в первую батарею, затем во вторую, третью и так далее. Первый радиатор самый горячий. Температура последней батареи будет ниже всех в цепи. Недостаток данной схемы: нельзя регулировать нагрев отдельного радиатора. Плюс: низкая цена, так как труб требуется не много.

Оборудование, которое понадобится для каждой схемы подключения отопления в квартире:

• газовый котел;
• металлопластиковые или пропиленовые трубы;
• головки термостатические;
• обратный клапан;
• клапан термостатический;
• кран шаровой для воды;
• батареи;
• бак расширительный объемом 18 л;
• группа безопасности;
• прямоточный кран для радиаторов;
• кран Маевского;
• шаровые краны;
• заглушки или футорки;
• насос циркуляционный.

Рассмотрим однотрубную схему подключения отопления в квартире. При этой разводке теплоноситель поступает в батарею и выводится с помощью одной трубы. Радиаторы соединены последовательно, в соответствии с направлением движения жидкости. Температура воды на входе в каждой последующей батарее отопления будет ниже, чем в предыдущей. То есть происходит постепенное снижение отдачи тепла в сети.

Раньше подобные схемы широко использовались, но сегодня они остаются лишь в частных домах, многоэтажных зданиях старого жилого фонда и автономных системах водяного обогрева. Принцип работы однотрубной системы отопления основан на естественной циркуляции горячей воды. Основной недостаток однотрубной схемы: невозможно регулировать отдачу тепла каждого отдельно взятого радиатора.

Рекомендуемые статьи по данной теме:

Частично устранить несовершенство данной системы помогает использование байпасного соединения подачи тепла и обратки. Но даже в этом случае последняя батарея в стояке остается практически холодной по сравнению с первой.

В многоэтажных зданиях обычно применяется однотрубная схема отопления квартиры вертикального типа.

В многоэтажных домах использовать данную систему удобнее, владельцам жилья при этом удастся сэкономить на отоплении. Однотрубная схема отопления представляет собой вертикально расположенные стояки, которые проходят по всем этажам строения. Расчет количества тепла, которые отдают батареи, производится на стадии проектирования здания.

В новых зданиях однотрубная схема отопления практически не используется, так как невозможно регулировать температуру нагрева радиаторов. Не всех потребителей тепла, подсоединенных к одной ветке отопления, подобная отопительная система устраивает. Жильцам верхних этажей слишком жарко, а в квартирах, расположенных на нижних этажах холодно.

Однотрубную схему отопления квартиры можно использовать в частных жилых домах. Это отопительная система гравитационного типа. Циркуляция теплоносителя происходит из-за разницы в плотности горячей и холодной воды. Основное достоинство однотрубной гравитационной схемы отопления – независимость от внешнего источника энергии. Система нормально функционирует при перебоях с электричеством, потому что для нее не нужен насос.

Минус однотрубной схемы в том, что температура теплоносителя, циркулирующего по радиаторам, неравномерная. Ближайшие приборы отопления в стояке будут горячими, а отдаленные чуть теплыми. Чем дальше от источника тепла, тем ниже температура батарей. Но так как в гравитационных отопительных системах используются трубы большого диаметра, теплоемкость у них достаточно высокая.

Читайте также: Услуги по ремонту квартиры: виды, выбор подрядчика, договор

Двухтрубная схема отопления квартиры: варианты разводки

Двухтрубная схема отопления квартиры отличается тем, что вода, переносящая тепло, подводится к батареям и выводится с помощью двух водопроводных труб.

Существует несколько видов двухтрубных разводок: стандартная (классическая), веерная, попутная и лучевая.

• Классическая модель отопления

При стандартной схеме отопления квартиры подача нагретой воды осуществляется в одном направлении, затем теплоноситель движется в противоположную сторону. В современных многоэтажных зданиях чаще используется классическая система отопления, которая считается наиболее эффективной. В этом случае тепло распространяется по всем батареям в равной мере, без перерасхода. Можно регулировать температуру отопительного прибора в каждой комнате. Процесс может быть автоматизирован посредством подключения специальных клапанов, на которые устанавливаются термоголовки.

• «Петля Тихельмана» (попутная схема подключения отопления в квартире)

Это вариант классической разводки, который отличается от стандартной схемы. Направление движения теплоносителя в подающем и в отводящем трубопроводе одинаковое. Эта отопительная система подходит для помещений, где большие расстояния от котла до обогреваемых комнат. Применение попутной схемы дает возможность уменьшения гидравлического сопротивления. Теплоноситель равномерно распределяется по всем батареям.

• Лучевая или веерная система

Сегодня в многоэтажных домах применяется веерная схема подключения отопления. Каждая квартира обогревается индивидуально. Жильцы устанавливают счетчики, учитывающие расход тепла. Подобная отопительная схема может использоваться в частных домах, если сделать разводку труб на каждом этаже. Для этого понадобятся: индивидуальный трубопровод и коллектор, имеющий выход ко всем квартирам. Потребуется установка счетчиков, учитывающих количество потребленного тепла. Каждый хозяин будет платить конкретную сумму согласно прибору учета.

Лучевой способ позволяет распределять трубопроводы по этажам таким образом, чтобы можно было веерно подключать радиаторы к единому коллектору. От него к каждой батарее подсоединяется подающая и отводящая трубы. С помощью веерной схемы отопления квартиры возможно равномерное распределение горячей воды по радиаторам. Потери тепла будут минимальными.

Важно: при лучевой схеме необходимо выполнять разводку трубопровода целыми элементами (трубы не должны иметь развилок или обрывов). Если используются изделия из меди или полимеров, лучше применять стяжку из бетона. Тогда трубопровод при эксплуатации не разорвет. Трубы не будут подтекать в местах стыков.

Схемы подключения радиаторов отопления в квартире

Существует несколько методов подсоединения устройств отопления. Рассмотрим некоторые из них:

1. Подключение радиатора с торца

При одностороннем подсоединении подающий и отводящий трубопровод подключаются с одного бока радиатора. Высокая эффективность торцевого способа проверена временем. Этот метод позволяет достичь максимальной теплоотдачи радиатора. Теплоноситель подается в верхнюю части батареи, а отводится внизу. Применяя специальные приспособления, можно использовать другую схему подключения отопления в квартире, когда подача и обратка находятся в нижней части конвектора. Выглядеть радиатор будет эстетичнее, так как исчезнут лишние трубы. Но отдача тепла снизится на треть.

Способ подсоединения радиатора по диагонали

При диагональном подключении нагретая вода подается в верхнюю часть устройства, а выводится внизу, с противоположной стороны. Данный вариант стыковки батареи и трубопровода в схеме отопления квартиры применяется, когда количество секций в радиаторе больше 12 (или длина батареи превышает 1200 миллиметров). Если использовать подключение сбоку батареи, возможно неравномерное прогревание отопительных приборов в системе. Для равномерного прогрева радиаторов лучше использовать диагональное соединение.

Подключение внизу радиатора </ol>

При схеме нижнего подключения отопления в квартире подвод и вывод теплоносителя располагаются в нижней части батареи. Этот способ привлекателен тем, что можно максимально скрыть установленные трубы. Подача и обратка находятся внизу батареи, но коллекторы подсоединяются к разным частям патрубка. Данная схема не очень эффективная, теплоотдача будет на 15–20 процентов ниже.

Чтобы не понижался КПД, рекомендуется в схеме отопления квартиры использовать панельные приборы отопления, выполненные из стали. Соединительные элементы радиатора находятся в нижней части сбоку. Конструктивные особенности стальной батареи таковы, что теплоноситель подается в верхний отдел, а обратка спускается и выводится с помощью нижнего трубопровода.

Читайте также: Чем утеплить стены квартиры изнутри

Какие радиаторы использовать в различных схемах отопления в квартире

Раньше многие пользовались батареями из чугуна. Технология монтажа отопительных систем при централизованной подаче теплоносителя требовала именно такого типа радиаторов. Для автономных систем данные устройства не подходят. Чугунные батареи имеют большой объем, для нагрева нужно использовать много жидкости. Это невыгодно. Данный радиатор долго прогревается, так как стенки корпуса достаточно толстые. Для обогрева помещения придется тратить много средств, энергии требуется больше.

Лучше в схеме отопления современной квартиры использовать алюминиевые или стальные батареи. Допустимый вариант – радиатор, выполненный из композиционных материалов. Несмотря на то что у батареи маленький водяной контур, она выдерживает повышенную температуру. Для этого не требуется большое давление в системе. Можно объединить в единую сеть радиаторы отопления и теплые полы, работающие за счет циркуляции горячей жидкости.

Полезный совет: из перечисленных радиаторов отопления эффективнее всего батареи из алюминия. Но эти радиаторы дорогие. Также придется добавлять в теплоноситель вещества, которые будут нейтрализовать щелочь, содержащуюся в воде. В схеме не должны присутствовать медные детали. Алюминий и медь окисляются и разрушаются, контактируя друг с другом.

Как подобрать нужное количество секций радиаторов для каждой схемы отопления квартиры:

• Подсчитаем подходящее для комнаты число сегментов батарей. Расчет количества секций осуществляется по формуле: К = S x 100 / P (для помещения с высотой потолка ниже трех метров). К – количество секций, S означает площадь комнаты, P – мощность сегмента (180–200 Вт), 100 показывает нужное количество Вт на один квадратный метр площади.
• Рассчитаем нужное число сегментов для схемы отопления типовой квартиры. Предположим, помещение имеет размеры 3,5 на 6,5 метров. Площадь его равна 22,75 кв. м. Мощность одного сегмента радиатора – 185 Вт. Подставив это значение в формулу, получим: K = S x 100 / P = 22,75 x 100 / 185 = 12,29. Число секций должно быть целым. Округлив полученную величину, получаем, что отопительный прибор должен состоять из 13 секций.

У панельных батарей конструкция иная, там нет секций. Но они также отличаются размерами и мощностью.

• Как подобрать к жилому помещению отопительные устройства в виде панелей? Хоть тут и неприменим расчет по секциям, но, зная параметры помещения и схемы отопления в квартире, выбирают подходящие по габаритам и мощности радиаторы. Можно использовать другую формулу: P = V x 41. P соответствует начальной мощности, V – объём комнаты, 41 – количество мощности на кубический метр (Вт/м³). Сделаем расчет для комнаты, имеющей высоту 2,50 м и площадь 225 x450 = 10,125 кв. м. Получаем: V = 2,5 x 10,125 = 25,3125 куб. м.
• Далее нужно подсчитать мощность батареи: P = V x41 = 25,3125 x 41 = 1037,81 Вт. Отопительные устройства с подобными параметрами не существуют. Будем использовать в схеме подключения отопления в квартире радиаторы мощностью 1 или 1,5 кВт. Точная величина зависит от климатических условий района проживания.

Большая часть России расположена в северных регионах, и все мы сталкиваемся с проблемой отопления зимой. В городских квартирах есть центральное отопление, рассчитывать на которое приходится к сожалению не всегда. Ведь когда наступают холода, ЖКХ вечно опаздывают с подачей горячей воды в батареи, и приходится либо мёрзнуть и ходить по дому в тёплых кофтах, а спать под двумя одеялами, либо самостоятельно заботиться о тепле в доме. В частных же домах ситуация обстоит ещё острее и если сам не позаботишься о тепле в доме, то зимой придётся жечь костры прямо в гостиной. Если мы решили самостоятельно сделать наше гнёздышко тёплым и уютным, то для начала нам следует определиться с типом отопления. Есть два основных варианта, это электрическое и водяное отопление. Водное, конечно, выигрывает, ведь оно проще в установке, реже выходит из строя, и требует меньше внимания и ухода, а самое главное дешевле.

Ограничения

Когда выбор уже сделан, возникает вопрос: как правильно сделать водяное отопление? Но для начала разберёмся с ограничениями. К сожалению в городских квартирах практически невозможно реализация водяного отопления, кроме центрального отопления. Нельзя делать тёплый пол, так как запрещено делать водяной тёплый пол, если под вами есть другие квартиры.

Также нельзя подключать своё отопление к центральному отоплению. За всё это предусмотрены большие штрафы, и постановление от суда о демонтаже данной конструкции. Даже простой демонтаж батареи является незаконным.

Частный сектор

В частном доме всё обстоит иначе, под нами нет соседей, воду нагреваем мы сами, и никаких препятствий для установки дома водяного отопления нет. Как же сделать водяное отопление в частном доме? Чтобы обустроить дом водяным отоплением необходимо выполнить несколько шагов, о которых мы сейчас и поговорим. «>»>»>»>»>»>

Тип водяного отопления

Для начала разберёмся с выбором типа водяного отопления. На сегодняшний день, примерно 9 из 10 частных домов, используют водяное отопление. И далеко не везде стоят привычные батареи. Основные типы водяного отопления это:

• Система радиаторных батарей;
• Теплый пол;
• Система плинтусных радиаторов.

Разберём каждый по подробнее.

Радиаторные батареи

Все видели таки батареи в квартирах, и принцип их работы в частных домах ничем не отличается. Главным недостаток является неравномерность прогрева пространства. Возле батареи жарко, а в коридоре если не налажена система тепло обмена, будет холодно.

Но если этот вопрос можно решить, то внешний вид это не исправит. Далеко не каждому хочется видеть у себя в доме железные трубы торчащие из пола, а если спрятать их за фальшивой стеной, то это отнимает драгоценно пространство.

Плюсы это конечно простота и относительная дешевизна в установке.

• Наращивание радиаторов — пошаговое описание и советы как добавить секцию быстро и просто (145 фото + видео)
• Как сделать отопление своими руками — схемы, проекты и особенности применения актуальных систем отопления (115 фото)
• Подключение датчика температуры — схема подключения автоматики и нюансы использования в системе управления отоплением (130 фото, схем и видео монтажа)

Плинтусные радиаторы

Это новомодный вариант, когда устанавливаются небольшие радиаторы по периметру квартиры, на уровне плинтуса и маскируется под негоже. Главным недостатком будет этот самый плинтус, он шире и выше обычных плинтусов, а следовательно по периметру комнаты будет небольшой бортик, который не даст полостью придвинуть тумбочку или кровать к стенке. Согласитесь весьма не удобно, когда все предметы в комнате стоят от стен на расстоянии 3-5 сантиметров. «>»>»>»>»>»>

Плюсом будет более равномерное, в сравнении с радиаторными батареями, распределения тепла. В помещениях не будет тёплых и холодных углов и находиться в таком доме будет приятнее.

Система тёплый пол

Это пожалуй наилучший вариант отопления. Он позволит максимально равномерно прогревать квартиру, за счёт лучшей конвекции воздуха. Пол сразу становится тёплым и по дому можно ходить босиком. Нет тёплых и холодных участков. Минусом будет, большая цена установки и подготовка пола для него во время черновых работ.

• •
  •

Воздушный солнечный коллектор — что это такое и как сделать своими руками. Пошаговый мастер-класс и советы по применению в системе отопления (110 фото и видео)

Монтаж труб отопления: способы разводки и правила размещения отопительной системы (125 фото)

Отопление в двухэтажном доме: проекты, схемы и системы отопления своими руками (125 фото и видео)

Тёплый пол устанавливается на начальном этапе ремонта, до конечной заливки полов. Выкладывается контур по площади дома и заливается раствором для выравнивания пола.

Тип циркуляции

Чтобы самостоятельно сделать водяное отопление, также нужно определится благодаря чему будет циркулировать вода в трубах. Тут есть два варианта, это естественна и принудительная циркуляция. При естественной циркуляции, теплоноситель перемещается по трубам за счёт разности плотности. Нагретый теплоноситель расширяется и становится менее плотным и стремится на верх, вытесняя остывший, который возвращается в котёл. Тут очень важным является уклон труб и их диаметр, если не учесть эти параметры, то нормальной циркуляции происходить не будет. Плюс это конечно отсутствие дополнительных энергозатрат. При принудительной циркуляции теплоноситель по трубам перемещает специальная помпа.

• •
  •

Самодельные котлы отопления — лучшие проекты и пошаговый мастер-класс постройки отопительных котлов своими руками (135 фото)

Ремонт теплообменников — эксплуатация, обслуживание, съем, монтаж и замена водоснабжения (120 фото и видео)

Смесительный узел для отопления — виды, назначение, подключение и применение в системе отопления (80 фото)

Типы котлов

Котёл это сердце отопительной системы. Во многом именно выбор котла определят последующий выбор типа отопления. Вариантов несколько и все они зависимы от ваших условий. На этом этапе решается вопрос как сделать дешёвое водяное отопление. Ведь именно на нагрев теплоносителя и будет уходить ваш семейный бюджет.

Газовый котёл

Это самый дешёвый и удобный в обслуживании котёл, но если нет доступа к газовой магистрали, то этот не лучший вариант.

Электрокотёл

Также очень удобен в обслуживании, но крайне не экономичен. Но и он ограничен, если у вас слабая линия электросети, то и это не лучший выбор. «>»>»>»>»>»>

Твердотопливный котёл

Или делаем водяное отопление на дровах. Работает на угле, солярке, и даже дровах. Тут два недостатка, это необходимость помещения для топлива и невозможность регуляции температуры. Также необходимо продумать место для его установки. Но главным его плюсом будет возможность самостоятельно изготовить такой котёл.

Твёрдотопливный котёл своими руками

Самостоятельно изготовить котёл достаточно трудно, но возможно. И если вы всё-таки решили сделать котёл своими руками то встаёт вопрос: как сделать печь для водяного отопление?

Для начала следует изучить схемы работы котла, необходимо хорошо понимать зачем там каждая деталь и как она должна быть установлена. Хорошо изучите как работает котёл, какие ошибки можно допустить.

Изучите условия в которых будет стоять котёл, какие конструкционные возможности есть именно в вашем случае. Учитывайте буквально всё что сможете, ведь от этого будет зависеть не только КПД котла, но и тепло в вашем доме. И только после тщательного анализа приступайте к изготовлению чертежа. Да работать надо именно по чертежу, сначала бумага, потом метал. Не стоит ничего делать «на глазок», при допущении ошибки в пару миллиметров может значительно упасть КПД котла. Если вы со всей ответственностью подойдёте к процессу, то у вас получится отличный котёл, максимально подходящий именно вам.

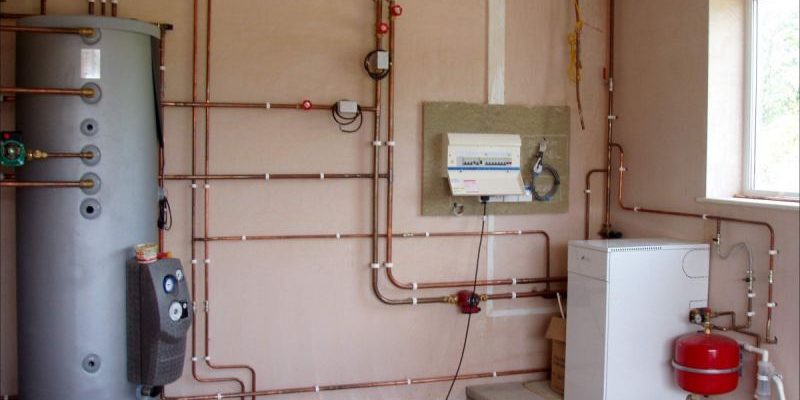

Фото советы как сделать водяное отопление

Используемые источники:

• http://ventilationpro.ru/sistemy-otopleniya/sistema-teplyjj-pol/kak-sdelat-teplyjj-pol-ot-centralnogo-otopleniya-v-kvartire-legalnye-sposoby-realizacii-proekta.html
• https://teplota.guru/teploizolyatsiya/vodyanoj-teplyj-pol-v-kvartire.html
• https://myremontnow.ru/blog/skhema-podklyucheniya-otopleniya-v-kvartire/
• https://otopleniehouse.ru/kak-sdelat-vodyanoe-otoplenie/
