С каждым годом всё чаще люди перестают пользоваться централизованным отоплением, а переходят на паровое отопление. Частные дома, коттеджи используют исключительно паровое отопление, ведь это удобно, практично и вы сможете почувствовать себя независимым от отопительных служб.
Сегодняшней темой нашей статьи будет схема парового отопления в частном доме. Мы затронем все актуальные вопросы и узнаем его особенности и недостатки.

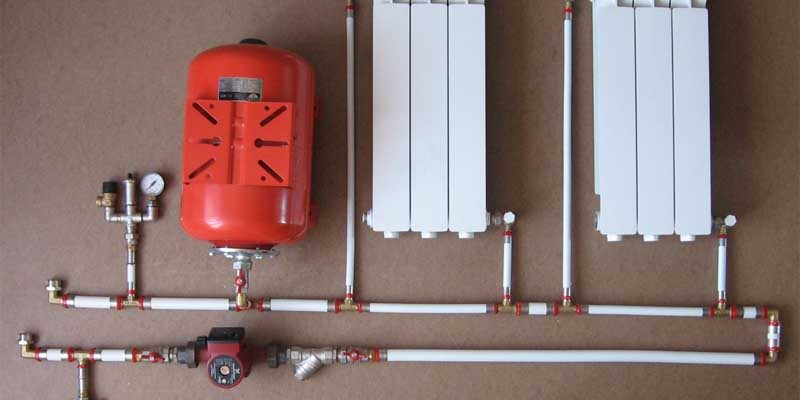

Схема парового отопления
Прежде всего, в данной конструкции выделяют следующее:
- Непосредственно паровой котёл – в его работе используется несколько маленьких паровых котлов, которые обеспечивают подогрев воды до нужной температуры.
- Радиаторы – они служат для равномерного распределения тепла в помещении и создания оптимальной температуры для человека.
- Насосы – нужны для попадания пара в отопительную систему. Чаще всего вместе с отопительной системой насосы устанавливают в очень больших помещениях. Фото схемы парового отопления с применением насосной системы в одноэтажных домах не предусмотрено.
- Множество труб – они нужны для обеспечения достаточного количества подачи пара.
- Регулятор пара – регулирует подачу пара в центральную отопительную систему.
«>»>»>»>»>»>
Такую систему преимущественно применяют на производственных предприятиях. Довольно часто люди путают паровое отопление с водяным, не зная того, как работает водяное отопление.
Котёл нагревается до определённой температуры, чаще всего до +80 градусов, затем горячая вода попадает в бак. Находясь в баке, буквально за 10-20 минут вода начинает постепенно превращаться в пар. Далее горячая вода попадает в трубы и уже через несколько минут начинает греть помещение.
Преимущества и недостатки парового отопления
Чтобы вы определились, стоим ли вам покупать паровое отопление, давайте подробно разберём всего преимущества и имеющиеся недостатки. Прочитанная информация сможет дать чёткий ответ на поставленный вопрос. Не большая стоимость всего оборудования играет очень важную роль в принятии решения. Низкая потеря тепла при работе системы – это позволит снизить денежные затраты на отопления дома. Очень большая теплоотдача – позволяет за считанные часы полностью прогреть большое помещение и создать комфортную обстановку для жителей дома. К сожалению, недостатки у парового отопления имеются, о которых мы не можем вам не рассказать: Большой уровень шума от работы системы. Знающие люди осведомлены о том, какой шум создают подобные системы. Очень высокая температура пара, которая при контакте легко сможет обеспечить ожог.
Коррозия также является существенным недостатком. В результате данного процесса часто трубы начинают течь, тем самым принося неудобства в эксплуатации.
Паровое отопления в частном доме
Как уже ранее было сказано, данную систему чаще применяют на производственных предприятиях, но всё-таки есть люди устанавливающие её у себя в домах. Они прежде всего, руководствуются тем, что схему парового отопления своими руками можно воплотит в самых смелых фантазиях как будет угодно хозяину дома. Эту конструкцию можно сравнить с самодельным конструктором. Для вашей безопасности мы рекомендуем устанавливать паровое отопление вместе со специалистом, ведь от правильной установки будет зависеть дальнейшая работа. Для работы вам потребуется:
- Котёл.
- Насос.
- Топка.
- Радиатор.
- Регулирующий клапан.
Этапы установки
Составьте план, где будет установлен котёл. Сделайте заливки под котёл.
Начните монтировать котёл, расположите трубу и радиатор внизу. Такое расположение позволит создавать комфортный температурный режим в доме и не создавать сильную конденсацию воздуха.
После полного монтажа котла советуем вызвать компетентных специалистов. Они позволят правильно запустить систему, в случае чего устранят возникшую неполадку, а также объяснят, как в будущем правильно эксплуатировать такое отопление.
Обращаем внимание на то, что сделать схему парового отопления частного дома от печи, в отличие от системы без печи, вы не сможете. Вероятнее всего в процессе установки возникнет множество сложностей, в данном случае лучше воспользоваться услугой профессионалов. Также стоит отметить, что схема парового отопления двухэтажного дома будет кардинально отличаться от установки всего оборудования в одноэтажном доме.
Фото парового отопления
Под паровым отоплением подразумевается система, в которой в роли носителя тепла выступает разогретый водяной пар. Такое отопление широко использовалось в ХІХ веке в жилых зданиях. Вскоре пар заменили водой, но название системы (в нашем случае – ошибочное) осталось прежним.
Отопление паром
Водяной пар эффективно транспортирует и переносит тепло, но от такого отопления отказались по причине сильного нагрева отопительного оборудования (его температура превышала 100ᵒС). Любое прикосновение к поверхности прибора вызывало ожог, а разрыв магистрали приводил к серьезнейшим травмам и даже летальному исходу.
Паровое отопление в частном доме
Обратите внимание! Ввиду всего этого на сегодняшний день паровое отопление (в изначальном своем виде) запрещено к использованию в общественных жилых помещениях.
Тем не менее, запрет не касается частных домов, поэтому любой может делать так, как пожелает. Но перед принятием столь серьезного решения следует взвесить все за и против.
Запрет не касается частных домов, поэтому каждый может делать так, как пожелает
Преимущества системы
- Цена подобной системы достаточно низкая.
- Паровое отопление не размораживается, поэтому возможно круглогодичное его использование без риска замерзания теплоносителя.
- Потери тепла в теплообменниках практически сведены к нулю.
- В такой системе энергия передается путем излучения и конвекции. Для сравнения: в водяной преобладает именно конвекционная составляющая, в то время как теплопередача у радиаторов достаточно низкая.
- В ходе установки могут использоваться радиаторы и трубы меньшего размера/диаметра.
Недостатки
Но есть и минусы, о которых нужно знать перед установкой.
- Циркулирующий по системе пар создает шум.
- Температура отопительного оборудования может превышать 100ᵒС.
- При прорыве возникает повышенная аварийная опасность.
- Подверженность коррозии.
Принцип работы
Тепловым генератором в паровом отоплении является котел, функционирующий при низком давлении – он образует горячий пар и передает его по магистралям. При движении пар конденсируется и оседает на стенках приборов, отдавая большое количество тепла – в этом и заключается секрет высокой производительности системы.
Котел
Обратите внимание! При конденсации 1 кг пара выделяется свыше 2 400 кДж энергии, в то время как при остывании такого же количества пара на 50ᵒС образуется всего 110 кДж. Сам конденсат по оседании стекает вниз и попадает в теплогенератор естественным путем или же при помощи циркуляционного насоса.
Давление пара зависит от типа системы:
- в обычном паровом отоплении оно выше атмосферного, но не превышает 6 атм.;
- в вакуумных системах оно ниже атмосферного.
Регулировка подачи тепла осуществляется путем изменения интенсивности парообразования. Если возникает необходимость, подачу попросту перекрывают, что создает условия для остывания дома.
Отопительным оборудованием здесь выступают традиционные радиаторы из чугуна или стали, а также оребреннные трубы.
Радиаторы из чугуна
Труба ребристая
По другой классификации паровой обогрев может быть:
- закрытым – в данном случае конденсат возвращается естественным путем, для чего используются трубы большего диаметра;
- открытым – здесь вода скапливается в специальной емкости и перекачивается с помощью насоса.
Паровое отопление своими руками
Обустройство парового отопления состоит из двух этапов – проектировки и собственно установки.
Этап 1. Проектирование системы
Проектирование системы
Еще раз напоминаем об особенностях использования пара в качестве теплоносителя – это высокая температура трубопровода и радиаторов, а также повышенная аварийность. Когда все за и против взвешены, можно начинать работу. Вначале создается проект будущей системы.
Котел
Котел дровяной
Вначале определяется требуемая мощность теплового генератора. При этом учитывается площадь дома – если она не превышает 200 м², то вполне достаточно прибора мощностью в 25 кВт, но если она колеблется между 200 м² и 300 м², то потребуются минимум 30 кВт. Исходя из этой информации, подбирается котел. При покупке следует учитывать приведенные ниже факторы:
- тип топлива, которое будет использоваться;
- возможность нагрева воды для бытовых нужд.
Обратите внимание! Выбор отопительного котла – это один из важнейших этапов обустройства парового отопления.
Отопительная схема
Двухпроводная система с верхней разводкой
Однопроводная система с нижней разводкой
Схема открытой системы отопления
Со схемой также нужно определиться заранее. Выбор того или иного варианта зависит от:
- площади обогреваемого помещения;
- условий для установки отопительных приборов;
- необходимого количества этих приборов.
Словом, это достаточно сложный выбор, в котором поможет приведенный ниже видеоматериал.
Видео – Особенности работы со стальными трубами
Трубы
Для парового отопления недопустимо применение обычных сантехнических труб ввиду высокой температуры всей системы. По этой причине выбору труб следует уделить большое внимание, пускай он и небольшой.
-
Медные трубы
- Преимуществом стальных труб считается устойчивость к агрессивным средам и механическому воздействию, недостатком – подверженность коррозии. Для их установки требуется сварочный аппарат.
Стальные трубы
- Оцинкованные изделия сочетают в себе положительные качества предыдущих – они не ржавеют и стоят относительно недорого. Состыковка труб осуществляется резьбовым соединением.
Оцинкованные изделия
С целью облегчения монтажных работ на этапе проектировки нужно определить:
- длину трубопровода;
- места установки распределителей, разветвлений магистрали, переходников и проч.
Обратите внимание! Все эти данные переносятся на бумагу. Составляется примерный эскиз парового отопления, где указываются все необходимые подробности.
Цена вопроса
После составления проекта определяются будущие затраты. Трудно сказать, во сколько обойдется оборудование подобной системы, без привязки к отопительным приборам, объемам работ и конкретным условиям. Отметим лишь, что, по мнению экспертов, паровое отопление в любом случае обойдется дешевле обычного водяного.
Этап 2. Монтажные работы
Шаг 1. Вначале на основании эскиза чертится точная схема разводки.
Схема разводки отопления
Шаг 2. Далее устанавливаются радиаторы. Их рекомендуется размещать под окнами – это позволит не только обогреть стекло, но и предотвратить запотевание и, как следствие, смещение «точки росы».
Подключение многосекционного радиатора
Установка радиатора отопления
Установка радиатора отопления
Далее устанавливаются радиаторы
Шаг 3. Крепится расширительный бак. Его необходимо подключить к трубопроводу, ведущему от теплогенератора до радиаторов. Еще один важный момент: бак нужно установить в наивысшей точке отопительной системы.
Крепление расширительного бака
Крепление расширительного бака
Он может быть закрытым и открытым, с переливом и без него.
Обратите внимание! Профессионалы советуют устанавливать именно открытый бак, притом в максимальной близости от отопительного котла. Хотя такая схема вполне может подойти и для прибора закрытого типа.
Шаг 4. Производится установка трубопроводов. Это происходит следующим образом: труба подводится к радиатору, обрезается при необходимости, после чего соединяются выводы и вводы. Затем труба аналогичным образом подводится от первого радиатора ко второму, затем от второго к третьему и т. д.
Обратите внимание! Каждый радиатор рекомендуется оборудовать краном Маевского для удаления образовавшихся воздушных пробок.
Шаг 5. Контур замыкается, то есть подводится к началу – теплогенератору. Важно, чтобы котел был оборудован фильтром и (при необходимости) циркуляционным насосом.
Вихревой теплогенератор
Шаг 6. Далее нужно установить сам котел. Довольно часто к загородным домам примыкают автомобильные гаражи. Отопительный прибор можно установить в одном из таких гаражей.
Монтаж отопительного котла
Обратите внимание! Горячий водяной пар может идти от котла, смонтированного в любом удобном месте – в гараже, летней кухне или же в самом доме. На качестве отопления это не скажется, а финансовая сторона вопроса полностью зависит от необходимой длины трубопровода.
В таком случае установка теплогенератора ничем не отличается от аналогичной процедуры в жилом помещении. При этом узел залива/слива можно оборудовать на любом участке магистрали. Данный узел необходим для слива теплоносителя по окончании отопительного сезона или же перед ремонтом системы.
Видео – Установка отопительного котла
Шаг 7. Проводится тестирование всех отопительных приборов. Если они новые, то для пробного запуска желательно пригласить специалиста.
Система «теплого пола»
«Теплый пол» обретает в последнее время все большую популярность. Зачастую его создают на основе электрического отопления, но при желании можно использовать и водяное. Установка такой системы – процедура сложная и трудоемкая. Под напольное покрытие укладываются полипропиленовые трубы (можно использовать и металлопластик), по которым будет циркулировать горячий теплоноситель.
Система «водяной теплый пол»
Также необходимо установить комнатный термостат – с его помощью будет регулироваться температура.
Коллекторная группа
Схема разводки и установки регулятора
Подобная вариация системы «теплого пола» имеет массу достоинств по сравнению с электрической, главными из которых являются низкая стоимость и незначительная энергоемкость.
Выводы
Применение горячего пара вряд ли можно отнести к популярным видам отопления, к тому же, согласно действующему законодательству использовать его в жилых и общественных зданиях запрещается. Но иногда в целях экономии его все же устанавливают в гаражах, хозяйственных постройках и даже в частных домах.
В последнее время паровое отопление считается весьма востребованным и популярным. Установки, работающие на основе парогенератора, демонстрируют высокий показатель КПД и низкое энергопотребление, при этом стоят они намного дешевле других агрегатов. Из-за простой конструкции и понятного принципа работы такие системы с легкостью изготавливают своими руками.
1 Принцип работы</span></h2>
Источником тепловой энергии является котел, генерирующий пар. По мере нагревания этот пар начинает поступать в трубы, а затем превращаться в конденсат, который оседает на стенках отопительных приборов. Такой процесс приводит к выделению тепла, которого вполне хватает для обогрева окружающего пространства. Подобный способ отопления гарантирует высочайшую производительность, так как при конденсации одного килограмма пара выделяется больше 2400 кДж теплового потенциала, а при нагревании теплоносителя до 50 градусов только 110 кДж.
Движение пара по обогревательной системе осуществляется с помощью РОУ (редукционно-охладительной установки) или паровой турбины. При проникновении в отопительные приборы разогретый пар переходит в конденсирующее состояние и в жидком виде возвращается обратно. Таким образом, цикл замыкается, и процесс циркуляции повторяется.
В замкнутых установках между местом появления пара и местом его выхода выдерживается определенное давление. Его должно хватать для вытекания теплоносителя. Резервуар, собирающий пар, располагается на несколько уровней ниже отопительного прибора.
Для сравнения, в котлах открытого типа жидкость скапливается в специальных емкостях, а затем перекачивается в генератор с помощью насоса. Чтобы предотвратить сбои и другие непредвиденные обстоятельства при использовании установки, лучше отказаться от несертифицированных систем и покупать только проверенное оборудование. От этого зависит не только долговечность котла, но и его надежность и безопасность.
В настоящее время задействуется два типа разводки трубопровода:
- 1. Однотрубный.
- 2. Двухтрубный.
Первый вариант подразумевает циркуляцию пара по одной трубе, а второй — по двух. В последнем случае по одной трубе двигается пар, а по второй — конденсат. При обустройстве парового отопления дома такой вариант очень востребованный, так как он позволяет регулировать температуру нагревания с помощью специальных вентилей. Чтобы провести аналогичное действие в однотрубном варианте, придется уменьшить мощность работы котла или вообще отключить отопление. В холодную пору такой подход может привести к недостаточному обогреву пространства.
‘ >ЛЕНИНГРАДКА! Самая надежная система отопленияРекомендуемДиаметр труб для отопления частного дома
2 Преимущества и недостатки</span></h2>
Современные схемы парового отопления частного дома являются очень востребованными. Объясняется это такими преимуществами:
- 1. Доступная стоимость и экономичность работы.
- 2. Возможность использования в течение круглого года. Жидкий теплоноситель не боится замерзания.
- 3. Высокий процент КПД, что объясняется применением метода конвекции и излучения.
- 4. Возможность использования труб с меньшим диаметром и компактных радиаторов.
- 5. Быстрое прогревание любых помещений.
- 6. Минимальная теплопотеря. По заявлениям экспертов, коэффициент теплоотдачи настолько высокий, что теплопотеря практически сведена к нулю.
- 7. Поддержка взаимодействия с системой теплых полов.
Но помимо видимых плюсов, у таких котлов есть и существенные недостатки. Один из них заключается в интенсивном шуме при циркуляции теплоносителя. Более того, конструкция способна прогреваться до температуры от 100 градусов, что повышает вероятность получения ожогов при соприкосновении с кожей. Чтобы избежать подобных последствий, радиатор лучше защитить специальным экраном. Из-за неустойчивости к коррозии срок службы оборудования существенно снижается.
РекомендуемПрименение для частного дома двухконтурной системы отопления
3 Выбор труб</span></h2>
Обустраивая паровое отопление в частном доме своими руками, нужно уделить особое внимание подбору труб, а вернее, материалу, из которого они изготовлены. В настоящее время широко распространены такие типы труб:
- 1. Из стали. Характеризуются высокой прочностью и устойчивостью к интенсивной эксплуатации. Чтобы установить трубу, нужно задействовать сварочное оборудование, а чтобы продлить срок ее службы — обработать специальным антикоррозийным составом. В противном случае стальное изделие начнет деформироваться под воздействием коррозийных процессов.
- 2. Из меди. Для монтажа медных труб задействуется высокотемпературная пайка. Подобные конструкции не боятся воздействия высоких температур, долговечны и надежны, поэтому их можно монтировать непосредственно в стены. Однако стоят изделия из меди очень дорого.
- 3. Из нержавейки и оцинкованной стали. Такие модели совмещают в себе преимущества двух предыдущих типов: им не страшна коррозия, они очень прочные и устойчивые к высоким температурам. Более того, нержавеющие и оцинкованные трубы легко монтируются, так как у них есть резьбовое соединение, а единственным существенным минусом остается высокая стоимость.
Из-за высокой температуры теплоносителя использовать пластмассовые или металлопластиковые трубы в системе парового отопления невозможно. Они не способны выдерживать высокотемпературный режим, поэтому не практикуются в таких установках.
Независимо от выбранного типа труб, сама трубопроводная магистраль состоит из двух частей:
- 1. Конденсаторопровод.
- 2. Паропровод.
Из названия становится понятно, для каких целей предназначается каждый узел. Паропровод проводит теплоноситель, а конденсаторопровод сохраняет и транспортирует полученный конденсат.
Помимо труб, нужно купить и батареи, которые будут сохранять и передавать тепло. В их качестве целесообразно задействовать чугунные, стальные или алюминиевые изделия. Лучший вариант — батарея из чугуна, которая характеризуется высокой прочностью и надежностью. К тому же такая конструкция выдерживает самые экстремальные температуры.
‘ >Обзор простой системы отопления в частном доме 8*14.РекомендуемДвухтрубная система отопления частного дома
4 Расчет мощностей</span></h2>
Чтобы понять, как правильно сделать паровое отопление, необходимо правильно рассчитать мощность котла, учитывая площадь помещения, которую он будет отапливать. В этом случае необходимо руководствоваться простым соотношением:
- 1. Для помещений площадью от 60 до 200 квадратных метров задействуется котел на 25 киловатт.
- 2. Эффективный обогрев здания на 200−300 кв. м. возможен только с помощью котла на 25−35 кВт.
- 3. Для помещений площадью от 600 до 1200 кв. м. нужен котел на 60−100 кВт.
При обустройстве котельных установок принято задействовать простую формулу: для каждых 100 кв. м. отапливаемой площади нужно около 10 кВт мощности котла.
При выборе подходящего обогревательного оборудования нужно учитывать тип топлива, на котором оно работает. В настоящее время на рынке доступны твердотопливные котлы, газовые и комбинированные. Также особым спросом пользуются электрические модели, которые актуальны для удаленных регионов с низкими тарифами на электрическую энергию.
Что касается показателей давления, то они определяются самим типом установки. В классических паровых устройствах они должны составлять 6 атмосфер или немного выше. В вакуумно-паровых моделях давление не должно быть ниже атмосферного. В любом случае на самом котле должен находиться манометр, который указывает на текущие показатели.
Конструкция агрегата включает в себя топку, горелку и зольник. Ключевой составляющей является барабан, на котором размещены контрольно-измерительные приборы, трубы, манометр и предохранители. Для обустройства паровых отопительных магистралей можно брать как газотрубные, так и водотрубные котлы. Из-за более высокого теплового потенциала второй вариант считается самым востребованным.
В загородных домах и частных коттеджах неплохим вариантом самодельного котла является установка печи. Однако ее нельзя использовать и для обогрева помещения, и для нагревания жидкости или приготовления пищи.
К самодельной конструкции дополнительно приспосабливают специальное устройство — змеевик. Его можно сварить из труб и расположить непосредственно над печкой.
‘ >Лучшая система отопления частного дома!
5 Тонкости монтажа</span></h2>
При монтаже парового оборудования нужно обращать внимание на несколько рабочих моментов. Среди них:
- 1. Площадь помещения, которое будет обогреваться.
- 2. Количество и угол расположения радиаторов, фильтров и других частей установки.
Насос циркуляции и паровентиляторы подбираются таким образом, чтобы движение теплоносителя по системе осуществлялось с максимальной эффективностью. Для этого нужно учитывать место расположения оборудования. При самостоятельном монтаже подобной установки нужно найти такие материалы и компоненты:
- 1. Котел.
- 2. Трубы.
- 3. Радиаторы.
- 4. Приборы для измерения давления.
- 5. Запорно-регулирующую арматуру.
В соответствующем документе нужно указать длину труб, их количество и диаметр. Также важно обратить внимание на тип используемых радиаторов и других нагревательных элементов. Любые значения нужно записать на бумаге в виде схемы, подробно описывая все мелкие детали. По завершении составления проекта можно переходить к монтажным работам. Для успешного монтажа важно в точности следовать за схемой и не отклоняться от заданных параметров.
В первую очередь нужно подготовить поверхности, на которых будет фиксироваться оборудование. На стенах закрепляют крепежные элементы, куда затем будут присоединены радиаторы. Дальше фиксируются отопительные приборы под окнами, которые нужны для предотвращения холодных сквозняков: воздушный поток, который проникает извне, сразу нагреется, препятствуя появлению запотеваний на окне.
На следующем этапе происходит монтаж парогенератора на основание из бетона. Пол предварительно монтируется с помощью пожаробезопасного материала. Желательно устанавливать его в подвале, так как пары способны подниматься вверх, или в отдельно обустроенном помещении.
Что касается расширительного бака, то его фиксируют с помощью специальных крепежных узлов в самой высокой точке системы. Как утверждают специалисты, баки открытого типа должны находиться на небольшой дистанции от котла.
Дальше начинается монтаж трубопровода. В первую очередь следует осуществить разводку с парогенератора, подведя от него трубу к первому отопительному прибору. Если труба слишком длинная, ее нужно обрезать. После этого соединяются все вводы и выводы, а также подключаются трубы. Каждая батарея оснащается специальным краном.
‘ >Естественная / принудительная циркуляция системы отопления
6 Полезная информация</span></h2>
В последнее время обогревательные паровые котлы используются совместно с системами «теплых полов». Процедура монтажа такой схемы требует больших усилий, но оно того стоит. Под покрытием пола устанавливают специальные трубы из полипропилена или металлопластика, по которым будет перемещаться теплоноситель.
Кроме этого, важно провести монтаж комнатного термостата, который будет регулировать температуру. В такой вариации «теплый пол» будет выдавать лучшие показатели КПД и продемонстрирует себя в полной мере.
Без сомнений, обогрев помещений паром — это хороший способ решить проблему дорогостоящих тепловых ресурсов и обеспечить себя стабильным источником тепла на целый год. Но чтобы установка функционировала в лучшем виде, а ее обслуживание не требовало больших вложений, важно правильно подобрать схему разводки и следовать основным правилам монтажа. В остальном принцип работы парового отопления и монтаж самодельных пароводяных систем остаются понятными.
‘ >#бюджетное отопление частного дома,# напольный котел, #группа безопасности котла, #насос отопленияФото <index>Схема парового отопления
Проект – прежде всего
Принимая решение о создании парового отопления, надо отдавать себе отчет, что в данном случае теплоносителем будет пар со всеми связанными с этим особенностями. Среди них необходимо отметить самую главную – повышенную температуру радиаторов, следствием чего является значительная вероятность получения ожога в случае прикосновения. Но оставив в стороне всевозможные доводы за и против, просто посмотрим, как можно стать обладателем парового отопления, своими руками проведя его в частном доме.
Проект отопления двухэтажного коттеджа
О котле
Как и положено в любом серьезном деле, начинать надо с проекта. Первым делом необходимо определить мощность теплового котла. Она зависит от площади дома. Так, при площади, не превышающей двухсот кв.м., достаточно будет мощности до двадцати пяти киловатт, при площади дома до трехсот кв. м. уже потребуется мощность до тридцати киловатт. Основываясь на подобных данных, выбирается паровой котел. Кроме его мощности надо учесть такие факторы:
- вид топлива, используемого для работы (уголь, дрова, торф, газ, солярка и т.д.);
- возможность получения горячей воды для хозяйственных нужд.
Выбор котла будет одной из основных задач, от успешного решения которой зависит ответ на вопрос, как правильно сделать паровое отопление.
|
Настенный газовый котелРекомендуем к прочтению:Отопление своими руками. Видео и фото инструкцияРекомендуем к прочтению:Отопление частного дома своими руками |
Напольный твердотопливный котел |
О схеме отопления
Ее надо также определить перед началом проведения работ. Схема парового отопления зависит от:
- размера обогреваемой площади;
- количества и расположения батарей отопления, фильтров, вентилей и регулирующей арматуры, контролирующих приборов и т.д., всего, что необходимо для нормального функционирования подобной системы;
- возможностей для размещения оборудования;
- где и как будет располагаться отопительный котел.
Вопрос выбора конкретного варианта отопления достаточно сложный, возможно не лишним в этой ситуации будет видео
Трубы для парового отопления
Как уже упоминалось, при паровом отоплении вся система характеризуется повышенной температурой, поэтому использование синтетических труб невозможно, они не рассчитаны на работу при таких ее значениях. Так что, определяя как сделать паровое отопление, необходимо особое внимание уделить выбору труб, он хоть и небольшой, но есть.
- Стальные трубы. Для их применения нужно сварочное оборудование. Достоинством труб является высокая механическая прочность и способность переносить значительные воздействия, однако они подвержены коррозии.
- Медные. Для их монтажа используется пайка, отличаются высокой ценой.
- Оцинкованные и нержавеющие трубы. Соединяют достоинства предыдущих, стыковка осуществляется при помощи резьбы, устойчивы к возникновению коррозии, но обладают повышенной ценой.
|
Металлические трубы |
Медные трубы |
Для облегчения дальнейшей работы необходимо определить, где разместить радиаторы (или другие приборы, если отдадите им предпочтение), длину труб, места расположения переходников, ответвлений, коллекторных распределителей и т.д. Короче, схема подключения парового отопления должна быть разрисована на бумаге с указанием всех необходимых подробностей (оборудование, длина труб и т.д.).
О цене подобной системы
После выполнения проекта и появления ясности, какое оборудование надо использовать, можно определить ваши затраты. Без привязки к конкретным условиям, оборудованию, трубам, объемам монтажных работ, сказать конкретно, сколько стоит провести паровое отопление, невозможно.
Единственное, что можно отметить, так это свидетельство экспертов, что подобная система обогрева стоит дешевле обычной, хотя она и не разрешена к использованию в жилых помещениях.
Монтажные работы
После составления проекта и выяснения его особенностей (будем считать, что вы уже знаете, где, что и как будет располагаться и крепиться), можно приступать к выполнению работ по монтажу самой системы. При необходимости проводят подготовку поверхности в местах установки радиаторов.
После этого устанавливается котел с соблюдением необходимых требований по подключению воды и энергоносителей, крепятся радиаторы, прокладываются трубы, располагаются в нужных местах клапаны, необходимые контрольные устройства, регулирующая арматура и т.д. В порядке оказания помощи при выполнении работ будет полезно ознакомиться с видео:
Использование пара для обогрева жилых помещений не относится к распространенному варианту отопления, тем более, что действующими нормами и правилами это запрещено. Однако по экономическим соображениям, как более дешевый, его порой выполняют своими силами. Это может быть оправданным решением для различных промышленных сооружений, гаражей и мастерских, но никак не жилых помещений.
</index>
Содержание
Чтобы в доме было тепло и уютно, следует еще на этапе проектирования задуматься о том, каким образом помещения будут отапливаться. Почти все системы централизованного отопления работают за счет самого простого и доступного нагревательного элемента – воды. Однако это далеко не единственный вариант, благодаря которому можно регулировать температуру в доме.
В качестве альтернативы сегодня нередко используется паровое отопление. Его можно сделать как своими руками, так и при помощи специалистов. Данная статья расскажет об особенностях, достоинствах и недостатках этого вида обогрева, позволив вам понять, подходит ли он для вашего жилища.
Особенности
Этот вид отопления представляет собой систему с теплоносителем в виде разогретого водяного пара. Это не инновационное изобретение, поскольку данный метод широко применялся для обогрева жилых помещений еще в 19 веке. И только потом пар решили заменить водой. Водяное и паровое отопление отличаются друг от друга, поэтому не стоит их путать.
Замена была необходима из-за того, что эффективность переноса тепла при помощи пара крайне высока. Это приводило к чрезмерному нагреву оборудования. Его температура могла подниматься выше 100° С. Любой контакт с отопительным паровым оборудованием мог привести к ожогам разной степени. Именно поэтому такой вариант обогрева частного дома или дачи довольно опасен.
Сегодня отопление паром в его первоначальном виде запрещено использовать в жилых и общественных зданиях. Однако на частные владения такое ограничение не распространяется. Поэтому, тщательно изучив все особенности паровой системы, вы вполне сможете установить его в своем доме.
Отличия от водяного отопления
Паровое отопление, в сравнении с водяным, имеет более высокую теплоотдачу и эргономичность. Благодаря отоплению паром помещение нагревается в 3 раза быстрее, чем в случае с водой.
Также важно то, что пар не замерзает в холодное время года. А значит, отопление можно без проблем «разбудить», запустив его даже после длительного перерыва. Это крайне удобно для тех, кто часто бывает на даче, но не живет там.
Также для такой системы требуется малогабаритное оборудование, поэтому отопление в целом обходится дешевле. Паровое отопление работает не только от печи на дровах, но от котлов, в которых использует отработанное масло. Правда такой вариант отопления не совсем экологичен, поэтому его используют для гаражей или подсобных помещений.
Плюсы и минусы
Можно выделить основные достоинства, благодаря которым данный вид обогрева получил распространение:
- небольшая цена;
- устойчивость теплоносителя к низким температурам;
- высокая эффективность благодаря конвекции и излучению;
- малогабаритность системы;
- возможность пара проникать в любую точку системы без снижения температуры;
- обеспечение быстрого прогрева помещения;
- минимальные (практически нулевые) теплопотери;
- совместимость с теплым полом.
При этом у паровой системы есть и определенные недостатки:
- сильный шум во время работы;
- чрезмерное нагревание оборудования, что может привести к ожогам или аварийным ситуациям;
- неудобное управление температурным режимом;
- относительно небольшой срок службы ввиду неустойчивости к коррозии.
Однако эти минусы можно исправить. Чтобы чрезмерное нагревание приборов не причинило вреда людям и животным, необходимо отгородить радиаторы и трубы специальным защитным экраном. Шумы при работе получится уменьшить, если установить антишумовые кронштейны или же монтировать парогенератор в отдельном удаленном помещении.
Устройство
Прибор парового отопления включает в себя несколько элементов. Это: топка, горелка, зольник, а также манометр для измерения давления. Главной составляющей системы является барабан с контрольно-измерительными агрегатами и трубопроводом. Иногда для частных домов используют самодельные печные паровые котлы. Однако такой вариант является менее эффективным, поскольку в этом случае печь является только котлом для пара, готовить на ней невозможно.
Принцип работы
Суть обогрева паровой системы можно описать так: вода нагревается до кипения в специальной емкости, преобразуется в пар и транспортируется к радиаторам отопления, отдавая тепло. Уже в радиаторах пар конденсируется и снова становится водой, которая возвращается по отводам в расширительный бак, а затем – в теплообменник. Генератором тепла может быть печка или котел.
В процессе преобразования 1 кг пара в конденсат производится свыше 2400 кДж тепловой энергии. Этим объясняется высокая производительность теплоснабжения паровой системы.
Классификация труб
Устройство парового трубопровода предполагает наличие 2 частей: конденсатопровода и паропровода.
Трубы могут быть выполнены из разных материалов.
- Стальные. Такие трубы отличаются высокой прочностью и устойчивостью к механическим повреждениям. Однако при этом они могут покрываться ржавчиной, если их предварительно не покрыть антикоррозийным раствором. Для их монтажа необходимо использовать сварочный аппарат.
- Медные. Это довольно прочный, крепкий, долговечный материал, способный выдерживать высокие температуры. Для установки медных труб применяется метод высокотемпературной пайки. Минус этого материала – большая стоимость.
- Оцинкованные и нержавеющие. Такие трубы также стоят недешево. Но при этом они имеют продолжительный срок службы, отличаются высокой надежностью, прочностью и устойчивостью к коррозии.
- Чугунные. Это классический вариант труб. Чугун характеризуют особая прочность и доступность. Однако он много весит, что также стоит учитывать.
Пластиковые и металлопластиковые трубы не используются при монтаже парового отопления, поскольку данные типы материалов не устойчивы к повышенным температурам.
Виды и технические характеристики котлов
Чтобы узнать оптимальную мощность котла, необходимо ориентироваться на площадь пространства, которое нужно обеспечить теплом. Именно от этого параметра напрямую зависит производительность системы.
Приведем правильное соотношение этих двух показателей для разных случаев (мощность – площадь):
- 25 кВт – 60-200 м2;
- 25-35 кВт – 200-300 м2;
- 35-60 кВт – 60-200 м2;
- 60-100 кВт – 600-1200 м2.
На 100 квадратных метров пространства должно приходиться не менее 10 кВт мощности.
Разновидности котлов отличаются типом топлива, с которым они взаимодействуют. Может использоваться твердое, жидкое, газовое, комбинированное топливо. Также есть системы, которые работают от электричества. Электро оборудование отлично подходит в том случае, если в районе проживания невысоки тарифы на электроэнергию.
Также в зависимости от типа оборудования меняется и давление в паровой системе. Оптимальный показатель такого параметра составляет 6 атмосфер. Вакуумно-паровые варианты характеризуются давлением ниже атмосферного.
Схема подключения
Особенности монтажа системы меняются в зависимости от типа оборудования. Для парового отопления замкнутого типа важно, чтобы в месте поступления и выведения пара разница давлений была достаточной, чтобы осуществлялось вытекание жидкости. При этом паросборник должен располагаться значительно ниже, чем приборы отопления. Это связано с тем, что в системах такого типа пар снова попадает в котел самотеком. Значит, трубопровод необходимо монтировать под уклоном.
Если тип отопительной системы открытый, то вода в нем собирается в специальных накопительных емкостях, а затем транспортируется в генератор при помощи насоса.
Разводка также бывает 2 видов:
- однотрубная – пар перемещается по 1-ой трубе;
- двухтрубная – по 1-ой трубе пар движется, а во 2-ой – преобразуется в конденсат.
Чаще всего для частных домов используется именно двухтрубный вариант разводки. Это объясняется тем, что с его помощью можно самостоятельно регулировать температуру в системе. В то время как в однотрубной системе это можно сделать, только если отключить отопление или снизить его мощность, что неприемлемо для холодного времени года.
Монтаж
Паровое отопление можно установить своими руками, однако при этом важно все сделать правильно. Даже небольшие ошибки при монтаже могут в будущем стать причиной неправильной работы оборудования.
Прежде чем приступить к процессу установки конструкции, необходимо учесть несколько параметров:
- площадь отапливаемого помещения;
- расположение радиаторов и их количество;
- удаленность парового котла;
- расположение фильтров, запорно-регулирующих приборов и других элементов.
Оптимальные длина, диаметр и количество труб должны быть указаны в проектной документации. Там же написаны рекомендации по выбору нагревательных элементов и батарей. Также важно подобрать паровентиляторы и циркуляционный насос таким образом, чтобы теплоноситель мог действовать максимально эффективно. После того, как генератор, радиаторы, измерительные приборы, арматуры и магистральные трубы будут готовы, можно будет приступать к монтажу.
Он выполняется в несколько этапов.
- Подготовка поверхности к установке отопительных приборов. Для этого необходимо провести монтаж стеновых креплений для расположения батарей. Лучше всего устанавливать радиаторы под окнами. Так вы исключите появление сквозняков и запотевания стекол, ведь воздух, поступающий из окон, будет сразу нагреваться.
- Установка парогенератора на бетонное основание. Первым делом выберите место для монтажа парогенератора. Для этого отлично подойдет отдельная котельная, подвал или гараж. Так вы не будете слышать стук работающей системы, а пар не испортит интерьер дома. Затем поместите на пол материал, устойчивый к воздействию огня, и поставьте на него прибор.
Если в вашем доме установлена система теплого пола, то используйте двухконтурный котел, располагая его над поверхностью полового покрытия.
- Монтаж расширительного бака. Это необходимо сделать с использованием фиксаторов в самом высоком месте отопительной системы, располагая бак между радиаторами и парогенератором на наиболее близком расстоянии от котла.
- Установка трубопровода. Для этого необходимо подвести трубу от парогенератора к первому прибору отопления, регулируя ее размер при необходимости. Далее нужно соединить все своды и выполнить последовательное подключение к следующему прибору. Важно устанавливать трубы с наклоном 3 мм, чтобы обеспечить естественную циркуляцию теплоносителя.
- Монтаж крана Маевского. Он нужен для того, чтобы из батареи можно было легко и быстро убрать воздушные пробки. Последние негативно сказываются на эффективности работы паровой отопительной системы.
- Установка накопительного бака. Он должен располагаться перед генератором пара. В нем будет копиться конденсат, который необходим для постоянного снабжения котла водой.
- Замыкание магистрали на котле отопления. Замкнутый контур создается путем монтажа фильтра на котле. Это необходимо для удерживания грязи и примесей, содержащихся в жидкости. Важно учесть, что диаметр патрубка, идущего от насоса к котлу должен быть меньше диаметра других труб.
Основные работы по монтажу системы выполнены. Осталось только подключить необходимые приборы: манометр, клапан сброса. Затем нужно добавить к системе узел слива для удаления теплоносителя при сезонном откачивании. В конце работ важно тщательно проверить всю систему на наличие дефектов и протечек, а также на прочность соединений. Если обнаружены какие-либо неточности, следует сразу же их устранить.
Советы
- Если вы не имеете опыта работы с отопительными системами, лучше доверить монтаж оборудования профессионалам. Так вы точно будете уверены, что все элементы будут исправно работать, а в доме стабильно будет тепло. Найти мастера для проведения подобных работ несложно.
- Покупайте только проверенное сертифицированное оборудование. Важно, чтобы отопительная система была не только эффективной, но и безопасной. Здесь не стоит экономить.
- При выборе элементов для конструкции не следует забывать, что не все обычные приборы подойдут. Например, мембранный расширитель нельзя устанавливать в качестве накопителя в паровой системе, поскольку он способен выдерживать лишь температуру до 85° С. Для отопления паром приборы должны правильно функционировать при температуре 100° С.
- Если теплообменник установлен в дымоходе печи, то он будет гораздо быстрее и интенсивнее загрязняться. А значит, чистку дымохода придется проводить гораздо чаще, чем обычно.
- Не стоит использовать для теплообменника ту же печь, которую вы применяете для приготовления пищи. Теоретически такое совмещение возможно, однако это не совсем удобно. Например, в летнее время вы не будет топить печь в доме. В связи с этим лучше заранее продумать альтернативные варианты, которые не будут создавать подобных неудобств.
Отзывы
Система парового отопления имеет множество преимуществ. Однако она не получила широкого распространения среди жителей частных домов. В первую очередь это связано с тем, что такое оборудование имеет относительно небольшой срок эксплуатации. Также высокий уровень температуры нагреваемых элементов системы представляет серьезную опасность для многих людей. Поэтому такое отопление выбирают только те покупатели, которые точно знают, как правильно с ним работать, а также как можно избежать неприятностей при использовании парового оборудования, сделав его безопасным.
Некоторые современные производители выпускают парокапельные модели. Однако отзывы о таких приборах противоречивы, ведь парокапельное отопление имеет те же плюсы и минусы, что и паровое.
Как правильно установить расширительный бак, смотрите в видео.
Используемые источники:
- https://otopleniehouse.ru/sxemy-parovogo-otopleniya/
- https://svoimi-rykami.ru/stroitelstvo-doma/otoplenie/parovoe-otoplenie-svoimi-rukami.html
- https://oventilyacii.ru/otoplenie/sistemy-parovogo-otopleniya.html
- https://otoplenie-doma.org/parovoe-otoplenie-svoimi-rukami.html
- https://stroy-podskazka.ru/otoplenie/parovoe-kak-rasschitat-i-ustanovit/
