Все о прямоугольных воздуховодах виды особенности монтажа и какие лучше выбрать

Устройство вентиляции частного дома, подвала либо гаража редко обходится без воздуховодов. В квартире – и то надо подключить кухонную вытяжку к вертикальной шахте, заложенной внутри стены. Ассортимент продающихся воздушных каналов довольно широк и пользователь традиционно сталкивается с проблемой выбора нужного изделия. Цель нашего обзора – рассмотреть существующие вентиляционные трубы, очертить сферу применения и выявить недостатки воздуховодов различных типов.

Разновидности воздухопроводов

Все вентиляционные трубы, предназначенные для организации воздухообмена в помещениях или местной вытяжки, отличаются по двум характеристикам – материал изготовления и форма сечения. Момент второй: при монтаже вентиляции домовладельцы нередко используют трубы от других инженерных коммуникаций.

Представляем полный список видов применяемых воздуховодов:

• круглые и прямоугольные, сделанные из оцинкованной стали;
• то же, из пластика ПВХ;
• гибкие изделия двух типов – алюминиевая гофротруба и утепленный круглый канал на металлическом каркасе;
• тканевые воздухопроводы;
• стальные – черные и нержавеющие;
• двустенные дымоходы типа сэндвич, полностью изготовленные из оцинковки;
• секции пластиковой канализации;
• асбестоцементные трубопроводы.

Примечание. Справедливости ради стоит упомянуть кирпичные и бетонные вертикальные шахты, устраиваемые в толще стен многоквартирных и загородных домов. Внутренние каналы закладываются на этапе строительства здания и служат для вытяжной вентиляции.

Из перечисленных вентканалов лишь первые четыре разновидности предназначены для транспортировки воздуха. Остальные изделия – это дымоходные, водопроводные и канализационные трубы, применяемые хозяевами жилищ с целью удешевления монтажа.

Оцинкованные вентиляционные каналы

Тонкостенные металлические трубы для вентиляции, сделанные из оцинковки, соответствуют всем нормативным требованиям и однозначно рекомендованы к применению в любых помещениях – жилых, производственных, складских и так далее. Перечислим виды и основные характеристики оцинкованных воздуховодов:

1. По форме каналы делятся на 3 разновидности – круглые, прямоугольные и плоскоовальные.
2. По способу изготовления различают спирально-навивные, прямошовные и фальцевые короба, показанные ниже на фото.
3. Согласно нормам, существует 2 класса герметичности воздухопроводов – нормальные и плотные. К последним относятся спирально-навивные трубы, практически не допускающие утечек на соединениях.
4. Изделия изготавливаются по стандартным размерам. Например, диаметры самых «ходовых» круглых воздуховодов составляют 100, 125, 160, 180, 200, 225, 250 мм и так далее. Толщина металла – 0.5—0.6 мм, при диаметре свыше полуметра – 0.7 мм.
5. Стандартные размеры квадратных и плоскоовальных трубопроводов задаются максимальным соотношением сторон, равным 6.3.

Пояснение касательно пропорций сторон плоских воздушных каналов. Согласно СНиП, размер одной стороны прямоугольной трубы не может превышать величину второй грани больше, чем в 6.3 раза. Пример: меньший габарит короба равен 0.03 м, тогда максимальный размер второй стороны – 0.03 х 6.3 ≈ 0.19 м = 190 мм.

Рассмотрим плюсы использования оцинкованных вентканалов:

• соответствие всем санитарным и строительным нормам;
• жесткость, прочность и долговечность;
• негорючесть, стойкость к слабым химическим воздействиям;
• сфера применения – любые системы общеобменной вентиляции (исключая аспирацию – транспортировку пыли);
• относительно несложный монтаж;
• широкий выбор фасонных элементов – тройников, колен, крестовин, переходов;
• благодаря стандартизации размеров оцинкованные короба совместимы со всеми вентиляторами и распределителями воздуха – заслонками, клапанами, дефлекторами.

Справка. Изготовленный из оцинковки вентканал способен выдержать воздействие пламени сильного пожара в течение 30 минут. Специальная наружная обработка увеличивает указанный предел огнестойкости до 2 часов. Жесткая конструкция не даст воздуховоду обрушиться от нагрева.

Главным минусом оцинкованных коробов считается высокая цена по сравнению с изделиями из других материалов. Вопрос довольно спорный – многое зависит от региона, объема заказа и конкретного производителя. По состоянию на 15.03.2018 стоимость 1 погонного метра недорогого воздухопровода Ø100 мм составляет:

• спирального – 320 руб. (5.6 у. е.);
• прямошовного – 180 руб. (3.15 у. е.);
• прямоугольной формы соответствующего сечения 10 х 8 см – 200 руб (3.5 у. е.).

Примечание. Мы дополнительно указали цены в условных единицах, поскольку со временем стоимость в рублях может измениться.

Прочие недостатки вентиляционных оцинкованных труб тоже заслуживают внимания:

1. На производстве воздуховоды выглядят весьма эстетично, но в интерьер частного дома или квартиры оцинковка вписывается с трудом. Каналы нужно прятать за облицовку – подвесные потолки, гипсокартонную обшивку.
2. За счет шероховатости металла и цинкового покрытия сопротивление воздушному потоку довольно существенное. Нюанс становится заметен на протяженных участках и разветвленных системах, где необходимы более мощные вентиляторы (подбираются по аэродинамическому расчету).
3. По весу изделия проигрывают пластиковым трубам.

Познавательное видео о производстве фасонных деталей и спиральных воздухопроводов:

Вентиляция из пластика

Пластмассовые трубы, предназначенные для вентиляции, тоже выпускаются прямоугольного и круглого сечения. А вот стандартные размеры отличаются от представленной выше нормали – круглые вентканалы предлагаются диаметром 100, 125, 150, 200 мм и так далее. Базовый материал – поливинилхлорид (ПВХ, PVC), полипропилен (PP) и полиэтилен (PE).

Уточнение. Существуют промышленные и бытовые серии пластмассовых воздухопроводов. Диаметры первых соответствуют нормативному ряду, но покупателю доступны не все типоразмеры. Например, Ø14, 16 и 18 см придется заказывать отдельно. Четыре наиболее «ходовых» диаметра бытовых изделий мы указали в предыдущем абзаце.

Преимущества пластиковых вентиляционных труб:

• приятный внешний вид;
• легкость и быстрота монтажа;
• малый вес;
• длительный срок эксплуатации;
• нулевая шероховатость внутренней поверхности и низкое сопротивление воздушному потоку;
• широкий ассортимент фитингов и соединителей;
• стойкость к воздействию различной химии.

Как выяснилось, цену изделий нельзя отнести к сильной стороне пластмассовых воздуховодов. Стоимость зависит от типа используемого пластика и вида соединения – раструбного, фланцевого либо муфтового (ниппельного). Нам удалось обнаружить в интернете относительно дешевые ПВХ трубы под вентиляцию – цены за 1 м. п. канала Ø100 мм выглядят так:

• круглый – 180 руб. (3.15 у. е.);
• плоский эквивалентного сечения 110 х 55 мм – 188 руб. (3.3 у. е.);
• прямоугольный размером 12 х 6 см – 220 руб. (3.85 у. е.).

Справка. Цены полипропиленовых коробов с толщиной стенки до 3 мм, оснащенных фланцем либо раструбом, достигают 1100 руб. / 1 м. п.

Теперь возьмемся за недостатки пластиковых трубопроводов для вентиляции:

1. Из-за несоответствия диаметров каналов нормативному ряду размеров под воздуховоды нужно подбирать специальный вентилятор либо использовать переходники.
2. Невзирая на жесткость, пластмасса остается хрупким материалом. Вдобавок с годами теряется эластичность – спустя 5—7 лет эксплуатации труба может треснуть от случайного несильного удара.
3. Пластик горюч и «плывет» при нагреве свыше 200 °С.
4. Короба светлого оттенка в определенных условиях быстро желтеют, например, на кухне или в санузле. Чтобы вернуть презентабельный внешний вид, вентканалы необходимо чистить.
5. Полимерные трубы сильно удлиняются при нагревании.

Сфера применения элементов пластиковой вентиляции – вытяжные каналы кухни и ванной, системы естественного воздухообмена жилых зданий, химические лаборатории, но только в пределах одного помещения.

Важный момент. Пластмассовый короб, проложенный транзитом через несколько комнат, быстро сгорит при пожаре, а огонь распространится в соседние помещения через открывшиеся проемы. Подвесной потолок из ГКЛ – слабая защита, пластик «потечет» от высокой температуры.

Некоторые особенности монтажа плоских полимерных каналов смотрим на видео:

Гофрированные рукава

Для обустройства вентиляции производители предлагают гибкие воздуховоды трех типов:

1. Алюминиевая одностенная гофротруба делается на каркасе из металлической проволоки, закрученной спиралью. Сверху «скелет» круглого сечения обтянут алюминиевой фольгой с герметизирующей прокладкой из полиэстера. Ряд типоразмеров довольно насыщен: 100, 110, 113, 115, 120, 125, 130 мм и т. д.
2. Гофрированный алюминиевый рукав с утеплением минеральной ватой, сделанной на основе стекловолокна. Конструкция трубы аналогична – спиральный каркас из проволоки плюс фольга и утеплитель, наружный защитный слой – стеклоткань. Предлагаемые диаметры – 100, 125, 150, 160, 200, 250 мм и так далее.
3. Промышленные гибкие гофры на проволочном каркасе, обтянутом полиэфирной тканью, полиуретаном, стеклотканью либо поливинилхлоридом (ПВХ). Выбор диаметров и сечений очень широк, перечислять все размеры нет смысла.

Примечание. Однослойная алюминиевая гофра продается в сжатом состоянии, изделие длиной 620 см растягивается на 3 метра. Можно купить воздухопровод круглого и прямоугольного сечения.

Представляем приблизительную стоимость перечисленной продукции за 1 метр погонный гибкого рукава Ø100 мм:

• гофротруба однослойная типа «Алювент» – 50 руб. (0.9 у. е.);
• утепленные гибкие воздуховоды Sonodec DS – 310 руб. (5.5 у. е.);
• вентканалы из полиэфирной ткани – 408 руб. (7.15 у. е.);
• то же, из ПВХ – 335 руб. (5.9 у. е.);
• полиуретановый рукав – 233 руб. (4.1 у. е.).

Хотя гибкие вентиляционные трубы делаются из различных материалов, набор преимуществ и недостатков данной группы изделий примерно одинаковый. Позитивные моменты:

• небольшой вес;
• простота и высокая скорость монтажа;
• быстрое соединение с вентиляционным оборудованием посредством хомутов;
• гофра легко снимается с целью антибактериальной прочистки;
• широчайший выбор стандартных диаметров;
• отсутствие фасонных деталей и фитингов;
• у пластиковых рукавов – стойкость к истиранию абразивными частицами и химическому воздействию.

Теперь о негативных сторонах гофрированных труб. Все гибкие воздуховоды для вентиляции объединяет общий недостаток – низкая огнестойкость. Только алюминиевые рукава способны выдержать длительный нагрев до 300 °С, температурный предел остальных полимерных изделий составляет +125 °С для полиуретана и +90 градусов – для ПВХ.

Важный момент. Надо понимать, что каждый тип гибкого воздухопровода предназначен для использования в определенной сфере. Например, полиуретановые каналы рассчитаны на транспортировку сильно загрязненных газов и пыли (аспирация).

Второй существенный недостаток гофрированных рукавов — высокое аэродинамическое сопротивление, заставляющее увеличивать мощность вентиляторов. Поэтому длина гибкого вентканала редко превышает 10 м. И последнее: алюминиевые гофры нередко уменьшаются в диаметре (схлопываются) при подключении к всасывающей стороне мощного вентилятора.

Канализационные и другие трубы

Один из способов сэкономить на монтаже вентиляции – применить асбестоцементные воздуховоды, как показано на фото вентиляции погреба. Положительные стороны данного варианта:

• низкая цена – 100 руб. за погонный метр трубопровода Ø10 см (1.75 у. е.);
• жесткость и прочность конструкции;
• долговечность;
• материал поддается окрашиванию;
• стойкость к высоким температурам – изделия выдерживают свыше 1000 °С.

Справка. Асбестовые (хризотилцементные) трубы производятся круглого сечения с шагом типоразмеров 5 см – 100, 150, 200 мм и т. д.

Асбестоцементные трубопроводы успешно применяются в качестве дымоходов, кабельных каналов, опор столбчатых фундаментов и других целей. Применяя их в системе вентиляции, вы столкнетесь со следующими отрицательными нюансами:

1. Асбестовая пыль вредна для здоровья. Санитарные нормы прямо запрещают использовать хризотилцементные трубы в качестве приточных воздуховодов.
2. Конструкция не только жесткая, но и тяжелая, отсюда — трудность установки. Плюс возникнут сложности с соединением – колена и тройники не существуют в природе. Нужны специальные муфты либо переходники.
3. Внешний вид подобного вентканала, даже окрашенного, не согласуется с жилыми помещениями.

Второй популярный способ устройства бюджетной вентиляции – прокладка воздуховодов из серых полипропиленовых труб, предназначенных для внутренней канализации. Выигрыш в цене ощутим – метр трубопровода «сотки» обойдется в 140 рублей (2.45 у. е.), включая 1 уплотнительное кольцо на раструбе.

Достоинства канализационных секций идентичны плюсам пластиковых каналов, а вот недостатков больше:

• диаметры труб не совпадают с типоразмерами вентиляционных воздухопроводов: 4, 5 и 11 см;
• фасонные элементы сделаны с большим радиусом поворота;
• секции и фитинги отличаются большими габаритами из-за раструбов;
• из-за накопления пластиком статического заряда на внутренних стенках воздушных магистралей оседает много пыли.

Примечание. Качественные пластиковые короба, предназначенные для вентиляции, имеют защитное антистатическое покрытие.

Железные и нержавеющие трубопроводы – сомнительный вариант для организации воздухообмена в частном доме. Цена, большой вес, проблема герметичного соединения – вот краткий перечень минусов металлических воздуховодов, уместных в промышленных зданиях. Единственный способ применения – гильзование кирпичных вытяжных шахт для защиты от конденсата.

Утепленный дымоходный сэндвич уместен в случае наружного монтажа вентканалов либо прокладки через холодные помещения (чердак). Но следует учитывать немалую цену материала – 1100 руб. за секцию Ø100 мм длиной 1 м. Пример использования сэндвича для вытяжки из газовой котельной смотрите на видео:

Какой воздуховод выбрать – рекомендации

Ознакомившись с характеристиками труб, используемых при устройстве вентиляции, нетрудно сделать простой вывод: каждую разновидность воздуховодов нужно применять по назначению. Тогда и трудности преодолевать не придется. Поэтому дешевизна и экономия – далеко не главный критерий выбора.

Какой тип трубопровода стоит покупать в различных ситуациях:

1. Подключение кухонной вытяжки к шахте производится пластиковым или гибким алюминиевым воздуховодом. Первый однозначно выигрывает по внешнему виду и способности вписаться в интерьер (цвет пластика можно подобрать). Форма поперечника – прямоугольник либо квадрат.


2. Если нужно организовать принудительную вентиляцию в пределах одной комнаты, тоже берите пластиковые короба. Подключение к вентилятору выполняйте трубами круглой формы.
3. При скрытой прокладке однозначно используйте оцинкованные короба. По цене они мало отличаются от пластмассовых, зато надежнее в плане огнестойкости.
4. Транзитные воздухопроводы должны быть несгораемыми – так предписывают противопожарные нормы. Пример: вытяжка, идущая из санузла в гараж, где вентканал поворачивает на крышу. Участок, проложенный в гараже, делается из оцинкованных стальных труб.


5. Канализационные секции используйте в нежилых комнатах – кладовых, чердаках, мастерских. Назначение – организация естественной вытяжки.
6. Любые гофры отлично подходят для присоединения к вентиляционному оборудованию. Утепленный вариант гибкого канала допускается прокладывать по холодному чердаку.
7. Асбестовые трубопроводы и полипропиленовые секции канализации спокойно применяйте для воздухообмена в погребе, подвале либо гараже.
8. Сэндвич дымоход удобно монтировать снаружи частного дома, когда необходима теплоизоляция воздуховода. Хотите сэкономить – устанавливайте обычную металлическую трубу и делайте утепление.

Важный момент. Любые воздуховоды, проложенные через неотапливаемые помещения, либо выходящие на улицу, необходимо утеплить. Иначе зимой вы получите поток конденсата из вытяжной трубы.

Напоследок о диаметре вентканалов

Самый распространенный размер вентиляционных труб бытовой серии – Ø100 мм. По площади поперечного сечения ему соответствует плоский воздуховод из пластика 55 х 110 мм либо аналогичный из оцинковки. К указанному диаметру проще всего подобрать решетки и вентиляторы.

При подключении кухонной вытяжки или другой установки для вентиляции ориентируйтесь на сечение выходного патрубка оборудования. Вентиляционная труба должна быть не меньше этого размера. Форма короба особой роли не играет, хотя с точки зрения аэродинамики круглые и овальные каналы предпочтительнее.

Планирование вентиляции – важный этап строительства. От эффективности вентсистемы зависит микроклимат и долговечность постройки. Особо ответственно надо подойти к выбору воздуховодов. Следует понимать, какие виды вентиляционных труб подходят под существующие условия работы.

Чтобы разобраться с вопросом, необходимо оценить свойства материалов, из которых они изготовлены, а также особенностями эксплуатации изделий разной формы и степени гибкости. Именно об этом и пойдет речь в нашей статье, где мы детально разберем характеристики труб из различных материалов, снабдив материал тематическими фото.

Требования к вентиляционному воздуховоду

Проектирование и расчет вентиляции – ответственная работа, требующая от исполнителя знания строительных нормативов и понимания принципов воздухообменных процессов. Немаловажное значение играют параметры самого здания и климатические особенности региона.

Независимо от схемы циркуляции воздухопотоков (естественное или принудительное побуждение) обустраивается сеть вентиляционных каналов.

Продуктивность и надежность вентсистемы во многом зависит от грамотного выбора геометрических размеров труб и материала их изготовления

Воздуховоды должны отвечать ряду требований:

1. Герметичность. Это свойство необходимо для поддержания тяги, а также предупреждения смешивания встречных чистых и вытяжных воздухопотоков. Особое внимание уделяется соединению отдельных элементов вентиляционной магистрали.
2. Бесшумность работы. Уровень аэродинамического гула должен быть в пределах санитарных норм. Допустимый шум системы – 25-35 Дб.
3. Стойкость к коррозии. Через домашний трубопровод происходит выброс воздушных масс разной степени влажности. Водяные пары способны скапливаться на стенках вентканалов, провоцируя образование ржавчины.
4. Компактность и малый вес. Общий метраж магистралей вентсистемы достаточно велик, чтобы не «перегружать» здание и не загромождать пространство выбираются трубы с минимальным типоразмером, обеспечивающим беспрепятственную циркуляцию.
5. Пожаробезопасность. Материал трубной арматуры не должен легко воспламеняться и выделять при горении вредные пары.

Кроме основных характеристик, приветствуется соответствие вентиляционных труб дополнительным параметрам: простота монтажа, хорошие теплоизоляционные свойства и гладкость каналов.

Важный параметр выводящих труб – высокая кольцевая жесткость. На внешнюю часть вентканала, возвышающегося над крышей, воздействует значительная ветровая нагрузка

Виды материалов и их эксплуатационные свойства

Большинство вентиляционных труб бытового назначения производятся из металла или пластика. Сортамент товара насчитывает десятки различных позиций. К альтернативным вариантам обустройства вентсистемы относят изделия из технического текстиля и сэндвич-трубы.

Вид #1 — воздуховоды из пластика

Категория пластиковых труб для вентиляции значительно потеснила традиционную оцинковку и все чаще применяется при создании сетей воздуховодов частных домовладений.

Ассортимент полимерных изделий позволяет подобрать трубы для организации внутренней и внешней части вентсистемы. Устройство пластиковой магистрали в небольших строениях вполне оправдано

Основные аргументы за вентиляцию из полимерных труб:

• абсолютная не подверженность коррозии, чего не скажешь об оцинкованных собратьях;
• простота монтажа и обработки – пластик можно разрезать ножовкой, а стыковать отдельные элементы путем нагрева торцов, обеспечивая полную герметичность воздуховода;
• легкий вес – в этом вопросе полимеры вне конкуренции;
• гладкость поверхности и отсутствие сварных швов – сопротивление движущемуся воздухопотоку снижается, что позволяет применять вентиляторы меньшей мощности;
• невысокая стоимость.

Обработка пластикового трубного проката антистатическим средством минимизирует «налипание» пыли и сокращает количество чисток. Благодаря физическим свойствам материала трубопровод практически не «гудит». Габариты: длина – 3-12 м, диаметр – 16-1600 мм.

Перечисленные преимущества пластика, наряду с низкой стоимостью, делают полимерные изделия наиболее востребованными для вентиляции. Однако есть и отрицательные стороны.

Слабая сторона пластика – низкая огнестойкость. Поэтому полимерный воздуховод применим в рамках единой противопожарной зоны, отсека или отдела. Для обустройства промышленной вентиляции пластик запрещен

Отдавая предпочтение пластиковой магистрали, следует учесть особенности конкретного полимера.

Строительный рынок предлагает такие разновидности вентиляционных труб:

1. Поливинилхлорид. Достоинства ПВХ-воздуховодов: стойкость к УФ-лучам, доступность, диапазон рабочих температур – от -10 °C до +70 °C. Популярная сфера применения – вытяжные трубы, обеспечивающие вентиляцию на кухне и в санузлах.
2. Полипропилен. Материал по технико-эксплуатационным характеристикам превосходит ПВХ. Свойства: граничная температура нагрева +85 °C, стойкость к агрессивным веществам. Есть огнеупорная разновидность (PPS) с антипиреновыми добавками. Полипропилен покрывается антистатиком, минимизирующим накопление пыли.
3. Фторопласт. Фторсодержащие полимеры отличаются термостойкостью (от -60 °C до +200 °C), устойчивостью к УФ-воздействию, невосприимчивостью к щелочам и кислотам.
4. Полиэтилен. Выдерживает отрицательные температуры до -50 °C и нагрев до +80 °C. Материал сохраняет первичные качества под действием ультрафиолета.

Схожие характеристики с ПВХ-трубами имеют изделия из полиуретана. Отличие последних – высокая термостойкость (до +270 °C).

Рекомендуем ознакомиться с нюансами выбора пластиковых труб для обустройства вентиляции.

Форма проходного сечения пластиковых труб – круг, квадрат, прямоугольник. Возможна жесткая или гибкая структура. Гофрированные воздуховоды могут представлять симбиоз стального каркаса, алюминиевой фольги и пластиковых слоев

Вид #2 — оцинкованные изделия

Трубная продукция из оцинковки выделяется универсальностью – воздуховоды применяются для обустройства промышленных, административных сооружений и помещений жилого фонда.

Оцинкованный прокат изготовляется из углеродистой стали разных марок и подвергается горячему или диффузному цинкованию. Такая обработка защищает сталь от окисления – трубы не боятся контакта с водой

Допустимая рабочая среда вентиляционных оцинкованных труб: температура воздуха – до +80 °C, влажность – до 60%. Оцинковка соответствует всем требованиям, выдвигаемым к системам воздухообмена. Ограничения в применении – транспортировка агрессивных газовых смесей.

Свод достоинств оцинкованного проката:

1. Небольшой вес объясняет легкость сборки вентиляционной системы – нет необходимости возводить сложную несущую конструкцию, повышающую стоимость инженерной сети. Дополнительный плюс – удобство транспортировки трубной арматуры.
2. Механическая прочность – оцинкованная сталь выдерживает точечное давление, механическое воздействие острыми предметами и точечным нагрузкам. Стойкость к давлению на изгиб выше в трубопроводе с ребрами жесткости.
3. Благодаря цинковой обработке воздуховод не подвергается коррозии даже в условиях стабильно высокой влажности. Оцинкованные трубы подходят для организации вентиляционного отвода наружу.
4. Под воздействием высокой температуры оцинковка сохраняет первоначальные размеры и форму. Предел огнестойкости труб для многоэтажных зданий – 90 минут.
5. Эксплуатационный ресурс оцинкованного воздуховода варьируется от 20 до 25 лет.

Дополнительные аргументы за оцинкованную сталь: доступная цена, возможность производства труб и фасонных элементов разной конфигурации.

Сортамент трубного проката из оцинковки насчитывает множество позиций. Основные критерии классификации: форма воздуховода, диаметр и толщина стенки, а так же степень герметичности

Исходя из формы и принципа изготовления, оцинкованные трубы для вентиляции подразделяют на следующие виды:

• прямоугольные;
• круглые прямошовные;
• спирально-навивные.

Прямоугольные изделия производятся на станках тоннельной сборки. Стандартная длина трубного отреза – 1,25 м, минимальный размер сечения – 10*10 см. Прямоугольные воздуховоды оснащены ребрами жесткости.

Круглый прямошовный прокат отличается простой технологией изготовления. Листовая оцинкованная сталь раскраивается, сворачивается в трубу на вальцах и подается на фальцепрокатный станок для соединения концов.

Главная особенность прямошовных воздуховодов – высокие аэродинамические показатели, обеспечивающие тихую циркуляцию воздушных масс без звуковых вибраций. Длина отреза – до 2,5 м

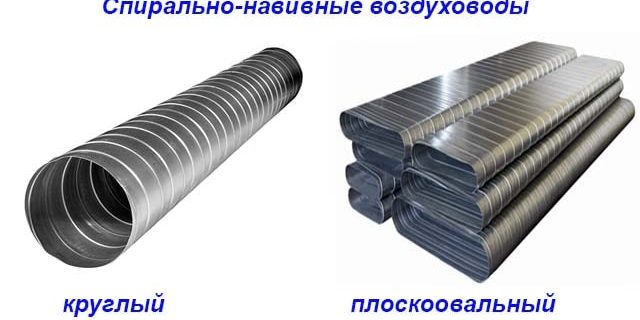

Спирально-навивные изделия производятся из оцинкованной полосы (ширина – 137 мм), скрученной в спираль. Стыковка краев – замковое соединение с наружным швом.

Конструкция труб определяет ряд положительных качеств «спиральных» воздуховодов:

• значительная жесткость;
• экономия на покупке фасонных элементов;
• простота установки;
• ускорение и низкий шум при транспортировке воздуха – в спиралевидном канале усиливаются завихрения потоков.

Обустройство вентсистемы со спирально-навивными трубами обойдется дешевле по сравнению с применением прямоугольных изделий.

В продаже представлены «спиральные» отрезы в 3 м и 6 м. По индивидуальному заказу возможно изготовление труб произвольного метража и оснащение воздуховодов добавочными ребрами жесткости

Толщина стенок нормирована и зависит от диаметра:

• 0,5 мм – для воздуховодов сечением до 315 мм;
• 0,7 мм – изделия диаметром 350-800 мм;
• 0,9 мм – трубы типоразмером 900-1250 мм;
• 1,2 мм – воздуховоды сечением 1400-1600 мм.

По классу герметичности согласно СНиП оцинкованные трубы подразделяют на плотные (П) и нормальные (Н). Критерий отличия – метод исполнения сварного шва.

В плотных конструкциях стыковочные места после сварки прокатываются прессом и покрываются герметиком. Такой воздуховод выдерживает давление до 1,5 мПа и подходит для эксплуатации в зданиях с повышенной взрывоопасностью. Нормальные вентиляционные изделия монтируются в бытовых системах.

Вид #3 — трубы из нержавейки

Трубы из нержавейки имеют в своем арсенале все перечисленные достоинства стального проката. Добавление в сплав хрома делает металл неподвластным ржавчине. Корректировка состава внесением добавочных легирующих элементов придает нержавейке специфических качеств.

Зависимо от химического состава ассортимент коррозийно-стойкой стали подразделяется на несколько классов: С1 – мартенситная (хромистая) сталь, F1 – ферритная сталь, А1-А5 – аустенитные марки стали с никелем

Для возведения систем вентиляции используются трубы из аустенитной стали, характеризующиеся:

• коррозийной стойкостью ко многим рабочим средам;
• хорошей технологичностью;
• прочностью и пластичностью;
• термоустойчивостью – до +500 °C;
• химической инертностью к токсичным и радиоактивным веществам;
• долговечностью.

Изделия из хромникилеевой нержавейки стоят дороже оцинкованных воздуховодов. Внешне продукция схожа, чем иногда пользуются недобросовестные производители.

Существует несколько способов выявления подделки.

• Проведение спектрального анализа. Требуются специальные приборы, определяющие химический состав металла.
• Визуальный осмотр. На оцинковке допустимо наличие характерных «разводов» – узоры кристаллизации.
• Электромагнитные различия. Большинство нержавеющих стальных сплавов не магнитятся, тогда как к стали магнит хорошо притягивается.
• Химическая реакция. Цинк в результате взаимодействия с соляной кислотой начинает пузыриться (выделяется водород), а оцинковка постепенно исчезает. Для эксперимента достаточно одной капли кислоты.

Также следует иметь ввиду, что трубопрокат из оцинкованной стали имеет еле уловимый синеватый отлив.

Если нержавейка не подвергалась зеркальной обработке, то она, по сравнению с оцинковкой, обладает более матовой поверхностью

Вид #4 — изделия из черной стали

Изделия из «черного» проката используются в системах дымоудаления, аспирации и вентилирования. Это хороший вариант вытяжных труб для вентиляции с выходом наружу. Относительно нержавейки и оцинковки черная сталь имеет улучшенные показатели жесткости, огнеупорности и жаростойкости.

С целью дополнительной защиты от коррозии воздуховоды снаружи и изнутри покрываются грунтовкой красно-коричневого цвета. При индивидуальном заказе возможна поставка без грунтующего слоя

Характеристики трубной арматуры из черной стали:

• толщина стенок – 1,2-1,5 мм;
• метраж – 1,25-2,5 м.;
• стыковка труб фланцевым способом;
• варианты исполнения – прямоугольное, круглое сечение.

Стоимость изделий «черного» проката выше, чем на оцинкованные воздуховоды аналогичного типоразмера, но ниже по сравнению с нержавейкой.

Вид #5 — сэндвич-труба

Утепленные изолированные воздуховоды монтируются при создании вентиляции каминов, печей, отопительных котлов. Трубы обеспечивают должный уровень пожаробезопасности системы и сохранение тепла в помещении.

Устройство сэндвич-трубы: два металлических «рукава», между которыми размещена термоизоляционная прослойка. Материал внешней трубы – оцинкованная сталь/нержавейка, внутренней – черная сталь/нержавейка

В качестве теплоизоляционного наполнения часто задействуют базальтовое волокно.

Характеристики утеплителя:

• низкая теплопроводность – до 0,05 В*м/К;
• гидрофобность – поглощение влаги до 2%;
• прочность на разрыв – выдерживает давление до 10-60 кПа;
• биологическая стойкость – материал не поддается гниению, не способствует размножению грибков;
• пожаробезопасность – температура плавления около 1100 °C;
• паропроницаемость и звукоизоляция – частичное «поглощение» вертикальных звуковых вибраций.

Базальт химически инертен и не вступает в реакцию с металлами – риск возникновения ржавчины сведен к нулю. Выбор сэндвич-трубы для вытяжной вентиляции зависит от эксплуатационных условий.

При отоплении с использованием твердого топлива монтируются воздуховоды из жаростойкой нержавейки, при обогреве газовым теплоносителем – приемлема магистраль из обычной стали

Достоинства вентсистемы из сэндвич-труб:

• универсальность применения;
• простота сборки;
• многослойность трубопровода предупреждает образование конденсата;
• теплоизоляция воздуховода.

К минусам утепленных труб относятся: большой вес (в 2-2,5 раз превышает металл, в несколько раз – полимеры) и высокая стоимость.

Вид #6 — технический текстиль

Тканевая система воздухораспределения предложена датскими разработчиками 20 лет назад. Новинка частично заменила металлические каналы в пищевой, электронной, химической промышленности, в общепите, бассейнах, концертных и выставочных залах.

Различают два типа текстильных труб:

• воздухонепроницаемые;
• воздухопроницаемые.

Назначение воздухонепроницаемых систем – транспортировка и вывод воздушных масс. Материал изготовления – полиамид.

Воздухопроницаемые каналы (текстильные диффузоры) равномерно распределяют приточный воздух в помещении через перфорированные отверстия и выпускные адаптеры. Материал «рукава» – полиэфир

Тканевые системы лишены недостатков металлических воздуховодов. К числу значимых достоинств текстиля можно отнести:

1. Отсутствие сквозняков. В зоне подачи воздуха из металлического/пластикового канала часто наблюдается сквозняк. Через текстильные трубы осуществляется «рассеянная» подача воздушных струй.
2. Шумоабсорбирующие качества. Ткань «гасит» аэродинамический шум вентилятора и воздухопотоков.
3. Легкость чистки. Текстиль выступает как барьер, частично фильтруя подаваемый воздух. Материал накапливает пыль, но прост в чистке – поддается стирке (50 циклов) и дезинфекции.
4. Защищенность от конденсата. Благодаря паропроницаемости на поверхности тканевого трубопровода не образуется конденсат. В сухих каналах не развиваются микроорганизмы.

Оптимальная скорость воздухопотока для текстильной трубы – 5-8 м/с, для других типов труб также предусмотрены нормы скорости воздухопотока, которые следует учитывать при проектировании вентиляции и выборе материала воздуховодов.

При снижении давления форма «рукава» удерживается за счет тонких вшитых колец. Срок службы воздуховода – 10 лет. Пожароопасные помещения оборудуются текстильными трубами с добавочным стекловолокном – граничная температура +300 °C.

Особенности жестких и гибких вентканалов

По степени гибкости различают жесткие и гибкие воздуховоды. Выбор между двумя позициями зависит от сложности сооружаемой системы и эксплуатационных условий. При установке жесткой сети повороты и переходы оформляются с помощью соединительных угловых элементов.

Рекомендуем ознакомиться с основными типами фитингов для стальных труб и технологией выполнения различных вариантов соединения.

Гибкий воздуховод «подстраивается» под любой вектор направления магистрали. В некоторых случаях используется комбинированный вариант – гофрированная труба стыкуется с жесткой

Гибкие воздуховоды изготавливаются из различных материалов. Но, независимо от материала изготовления, гофрированные воздуховоды, по сравнению с жесткими каналами, имеют некоторые недостатки: низкая звукоизоляция, снижение скорости воздухопотока за счет рифленых стенок.

Именно состав трубы определяет ее технико-эксплуатационные свойства:

1. Алюминиевая гофра: коррозийная стойкость, выносливость к температурным колебаниям (-30 °C/+270 °C), герметичность, радиус изгиба – 0,76 d, химическая инертность, огнеупорность.
2. Полиэфир, усиленный стальным каркасом. Характеристики: низкая стоимость, стойкость к влаге, слабая горючесть, температурный диапазон составляет -20 °C/+65 °C, малый вес. Недостаток – накопление статического электричества.
3. Полиэфирная пленка с алюминиевой фольгой отличается высокой прочностью (допустимое давление – до 2400 Па), хорошими аэродинамическими свойствами.
4. Теплоизоляционная гофра обеспечивает снижение теплопотерь и предупреждает выпадение конденсата.

Вне зависимости от выбранного типа вентиляционной трубы важно уметь правильно ее установить. Схемы монтажа и подробные инструкции по установке гибких и жестких воздуховодов мы рассмотрели здесь.

Сравнение круглого и прямоугольного сечения

Многие задаются вопросом, какой формы трубы выбрать: круглые или прямоугольные? Если оценивать пропускную способность, выигрывают круглые изделия – воздушные массы встречают меньше сопротивления, а значит, циркуляция осуществляется быстрее.

В прямоугольных трубах углы остаются незадействованными, поэтому подбирается арматура с увеличенной площадью сечения. Однако такая магистраль занимает меньше пространства – широкие и плоские модели легче спрятать за навесным потолком или над шкафами.

Труба овального сечения совмещает сильные стороны прямоугольных и круглых воздуховодов: хорошая пропускная способность и возможность «скрыть» вентсистему

Также сечение – это важный параметр, который используется при расчете площади воздуховодов, необходимых для обустройства вентсистемы. Правильно выполненные вычисления позволят приобрести необходимое количество материала, не переплачивая за лишние трубы.

Выводы и полезное видео по теме

Характерные особенности пластиковых, асбестоцементных, гофрированных алюминиевых и стальных оцинкованных труб для вентиляции цокольных помещений и погреба:

Организация вентсистемы требует грамотного подхода к выбору основных элементов конструкции – вентиляционных труб. Большинству требований к воздушным каналам частных домов отвечают изделия из оцинковки, нержавейки и пластика.

Форма – принципиального значения не имеет. Ее выбор зависит от особенностей траектории прохождения вентиляционной сети.

Подбираете подходящий тип труб для обустройства системы вентиляции, но так и не нашли ответы на все возникшие вопросы? Задайте их в комментариях под этой статьей – наши эксперты постараются вам помочь.

Или вы владеете знаниями/обладаете практическим опытом в части монтажа вентиляционных труб и хотите дополнить наш материал полезными уточнениями и замечаниями? Пишите свое мнение, добавляйте советы, подкрепленные практическим опытом.

Доброе время суток, уважаемый читатель! Естественная вентиляция, если она конечно имеется в квартире, явно не в состоянии справиться со своей работой, особенно на кухне, в ванной и туалете. Если хотите, чтобы воздух в вашем жилище был всегда чистым и свежим, а стены не сырели и не покрывались плесенью, дополните естественное проветривание механической системой. В её состав входят воздуховоды для вентиляции и специальное оборудование, обеспечивающее регулярный отток загрязнённого воздуха и поступление свежих воздушных потоков.

Из чего делают воздуховоды?

Для изготовления воздуховодов для вытяжки используют разные марки стали, модифицированный поливинилхлорид (ПВХ), полипропилен, стеклоткань, алюминий и металлопластик.

Из какого материала выбрать воздуховоды, зависит от размеров и назначения конкретного помещения или здания и проекта вентиляционной системы.

Пластик: плюсы и минусы материала

Пластиковые воздуховоды всё чаще используются для устройства вентиляции, уверенно вытесняя жестяные трубы. Они обладают отличными эксплуатационными качествами:

• высокой герметичностью;
• устойчивостью к воздействию химических веществ;
• стойкостью к ультрафиолетовому излучению;
• экологической чистотой;
• не меняют своих качеств при температурах в диапазоне от 0ºС до +85ºС;
• легко режутся и монтируются;
• просты в уходе — отлично чистятся и моются любым бытовым средством;
• абсолютно не подвержены коррозии;
• широким ассортиментом типоразмеров профиля и толщины стенки;
• износоустойчивостью;
• хорошей звукоизоляцией;
• низкой сопротивляемостью воздуху, благодаря гладкости внутренних поверхностей;
• небольшим весом и ценой.

Однако трубы для вентиляции из пластика имеют низкую стойкость к воздействию механических ударных нагрузок и слабую огнестойкость, поэтому не применяются для устройства дымохода.

Металлические воздуховоды: плюсы и минусы материала

Металлические воздуховоды более прочные и огнеупорные, чем пластиковые, обладают достаточной стойкостью к коррозии, механическому воздействию, устойчивостью к агрессивным средам, перепадам температур и долговечны в использовании.

Минусами металлических воздуховодов являются:

• большой вес, а значит их труднее крепить и соединять;
• они более шумные;
• обладают шероховатой внутренней поверхностью;
• способные накапливать статическое электричество;
• стальные трубы — подвержены коррозии, а из алюминия и нержавейки — слишком дорогие.

Технология производства металлических труб

В качестве заготовок для изготовления жёстких стальных вентиляционных рукавов используют в основном тонкие листы чёрной, гальванизированной, оцинкованной, нержавеющей стали или алюминия. Производятся металлическая воздухозаборная труба по двум принципиально отличным друг от друга технологиям.

• Для изготовления прямошовного воздуховода развёртку вырезают на гильотинных станках из листа стали. Затем её в холодном состоянии гнут по всей длине с помощью профилегибочного станка, образуя замкнутый контур. Края соединяют сваркой или фальцевым соединением;
• Спирально — навивная технология предусматривает использование металлического штрипса (ленты), который свивается на специальных станках в жёсткую трубу. Станки укомплектованы набором матриц, позволяющих выпускать изделия с различной толщиной стенки и диаметром.

Гофрированная труба: плюсы и минусы материала

Гибкие гофрированные вентиляционные трубы представляют собой каркас из жёсткой стальной проволоки, свитой спиралью, который снаружи и изнутри покрыт гофрированной фольгой или полиэфирной тканью. Они просты в сборке, ремонте и транспортировке. Такой воздуховод можно многократно сгибать в любую сторону и растягивать. Фольгированная гофротруба выдерживает нагрев до +140ºС, тканевые — не выше +90ºС.

Гофрированная труба из стали или алюминия по степени гибкости относится к группе полужёстких материалов. Из неё получается достаточно прочные и лёгкие воздухопроводы. Они характеризуются:

• огнестойкостью;
• герметичностью;
• износостойкостью;
• высокой технологичностью;
• ремонтопригодностью;
• небольшим весом;
• способностью не накапливать статическое электричество;
• их не нужно заземлять;
• диапазон рабочих температур алюминиевых гофротруб — от −35ºС до +270ºС;
• стальные гофротрубы более жаростойкие и выдерживают нагрев до +900ºС;
• стойкостью к длительному воздействию ультрафиолета;
• экономичностью. Гибкие гофрированные трубы для вентиляции могут растягиваться и изгибаться под углом, что позволяет сэкономить на приобретении фитингов.

Однако существует ряд запретов на использование алюминиевой гофрированной трубы:

• алюминий не выдерживает слишком высокие температуры и может расплавиться;
• гофрированная внутренняя поверхность создаёт препятствие движению воздуха, снижает его скорость и вызывает шум.

Сечение и размеры

Выбор размеров сечения должен основываться на нормативном значении скорости движения потока. Так для жилых домов этот показатель в ответвлениях составляет 4 м/с, для зданий общественного пользования — 5 м/с, производственного назначения — 9 м/с. При других скоростях гул в системе будет мешать людям.

Стандартные размеры согласно ВСН 353-86 и СНиП 41-01-2003 составляют:

• для круглых воздуховодов: 100, 125, 160, 200, 250, 315, 355, 400, 450, 500, 560, 630, 710, 800, 900, 1000, 1120, 1250, 1400, 1600, 1800 и 2000 мм;
• для прямоугольных и квадратных воздуховодов длины стенок в поперечном сечении варьируются от 100 мм до 3200 мм.

Какие лучше, круглые или прямоугольные?

Выбор применения круглых или прямоугольных воздуховодов для сооружения вентиляционной системы основывается на таких параметрах, как площадь здания, особенности расположения каналов и их конфигурация, требования к уровню шума в помещении.

При проектировании также учитывается температурно-влажностный режим и принятые решения по оформлению интерьера. В прямоугольных вентиляционных системах возможна утечка воздуха из-за использования при монтаже двух фланцев, секции круглых воздухопроводов соединяются с помощью одного фитинга, поэтому они более герметичны.

Каналы круглого сечения гораздо легче чистить, чем прямоугольного профиля, они менее шумные, но хуже смотрятся в интерьере.

Однако их труднее спрятать за элементами декора в помещении.

Соединительные элементы и фитинги

Для соединения секций воздухопроводов, подключения вентиляционного оборудования используются различные виды метизных деталей и фитингов. Перечень таких элементов состоит из:

1. ниппеля — детали, предназначенной для обеспечения уплотнения соединений воздуховодов. Обычно ниппеля имеют левую и правую резьбу одновременно, что позволяет закреплять два конца труб одновременно;
2. муфты — соединительный элемент воздуховодов с круглым сечением;
3. отводов 30º, 45º, 60º, 90º — используются для изменения направления движения воздуха под определённым углом при обходе препятствий во время монтажа системы;
4. круглого перехода — применяются для сочленения труб разного диаметра, соединения фасонных элементов с сечением круглой формы;
5. тройника — детали для соединения двух ответвлений трубопроводов с магистральной линией;
6. врезки круглого или прямоугольного сечения — заменяют тройник и позволяют осуществить подсоединение элементов в готовую конструкцию;
7. заглушки — регулируют поток воздуха, защищают систему вентиляции от попадания инородных предметов и мусора;
8. утки(отвода S — образной формы) — способствует изменению уровня воздуховодов;
9. зонта круглого — защищают наружную часть воздуховода от атмосферных осадков;
10. крестовины — детали для соединения под прямым углом трёх ответвлений в один общий воздуховод;
11. перехода с прямоугольного сечения на круглое — применяется для соединения частей вентсистемы разного типоразмера.

Где какое сечение применяют

Модели с прямоугольной формой сечения не самый идеальный вариант для воздуховода, связано это с неудовлетворительной аэродинамикой и более сложным монтажом. Однако с их помощью можно сэкономить пространство, так как стенки трубы максимально прилегают к поверхностям без дополнительных креплений. Это преимущество ставит прямоугольные короба на первое место для обустройства вентиляции в жилых помещениях и офисах небольшой площади.

Для промышленной вентиляционной системы, под вытяжку более подходят практичные и удобные в работе воздуховоды круглой формы.

Они оказывают меньшее сопротивление воздуху, и обладают высоким уровнем жёсткости и герметичности. К тому же, круглые вытяжные трубы менее материалоёмкие, поэтому при одинаковой пропускной способности стоят дешевле, и их намного выгоднее использовать на больших объектах.

Как рассчитать диаметр и длину

Чтобы самостоятельно выполнить расчёты диаметра трубы для вытяжки необходимо знать размеры помещения и норму кратности воздухообмена в помещении. Её для жилых домов можно выбрать по таблице кратности воздухообмена:

Затем выполняют следующие расчёты:

• Вычисляют объём каждой комнаты, перемножая три её размера.
• Для определения необходимого объёма воздуха используют формулу:

• Все значения L округляют в большую сторону, так чтобы полученные цифры были кратны 5.
• Суммируют объём притока каждой комнаты.
• Нормативное значение скорости для жилых помещений определяют по таблице:

• Находят подходящий диаметр вентиляционных труб по диаграмме:

• Длину наружного участка трубы для вытяжки определяют в зависимости от её диаметра по таблице, в которой столбец слева представлен размерами ширины трубы, в ячейках указана площадь её сечения. Размер участка воздуховода, введенный наружу занимает верхнюю строчку.

Расчёт с помощью программы

Для расчёта вентиляции можно воспользоваться специальной программой. В качестве исходных данных здесь берут оптимальное значение объёма приточного воздуха, который определяется в зависимости от назначения помещения. Также в расчёте учитывается:

• средняя температура внутри и снаружи;
• геометрическая форма воздуховодов;
• материал изготовления, который имеет разную шероховатость и сопротивление потоку воздуха.

В результате программа выдаёт все необходимые размеры воздуховодов для устройства вентиляционной системы, обеспечивающую достаточную циркуляцию воздуха.

Последствия плохой вентиляции

Необходимость обеспечения системой вентиляции каждого жилого и производственного объекта устанавливают действующие строительные и гигиенические нормы пользования помещением. В её функции входит поддержание оптимального воздухообмена, создание благоприятного микроклимата для работы и отдыха путём снижения переизбытка тепла, влаги и загрязнений.

Длительное нахождение в помещении, где в работе системы вентиляции имеются нарушения или она рассчитана неверно, может привести к снижению иммунитета, развитию инфекционных заболеваний, возникновению болезней дыхательной системы.

Излишне влажная и тёплая среда способствует развитию болезнетворных организмов, плесени, грибковых отложений на поверхности стен, потолка и даже элементах мебели.

Производители

Долгое время лидирующую роль на российском рынке воздуховодов занимали европейские производители: польская компания VTS Clima, компании из Швеции — Systemair (Kanalflakt) и Ostberg, немецкие фирмы Wolter и Korf.

Сегодня с ними достойно соперничают российские компании Арктос, NED, Мовен, ООО «Венти» и ряд других фирм, выпускающих продукцию достойного качества, в большом ассортименте типоразмеров воздуховодов и фасонные части к ним. При этом стоимость изделий российского производства ощутимо ниже, чем европейских аналогов.

Монтаж

Монтаж металлических воздуховодов выполняют по следующей схеме:

• собирают воздуховоды в отдельные секции;
• выполняют разметку мест крепления на ограждающих конструкциях здания;
• устанавливают крепёжные элементы с помощью строительно — монтажного пистолета или сварочного оборудования;
• крепят секции в систему, используя для подвески траверсы или хомуты;
• стыкуют все части фальцевым или сварным способом соединения.

Крепление к стене и потолку

Воздуховоды крепят к стене или потолку, то есть в вертикальном или горизонтальном положении. В зависимости от положения участка системы, материала базовой конструкции и размеров канала при монтаже применяют разные крепёжные элементы: Z- образные и L — образные профили.

Например, для крепления к кирпичным стенам или к железобетонным поверхностям горизонтальных участков используют кронштейны угловой формы с отверстием на одном конце для подвески. Между выступающей частью кронштейна и стеной устанавливается резиновый уплотнитель, обеспечивающий плотность прилегания и снижающий шум от вибрации. Длина самого кронштейна зависит от размера и веса вентканала.

Установка вертикальных участков вентиляционной трубы с помощью монтажной траверсы или хомутов. Траверса является опорной деталью, а ограничение боковых перемещений обеспечивается специальными шпильками.

Как правильно собирать?

Перед монтажом воздуховоды собирают секциями длиной не более 15 м. Для стыковки круглых металлических труб используют разный тип соединений:

• фланцевый — крепят воздуховоды между собой способом отбортовки;
• бандажный — применяют полосы листовой стали, специальные мастики для герметизации;
• с помощью муфт и ниппелей — изготавливаются без уплотнительных прокладок и с уплотнителями из резины;
• раструбный — соединяются способом вхождения прямого конца одного воздуховода в раструбный конец другого.

Прямоугольные оцинкованные трубы для вентиляции стыкуют с помощью;

• фланцев — соединяют точечной или обычной сваркой, места сваривания окрашивают огнестойкой эмалью;
• шины — специальной детали из оцинковки в виде угловых вставок.

Теплоизоляция

Устройство теплоизоляции на участках воздуховодов, расположенных снаружи помещения или в неотапливаемых строениях, необходимо для обеспечения бесперебойной работы всей системы вентиляции в целом. В функции теплоизоляции входит:

• предупреждение появления конденсата на наружной и внутренней поверхности труб. Высокий уровень влажности при образовании конденсата приводит к коррозионному повреждению стенок трубопроводов и образованию на них плесени;
• обеспечение противопожарной безопасности. Использование негорючих материалов повышает огнестойкость вентиляционной системы в целом и особенно мест прохода труб для вентиляции через перекрытия и кровлю частного дома;
• ослабление шума и вибрации. Турбулентность воздушного потока, работа вентиляционного оборудования создают вибрацию и акустические эффекты. Слой утеплительного материала снизит уровень шума и вибрацию элементов системы вентиляции.

Теплоизоляцию всех видов воздуховодов, кроме сэндвич — труб, выполняют двумя способами: изнутри и снаружи трубопровода. Применяют для этих целей минеральную или стекловолоконную вату. Для упрочения поверхностных волокон используют термостойкие клеящие составы, не выделяющие токсичных газов при нагреве или возгорании.

Примерная стоимость работы

Цена на монтажные работы зависит от типоразмера воздуховода и сложности условий работы. Примерная стоимость монтажа вентиляционных труб составляет:

• прямоугольного сечения — от 350 до 650 руб. за м²;
• диаметром 200 мм — 350 руб. ; 400 мм — 550 руб.; 600 мм — 700 руб.; 800 мм — 900 руб.; 1000 мм — 1100 руб. за погонный метр.

Видео процесса

Как спрятать плоские пластиковые воздуховоды в пространстве между перекрытием и подвесным потолком можно посмотреть на видео.

Нашли для себя что-то интересное? Подписывайтесь на наш канал и делитесь полезными идеями в социальных сетях.

Используемые источники:

• https://otivent.com/truby-dlja-ventiljacii
• https://sovet-ingenera.com/vent/oborud/vidy-ventilyacionnyx-trub.html
• https://vseotrube.ru/ventilyatsiya-i-dymohod/vozduhovody
