Работа механического терморегулятора в отличие от термостата

Электрические и водяные системы напольного обогрева неспособны самостоятельно поддерживать заданную температуру в помещениях частного дома. Хозяин приспосабливается регулировать мощность котла или греющих контуров вручную, добиваясь комфортной температуры воздуха. Чтобы организовать автоматическое управление микроклиматом, нужны терморегуляторы для теплого пола (ТП), устанавливаемые в каждой комнате. Цель публикации – описать существующие виды термостатов, способы установки и схемы подключения регулирующих устройств.

Как работает терморегулятор

Выносной термостат напольного отопления – это автоматический выключатель, который разрывает либо замыкает электрическую цепь после достижения установленной пользователем температуры. В результате нагрев прекращается или же возобновляется. По принципу работы регуляторы теплого пола делятся на 2 вида:

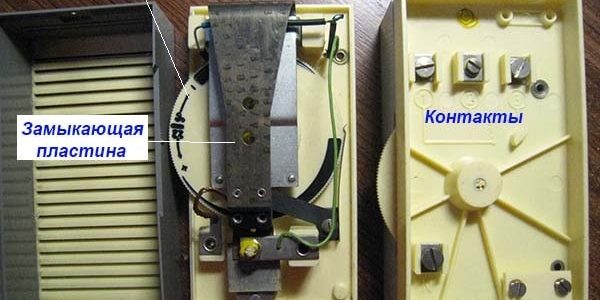

1. Механические с термодатчиком в виде биметаллической пластины. От нагрева данный элемент изгибается и в определенный момент разрывает цепь. Затем пластинка охлаждается, выпрямляется и снова замыкает контакты.
2. В электронных (релейных) регуляторах датчиком температуры выступает терморезистор, меняющий сопротивление электрическому току в зависимости от нагрева. Микросхема-контроллер фиксирует это изменение и отдает команду реле, обмотка размыкает контакты, цепь разрывается.

Справка. Электронные приборы оснащаются собственным источником (батарейками) либо подключаются к домовой сети. Простейшие механические терморегуляторы работают без внешнего электропитания. Это не является преимуществом, поскольку для управления водяными ТП все равно требуется электричество.

Теперь поясним, как с помощью комнатных термостатов реализуется автоматическое регулирование теплого пола. Электрические греющие контуры (кабельные секции, инфракрасная пленка) работают так:

1. Установленный в помещении термостат подключается в разрыв главной силовой линии электропитания. Пока в комнате холодно, цепь замкнута.
2. Домовладелец настраивает на приборе желаемую температуру, включается нагрев. Когда она достигает требуемого значения, срабатывает термодатчик, цепь размыкается, силовая линия обесточивается.
3. После охлаждения на 0.5–1 градус подача электропитания возобновляется, нагрев продолжается. Кстати, разница между температурами включения/выключения зовется гистерезисом.

Принцип работы терморегулятора для водяного теплого пола такой же. Только реле размыкает цепь питания термоэлектрического привода (иначе – сервопривода). Он стоит на распределительном коллекторе ТП и закрывает/открывает подачу теплоносителя в греющий контур.

Сервоприводы ставятся на каждую петлю, подключаются к отдельным регуляторам, расположенным в разных комнатах. Как работает автоматизированная система водяного напольного отопления, смотрим на видео:

Термостаты для электрических и водяных ТП – в чем разница

На самом деле разницы никакой нет, в обоих случаях терморегулятор выполняет одну функцию – включает либо выключает нагрев, прерывая подачу напряжения к исполнительному элементу – нагревательному кабелю или сервоприводу. Но для работы с электрическими полами подойдет не каждый прибор, например, чисто механическое устройство применять нельзя. Поясним почему:

1. Нагрев электрического ТП контролирует выносной датчик, расположенный в полу между петлями резистивного кабеля. Он позволяет ограничить максимальную температуру напольного покрытия, защитить кабельную секцию от перегрева.
2. В механических терморегуляторах стоит пластина, реагирующая на изменение температуры воздуха. Прибор не рассчитан на подключение внешнего термодатчика, поэтому «не видит» степень нагрева стяжки пола.
3. Пленочный теплый пол работает аналогичным образом. Когда требуется регулировать температуру воздушной среды, выбирается релейный термостат, оснащенный внутренним датчиком и клеммами для подключения внешнего.

Примечание. Контроллер терморегулятора одновременно обрабатывает сигналы напольного и встроенного датчика. Когда 1 из 2 терморезисторов показывает достижение установленного порога температуры, электрический подогрев выключается.

Для регулировки водяных греющих контуров применяется воздушный датчик теплого пола, выносной измеритель ставится по желанию или в случае необходимости. Например, для контроля краевых зон, которые сильно охлаждаются. Температуру теплоносителя ограничивает регулирующая арматура на коллекторе – термоголовки RTL либо смесительный клапан с накладным/погружным датчиком.

4 вида регуляторов теплого пола

По функциональности терморегуляторы можно условно разделить на 4 разновидности:

• механические, работающие по температуре воздуха;
• релейные с минимальным набором функций и встроенным воздушным датчиком;
• электронные устройства на 2 термодатчика с дисплеем и возможностью программирования;
• то же, с wi-fi модулем дистанционного управления.

Дополнение. По способу подключения терморегуляторы делятся на проводные и беспроводные. В первом случае прибор присоединяется к цепи электропитания напрямую, во втором – через специальный релейный блок с ресивером – приемником радиосигналов.

Любой из перечисленных термостатов может иметь 2 или 3 коммутационных контакта. В чем разница:

1. 2-контактный регулятор «умеет» только разрывать цепь (отключать питание) при достижении температурного порога.
2. Универсальный 3-контактный прибор одновременно замыкает первую линию и размыкает вторую.

Последний пункт требует разъяснения. Если терморегулятор управляет сервоприводом типа NO (нормально открытый), то для перекрывания теплоносителя нужно наоборот подать напряжение, а не отключить. Значит, при достаточном нагреве помещения цепь должна замыкаться, провода подключаются к клеммам №2 и №3 термостата.

Термоэлектрический привод для водяного пола типа NC нормально закрыт при отсутствии напряжения. Чтобы прекратить подачу теплоносителя в контур ТП, регулятор должен обесточить сервопривод. Тогда кабель присоединяется к контактам №1 и №3, как показано на схеме.

Простейший механический термостат способен лишь поддерживать температуру помещения на одном заданном уровне, работая в паре с сервоприводом NC теплого водяного пола. Более продвинутые электронные регуляторы имеют множество дополнительных функций:

• возможность подключения 2 температурных датчиков;
• 3 коммутационных контакта;
• режим защиты от замерзания – включение нагрева в случае охлаждения дома до +3…5 °C;
• регулирование величины гистерезиса;
• сенсорный дисплей управления, показывающий время, дату и контролируемую температуру;
• термостат программируется на сутки/неделю вперед, количество событий в день – 6 и более;
• индикация неполадок, самодиагностика, самообучение;
• встроенный модуль wi-fi для управления термостатом через приложение смартфона.

Первые 3 функции имеются практически во всех релейных терморегуляторах. Если хотите получить больше, придется купить цифровую модель прибора.

Справка. Цена электронного термостата с кнопочным управлением BasicPlus от бренда Danfoss составляет 20 евро. Аналогичный прибор с ЖК-дисплеем обойдется уже в 40 €, программируемая модификация WT-P стоит 54 €. Китайские аналоги в 2–3 раза дешевле.

Советы по выбору прибора

Мы считаем, устанавливать механические терморегуляторы на теплые полы бессмысленно. Эти устройства несколько устарели, число функций ограничено, точность поддерживаемой температуры оставляет желать лучшего. Приборы можно использовать в подсобных либо технических помещениях, где надо поддерживать +15…18 °C круглосуточно.

Тип микропроцессорного термостата выбираем в зависимости от способа нагрева, условий эксплуатации и собственных пожеланий:

1. Регулятор для электрического пола лучше брать вместе с нагревательным кабелем (пленкой) и датчиками у одного производителя. Например, фирмы Devi, Caleo и «Теплолюкс» продают собственные регулирующие устройства.
2. Если вам приходится покупать термостат для электрических ТП отдельно, следует выбрать любой двухконтактный прибор, оснащенный клеммами подключения внешнего датчика. Обратите внимание на показатель максимальной мощности, которую способен коммутировать регулятор (обычно лежит в пределах 2…4 кВт).


3. Под водяные теплые полы лучше взять универсальный (3-контактный) терморегулятор, внешний температурный датчик – по необходимости. Коммутируемая мощность роли не играет, поскольку сервоприводы потребляют 1…3 Вт электричества.
4. Количество дополнительных «наворотов» зависит от ваших потребностей и кошелька. Но если нужна реальная экономия энергоносителей, рассматривайте программируемые модели, включающие отопление по графику. В рабочее время либо ночью температуру в доме можно понизить до 18…20 °C.

Установка терморегуляторов предусматривается в каждой комнате. Значит, придется оттуда тянуть провода к гребенке ТП, где располагаются сервоприводы водяных контуров. Подобная «электрификация» неуместна в квартирах со свежим дизайнерским ремонтом. Решение: установите возле коллектора коммутационный блок с ресивером, а в помещениях – беспроводные термостаты на батарейках.

Справка. Обычно блоки-коммутаторы имеют 1–2 релейных выхода для подключения циркуляционного насоса либо горелки котла. Коммутационное устройство компании Danfoss стоит около 100 евро, беспроводной регулятор TP5001A-RF – 82 €, ресивер типа RX на 3 термостата – 95 €.

Монтаж и подключение терморегулятора

Перед установкой внимательно прочитайте инструкцию по эксплуатации прибора. Обычно там содержатся следующие указания по монтажу:

• высота термостата над уровнем пола – 1.5…1.7 м;
• не размещайте регулятор с воздушным датчиком вблизи источников тепла или холода – радиаторов отопления, кондиционеров, вентиляционных отверстий;
• технологический отступ от оконных и дверных проемов – 1 м (минимум);
• соблюдайте максимальное расстояние между терморегулятором и распределительным коллектором водяных ТП (длина кабеля указывается в инструкции);
• внешний датчик располагается ровно посередине между петлями напольного обогрева на расстоянии 500 мм от стены;
• термодатчик пола монтируется внутри гофротрубы, он должен легко вытягиваться после заливки стяжки.

Приборы накладного типа прикручиваются напрямую к стене, проводка закладывается в штробах. Под встраиваемые термостаты делается углубление, ставится обычный подрозетник.

Совет. Для присоединения регулятора используйте двухжильный медный кабель сечением 0.75 мм². Схема подключения контура электрического теплого пола с наружным датчиком выглядит так:

Если кабельная нагревательная секция потребляет больше мощности, чем способен коммутировать терморегулятор, нужно задействовать в схеме модульный контактор. Указанный исполнительный элемент устанавливается на стандартную DIN-рейку.

Некоторые версии термостатов имеют контакт для подсоединения таймера. Такое решение позволяет 1 раз в сутки снижать температуру в комнате на 5 градусов, не приобретая дорогой цифровой модели прибора. Схема с таймером представлена ниже.

Перейдем к водяным теплым полам. Простейший способ – подключить терморегулятор к сервоприводу напрямую (последовательно). Только сначала выясните тип привода, «нормально открытый» нужно стыковать с замыкающим контактом прибора, «нормально закрытый» – с размыкающим. Зачастую производители ставят на клеммах соответствующую маркировку – NO или NC. Контакт COM – общий.

Чтобы реализовать многозональное напольное отопление частного дома с беспроводными терморегуляторами, воспользуйтесь следующей принципиальной схемой. Здесь не указаны номера клемм и другие подробности, поскольку оборудование разных производителей отличается маркировкой.

Справка. Коммутационные панели, ресиверы-приемники и модули wi-fi выпускают многие известные производители – Legrand, Danfoss и прочие. Как функционирует связка термостат – коммутационный блок, рассказывается на видео.

Напоследок о настройке температуры

Чтобы настроить каждый терморегулятор теплого пола и проверить работоспособность системы в целом, следует включить нагрев и выставить на всех приборах желаемую температуру. Учтите, дом нужно прогреть полностью. Оптимальный режим работы котла – 60 °C, если теплогенератор начнет «тактовать» (часто отключаться и стартовать), лучше снизить мощность.

Суть настройки заключается в подборе комфортной температуры во всех жилых помещениях. Показания дисплея термостата не всегда соответствуют нашим ощущениям, так что установки придется корректировать в процессе эксплуатации. Отдельный вопрос – программирование нагрева по графику, данная процедура описывается в инструкции конкретного прибора.

Каким же образом терморегулятор для водяного теплого пола делает их экономически выгодными? Дело в том, что он не только, как может показаться, регулирует температуру, но и позволяет в ручном или автоматическом режиме устанавливать временной интервал нагревания. Термостат для водяных плов с обогревом обеспечивает изменение температуры в помещении в тепловом промежутке от 5 до 45 градусов. И делает это достаточно оперативно.

Предназначение

Основная задача, которую выполняет терморегулятор для водяного теплого пола – уменьшение или увеличение объема горячего теплоносителя из центральной системы отопления. Для нагревательных кабелей, работающих на электрической энергии, устройство регулирует мощность тока. Данные о текущих показателях температуры поступают от термодатчика. В водяном отоплении он устанавливается во входящий патрубок гребенки, для электрического – между кабелями нагрева.

Так как большинство моделей рассчитаны для комплектации электрических систем отопления, рассмотрим технические характеристики этой группы товаров:

Виды термостатов

Терморегулятор для водяных теплых полов можно классифицировать по разным показателям: типу, виду датчика, месту размещения и т. д. Однако, самым существенным признаком, конечно, является принцип действия.

На заметкуОсновное преимущество этих устройств – доступная стоимость. В некоторых моделях предусмотрена система защиты. При резком скачке напряжения происходит автоматическое отключение всей системы.

Выбор определенного типа термостата зависит от финансовых возможностей, степени комфорта эксплуатации обогрева помещения.

Особых ограничений на место установки термостата нет, хотя желательно не располагать их очень низко, чтобы легче было ими управлять и программировать. Исключение составляют «влажные» помещения, скажем, ванная комната или сауна. Прибор в этом случае устанавливают только снаружи, за пределами помещения.

ВниманиеДело в том, что чаще всего термостаты по своей конструкции негерметичны и из-за высокой влажности могут выйти из строя и, как правило, у них нет требуемого класса защиты.

При устройстве теплого пола в смежных комнатах можно сэкономить, если смонтировать двухзонный терморегулятор для теплого пола, который позволяет регулировать тепло в каждом помещении безотносительно один к другому.

СоветДУстановка такого устройства оправдана также в случаях, когда участки в комнате нужно обогревать с различной интенсивностью, к примеру, сильнее зону у кровати, нежели остальную площадь.

Сколько секций можно подключить

Обычно одну секцию обслуживает один узел. Если же секций в комнате две, то он может и не справиться с совокупной мощностью, поэтому необходимо предварительно произвести расчет системы.

На заметкуДля секций, расположенных в помещениях различного назначения, необходимо смонтировать терморегуляторы по количеству комнат.

Монтаж терморегулятора теплого пола

Установка проводится соответственно его типу – накладные они или встраиваемые. Для скрытого варианта необходимо подготовить отверстие в стене. Монтаж прибора выполняют на стене на расстоянии 1,2–5 м от плоскости пола. Зона монтажа должна быть свободна от мебели. Для термостатов с датчиками рекомендованная высота значительно меньше – порядка 30 см. Подключение к сети выполняют либо через стандартную розетку, либо к электрощитку через отдельный кабель.

Как правило, схема бывает изображена на корпусе прибора, поэтому монтажные работы можно выполнять самостоятельно.

Инструкция к установке

Работа термостата основана на сигналах датчика. В зависимости от зафиксированной термодатчиком температуры термостат отключает или включает подачу электроэнергии

Установка датчика

Датчик и подводящие к регулятору провода любом случае укладываются в гофротрубку, которую заводят между нагревательными элементами – трубами, кабельными нитями и т. д. на расстоянии до 1 м от регулятора и подводят к стене, где он будет расположен. Для этого предварительно на полу и по стене пробивают шторбу вплоть до распаечной коробки. При таком способе монтажа датчик в случае неисправности можно легко извлечь и заменить даже из-под стяжки.

Внимание

 Как подключить терморегулятор

Термостат устанавливают после окончания работ по укладке полов.

Внимание

Водяная система нагрева

Терморегулятор для водяных теплых полов устроен иначе – он смешивает потоки горящей и охлажденной жидкости для снижения (повышения) температуры воды в трубках.

Конструктивно он состоит из сервопривода и термодатчика, который устанавливается во входной коллектор. С помощью регулирующей головки выставляется оптимальный уровень температуры. Как только датчик фиксирует ее повышение – с помощью сервопривода шток опускается, блокируя поступление воды. Жидкость циркулирует внутри системы без смешивания с горячим теплоносителем. Когда температура падает ниже положенного уровня – шток поднимается и находится в таком положении до получения данных от датчика о достижении критической отметки.

Недостатком такой схемы работы является отсутствие показаний о температуре воздуха в помещении. Если необходимо учитывать этот фактор – во входные патрубки коллектора устанавливаются отдельные термостаты. Они подключаются к внешнему блоку управления, который фиксирует данные о степени нагрева воды в трубках и воздуха в комнате.

Советы по выбору

При покупке определенной модели необходимо обращать внимание на технические характеристики. Прежде всего это номинальная мощность устройства. Схема терморегулятора для теплого пола поможет разобраться с подключением прибора к нагревательным элементам и датчикам температуры.

В настоящее время существует множество компаний, выпускающих приборы контроля работы нагревательных кабелей. На практике европейские модели мало чем отличаются от китайских — технология сборки у них одинакова, разница может быть лишь в материале изготовления. Следует обращать внимание на отзывы в сети, которые помогут составить объективную картину о качестве.

Какой терморегулятор для теплого пола оптимально подойдет для монтажа в конкретной системе обогрева? Лучше всего воспользоваться советами специалистов – они по личному опыту могут подсказать лучшую модель прибора.

© 2020 prestigpol.ru

Термоэлементы теплого пола не контактируют с обогреваемым ими воздухом, поэтому контроль температуры в помещении осуществляет внешнее устройство – терморегулятор. От его функционала зависит размер расходов электроэнергии. Согласитесь, для взвешенной покупки стоит разобраться в характеристиках и возможностях прибора.

Мы расскажем о том, как купить наиболее подходящий вам терморегулятор для теплого пола. В представленной нами статье описаны его разновидности, различающиеся типом управления, вариантом фиксирующего температуру устройства и способом монтажа. Приведены советы, облегчающие выбор оптимальной модели.

Принцип работы терморегулятора

Терморегулятор предназначен для контроля работы системы теплого пола (СТП). Он состоит из регулировочного устройства и одного или нескольких датчиков. Информация от них учитывается при включении и отключении тепловых матов.

Благодаря работе прибора в помещениях поддерживается ровная температура и минимизируется расход электроэнергии.

Ритмичность включения нагревательных матов теплого пола позволяет сэкономить половину электроэнергии, что окупает стоимость терморегулятора за несколько месяцев

Терморегуляторы просты в использовании, ими могут пользоваться даже подростки. Режим работы СТП при этом можно изменять несколько раз в день, не боясь поломки или преждевременного выхода оборудования из строя.

Минимальную температуру можно настраивать отдельно для каждой комнаты. Кроме того, некоторые модели допускают программирование режима работы прибора в течение дня.

Виды устройств по типу управления

Регуляция работы СТП осуществляется специальным устройством, которое обычно навешивается на стену. Оно имеет размеры стандартного клавишного выключателя и может оснащаться механическим, электронным или программируемым интерфейсом.

Механические без электроники

Механический терморегулятор не предусматривает наличия в своей конструкции электронных компонентов. Электрические провода к СТП идут непосредственно через прибор, что добавляет проблем при его монтаже.

Механически терморегулятор обычно имеет концевой выключатель. Он позволяет быстро включать/отключать устройство без необходимости изменения настроек температуры

Функцию термодатчика в механическом регуляторе выполняет обычно биметаллическая пластина, которая в холодном состоянии замыкает контакты нагревательных матов. При увеличении температуры в помещении она выгибается и рассоединяет электрический контур, в результате теплогенерация прекращается.

Интерфейс регуляции представлен колесиком, вращая которое можно настраивать температуру в помещении.

Такое устройство прибора имеет свои преимущества:

1. Низкая цена.
2. Простота эксплуатации.
3. Возможность работы при низких температурах.
4. Надёжность.
5. Независимость от перепадов напряжения.
6. Длительный срок службы.
7. Автоматическое включение после отключения электроэнергии.

Простота механического терморегулятора обусловливает и его недостатки, которые могут быть критичными:

1. Минимальная функциональность.
2. Отсутствие возможности дистанционного управления.
3. Большая погрешность.
4. Наличие щелчков при изгибах биметаллической пластины.

Несмотря на простоту, механические терморегуляторы прочно держатся на потребительском рынке благодаря высокой надежности, простоте и взаимозаменяемости.

С электронным механизмом

Внешний вид электронных терморегуляторов для электрических теплых полов может и не отличаться от механических устройств. Основная разница заключена во внутренней начинке прибора.

Мобильные блоки терморегулятора обычно работают от батареек, поэтому их дисплеи не имеют подсветки. Настройка таких приборов в темном помещении затруднена

Электронные регуляторы теплого пола состоят из таких компонентов:

1. Корпус.
2. Контролирующая микросхема.
3. Встроенный или внешний температурный датчик.
4. Электронный ключ для включения и отключения подачи электроэнергии к нагревательным матам.

Настройка температуры в электронных терморегуляторах может производиться с помощью сенсорного дисплея, кнопок, регулировочного колеса или комбинации этих способов.

Некоторые модели поддерживают мультизональное регулирование температуры, при котором к контролирующей микросхеме независимо подключаются несколько изолированных зон теплого пола со своими датчиками.

К преимуществам электронных приборов относят:

1. Возможность установки выносного термодатчика в произвольном месте помещения.
2. Наличие дисплея, отображающего текущую и заданную температуру.
3. Возможность мультизонального управления нагревом.
4. Точность термодатчика до долей градуса.
5. Индикация в случае ошибки или поломки.
6. Возможность комплектования выносным блоком дистанционного управления.

Недостатки электронного терморегулятора обусловлены в основном наличием у него микросхемы.

Модели терморегуляторов не привязаны к определенным производителям. При монтаже приборы можно комбинировать с нагревательными матами и датчиками различных фирм

К минусам относят такие характеристики:

1. Зависимость стабильности работы контролирующей микросхемы от перепадов напряжения.
2. Сбои в настройках при кратковременном отключении электроэнергии.
3. Более высокая цена, чем на механические приборы.

Механические терморегуляторы стоят всего лишь на 15-25% дешевле своих электронных аналогов, поэтому при отсутствии перепадов напряжения в сети выбор между этими двумя типами устройств определяется преимущественно их внешним видом.

Эффектно выглядящие светящиеся дисплеи часто являются основным мотивирующим фактором при покупке конкретной модели термостата.

Программируемые электронные приборы

Основным отличием программируемых терморегуляторов от обычных электронных устройств является расширенный функционал контролирующей микросхемы. Этот вид приборов позволяет настраивать различную температуру в комнатах в зависимости от времени суток.

В результате пользователи получают огромное преимущество в виде экономии электроэнергии за счет снижения нагрева воздуха в пустующем доме

Стоимость программируемого терморегулятора напрямую зависит от качества дисплея и количества параметров, которыми оперирует прибор в своей работе

В программируемых терморегуляторах также может быть предусмотрена функция удаленного управления со смартфона через Wi-Fi.

К недостаткам таких устройств можно отнести дороговизну и сложность настройки при отсутствии навыков обращения с техникой. В остальном плюсы и минусы программируемых терморегуляторов такие же, как и обычных электронных.

С дистанционным блоком управления

В электронных и программируемых терморегуляторах внутренние компоненты могут быть разнесены в два блока: основной и мобильный. К основной коробке подходят электрические кабели и подключаются проводные термодатчики. Она может быть расположена в любом удалённом месте комнаты, что облегчает проведение монтажных работ.

Некоторые производители программируемых терморегуляторов выпускают собственные приложения для смартфонов, установив которые, можно настраивать оборудование со своего гаджета

А питающийся от батареек мобильный блок используется в качестве пульта управления. Он может лежать на столике или навешиваться на стену. Дополнительно в пультах могут устанавливаться внешние термодатчики, измеряющие температуру окружающего воздуха. Такие устройства удобны тем, что позволяют прятать регулировочный механизм от маленьких детей.

Виды термодатчиков для систем теплого пола

Режим работы нагревательных элементов СТП напрямую зависит от правильности измерения температуры термодатчиками. Они могут быть встроенными в корпус регуляторной коробки или размещены на удалении.

Термодатчики бывают четырех типов:

1. Для определения температуры воздуха.
2. Инфракрасные, измеряющие нагрев поверхности пола на расстоянии.
3. Для определения температуры поверхности пола контактным способом.
4. Комбинированные.

Датчик нагрева воздуха обычно встроен в терморегулятор или его мобильный блок. Применяется он, когда теплый пол является главной отопительной системой. Основное требование к его расположению – наличие вокруг прибора естественной циркуляции воздуха.

Наконечники датчиков температуры должны быть изготовлены из хорошо проводящих тепло материалов, тогда скорость реакции терморегулятора на избыточный нагрев будет выше

Инфракрасные измерители температуры пола могут быть встроены в корпус терморегулятора или размещены отдельным блоком. Основное требование их установке – отсутствие между датчиком и полом препятствий. Расстояние между прибором и анализируемой поверхностью должно составлять не менее 30 см.

Термодатчики контактного типа имеют вид длинного провода с утолщением на конце. С одной стороны они подсоединяются к блоку терморегулятора, а с другой – размещаются в специальной длинной гофрированной трубе под полом. Такая особенность монтажа позволяет легко заменить поломавшийся датчик на новый.

Преимуществом подпольного размещения является возможность мультизонального контроля температуры пола в рамках одного помещения. Обычно такие датчики устанавливаются при монтаже теплого пола как дополнительной системы отопления.

К терморегулятору может подключаться и несколько датчиков, но такая схема применяется преимущественно в рамках цельного комплекта оборудования.

Правила монтажа терморегулятора

К подвешенному на стене терморегулятору необходимо подвести электрические кабели и проводку от датчиков температуры. Для этого в плите делаются соответствующие канавки – штробы. В них провода прокладываются к электрическому щиту и к полу.

Датчик температуры пола должен быть максимально взаимоудален от соседних нагревательных элементов, иначе при их включении он будет сразу срабатывать и разъединять электрическую цепь

Если оборудование ставится в помещении с качественной внутренней отделкой, то можно использовать накладные приборы и вести кабели поверх стен в коробах.

Далее представлены основные правила, соблюдение которых необходимо при монтаже терморегуляторов:

1. Размещать регулировочный прибор лучше на расстоянии 40-170 см от пола, если иное не предусмотрено инструкцией. При наличии мобильного пульта управления основную коробку можно устанавливать в любом удобном месте.
2. Главные функции датчика температуры пола – предупреждение перегревания напольного покрытия и комфорт ног, но не термоконтроль воздуха в помещении.
3. Во влажных комнатах допускается использовать терморегуляторы с соответствующей защитой от попадания воды.
4. При встраивании прибора в стену используется монтажная коробка из негорючих материалов.
5. Провода от регулятора к нагревателям теплого пола мощностью более 1 кВт необходимо вести в полых теплостойких трубках.
6. Датчик температуры пола должен быть расположен между нагревательными элементами и минимум в 50 см от стен.
7. При первоначальном включении прибора необходимо учитывать минимальную рабочую температуру, указанную в инструкции.
8. Подключения проводов к клеммам терморегулятора необходимо проводить исключительно по схеме, указанной в руководстве.
9. Установку терморегулятора начинают только после окончательной укладки нагревательных элементов на пол, чтобы правильно рассчитать длину проводов.
10. При заливке пола раствором необходимо хорошо изолировать конец трубки с температурным датчиком.
11. Перед заливкой раствора на пол необходимо проверить работоспособность всех элементов системы.
12. Нагревательные маты обязательно заземляются, а перед терморегулятором устанавливается УЗО.

Соблюдение указанных правил позволит обезопасить жильцов от удара током, дом от пожара, а оборудование от преждевременного выхода из строя.

Советы по выбору приборов

При покупке терморегулятора необходимо знать определенные нюансы, чтобы заплатить только за нужные функции и обеспечить долговечность работы напольной греющей системы и самого прибора.

При выборе терморегулятора стоит обратить внимание на качество пластикового корпуса. Если производитель экономит на этом, то стоит задуматься над надежностью внутренних компонентов

К таким особенностям выбора относят следующие правила:

1. Для обогрева маленьких помещений подойдет недорогой механический или электронный терморегулятор с внутренним датчиком температуры воздуха.
2. Программируемый термостат рационально покупать при необходимости мультизонального контроля температуры, а также для экономии электроэнергии при ежедневном отсутствии жильцов дома в дневное время.
3. Терморегулятор должен соответствовать максимальной мощности нагревательных элементов с запасом 25-30% на случай работы при сниженном напряжении.
4. Для домов с деревянной внутренней отделкой подходят только накладные коробки терморегуляторов.

Также при выборе прибора необходимо учитывать его дизайнерское исполнение.

Существующий модельный ряд позволяет купить не только надежное оборудование, но и терморегулятор, который идеально впишется в интерьер комнаты.

Выводы и полезное видео по теме

Видеоролики с обзорами видов и примерами установки терморегуляторов позволят лучше разобраться в их принципе работы и критериях выбора.

Видео #1. Классификация и принцип действия терморегуляторов:

Видео #2. Подробная настройка программируемого терморегулятора:

Видео #3. Монтаж датчика температуры в полу:

Анализ различных терморегуляторов позволяет сказать, что их максимальная функциональность не всегда оправдана как с финансовой, так и эксплуатационной точки зрения. Поэтому это оборудование необходимо подбирать под каждую СТП отдельно.

А как вы выбирали, крепили и подключали терморегулятор для системы напольного обогрева? Поделитесь, что для вас стало решающим ориентиром? Оставляйте, пожалуйста, комментарии в расположенном ниже блоке, задавайте вопросы, публикуйте полезные рекомендации и фото по теме статьи.

Терморегулятор для пола применяют, чтобы правильно управлять современной отопительной системой, которая должна постоянно поддерживать в доме комфортную для проживания температуру. Работа осуществляется с использованием элемента, который называют выносным температурным датчиком, благодаря чему обеспечивается удобное управление обогревом полов и воздушного пространства.

Установка терморегуляторов может быть выполнена в любом помещении, где имеется устроенный теплый пол. С помощью этих устройств устанавливают нужную степень обогрева. Для некоторых моделей предусмотрена возможность сенсорного управления, оснастка дополнительными датчиками температуры. Они могут быть запрограммированы на нужные значения температуры в разное время суток, то же и для дней недели.

Разновидности терморегуляторов для теплого пола

Устанавливая теплые полы, терморегулятор стоит подбирать в зависимости от величины отапливаемой площади и предпочтительной мощности.

Механический терморегулятор

Самым простым для управления устройством являются терморегуляторы механического типа. У них предусмотрена удобная панель управления, которая часто выполняется в виде поворотного регулятора с нанесенной температурной шкалой.

Механические терморегуляторы не расходуют электричество для работы, поэтому использование их представляется более выгодным. Некоторые устройства имеют таймер, при помощи которого можно настроить желаемое время начала подогрева.

Температура воздуха в помещении определяется при помощи встроенного биметаллического датчика температуры. Его работа основывается на свойствах газов или биметаллических элементов: при изменении температуры окружающей среды они будут менять форму или объем. Когда температура воздуха достигает температуры уставки, электроцепь размыкается или замыкается. Подобные регуляторы имеют гистерезис на включение-отключение, для того чтобы при достижении температурной уставки, терморегулятор не щелкал туда сюда.

Электронный терморегулятор

Электронные терморегуляторы без возможности программирования получили не меньшую популярность, чем механические. Благодаря им возможно контролировать тепло в комнатах с точностью до 0,5°С. Такое устройство оснащается удобным дисплеем, на котором отображаются данные о температуре пола как текущей, так и установленной.

Если система включена, об этом оповещает специальный знак, появляющийся на экране терморегулятора. Также на дисплее отображаются технические сообщения, при обнаружении неисправностей в системе прогревания полов выводятся соответствующие символы. Управление осуществляется при помощи клавиш, размещенных на наружной стороне панели.

Нагревательные элементы получают питание от того же источника, что и механические терморегуляторы. Используя электронные приборы, можно изменять циклы включения и отключения нагрева, что экономит ресурсы и денежные средства на их оплату. Работа устройств может осуществляться до тех пор, пока владельцы жилья не выключат их.

Читайте также:  Что такое твердотельное реле и для чего оно нужно?

Программируемый терморегулятор

Если площадь, нуждающаяся в отоплении, достаточно велика, важна возможность экономии энергии. Эту проблему легко решить при помощи терморегулятора с программированием, которое применяют и при использовании пленки для пленочного теплого пола, и с кабельными системами.

Принцип работы терморегулятора программируемого типа почти не отличается от схемы, которая применяется в простых устройствах. Основное различие — добавление возможности настраивания рабочих режимов по дням. Интервалы для поддержания температуры могут быть заданы для любого дня недели. Так удается снизить расходы энергоресурсов до 70%.

Для работы устройства назначают периоды, когда нужно поддерживать отопление на максимальной мощности, или настраивают время для отключений. Регулирование процессов происходит автоматически. Можно по отдельности выполнять настройки для будних дней и выходных. Установленный цикл будет повторяться до того момента, пока хозяева не поменяют настройки.

Терморегулятор для электрического теплого пола

Термостаты оснащают удобным датчиком, который дает возможность поддерживать нужную температуру за счет периодического включения и отключения цепи. У термостата в случае увеличения температуры срабатывает реле. По похожему принципу работает терморегулятор для полов с инфракрасным действием, который питается от электросети.

Чаще всего при сборе отопительной системы включают в комплект подходящий термостат. Если же система не оборудована таким устройством, его можно купить. Такие приборы выпускаются стандартными — они подойдут для большинства имеющихся в продаже систем.

Все терморегуляторы оснащаются внешним и внутренним температурными датчиками. Внутренний предназначен для измерения температуры полов, внешний помогает контролировать нагрев воздуха в помещении.

Датчик температуры представляет из себя обычный термометр сопротивления. Принцип работы подобных датчиков основан на зависимости сопротивления датчика от температуры окружающего воздуха, в котором он находится. Например, для датчика температуры типа Pt100 при температуре 0 °C его сопротивление будет равно 100 Ом, аналогично для датчика 50М, только уже 50 Ом. При повышении температуры сопротивление будет увеличиваться.

Далее это измеренное сопротивление, терморегулятор переводит в градусы и исходя из выставленной уставки для регулирования, выполняет нужные действия, включает или отключает напряжение на теплый пол.

Важно! Тип датчика температуры должен соответствовать выбранному терморегулятору для теплого пола. Иначе значение сопротивления датчика не будет верным и регулирование будет не корректным.

При выборе терморегулятора надо принимать во внимание, каково наибольшее значение мощности пола. Если пренебречь этим критерием, мощности окажется недостаточно, произойдет резкое падение температуры. При необходимости приборы можно соединять как единую сеть с обеспечением мощности, превышающей 3 кВт. Установка выполняется в разных концах комнаты по отдельности.

Читайте также:  Какой стабилизатор напряжения нужен для холодильника

Как выбрать терморегулятор для теплого пола

Без правильно выбранного регулятора температуры полноценная эксплуатация отопительной конструкции невозможна. С полностью укомплектованными системами отопления можно сэкономить и электрическую энергию, и финансы. Терморегулятор для теплого пола выполняет простые задачи — с его помощью включается или выключается подогрев в заранее выбранное время. Функция может осуществляться также в соответствии с показаниями прибора.

Выбирая регулирующий прибор для встраивания в отопительную систему, надо учесть мощность — она должна соответствовать тому же показателю у отопительной конструкции. От того, какой терморегулятор установлен и как он работает, зависит не только комфорт в помещении, но и сохранность покрытия на полу.

Среди моделей терморегуляторов выделяют следующие группы:

1. Приборы, благодаря которым удается обеспечивать экономию при работе, — они помогают уменьшить расход энергии, если хозяева жилья какое-то время будут в отъезде. На этот период мощность обогрева немного снижается.
2. Устройства с возможностью программирования датчика температуры обогрева пола. Использование этой функции позволяет задавать период, когда обогрев помещения будет выполняться с требуемой интенсивностью. Команда, которую отдает таймер, передается на регулирующее устройство, после чего оно будет поддерживать заданную температуру на нужном уровне.
3. Интеллектуальные, способные программировать рабочие режимы, где поочередно применяется экономичный и обогревающий. При использовании такого прибора команда от него в нужное время идет сразу к нагревательному элементу. Время определяется в зависимости от заранее заданных пользователем настроек или от перемен в атмосфере снаружи.
4. Приборы, включающие встроенный датчик-ограничитель. Он помогает защитить от перегревания и покрытие на полу, и нагревательный элемент. Особенную пользу приносит использование такого устройства, если на полу уложен ламинат, не переносящий больших перепадов температуры.

Устройство для регулирования температуры выбирают на основании площади помещения. Так, для небольшой комнаты достаточно простого прибора, работа которого не предусматривает возможности программирования. Для больших площадей необходимо подыскивать устройства сложнее, предусматривающие возможность программирования. Для таких целей могут применяться термостаты со специальными датчиками, которые устанавливаются внутри пола.

Читайте также:  Обзор однофазного электрического счетчика Энергомера СЕ 101

Приборы для регулировки бывают накладными или встраиваемыми — сведения об этом содержатся в инструкции, приложенной к товару. При выборе надо учесть вид управления, оценить удобство монтажа, настройки и применения для существующих условий.

Монтаж регулятора для теплого пола

При открытии лицевой панели терморегулятора необходимо руководствоваться порядком, указанным в инструкции. В ней должна быть и схема подключения терморегулятора. Чтобы установить прибор встроенного типа, сперва надо приготовить для него специальное углубление. Место расположения термостата выбирают примерно на высоте 1 м от пола. Домашнюю сеть предварительно следует обесточить.

Установку регулятора начинают с подключения питания к монтажной коробке. Между термостатом и нагревательными элементами помещают подключенный датчик температур, который вкладывают в гофрированную трубу.

Для правильного подключения проводов при соединении их с термостатом надо пользоваться представленной производителем схемой. Для подсоединения проводов предусмотрены специальные клеммы. Те, что питают датчик, подключают в гнезда, имеющие специальные обозначения. Устройство помещают в монтажную коробку, терморегулятор выравнивают. При необходимости устанавливается УЗО, провод заземления. Затем ставят на место панель управления и фиксируют крепежными элементами.

Настройка терморегуляторов

Разные модели термостатов способны работать в автоматическом или ручном режиме. Программируемые электронные устройства позволяют организовать режим для нужных пользователям дней недели или времени суток. При установке термостатов может выполняться настройка углубленного типа или калибровка. Один из температурных датчиков, если понадобится, можно отключить.

Действия, которые надо выполнить при регулировке, как и место установки датчиков, производитель указывает в руководстве по эксплуатации. Можно заблокировать устройство, чтобы кто-нибудь (например, дети) не смогли нечаянно сбить настройки.

Похожие статьи

Что такое варистор, основные технические параметры, для чего используетсяУстройство, виды и принцип действия асинхронных электродвигателейЧто такое контактор: назначение, принцип работы, виды, схемы подключенияПоверка электросчетчика: срок поверки и межповерочный интервалКак правильно выбрать и какой лучше поставить электросчетчик в квартируЧто делать если остановился или сломался электросчетчик в квартире?Что такое генератор водорода и как его сделать своими рукамиКак выбрать генератор для загородного дома или дачи, ТОП моделей

Используемые источники:

• https://otivent.com/termoregulyator-dlya-teplogo-pola
• http://prestigpol.ru/termoregulyator-dlya-teplogo-pola-printsip-raboty-i-montazh/
• https://sovet-ingenera.com/otoplenie/teply-pol/termoregulyator-dlya-teplogo-pola.html
• https://odinelectric.ru/equipment/vidy-termoregulyatorov-dlya-teplogo-pola
