Котел водогрейный на твердом топливе: устройство, принцип работы и обзор популярных моделей

Когда перед обычными потребителями встает вопрос, что такое водогрейный котел на твердом топливе, не каждый может объяснить, в чем суть конструкции и принципа действия данной установки. Наша задача разобраться в поставленном вопросе и разрубить узел, который запутал всех. Итак, начнем с того, что это обычный котел, который работает на дровах, угле, пиллетах, опилках, торфе и прочих природных горючих материалах.

Отличительная же черта – это конструктивная деталь, а точнее сказать узел, который является неотъемлемой частью данной отопительной установки. Это бак (резервуар), в котором нагревается вода для бытовых нужд. Но учтите, это не двухконтурный котел, скорее одноконтурный со встроенным баком для воды. Это не бойлер, это именно бак открытого или закрытого типа. Хотя принцип нагрева воды может быть и как у бойлера. Но все по порядку.

Устройство и принцип работы

• Как и все твердотопливные агрегаты, водяной котел на дровах обладает камерой сгорания, куда через верхнюю дверцу производится закладка дров. Единственное отличие, это очень вместительная топка.
• В ней размешается колосниковая решетка.
• Под решеткой располагается специальная камера, куда падает зола от сгоревших дров. В камере есть дверца, через нее производится очистка золы и углей. Кстати, многие производители устанавливают выдвижной поддон, он облегчает процесс чистки.
• В верхней части обязательно монтируется дымоход.

</p>

А вот теперь отличительные особенности конструкции.

• Внутри камеры сгорания установлен теплообменник, обычно из чугуна. Это полая литая конструкция, внутри которой движется нагретый воздух, а не горячая вода. Именно с помощью горячего воздуха и производится нагрев воды для хозяйственных нужд.
• И основная часть котла – это бак (резервуар). Здесь присутствует два варианта — как расположен бак относительно камеры сгорания. Он может быть установлен сверху или сбоку. Первый вариант предпочтительнее, потому что горячий воздух всегда стремиться вверх, что позволяет провести эффективную схему установки теплообменника.
• И, как дополнительный элемент прибора, это вентилятор, который устанавливается не во всех моделях. Он обеспечивает подачу свежего воздуха в камеру сгорания. Кстати, устанавливается он с боку топки.

Корпус водогрейного агрегата изготавливается из металла (это высокопрочная сталь), обязательно устанавливаются тепловые отражающие экраны, их размещают на внутренних поверхностях корпуса. Они не только не дают стенкам котла перегреваться, но и являются надежной защитой от химически агрессивных веществ и механических повреждений.

</p>

Камера сгорания чаще всего изготавливается из чугунных плит. Некоторые производители предлагают котлы, топки которых собираются из огнеупорного кирпича.

Внимание! Конструкция камеры сгорания данного вида водогрейных котлов не позволяет использовать технологию сжигания твердого топлива пиролизным способом. Просто нет возможности разделить топку на две отдельные камеры сгорания. И в этом вся проблема.

Принцип работы

Принцип работы водогрейного котла на дровах основан на сжигании топлива, которое отдает свою тепловую энергию чугунному теплообменнику. Он в свою очередь передает тепло воздуху, который находится внутри него. Последний перемещается по внутренним полостям и попадает в продолжение теплообменника, расположенного внутри бака, заполненного холодной водой.

Проходя по теплообменнику в баке, воздух отдает свою тепловую энергию воде. Так и происходит нагрев. Охлажденный затем он опять возвращается в теплообменник, расположенный в камере сгорания. И цикл повторяется. Все очень просто и оригинально. К тому же воздух нагревается быстрее, чем вода, что является причиной быстрого нагрева воды в самом баке.

</p>

Добавим, что часть тепловой энергии поступает в бак через металлические стенки самого твердотопливного водогрейного котла. Это плюс, который увеличивает показатель эффективности. Кстати,

• Коэффициент полезного действия таких установок 80-85%. Не самый высокий уровень для твердотопливных котлов. Но именно для этой водогрейной конструкции считается нормальным.
• В резервуаре вода нагревается до +95°С, при давлении 0,6 атм.

Достоинства и недостатки

Начнем с минусов. Их не так много, но они есть. Первое – водяной котел на твердом топливе не подлежит автоматизацию процессов. Неверное, в этом и нет необходимости, поэтому владельцу придется загружать дрова вручную и постоянно отслеживать температуру внутри бака. Здесь важно, чтобы вода в нем не закипела. Второе – такой водогрейный котел слишком много «ест» топлива. Поэтому придется позаботиться о большом его запасе и правильной организации хранения.

</p>

Теперь плюсы:

• Эти твердотопливные котлы обладают небольшим весом, к ним нет таких жестких требований, как к другим видам твердотопливных котлов. Хотя отдельное помещение под котельную будет правильным решением.
• Минимум автоматики с одной стороны минус, но с другой стороны и большой плюс. Снижается риск выхода из строя приборов контроля.
• В них можно использовать любой вид твердого топлива.
• Это самые надежные приборы в плане их долгосрочной эксплуатации. Гарантийный срок многих моделей 15 лет, но это не самый большой срок, если эксплуатировать котел правильно.
• Обслуживание самое простое: чистка зольникак и дымохода, редко камеры сгорания. С дымоходом будет посложнее, но его чистку надо будет проводить раз в год, максимум два раза.
• Доступная цена.
• Презентабельный внешний вид.
• Удобство расположения часто эксплуатируемых узлов.

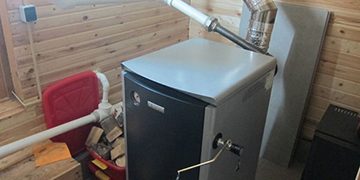

Котлы с водяным контуром

Твердотопливные котлы с водяным контуром – это новый подход к решению двух задач: организация отопления и горячего водоснабжения. По сути, это одноконтурный агрегат, внутри которого установлен бойлер. Как и в первом случае, бойлер может быть установлен как сверху топки, так и с боку.

</p>

Внутри теплообменника движется горячая вода, обогревающая систему отопления здания. Ее отводящий контур проходит через теплообменник, установленный внутри бойлера. Таким образом и происходит нагрев воды внутри бака для хозяйственных нужд.

Так как технология, используемая внутри данного вида оборудования, имеет некоторые особенности, то это сказывается на эффективности работы двух систем сразу (имеется в виду отопление и ГВС). Вот почему производители заботятся о том, чтобы дрова или другие виды твердого топлива сгорали внутри топки полностью, максимально выделяя тепловую энергию, которую бы хватало на две системы жизнеобеспечения человека.

И еще один момент для информации. Если хотите, чтобы установленные в вашем собственном доме водогрейные котлы, работающие на твердом топливе, работали эффективно, используйте для этого топливо только с пониженным содержанием влаги.

Не забудьте оценить статью:

Голосов: 1 Средняя оценка: 5,00 из 5

—>

Работа водогрейного котла

Основное предназначение водогрейного котла состоит в качественном и быстром нагреве воды, которая используется для самых различных нужд. Прежде всего, для отопления частных домов, горячего водоснабжения, а также для отопления промышленных и общественных зданий и сооружений. Эффективная работа и устройство водогрейного котла непосредственно связаны между собой.

Содержание

Для эффективной работы требуется обратить особое внимание на топку. Она должна иметь достаточный объем для сжигания всего объема загружаемого топлива.

По мнению специалистов, именно этот параметр является важным расчетным показателем, который определяет общее количество механического горючего.

Принцип работы и схема водогрейного котла

Теплоноситель нагревается до 115 градусов и после этого передает тепло отопительной системе. Вода становится паром при температуре 100 градусов, поэтому для предотвращения закипания, в котле постоянно поддерживается высокое давление.

Чем оно выше, тем лучше, так как тогда вероятность возникновения пристеночного закипания уменьшается, а значит образуется меньше накипи.

Независимо от вида топлива, принцип работы водогрейных котлов одинаковый: горючее сжигается в топке, а через ее стенки жар передается воде, которая циркулирует по отопительным трубам. Каждая конструкция разработана таким образом, чтобы обеспечить максимальное сгорание топлива и эффективную теплопередачу.

Деаэраторы атмосферного давления применяются в схемах приготовления питательной воды паровых котлов и подпиточной воды систем теплоснабжения и горячего водоснабжения на ТЭС и в котельных.

Что такое вакуумные деаэраторы, вы можете узнать тут.

В конструкции водогрейного котла могут присутствовать особые конвективные пакеты. Они предназначены для эффективного охлаждения уходящих газов и снижения их температуры.

Поверхность пакетов у качественных систем в состоянии обеспечить снижение температурного режима до 190-200 градусов. Нельзя допускать более низкие температурные показатели, так как появится вероятность образования конденсата.

Если через какое-то время он смешается с отложениями золы, где содержится сера, это может привести к разрушительной сернистой коррозии, соответственно, котел очень быстро выйдет из строя.

Качественная и при этом максимально эффективная работа оборудования определяется высокими показателями надежности и прочности устройства. В процессе работы вода по всем панелям и экранам осуществляет многоходовое движение.

Подобный результат достигается посредством установленных заглушек в коллекторах. Их количеством регулируются параметры скорости движения теплоносителя в приборе. Более подробно данный процесс отражает схема работы водогрейного котла.

Котлы-утилизаторы имеют следующий принцип работы: они генерируют энергию в виде нагретой воды, пара или воздушного потока.

Подробнее о котлах утилизаторах газов, вы можете узнать здесь.

Если приобрести водогрейный котел у серьезного производителя, можно быть уверенным в качестве и долговечности устройства.

Во многом это основано на правильном подборе скоростей передвижения воды, которая дает минимальное сопротивление контура. Это будет минимизировать отложение солей, а также процесс образования накипи.

Влияние сажи и накипи в процессе эксплуатации

Если на поверхности отопительного оборудования образуется слой сажи, ее низкая теплопроводность значительно затруднит передачу теплоты от производимых газов к стенкам отопительного устройства.

Это автоматически приведет к перерасходу топливной массы, к значительному снижению выработки пара, а также горячей воды.

Наличие накипи на стенках при относительно небольшой теплопроводности в значительной степени может уменьшить передачу теплоты от стенки устройства к воде.

Паровой котёл МЗК предназначен для получения насыщенного пара с температурой 175°С и рабочим давлением 0,8 МПа используемого для технологических и отопительных нужд.

Что такое паровой котёл КП, вы можете узнать тут.

Как результат, его стенки достаточно сильно могут перегреться, в некоторых случаях они разрываются, тем самым вызывая аварии котельных устройств.

На основании этого можно сделать вывод, что максимально эффективная работа котла может быть произведена исключительно при регулярной чистке подобного оборудования.

Образования накипи можно избежать только посредством установки специального грязевого фильтра, а также достаточно частых продувок основных элементов оборудования через воздушные штуцера.

Стоит помнить, что подобные мероприятия предоставляют возможность значительно снизить интенсивность образования накипи, но при этом не гарантируется 100%-я защита от нее.

Данный метод будет малодейственным в том случае, если работа оборудования будет осуществляться с использованием жесткой воды. Это говорит о том, что на качестве используемой воды экономить не стоит.

Процесс предварительной водоподготовки поможет увеличить общий срок службы устройства, а также всей тепловой системы.

При этом, в процессе всего срока эксплуатации у водогрейного котла сохранятся достаточно высокие показатели коэффициента полезного действия. Кроме того, это идеальная возможность сэкономить количество расходуемого топлива.

Котлы на отработанном масле. Область применения и виды.

Об устройстве котла на отработанном масле, читайте здесь.

Приобретение водогрейного котла от проверенного производителя гарантирует, что установленные в конструкции насосы обеспечат идеальные скоростные режимы теплоносителя. Также полностью исключается возможность образования накипи, сильного перегрева поверхности, соответственно, предотвращается выход системы из строя.

—> —>

Понравилась статья? Подписывайтесь на обновления сайта по RSS, или следите за обновлениями В Контакте, Одноклассниках, Facebook, Google Plus или Twitter.

Подписывайтесь на обновления по E-mail:

Расскажите друзьям! Расскажите об этой статье свои друзьям в любимой социальной сети с помощью кнопок в панели справа. Спасибо!

Содержание статьи:

Бытовой водогрейный котел представляет собой устройство, предназначенное для обогрева жилых и хозяйственных помещений за счет использования тепловой энергии, выделяющейся при сгорании топлива. Теплоноситель может использоваться как в замкнутом контуре, так и в проточном режиме для бытовых целей. Сфера применения устройств необычайно широка. Современные приборы отличаются компактностью, безопасностью и высокой эффективностью.

Устройство водогрейного котла

Разновидности водогрейных котлов для домашнего и промышленного применения

Принципиальное устройство нагревательных приборов примерно одинаково и может различаться по таким показателям, как потребляемое топливо, мощность, размер и страна производитель.

Стандартный котел отопительный водогрейный состоит из таких деталей:

• стальной корпус;
• горелка;
• фитиль;
• входные трубы (располагаются снизу);
• выходные патрубки (находятся сверху корпуса);
• паровой клапан;
• камера сгорания;
• водяные теплообменники;
• топка с дверкой;
• поддувало с ручкой;
• дымоход с задвижкой и защитным колпаком.

Топка твердотопливных котлов оборудуется колосниками, предназначенными для размещения горючего и отвода в зольник отработанных продуктов (шлака, пепла, золы).

Принцип работы водонагревательных котлов заключается в следующем:

• загрузка топлива в топку и его поджог (подключение электрического тэна);
• заполнение водой контура и теплообменника;
• жидкость нагревается, под воздействием насоса или из-за перепада давления самотеком движется по трубам;
• продукты сгорания выводятся по обычному или коаксиальному дымоходу;
• клапан регулирует подачу воздуха, необходимого для горения топлива.

Котлы изготавливаются из прочной жароупорной стали, способной выдерживать высокие температуры.

Модификации по типу топлива

Твердотопливный водогрейный котел работает на дровах, угле, пеллетах, щепе

По способу нагрева теплоносителя различают два типа котлов:

• Водотрубные. В них нагрев жидкости происходит в теплообменнике под воздействием жара сгорающего топлива. Дым выводится на улицу по утепленному дымоходу.
• Газотрубные. Здесь используется энергия газов, образующихся при сгорании. Они проходят по трубе, поверх которой установлена еще одна внешняя труба с жидкостью.

Приборы могут быть универсальными или работать только на одном топливе. Классификация водогрейных котлов:

• Твердотопливные. Агрегаты могут заправляться углем, дровами, брикетами, пластиком и резиной. Имеют простое и надежное устройство, но сильно загрязняют окружающую среду.
• Газотопливные. Являются лучшим вариантом с точки зрения экологической чистоты и экономичности. Отличаются высокой надежностью и безопасностью. Водогрейный котел газовый — это отличный выбор, если есть возможность подключиться к промышленной магистрали.
• Жидкотопливные. Работают на дизельном топливе, но могут сжигать и другие жидкие углеводороды. По принципу действия схожи с газовыми аналогами, но выделяют токсичный дым.
• Электрические. Являются самыми чистыми в плане экологии, так как полностью отсутствуют побочные продукты. Минус в том, что энергия дорогая и расходы на отопление могут оказаться чрезмерно высокими.

Выбор котла осуществляется на основе анализа рынка и стоимости топлива. Приоритет следует отдавать экономичным вариантам и универсальным конструкциям.

Классификация по типу размещения

Настенные водогрейные котлы имеют относительно небольшую массу в отличие от напольных моделей

Водонагревательные устройства, в зависимости от мощности и конструкции имеют различную массу и размеры. Во многом это определяет место, где их допускается устанавливать.

Напольные изделия характеризуются значительным весом и габаритами. Подвешивать их невозможно именно из-за этих факторов, так как не всякая несущая поверхность может выдержать такую нагрузку. Плюс в том, что такие приборы более надежны и функциональны.

Настенные котлы отличаются компактностью и небольшим весом. Их разработка изначально была нацелена на то, чтобы продукция могла быть установлена в тесных помещениях – кухня, санузел, подвал. Из-за ограничения по размерам такие котлы не рассчитаны на большую мощность, теснота расположения деталей затрудняет их обслуживание и снижает уровень надежности.

Технические характеристики

Теплообменник промышленного водогрейного котла

Основные технические характеристики водогрейной техники следующие:

• устройство — жаротрубный, водотрубный;
• рабочая температура — низкотемпературный (до + 115 ºС), высокотемпературный (+ 115-200 ºС);
• теплоноситель — вода;
• функциональность — одноконтурные (только отопление), двухконтурные (отопление, ГВС);
• номинальное давление в системе — 0,6-0,8 МПа;
• производимая мощность — 3-28 кВт;
• виды топлива — дрова, брикеты, газ, дизель, отработка, мазут, электричество;
• управление — ручное, автоматическое.

Выбор изделия проводится исходя из его предназначения, размеров и конфигурации объекта, в котором оно будет установлено.

Правила эксплуатации

Избежать аварии водогрейного котла можно, соблюдая технику безопасности при эксплуатации

Срок службы котла зависит от качества его изготовления, примененных в сборке решений и соблюдения норм эксплуатации. Монтаж прибора нужно производить в точном соответствии с техническим описанием изделия и чертежом.

Использование устройства предполагает соблюдение таких правил:

• применять только те виды топлива, которые перечислены в инструкции к прибору;
• при использовании твердотопливных приборов иметь емкости для заливки извлекаемой золы;
• дверка топки должна быть постоянно закрыта;
• следить за тем, чтобы в контуре поддерживалась установленная регламентом температура и давление;
• помещение, где находится котел, необходимо оградить от доступа посторонних;
• проверка манометров и термометров должна проводиться не реже 1 раза в 12 месяцев;
• предохранительные клапаны нужно проверять и продувать перед каждым запуском котла;
• обязательна регулярная прочистка дымохода, даже если печь потребляет природный газ;
• услышав сигнал индикатора о неисправности системы, действовать нужно быстро, в точном соответствии с инструкцией по аварийной остановке.

Для заправки контура нужно использовать воду с установленными для изделия нормами солесодержания и щелочности, чтобы предотвратить развитие коррозии и образование налета внутри контура.

Область применения

Мощные модели устанавливаются на объектах, где нужно греть большие объемы воды

Сфера применения водогрейных котлов распространяется на все области жизнедеятельности людей. Изделия используются для отопления жилых и хозяйственных объектов, охватывая практически все направления промышленности:

При соблюдении требований безопасности нагревательная техника может быть установлена в таких местах:

• квартиры, дачи, коттеджи, частные дома;
• складские помещения;
• сельскохозяйственные строения;
• здания для содержания животных и птицы;
• хранилища для овощей и зерна;
• ангары и закрытые павильоны;
• расположенные вне населенных пунктов прииски, буровые установки, артели и поселки;
• туристические базы и дома отдыха.

При выборе котла рекомендуется обращать внимание на происхождение товара. Приоритет следует отдавать проверенным производителям с мировым именем.

Марки и модели водогрейного котла

Котел промышленный марки Протерм

Лидирующие позиции занимают такие модели газового оборудования:

• Wolf GKS Eurotwin;
• Buderus Logano G334WS;
• Vaillant atmoCRAFT VK INT 1454/9;

Кроме этого, стоит обратить внимание на такие торговые марки:

• Ballu;
• Timberk;
• Kovea;
• Следопыт;
• Siabs;
• Viessmann;
• Ariston;
• Protherm;
• Ferroli;
• Immergas;
• BAXI;
• АТЕМ.

Модели для домашнего использования Стропува Мини

Из твердотопливных котлов, то наибольшей популярностью пользуются такие изделия:

• Stropuva Mini S8;
• ZOTA Тополь-22ВК;
• ZOTA Тополь-16ВК;
• ZOTA Тополь-32ВК;
• Stropuva S30;
• Stropuva S40;
• ТЕПЛОВЪ Универсалъ TA-40;
• SAS UWT 14;
• ТРАЯН ТПГ-15.

Для тех, кто решил использовать электричество в качестве источника энергии, рекомендуется остановить свой выбор на такой продукции:

• Zota;
• Руснит;
• Эван;
• Будерус;
• Протерм.

Выбор товара зависит от условий его предстоящей эксплуатации, вырабатываемой мощности, габаритов и собственных финансовых возможностей. Водогрейные устройства приобретаются на десятилетия, здесь лучше не экономить.

Уголь и дрова являются основным видом топлива для твердотопливных котлов. Устройства длительного горения для обогрева частного дома позволяют увеличить эффект автономного процесса работы, так как вмешательство человека требуется раз в 2-4 дня.

Особенность твердотопливных устройств

Достоинства водогрейного агрегата:

• Почти автономен – не зависит от электросети или газа, а работает только на твердом топливе. Модели длительного горения не нуждаются во вмешательстве до 7 дней.
• Невысокая стоимость. Котлы на твердом топливе стоят намного дешевле газовых или жидкотопливных моделей.
• Обогрев большой площади. В зависимости от мощности устройство может обогревать площадь в два раза больше, чем электрокотёл.
• Чистота. Прибор вырабатывает в процессе эксплуатации негативные для внешней среды вещества, но их уровень намного меньше, чем от жидкотопливного. Но больше, в сравнении с газовым или электрическим.
• КПД. От работы котла вырабатывается больше тепла, чем от обычной печи.

Недостатки:

• Хранение топлива. Для отопительного сезона расход от 6 до 10 м³, но запасы планируются в зависимости от отапливаемой площади и мощности устройства.
• Нет автоматического контроля. Отрегулировать мощность агрегата можно только с помощью единственного датчика, который контролирует температуру теплоносителя в системе. Все остальные процессы по обслуживанию котла и контролю его работы нужно выполнять своими руками. На рынке существуют модели с автоматической подачей топлива из специального отдела, но данная функция есть только в пеллетных агрегатах, которые работают на торфяных или древесных брикетах.

Если недостатки твердотопливного агрегата считаются несущественными, он становится самым оптимальным вариантом для локальной отопительной системы.

Котёл на дровах

Корпус водогрейных котлов на дровах изготавливается из высокопрочной стали с внешними тепловыми экранами. Таким способом внутренние детали устройства защищены от негативного воздействия извне. Также тепловые экраны защищают корпус от перегрева. Это сделано специально для безопасности человека: прикосновение к корпусу, даже во время работы агрегата не приведёт к ожогу.

Читайте также:  Двухконтурный котёл на твердом топливе

Устройство дровяного водогрейного котла простое:

• Он оборудован вместительной топкой, в которую и загружаются дрова на колосниковую решетку.
• Установленные под ней вентиляторы нагнетают процесс длительного горения, создавая в камере требуемый уровень тяги.
• Через верхнюю дверцу на корпусе загружаются дрова, а через нижнюю – производится чистка устройства от отходов.
• Зола в зольник попадает через решетку во время работы агрегата. В зависимости от конструкции котла зола выгребается из зольника или извлекается вместе со специальным контейнером, в котором скапливается.
• Тяга в печи образуется, стабилизируясь вентиляторами. Также она зависит от правильного размера дымохода.
• Нередко водогрейные котлы устанавливаются в комплекте с баком теплообменника. Он монтируется сбоку или сверху от прибора. Благодаря этому устройству КПД вырастает до 85%.

Для дровяных котлов отопительной системы частного дома возможна установка дополнительной топки из чугуна или огнеупорного кирпича. Над топкой из кирпича монтируется пучок конвекционных труб для усиления эффективности устройства.

Водогрейный котел на дровах подключается к гидравлическому насосу, гарантирующему стабильную циркуляцию теплоносителя в системе отопления частного дома. Прибор работает по принципу принудительной обратки, через систему конвекции котла для предварительного обогрева теплоносителя.

Устройство, работающее на угле

Водонагревательный угольный котел длительного горения удобен в том случае, если есть отдельное помещение для хранения запасов топлива. Этот вид топлива имеет большую теплопроводность, чем древесина. На одной закладке угля котел работает дольше, чем его дровяной аналог.

В современных агрегатах в виде топлива используется каменный или бурый уголь:

• Каменный уголь:
  • газовый;
  • длиннопламенный;
  • антрацит.
• Бурый уголь типируется по интенсивности и чистоте пламени в период горения. Их довольно много, но в основном классификация сравнения идет с каменным или древесным углём.

Читайте также:  Подключение твердотопливного и газового котла в одну систему

Для стабильной работы угольного агрегата нужны качественный дымоход и котельная, оборудованная вентиляционной системой по требованиям пожарной безопасности.

Существует три типа угольных котлов:

• Традиционные. Устройства, требующие загрузку угля вручную; обладают низким КПД и сажа в таких устройствах образуется довольно быстро, из-за чего дымоход потребует частой чистки.
• Современные (длительного горения). Модели с модификацией длительного горения обеспечивают более комфортные условия эксплуатации. Воздух подается принудительно при помощи вентиляторов, тем самым повышая теплообразование. Теплообменник заливается между двойными стенками прибора, что гарантирует высокий уровень теплоотдачи. Современное устройство на одной загрузке может работать до 7 дней.
• Пиролизные. Эффективнее других моделей. Теплоноситель нагревается не только за счет жара угля, но и газов, которые выделяются при длительном горении. Камеры сгорания у них обеспечиваются первичной и вторичной подачей воздуха.

При выборе устройства на угле для бытовых целей нужно обратить внимание на мощность агрегата: 1 кВт – 10 м². Непредвиденные потери составляют 20-30%, но если котел двухконтурный, то все 50%.

Твердотопливные агрегаты длительного горения на дровах или угле подойдут лучше всего для обогрева частного дома в период отопительного сезона.

Поделиться:

Среди разнообразного отопительного оборудования котел водогрейный на твердом топливе все еще остается весьма востребованным.

По ряду причин интерес к подобным установкам проявляют не только те граждане, до кого централизованное газоснабжение еще не дотянулось, но и лица, уже имеющие доступ к этому благу цивилизации.

Давайте же повнимательнее присмотримся к этим теплогенераторам, а заодно узнаем, что следует учитывать желающему воспроизвести такой прибор самостоятельно.

Устройство водогрейного котла на твердом топливе

Основными компонентами данного агрегата являются:

1. Топка: обычно изготавливается из толстых чугунных листов, но иногда вместо них производители используют огнеупорный кирпич.
2. Зольная камера (расположена под топкой и отделяется от нее колосниковой решеткой).
3. Теплообменник (расположен в верхней части топки). Обычно выполняется из чугуна.
4. Водогрейный бак для хозяйственно-бытовых нужд, устанавливается как над топкой, так и сбоку.
5. Патрубок для подключения к дымоходу.
6. Корпус с дверцами напротив топки и зольной камеры. Изнутри утеплен теплоизолятором на основе базальтового волокна с теплоотражающими экранами.
7. В некоторых моделях — вентилятор.

Принцип работы

Данный агрегат относится к котлам прямого горения, то есть топливо сжигается в нем самым обычным незамысловатым образом. Образующаяся при этом зола ссыпается в зольную камеру, откуда ее периодически нужно удалять.

Наиболее удобными в обслуживании являются котлы, у которых в зольной камере производитель установил выдвижной поддон.

Загрузка топлива и удаление золы осуществляется традиционно — через соответствующие дверцы в корпусе. Отличие от обычных твердотопливных отопителей состоит в увеличенных размерах топки и наличии водогрейного бака. Заметим, что котлы этой разновидности не являются двухконтурными. Здесь, скорее, речь идет о бойлере косвенного нагрева (и частично прямого), встроенном в корпус котла.

Принцип работы котла

Но и косвенный нагрев здесь не совсем обычный. Как известно, в бойлерах косвенного нагрева тепло нагреваемой среде доставляется при помощи воды или другого жидкостного теплоносителя (масло, антифриз), которым заполнен отопительный контур. В водогрейном же котле тепловая энергия передается при помощи воздуха: внутри водогрейного бака имеются трубки, связанные с установленным в топке теплообменником, и вся эта система по сути является пустой, то есть она заполнена воздухом, который в ней циркулирует.

На первый взгляд такое решение может показаться странным, ведь мы привыкли в роли теплоносителя видеть именно воду, теплоемкость которой в 800 раз превышает теплоемкость воздуха. Но все становится на свои места, если вспомнить, что интенсивность теплообмена зависит не от теплоемкости, а от перепада температур. Воздух за счет малой теплоемкости нагревается быстрее, чем вода, а значит, и тепло он будет отдавать более активно. Поскольку все компоненты расположены внутри корпуса котла, теплопотери отсутствуют, так что необходимости в применении теплоносителя с большой теплоемкостью нет.

Расположение бака влияет на эффективность работы системы нагрева воды. Наилучшие показатели демонстрируют котлы, у которых водогрейный бак расположен над топкой, а не сбоку от нее. Это объясняется стремлением нагретого воздуха подниматься вверх.

Котел твердотопливный

Котлы, оснащенные вентилятором, могут дольше работать на одной закладке топлива, чем не имеющие такового. Работает такая система следующим образом:

1. Пользователь устанавливает на специальной панели температуру, которая должна поддерживаться в водогрейном баке, после чего закрывает дверцу топки (в таких моделях она является герметичной) и запускает вентилятор, установленный в подсоединенном к топке воздуховоде.
2. Как только температурный датчик зафиксирует нагрев воды до желаемой температуры, он подаст сигнал на контроллер и тот отключит вентилятор. При этом в воздуховоде опустится под собственным весом так называемая гравитационная заслонка (она открывается только во время работы вентилятора — потоком воздуха), так что подача кислорода в топку будет полностью перекрыта. Это приведет к затуханию огня, но угли при этом останутся — котел перейдет в режим ожидания.
3. При остывании воды датчик снова просигналит контроллеру и тот запустит вентилятор. Последний раздует угли в топке и там снова разгорится огонь.

Благодаря такой схеме время работы на одной порции топлива удается продлить с 4-х часов до 8 – 10.

Чем выше будет расположен вентилятор котла, тем лучше: установленные у самого пола нагнетатели тянут пыль, которая засоряет воздуховод и вызывает зашлакованность топки.

Достоинства и недостатки

Как было сказано выше, данная разновидность водонагревателей пользуется сегодня завидным спросом. Это можно объяснить следующими преимуществами:

1. Устройство является полностью автономным, то есть его работа не зависит от функционирования какой-либо централизованной сети энергоснабжения.
2. Топливо обходится дешевле газа, особенно если в этом качестве используются отходы деревообрабатывающей промышленности или сельского хозяйства.
3. Для установки твердотопливного водогрейного котла не нужно оформлять разрешение и приглашать специалистов, как в случае с газовым котлом.
4. По сравнению с обычными твердотопливными котлами водогрейные имеют небольшой вес, а предъявляемые к ним требования являются более мягкими.
5. Такие приборы редко снабжаются автоматикой, поэтому отказы в работе у них почти никогда не случаются.
6. Обслуживание котла состоит в очень простых действиях (удаление сажи и золы), так что для него не требуются какие-то специальные знания или высокая квалификация.
7. Долговечность. Водогрейный котел может эксплуатироваться десятилетиями, что подтверждается предоставляемой производителем гарантией: обычно она составляет 15 лет.
8. Стоимость является более чем доступной.

Вместе с тем, потенциальному пользователю следует заранее знать и о характерных недостатках:

1. Работа водонагревателя не может быть автоматизирована. Пользователю самому приходится подкладывать топливо и следить за температурой воды в баке.
2. Поскольку водогрейный котел стремятся делать предельно простым и дешевым, какие-либо меры по повышению его экономичности не предусматриваются. Соответственно, он является весьма прожорливым и запас топлива для него потребуется довольно большой.

Для того чтобы правильно подключить котел к отопительной системе, необходимо знать некоторые нюансы. Обвязка твердотопливного котла отопления – схема и дополнительные контуры.

Для чего используется инвертор для котлов отопления, расскажем тут.

Владельцы газовых котлов должны знать, как устроено данное оборудование, чтобы уметь выполнять простой ремонт без вызова мастера по каждому поводу. Подробно об устройстве газового котла смотрите на этой странице.

Котлы с водяным контуром

Сегодня обеспечить работу системы отопления и нагрев воды для хозяйственно-бытовых нужд можно при помощи всего одного устройства — котла с водяным контуром.

Это устройство представляет собой обычный отопительный котел, в который вмонтировали бойлер. Последний, как и в случае с водогрейным котлом, может располагаться как над топкой, так и сбоку от нее.

Наиболее простым и в то же время самым известным представителем данной категории оборудования является титан.

Расположенный внутри топки теплообменник подключается к отопительному контуру, вследствие чего через него прокачивается теплоноситель — теперь уже вода. Часть этого теплоносителя по отдельной ветке подается на теплообменник, установленный внутри бойлера, благодаря чему и осуществляется нагрев имеющейся в бойлере воды.

Чтобы отопитель мог снабжать теплом две системы одновременно, он должен обладать значительной производительностью. Поэтому разработчики применяют различные конструктивные решения, обеспечивающие полное сгорание топлива и усвоение максимально возможного количества выделяющейся при этом энергии.

Чтобы теплоотдача от твердотопливного котла была максимальной, используйте только хорошо высушенное топливо.

Стоимость

• котел «Каракан 8-ТПЭ» (мощность — 8 кВт): 12200 руб.;
• котел «Сибирь КВО 15 ТПЭ» (мощность — 15 кВт): 17400 руб.;
• котел «Гефест-15» (мощность — 15 кВт): 21570 руб. (комбинированный, то есть имеет встроенный ТЭН);
• котел «Каракан 12-ТГЭВ» (мощность — 12 кВт, дополнительно имеются газовая горелка, ТЭН, водогрейный бак): 21700 руб.

Импортные котлы обходятся значительно дороже, например:

• котел «BURNit WBS 25» (Болгария, 25 кВт, дополнительно может работать на газу, дизельном топливе и масле): 86250 руб.;
• Viadrus Hercules U22C-2 (Чехия, 11,7 кВт): 44 тыс. руб.;

Buderus Logano S111-2 (Германия, 12 кВт) стоит 53440 руб.

Если отсутствует газоснабжение, перед владельцами частных домов стоит выбор – приобрести твердотопливный или жидкотопливный котел. Котел на солярке обладает рядом преимуществ, поэтому многие отдают предпочтение именно такому отопителю.

Что такое распределительная гребенка и как правильно ее установить, читайте в этом материале.

Изготовление своими руками

Простенький водогрейный котел несложно изготовить самостоятельно. Вот что при этом нужно учитывать:

1. Выбирать материал топки следует с учетом того, какой вид топлива планируется использовать. Для угля характерна гораздо более высокая температура горения, чем для древесины, поэтому листы для изготовления топки угольного котла следует брать потолще — тонкая сталь быстро прогорит.
2. Идеальный материал — специальная жаропрочная котловая сталь. На втором месте — легированная жаропрочная сталь с добавками хрома и молибдена, например, марок 12ХМ или 12Х1МФ. Если предполагается использовать обычную сталь, то она должна иметь марку ниже сталь 35. В сталях более высоких марок при нагреве возникает эффект прикаливания, вследствие чего они становятся хрупкими.

В продаже имеются комплекты из вентилятора, термодатчика и контроллера (например, польской компании KG Elektronik), при помощи которых легко организовать принудительную подачу воздуха в топку (см. выше описание работы котла с вентилятором).

Видео на тему

Используемые источники:

• http://otepleivode.ru/otoplenie/kotlyi-i-vodonagrevateli/kotel-vodogreynyiy-na-tverdom-toplive.html
• https://kotlotech.ru/rabota-vodogrejnogo-kotla/
• https://strojdvor.ru/otoplenie/ustrojstvo-i-princip-raboty-vodogrejnogo-kotla/
• https://poluchi-teplo.ru/kotlyi/tverdo/ustroystvo-i-printsip-rabotyi-vodogreynogo-kotla-na-tverdom-toplive.html
• https://microklimat.pro/otopitelnoe-oborudovanie/kotly/kotel-vodogrejnyj-na-tverdom-toplive.html
