В последние десятилетия у владельцев домов появился довольно большой выбор систем отопления. Уже необязательно подключаться к централизованным сетям и использовать традиционные источники. Можно выбрать оборудование, работающее на альтернативной энергии, но его главный недостаток – дороговизна. Согласны?
Впрочем, если соорудить тепловой насос своими руками из старого холодильника, систему можно существенно удешевить. А мы расскажем вам как это сделать.
В статье мы подобрали самые простые решения и снабдили их подробными чертежами и схемами. Поэтому для домашнего умельца разобраться в них не составит труда. Кроме того, здесь вы найдете пошаговую инструкцию по изготовлению отопительного оборудования. А размещенные видеоролики расскажут о конструктивных особенностях теплового насоса и особенностях его подключения.
Насколько выгодно использование теплового насоса?
Теоретически у любого человека есть большой выбор источников энергии. Помимо природного газа, электричества, угля, это еще и ветер, солнце, разница температур земли и воздуха, земли и воды.
На практике выбор ограничен, т.к. все упирается в стоимость оборудования и его обслуживания, а также стабильность работы и сроки окупаемости установок.
Каждый из источников энергии имеет как достоинства, так и серьезные недостатки, ограничивающие его использование.
Галерея изображенийТеплонасос – хорошая альтернатива привычным отопительным системам. Чтобы сократить начальные расходы на оборудование, можно его собрать своими руками
Сами тепловые установки чрезвычайно экономичны и не требуют особых затрат на обслуживание, но их первоначальная стоимость очень высока.
Далеко не каждый владелец дома или дачи может позволить себе покупку такого дорогого оборудования. Если собрать его самостоятельно и использовать детали от старого холодильника, можно существенно сэкономить.
Тепловые насосы промышленного производства дороги. Считается, что их установка окупается в среднем за 5-7 лет работы, однако этот срок зависит от начальной цены конструкции и может быть гораздо большим
Самодельные установки обходятся буквально в копейки, а их использование позволяет заметно экономить.
Единственный нюанс: производительность самоделок невысока, и они не могут быть полноценной заменой традиционным системам отопления. Поэтому их часто используют как дополнительные или альтернативные варианты отопления.
5 основных выгод для владельцев установок
К преимуществам систем обогрева с тепловыми насосами относят такие:
- Экономическая эффективность. При затратах 1 кВт электрической энергии можно получить 3-4 кВт тепловой. Это усредненные показатели, т.к. коэффициент преобразования тепла зависит от типа оборудования и особенностей конструкции.
- Экологическая безопасность. При работе тепловой установки в окружающую среду не попадают продукты сгорания или другие потенциально опасные вещества. Оборудование озонобезопасно. Его применение позволяет получить тепло без малейшего вреда для экологии.
- Универсальность применения. При установке систем отопления, работающих от традиционных источников энергии, владелец дома попадает в зависимость от монополистов. Солнечные батареи и ветрогенераторы не всегда рентабельны. Зато тепловые насосы можно устанавливать где угодно. Главное – правильно выбрать тип системы.
- Многофункциональность. В холодное время года установки отапливают дом, а в летнюю жару способны работать в режиме кондиционеров. Оборудование применяют в системах ГВС, подключают к контурам теплых полов.
- Безопасность эксплуатации. Теплонасосам не требуется топливо, при их работе не выделяются токсичные вещества, а предельная температура узлов оборудования не превышает 90 градусов. Эти отопительные системы не опаснее холодильников.
Идеальных приборов не существует. Тепловые насосы надежны, долговечны и безопасны, но их стоимость напрямую зависит от мощности.
Качественное оборудование для полноценного обогрева и горячего водоснабжения дома 80 м.кв. обойдется примерно в 8000-10000 евро. Самоделки маломощны, их можно использовать для отопления отдельных комнат или подсобных помещений.
Эффективность установки зависит от теплопотерь дома. Оборудование имеет смысл устанавливать только в тех зданиях, где обеспечен высокий уровень изоляции, а показатели теплопотерь не выше 100 Вт/м.кв.
Теплонасосы способны прослужить 30 лет и более. Особенно рентабельно их применение для ГВС, а также в комбинированных отопительных системах, включающих теплые полы.
Оборудование надежно и редко ломается. Если оно самодельное, то важно подобрать качественный компрессор, лучше всего – от холодильника или кондиционера проверенной марки.
Типы теплонасосов для отопления дома
Различают компрессионные и абсорбционные теплонасосы. Установки первого типа наиболее распространены, и именно такой тепловой насос можно собрать из холодильника или старого кондиционера, использовав готовый компрессор.
Также потребуются расширитель, испаритель, конденсатор. Для работы абсорбционных установок необходим абсорбент-хладон.
Теплонасосы чаще всего собирают из узлов кондиционеров и холодильников. Такие конструкции кустарного производства просты, эффективны, а при наличии у мастера навыков подобной работы их можно сделать буквально за несколько дней
По виду источника тепла установки бывают воздушными, геотермальными, а также использующими вторичное тепло (например, сточных вод и т.п.).
Во входном и выходном контурах используют один или два разных теплоносителя, и в зависимости от этого выделяют такие типы оборудования:
- воздух-воздух;
- вода-вода;
- вода-воздух;
- воздух-вода;
- грунт-вода;
- лед-вода.
Система может быть эффективной только в том случае, если потребляет меньше энергии, чем отдает. Эту разницу называют коэффициентом преобразования. Он зависит от многих факторов, но наиболее значимый – температура теплоносителя входного и выходного контуров. Чем больше разница, тем лучше работает система.
Галерея изображенийТакую самоделку можно подключить к теплому полу, системе ГВС или к водяному отоплению, если используются низкотемпературные радиаторы
Даже если придется покупать компрессор и другие узлы, самодельная установка обойдется гораздо дешевле, чем готовое оборудование промышленного изготовления.
Этап #1. Подготовка схемы и чертежа
Источник энергии должен быть расположен под землей. Для установки теплонасоса придется пробурить скважину или хотя бы вырыть траншею на глубину, где температура грунта не бывает ниже 5 градусов. Также можно использовать водоемы естественного или искусственного происхождения.
Предложенная схема подходит для любого источника тепла. Чтобы собрать самоделку, следует адаптировать саму схему к условиям эксплуатации будущего оборудования и разработать чертеж
Независимо от источника тепла конструкции теплонасосов схожи, поэтому подойдет почти любая схема, которую можно найти в сети.
После ее выбора следует подготовить подробные чертежи, где будут указаны точные размеры, расстояния и точки подключения узлов установки.
Чтобы сделать теплонасос, придется разобрать холодильник и извлечь компрессор. Это главный элемент конструкции. Он будет прокачивать воду и фреон по проложенному трубопроводу, обеспечивая работу отопления
Хотя расчеты мощности установки затруднены, можно ориентироваться на средние показатели. Так, для дома с повышенными показателями теплоэффективности нужна система отопления мощностью 25 Вт/м.кв. Это идеальный вариант, если теплопотери минимальны.
Для хорошо утепленного дома этот показатель составляет 45 Вт/м.кв., а для здания с относительно большими теплопотерями – 70 Вт/м.кв.
Этап #2. Подбор необходимых деталей
Компрессор можно снять со старого холодильника. Если он неисправен, лучше купить новый. Не стоит ремонтировать: это нерентабельно, а работоспособность самоделки будет под вопросом.
Для сборки конструкции также потребуется терморегулирующий клапан. Желательно, чтобы все комплектующие были от одной системы и легко совмещались.
Это основная деталь холодильника. Задача узла – перекачивать по трубкам хладагент, который забирает из тепло рабочей части. Для самодельного теплонасоса лучше брать малошумный компрессор
Для монтажа теплонасоса понадобятся 30-сантиметровые L-образные кронштейны.
Также придется докупить некоторые детали:
- качественную герметичную емкость из нержавеющей стали объемом 120 л;
- большой пластиковый бак объемом 90 л;
- 3 медные трубы различных диаметров;
- полимерные (лучше всего металлопластиковые) трубы.
Для сборки системы потребуется стандартный набор инструментов, а для резки и соединения металлических деталей – болгарка и сварочный аппарат.
Этап #3. Монтаж узлов системы
Компрессор устанавливают на стену с помощью кронштейнов, после чего приступают к изготовлению конденсатора. Для этого металлический бак разрезают болгаркой пополам. В одну часть устанавливают медный змеевик, после чего емкость сваривают и подготавливают в ней резьбовые отверстия.
Теплообменник для теплонасоса практически не отличается от такого же узла, который изготавливают для банной печи. Лучше всего подойдет емкость из нержавеющей стали толщиной 2,5 мм
Для изготовления теплообменника на 120-литровый стальной бак наматывают длинную медную трубу, закрепляя концы витков рейками. К выводам подсоединяют сантехнические переходы.
На пластиковый бак тоже крепят змеевик и используют в качестве испарителя. Он не перегревается, поэтому необязательно брать металлическую емкость. Готовый испаритель крепят к стене с помощью кронштейнов.
При выборе компрессора и испарителя следует делать расчет мощности с запасом 20%, иначе мощность готовой отопительной системы будет ниже желаемой
Когда основные узлы подготовлены, подбирают подходящий терморегулирующий клапан, собирают конструкцию и закачивают в систему фреон марки R-22 или R-422. Если нет соответствующих навыков, имеет смысл пригласить специалиста, т.к. процедура небезопасна.
Этап #4. Подключение к заборному устройству
Тип заборного устройства и особенности подключения к нему теплонасоса зависят от схемы:
- «Вода-земля». Коллектор устанавливают ниже уровня промерзания почвы. Трубы системы должны располагаться на той же глубине.
- «Вода-воздух». Системы этого типа монтировать относительно просто, т.к. не требуются земляные работы. Для установки коллектора подойдет удобное место возле дома или на крыше.
- «Вода-вода». Конструкцию коллектора собирают из полимерных труб, а затем опускают в центр водоема.
Возможна установка комбинированной (бивалентной) отопительной системы. В этом случае теплонасос подключают параллельно с электрическим котлом. Он выполняет функцию дополнительного отопления.
Установка бивалентной отопительной системы позволяет добиться оптимальной температуры в доме даже при сильных морозах, а ее энергопотребление будет минимальным.
В процессе сборки, монтажа и подключения теплового насоса нужно внимательно следить за качеством сварных швов, стыков и соединений. Система должна быть абсолютно герметичной
Выводы и полезное видео по теме
У нас тепловые насосы пока еще не особенно распространены, однако уже можно найти умельцев, способных поделиться опытом самостоятельного изготовления подобных систем. Предлагаем подборку полезных видеоматериалов.
Конструкция теплового насоса, особенности сборки системы:
Особенности подключения, эксплуатации самодельного теплового насоса:
Видеоотзыв о работе самодельной отопительной системы из кондиционера:
Схемы обогрева с теплонасосами не всегда рентабельны и удобны, поэтому обязательно взвесьте плюсы и минусы отопления этого типа.
Если придете к выводу, что такая система подойдет для вашего дома, не торопитесь тратить огромные суммы на готовую установку и соберите конструкцию самостоятельно. Это не так уж и сложно, требует гораздо меньших денежных вложений, а эффект может превзойти все ожидания.
Собираетесь собрать тепловой насос собственноручно, но не знаете с чего начать? Или может уже доводилось собирать подобную конструкцию и есть необходимые знания, которыми вы можете поделиться с нашими читателями? Оставляйте, пожалуйста, комментарии, задавайте вопросы в расположенном ниже блоке.

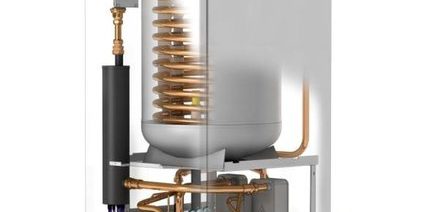

Рассмотрим варианты изготовления теплового насоса своими руками
Что такое тепловой насос
Рассматриваем принцип работы и виды необычного устройства для экономичного отопления коттеджа – теплового насоса.
Тепловой насос – устройство, которое использует тепло окружающей природы – воздуха, воды, грунта для отопления коттеджа и нагрева горячей воды. Сердце теплового насоса – фреоновый контур, включающий компрессор, расширительный клапан, два теплообменника и медный трубопровод.
Изобретения для самодельщиков в китайском интернет-магазине.
Принцип работы теплового насоса – перекачивание тепла из одной среды (воздух, вода, грунт) в другую – в систему отопления.
Казалось бы, тепловой насос – сложное и непонятное устройство, одна абсолютное большинство из нас используют тепловой насос ежедневно. Дело в том, что холодильник – тоже тепловой насос: он также имеет фреоновый контур и компрессор, он также перекачивает тепло – охлаждая продукты и грея импровизированную “систему отопления” – решетку на задней стенке. Да и выглядит похоже.
Принцип работы теплового насоса. Тепловой насос отбирает низкопотенциальное тепло у воздуха (-25…+35 градусов), у воды (+2…+7 градусов), у грунта (-5…+5 градусов), охлаждая эту среду на несколько градусов. Фреон во внутреннем контуре теплового насоса закипает и превращается в газ, компрессор сжимает газ, у которого резко уменьшается объем, но увеличивается давление и температура, далее разогретый фреон передает тепло через теплообменник в систему отопления. Далее цикл повторяется.
Схема работы теплового насоса
Важно отметить, что тепловой насос потребляет электроэнергию только на перекачку тепла (циркуляционные насосы) и привод компрессора – а прямого нагрева теплоносителя не происходит. За счет этого на 1 кВт потребленной электроэнергии можно получить от 3 до 5 кВт тепловой энергии! Законы сохранения энергии не нарушаются – они применимы только для замкнутой системы, а у нас их здесь три – контур источника тепла, фреоновый контур, контур системы отопления.
Виды тепловых насосов и их краткое сравнение. Важнейшая классификация тепловых насосов – по источнику низкопотенциальной энергии, у которого они отбирают тепло, повышают его температуру и передают в систему отопления.
- Воздушные тепловые насосы – первые в списке. Они охлаждают уличный воздух, получая таким образом низкопотенциальное тепло. Данные тепловые насосы довольно просты в установке – не требуется проводить земляные работы, но у них есть недостаток: их эффективность и тепловая мощность зависит от температуры уличного воздуха. Чем холоднее на улице, тем хуже они работают. К сожалению, без резервного котла в средних и северных широтах России они не могут являться полноценным теплогенератором.
Воздушный тепловой насос DANFOSS установлен для отопления небольшого коттеджа
- Водяные тепловые насосы – более стабильный вариант для отопления коттеджа. Как правило, его схемы работы заключается в том, что тепловой насос перекачивает воду из одной скважины в другую, отбирая у нее небольшое количество тепла. Производительность и эффективность таких тепловых насосов не зависит от температуры уличного воздуха, но нельзя дать 100% уверенность, что уровень воды в скважине не уменьшится.
Принцип работы водяного теплового насоса
- Грунтовый тепловой насос отбирает тепло у почвы. Этот тип тепловых насосов также способе круглый год отапливать дом (и быть единственным котлом в коттедже – тоже), и имеет довольно высокую эффективность. Система отбора низкопотенциаьного тепла здесь следующая: либо бурятся скважины, в которые опускаются геотермальные зонды (по которым по замкнутому контуру циркулирует теплоноситель, нагреваясь от грунта через стенки трубы), либо такой же контур раскладывается в горизонтальной плоскости (почти как теплый пол) в грунте. У каждого есть свои плюсы и минусы.
Грунтовой тепловой насос с горизонтальным коллектором
Грунтовой тепловой насос с вертикальными скважинами
В целом, при правильном подходе, тепловой насос – удобный агрегат для отопления коттеджа, а в некоторых случаях он быстро окупается, несмотря на высокую первоначальную стоимость.
С вами продолжает мастерить дед Андрей…
«Все трудно лишь сначала»
/русская народная поговорка/
В предыдущей статье я рассказал, что такое тепловой насос и описал принцип его работы, сейчас же постараюсь рассказать, как его можно изготовить своими руками из подручных материалов.
В связи с тем, что тепловой насос, это достаточно сложное техническое устройство, то при изготовлении его своими руками, необходимо воспользоваться готовыми агрегатами, бывшими в употреблении. Такими элементами собираемой конструкции могут послужить компрессор от старого холодильника или кондиционера. Прочие основные узлы агрегата (испаритель и конденсатор) – можно изготовить самостоятельно из материалов приобретаемых отдельно или имеющихся в наличии.
Изобретения для самодельщиков в китайском интернет-магазине.
Для выполнения работ, кроме компрессора, потребуются:
· медные трубки;
· запорная арматура (вентили) и терморегулирующий клапан;
· металлический бак или бочка, объемом 100 – 120 литров – 2 штуки;
· фреон;
· фитинги для используемых трубок;
· контрольно-измерительные приборы (термометр, манометр и прочие);
· строительные материалы для изготовления каркаса, имеющиеся в наличии (фанера, ДСП, металлический профиль и уголок).
Для справки: мощность компрессора холодильника достаточно не велика, поэтому при изготовлении теплового насоса использование агрегата от кондиционера является более предпочтительным.
Изначально следует определиться, каким образом будет располагаться тепловой насос в месте его размещения, это может быть:
· стационарно устанавливаемый агрегат – в этом случае все конструктивные элементы размещаются на стене и крепятся с использованием крепежных узлов (уголок, кронштейн и т.д.), после чего выполняется их зашивка строительными материалами с устройством дверок и смотровых окон;
· мобильная установка – все элементы конструкции размещаются в изначально собранном каркасе, после чего он зашивается, как и в случае стационарного размещения.
Для изготовления конденсатора (№ 7 на рисунке ниже) потребуется металлический бак и медные трубки, работы осуществляются следующим образом:
· трубка навивается на какой-либо круглый предмет в виде змеевика, диаметр которого меньше, чем диаметр используемого бака;
· бак или бочка, разрезаются пополам, и во внутреннее пространство помещается изготовленный змеевик, после чего бак (бочка) свариваются;
· места вывода змеевика герметизируются, а на его выводах монтируются фитинги;
· в верхнюю и нижнюю часть бака врезаются штуцера, обеспечивающие «вход» и «выход» теплоносителя.
Изготовление испарителя (№2 на рисунке выше) осуществляется аналогично, как и конденсатора, однако для снижения затрат на изготовление устройства, можно использовать полипропиленовые трубы и бочку, изготовленную из пластика.
Подготовив все конструктивные элементы, выполняется сварка внутреннего контура агрегата, с установкой терморегулирующего клапана (№ 4 на том же рисунке) и заполнением системы фреоном.
Для удобства и безопасности использования собираемого устройства, в систему врезаются прибору контроля (манометры) и собирается электрическая схема включения компрессора (№ 5 на рисунке) в питающую сеть. Электрическая схема должна иметь в своем составе коммутационные и защитные приборы, обеспечивающие удобную эксплуатацию и обслуживание теплового насоса.
При самостоятельном изготовлении и монтаже теплового насоса необходимо знать следующие тонкости выполнения работ, а именно:
1) Ввод хладагента в конденсатор следует делать сверху, а выход – снизу, это обеспечивает отсутствие его пузырения во время работы использования.
2) В испаритель хладагент должен подаваться снизу, что улучшает КПД использования агрегата.
3) При сборке (пайке) внутреннего контура теплового насоса, необходимо не перегреть монтируемый теплорегулирующий клапан, в противном случае он может выйти из строя или работать не корректно.
Когда все узлы собраны и система заполнена хладагентом, необходимо подключить внешний и внутренний контуры в соответствии с типом используемой системы («вода – вода», «земля – вода»). В этих контурах на их выводах (№№ 3, 6 и 8 на рисунке) должны быть установлены циркуляционные насосы (№ 1 на рисунке), обеспечивающие циркуляцию теплоносителей.
Для справки: при наличии теплообменников заводского изготовления, пластинчатых или иного типа, их можно использовать в качестве конденсатора и испарителя.
О том, как сделать самостоятельно еще какие-либо самоделки, расскажу в следующих статьях этого цикла.
zen.yandex.ru/media/id/5bc2f6279cc7e200a96d6a25/
Отопление от тепловой энергии земли своими руками
Многие наши соотечественники не понимают, о чем конкретно идет речь, когда говорят об отоплении жилища благодаря теплу земли. В это время западные страны уже давно практикуют такой вид обогрева дома, а его популярность все больше растет. Отопление с помощью газа и электроотопление у нас все еще наиболее популярно.
Отопление дома теплом земли
Богатства земли, по которой мы ходим, заключаются не только в драгоценных камнях и металлах, хранящихся в ней, и не в плодородной почве, но и в том, что глубина ее имеет огромные запасы геотермальной энергии. Извержения вулканов и гейзеры являются доказательством этого. Ядро нашей планеты имеет невероятно высокую температуру. Хоть и с приближением к поверхности земли грунт остывает, однако у нее есть геотермальное тепло, которое она может отдавать дальше.
Отопление собственными руками в частном доме
Система отопления загородного дома должна быть правильно подготовленной, чтобы ее проект стал экономически выгодным, легко выполнялся и являлся технологически современным. Давно используемые нами варианты отопления, где теплый воздух образуется при сгорании топлива, на сегодняшний день стоят довольно дорого, а все из-за постоянного роста цен на газ и электроэнергию. Помимо этого, традиционные методы обогрева помещения плохо отражаются на окружающей среде. Поэтому актуальным является вопрос геотермального отопления дома.
Отличным устройством для обогрева зданий из земли является тепловой насос и работающая вместе с ним система. Его установкой и всем процессом устройства отопительной системы можно заняться самому. Данный прибор может перерабатывать энергию воздуха, воды и земли. Для получения тепла применяют хладагент, который, находясь в жидком состоянии, течет по системам труб, установленным в почву.
На уровне полутора метров в глубине температура земли имеет одинаковый показатель, как летом, так и в зимний период – 8 градусов. Этого достаточно для «закипания» хладагента и его превращения в газ. Полученный состав всасывается специальным насосом компрессорного типа – выполняется его уменьшение в объеме и идет отдача тепла. На устройство приходит тепловая энергия, происходит нагревание теплоносителя системы обогрева дома. Из-за того, что охлаждающее вещество отдает тепло, он понижает свою температуру и благодаря специальному клапану снова становится жидким. Так происходит замыкание цикла.
Обогрев дома с помощью тепловой энергии земли
Безусловно, словосочетание «своими руками» к подаче тепла от геотермальных источников относится не полностью, а только лишь к креплению теплового прибора и отопительной системы в самом доме. Только два из существующих видов такого рода обогрева помещения вполне реально выполнить своими руками.
Главный принцип работы теплового насоса для обогрева дома заключается в передаче тепловой энергии, воздуха и подземных вод отопительной системе с большими показателями температуры. Благодаря такому способу в 4-10 раз становятся ниже отопительные расходы. К преимуществам геотермального обогрева дома относятся
- продолжительный период службы;
- функционирование осуществляется автоматически.
Схема альтернативного отопления дома
Насос, перекачивающий тепло, может функционировать без поломок примерно 15-25 лет.
Показатели при получении энергии от земли выглядит так: благодаря 1 кВт электроэнергии можно получить 5 кВт мощности. Если вы решили сами провести систему отопления от земли в своем дома, нужно знать некоторые нюансы его обустройства.
Принципы установки систем:
- С теплообменником вертикального типа и скважинным насосом. На глубину от 50 до 200 м такие устройства погружают в землю. Это наиболее эффективный метод получения тепла, а такую систему удобно подводить в дом. Здесь требуется на нужный уровень глубины пробурить скважину.
- Горизонтального типа теплообменник для обогрева дома. В этом случае коллекторные системы находятся на том уровне, где грунт может промерзать. Недостаток его в значительном использовании территории: около 500 квадратных метров для обогрева дома, площадь которого примерно 200 квадратных метров. Здесь также имеется отличительное свойство: запрещается монтировать коллекторные системы рядом с деревьями, на расстоянии менее, чем полтора метра от ствола.
- Теплообменник для отопления дома, размещаемый в водоеме. Из всех он считается относительно недорогим, поскольку не нуждается в значительном объеме работ с грунтом. Такой вариант подходит только в том случае, когда рядом с домом находится водоем, на расстоянии 100 м и ближе. В свою очередь необходимо, чтобы источник воды был нужной глубины и в холодный период не замерзал.
Особенности выбора теплового насоса
Во время выбора теплового насоса, важно учитывать энергетическое состояние дома. Весомое значение имеет не то, какая у вас система отопления, а какая теплоизоляция помещения. Будут меньше затраты на обогрев дома, если этот показатель будет на высшем уровне. В таком случае не обязательно нужно будет брать насос большой мощности, что даст возможность уменьшить финансовые затраты.
zen.yandex.ru/media/id/5ac15ebdbcf1bce1c578ad7d/
DmitrijАльтерн. энергияДобавлено 2 комментария Такое устройство станет находкой для владельцев дач и частных домов, которые не подключены к газу. Главное преимущество такого способа обогревания помещения перед другими в том, что тепловые насосы потребляют мало энергии и способны довольно эффективно обогревать помещение. Таким тепловым насосом, как изготовил автор, происходит частичное обогревание дома в 2.5 этажа и площадью 213 кв. метров. В установке используется два компрессора 24000 БТУ, в итоге потребление электричества составляет около 4-ех киловатт в час, а выделяется теплоты при этом 16-18 киловатт. Два компрессора нужно для того, чтобы увеличить их срок службы, а также снизить пусковые токи, которые возникают при включении.Материалы и инструменты для изготовления:— два компрессора;- терморегулирующий клапан;- металлический бак для создания конденсатора;- медная труба для создания змеевика;- пластмассовая бочка для создания испарителя (около 120 л);- кронштейны и другие крепежные элементы;- ТРВ;- однофазное пусковое реле и другие элементы.Процесс изготовления теплового насоса:Мощность компрессора должна быть около 25500 Бту. он крепится к стене так, как указано на картинке. Для этого используются кронштейны L-300мм. Шаг второй. Устройство конденсатораДля создания конденсатора понадобится бак из нержавейки емкостью 120 литров. Бак был разрезан на две части и затем в него был вставлен змеевик фреоновода. После этого бак сварили назад. Также на этом этапе нужно будет приварить несколько технических резьбовых соединений.
Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!
*Заполняя форму вы соглашаетесь на обработку персональных данных
Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь. <index>
Тепловой насос – инновационное устройство, относящееся к альтернативным источникам энергии. Извлекая тепло из природных ресурсов вокруг, прибор является экономичным устройством с большой степенью автономности.
Характеристики
На отоплении и водоснабжении частного дома хочется сэкономить большинству рачительных хозяев. Для таких целей подходит тепловой насос.
Его вполне возможно соорудить своими руками, хорошо при этом сэкономив − заводской прибор стоит очень недешево.
Свойства и устройство
Прибор имеет внешний и внутренний контур, по которым движется теплоноситель. Составляющие стандартного прибора: тепловой насос, устройство для забора и устройство для распределения тепла. Контур изнутри состоит из компрессора с питанием от сети, испарителя, дроссельного клапана, конденсатора. Используют также в приборе вентиляторы, систему труб, геотермальные зонды.
Преимущества теплонасоса:
- не выделяет никаких вредных веществ, абсолютно экологичный;
- нет затрат на покупку и доставку топлива (электроэнергия затрачивается только на перемещение фреона);
- нет необходимости дополнительных коммуникаций;
- абсолютно пожаро — и взрывобезопасный;
- полноценное отопление зимой и кондиционер летом;
- сооруженный тепловой насос своими руками – это автономная конструкция, требующая минимум усилий по управлению.
Применение
Теплонасос, собранный своими руками, подойдет для таких случаев:
- если есть желание сэкономить на топливе для обогрева дома;
- если к дому невозможно подвести газ или сделать это слишком хлопотно, когда покупать баллонный газ – не выход из ситуации;
- нет желания и возможностей топить углем, дровами, электричеством, иным топливом;
- если хозяин дома является приверженцем использования экологически чистой альтернативной энергии. Устройство достаточно практичное даже наряду с наличием возможностей применять другие источники энергии.
Тепловой насос своими руками изготовляется для дома, основываясь на технологиях забора тепла из земли, воды, воздуха. Он используется для отопления, нагрева воды и даже кондиционирования внутри помещения.
Принцип работы
Все окружающее нас пространство есть энергия — нужно только уметь ее использовать. Для теплового насоса нужно, чтобы температура окружающей среды была больше 1С°. Тут следует сказать, что даже земля зимой под снегом или на некоторой глубине сохраняет тепло. Работа геотермального или любого другого теплонасоса основывается на транспортировке тепла от его источника с помощью теплоносителя к контуру отопления дома.
Схема работы прибора по пунктам:
- носитель тепла (вода, грунт, воздух) наполняет находящийся под грунтом трубопровод и нагревает его;
- затем теплоноситель транспортируется в теплообменник (испаритель) с последующей передачей тепла на внутренний контур;
- во внешнем контуре находится хладагент – жидкость с низкой точкой кипения под низким давлением. Например, фреон, вода со спиртом, гликолевая смесь. Внутри испарителя это вещество нагревается и становится газом;
- газообразный хладагент направляется в компрессор, сжимается под высоким давлением и нагревается;
- горячий газ попадает в конденсатор и там его тепловая энергия переходит к теплоносителю системы отопления дома;
- завершается цикл превращением хладагента в жидкость, и она, вследствие потери тепла, возвращается назад в систему.
Тот же принцип используется для холодильников, поэтому тепловые насосы для дома можно применять как кондиционеры для охлаждения помещения. Проще говоря, тепловой насос – это такой холодильник с обратным действием: вместо холода вырабатывается тепло.
Виды
Тепловые насосы своими руками можно сконструировать на основе трех принципов — по источнику энергии, теплоносителю и их комбинации. Источником энергии может быть вода (водоем, река), грунт, воздух. Все виды насосов основаны на одном принципе работы.
Классификация
Выделяют три группы устройств:
- вода-вода;
- грунтово-водяные (геотермальные тепловые насосы);
- используют воду и воздух.
Тепловой коллектор «грунт-вода»
Тепловой насос своими руками — самый распространенный и эффективный способ добычи энергии. На глубине нескольких метров грунт имеет одну постоянную температуру и мало подвержен погодным условиям. На внешнем контуре такого геотермального насоса применяется специальная экологически безопасная жидкость, в народе называемая «рассолом».
Наружный контур геотермального насоса создают из пластиковых труб. Их вкапывают в грунт вертикально или горизонтально. В первом случае на один киловатт может понадобиться достаточно значительная площадь работ – 25–50 м2. Площадь нельзя использовать для посадочных работ — тут допускается только высадка однолетних цветущих растений.
Вертикальный коллектор энергии требует несколько скважин на 50–150 м. Такое устройство более эффективное, тепло передают специальные глубинные зонды.
«Вода-вода»
На большой глубине температура воды постоянная и стабильная. Источником низкопотенциальной энергии может служить открытый водоем, грунтовые воды (колодец, скважина), сточные воды. Принципиальных различий в конструкции для отопления такого типа с разными теплоносителями нет.
Устройство «вода-вода» наименее трудозатратное: достаточно оснастить трубы с носителем тепла грузом и поместить в воду, если это водоем. Для грунтовых вод потребуется более сложная конструкция и может возникнуть нужда в сооружении колодца под сброс воды, проходящей через обменник тепла.
«Воздух-вода»
Такой насос немного уступает двум первым и в холодное время его мощность снижается. Но он более универсальный: для него не нужно копать землю, создавать скважины. Нужно только установить необходимое оборудование, например, на крыше дома. Для этого не требуется сложных монтажных работ.
Основным преимуществом является возможность повторно использовать тепло, покидающее помещение. Зимой рекомендуют иметь еще один источник тепла, поскольку мощность такого обогревателя может значительно уменьшиться.
Этапы монтажа
Тепловой насос своими руками можно сделать полностью из старых запчастей, взятых, например, из нерабочего кондиционера.
Расходы, окупаемость, мощность
Заводской прибор стоит около 4000 евро и выше. Самодельный насос для отопления 100 м² площади окупится приблизительно по прошествии 2-х лет. Для домов с не очень хорошей теплоизоляцией мощность должна быть 75 Вт/м²., с хорошей теплоизоляцией достаточно — 50 Вт/м², а при использовании современных теплоизоляционных материалов — хватит и 30 Вт/м².
Идеальным вариантом будет, когда насос включается в проект для отопления дома с наличием теплого пола и плиточного покрытия.
Процесс создания
Сначала нужно достать компрессор от нерабочего кондиционера, необязательно нового. Дешевле будет приобрести его в мастерских по ремонту холодильников. Компрессор крепится к стене кронштейнами (подойдет L-300).
Для изготовления конденсатора подойдет бак из нержавейки на 100–120 л. Он разрезается пополам, внутри устанавливается змеевик. Змеевик можно изготовить самому из сантехнической медной трубки или от холодильника. Тут нужны толстые стенки – от 1 мм и больше. Трубка наматывается на обычный баллон (газовый, кислородный) с равномерным расстоянием между витками и фиксируется в таком положении перфорированным алюминиевым уголком (им оформляются углы под шпаклевкой). Он приматывается к змеевику, чтобы каждый виток располагался против дырки в уголке.
В результате будет ровный шаг витков и прочность конструкции. После создания змеевика половинки емкости свариваются. Резьбовые соединения также ввариваются. Затем создается испаритель. Для него может подойти обычная пластиковая емкость на 60–80 л. с вмонтированным внутри змеевиком из трубы диаметром ¾ дюйма. Простые трубы для водопровода используют для транспортировки воды.
Испаритель крепится на стене L-кронштейном. А вот закачку фреона должен сделать специалист по холодильному оборудованию: он сварит трубки и закачает в них фреон. После чего конструкцию подключают к системе отопления внутри дома, а затем – к наружному контуру.
Особенности для каждого вида
Вертикальный насос для отопления «грунт-вода» требует создания скважины на 50–150 м. В нее помещаются геотермальные зонды и подключаются к насосу. Зонды берут тепло из грунта, которое переносится с незамерзающей водой к насосу, а оттуда уже в систему отопления. Для маленьких участков подходят зонды, для больших – горизонтальный коллектор.
Для горизонтального аппарата типа «грунт-вода» нужно создать коллектор из системы труб. Его располагают ниже уровня промерзания (1–1,5 м) и выглядит он как своеобразный змеевик под землей. Снимается слой почвы, укладываются трубы и грунт засыпается обратно. Можно уложить трубы в отдельных траншеях.
Для агрегата по типу «вода-вода» собирается из ПНД-труб, которые заполняются носителем тепла и после этого переносятся к водоему. Трубы имеют вид большого змеевика на дне водоема. Желательно разместить их в его центре.
Аппарат типа «воздух-вода» не требует трудоемких земляных работ. Выбирается место около дома или на его крыше, где самодельный тепловой насос соединяется с внутридомовым отоплением. Тепло извлекается вентиляторами и испарителем.
</index>
Похожие статьи
Отопление будущего с помощью энергосберегающих системКлассификация отопительного оборудованияРазновидности отопительных приборовСборка солнечного коллектора для отопления своими руками
- 25 Март 2016Paroc представляет новое премиальное решение PAROC eXtra plus
- 24 Март 2016Новые водонагреватели Bosch с сухим тэном
- 11 Март 2016БИТП от АДЛ — современный продукт для надежных тепловых систем
- 10 Март 2016Новые современные решения от Danfoss
Пеллетные котлы «Пиролиз Мастер» — обзор обновленной линейки и отзывыТОП-5 твердотопливных котлов отопленияТОП-5 комбинированных котлов отопления7 лучших моделей газовых котловКакой утеплитель не грызут мышиОсобенности утеплителя ТехноблокВалерий Залетин, генеральный директор ООО НПК «Мегадор», о перспективах развития российского климатического рынка и немного о себеГенеральный директор ООО «Эксперт Инжиниринг» (торговая марка ИНЕСИС) Т.Л. Саковцева отвечает на вопросы, интересующие читателей
- Калькулятор стоимости энергоносителя для отопления
- Калькулятор стоимости устройства системы отопления
- Расчет тепловой мощности котла
- Расчет стоимости ремонтных работ
- Задать вопрос эксперту
Запасы привычных энергоносителей постепенно истощаются, что заставляет людей обращать внимание на альтернативные источники энергии. Теплонасосы являются весьма эффективным средством обогрева строений, но заводские модели отличаются высокой стоимостью. Чтобы сделать тепловой насос своими руками для отопления дома, необходимо разобраться с его принципом работы и конструкцией.
1 Принцип действия</span></h2>
Теплонасос представляет собой комплект оборудования, задачей которого является сбор тепловой энергии и ее доставка к потребителю. Источником теплоэнергии может быть любая среда либо тело с температурой выше 1 градуса. Чтобы глубже разобраться с принципом работы этих устройств, следует познакомиться с их функциональными особенностями:
- Агрегат не производит теплоэнергию самостоятельно.
- Для работы теплонасоса необходима электроэнергия.
- В основе принципа работы аппарата лежит цикл Карно, используемый во всех холодильных установках.
‘ >Тепловой насос своими руками. Схема на перелив. Переделка из кондиционера
За последнее время технология изготовления тепловых насосов значительно улучшилась. Современные агрегаты способны забирать тепловую энергию из воздуха с температурой до -30 градусов, а также воды и почвы – до 2 градусов. В цикле Карно рабочим телом является фреон. Это газообразное вещество начинает кипеть при минусовой температуре. Хладагент последовательно испаряется и конденсируется в двух теплообменных камерах, поглощая при этом энергию из окружающей среды. Затем он транспортирует ее к потребителю.
Схема теплового насоса аналогична принципу действия кондиционера, работающего на обогрев:
- Пока фреон находится в жидком состоянии, хладагент циркулирует по трубам теплообменника. Забирая теплоэнергию из окружающей среды, фреон закипает и начинает испаряться.
- Затем газ попадает в компрессор, который повышает давление до нужного значения. В результате точка кипения хладагента повышается, и вещество конденсируется при более высокой температуре.
- Проходя через внутреннюю теплообменную камеру, фреон отдает накопленную энергию теплоносителю и снова переходит в жидкое состояние.
- После этого газ поступает в ресивер и дроссель. Когда давление вещества снижается, рабочий цикл повторяется.
Чтобы понять принцип действия агрегата и узнать, как устроен тепловой насос, должна быть изучена схема.
РекомендуемСхема установки насоса в систему отопления частного дома
2 Основные виды</span></h2>
Получатели и поставщики теплоэнергии в тепловых насосах работают в паре. Именно на этом факте и основана общепринятая классификация агрегатов. В зависимости от источника энергии и теплоносителя теплонасосы делятся на такие типы:
- Воздух-воздух. Агрегат забирает тепловую энергию из окружающей среды, а затем отправляет ее по воздуху для обогрева помещения.
- Воздух-вода. Принцип действия аналогичен первому типу, но в качестве теплоносителя используется вода, циркулирующая в системе отопления.
- Вода-вода. Тепловая энергия забирается из водоема и передается жидкому теплоносителю.
- Геотермальный теплонасос. Агрегат в качестве источника энергии использует грунт.
‘ >ТЕПЛОВОЙ НАСОС из кондиционера своими руками. Вопрос — проект как сделать дешёвый тепловой насос.
Наиболее дорогими устройствами являются геотермальные, а самыми дешевыми – «воздух-воздух». Основным показателем, который должен учитываться при выборе агрегата, является коэффициент эффективности СОР. Он отражает зависимость между полученной и затраченной энергией. Например, у воздушных насосов показатель коэффициента СОР в среднем составляет 3. Это говорит о том, что затрачивая 1 кВт энергии на работу, в отапливаемое помещение передается 3 кВт тепла.
Грунтовые и водяные системы отличаются более высокой эффективностью. Однако даже они способны поднять температуру теплоносителя максимум до 40 градусов.
В этом они существенно уступают традиционным теплогенераторам. Именно поэтому производители рекомендуют подключать к низкотемпературным отопительным контурам, например, теплым полам.
РекомендуемПодключение и установка дополнительного насоса в систему отопления
3 Простейший агрегат</span></h2>
Наиболее дешевым самодельным устройством станет тепловой насос из кондиционера. Желательно приобрести модель, оснащенную реверсивным клапаном. Благодаря этому кондиционер может работать на обогрев. В противном случае придется дорабатывать контур хладагента. Также при выборе кондиционера следует обратить внимание на показатель производительности агрегата по холоду.
Алгоритм изготовления простейшего теплонасоса имеет следующий вид:
- Снимается верхний кожух аппарата и демонтируется внешняя теплообменная камера. На этом этапе необходимо проявить осторожность, чтобы не повредить трубки с хладагентом.
- Затем нужно снять с вала наружную крыльчатку.
- Изготавливается бак из металла. Его длина должна соответствовать размеру теплообменной камеры, а ширина будет на 100-150 мм больше.
- Чтобы радиатор не обмерзал, предстоит увеличить его площадь. Для этого по краям устанавливаются дополнительные алюминиевые либо медные пластины, в зависимости от материала теплообменной камеры.
- Модернизированный радиатор устанавливается в бак, который нужно затем закрыть герметичной крышкой.
- На финальном этапе к штуцерам подключаются шланги отбора и подачи теплоносителя, подсоединяются циркуляционные насосы. После этого остается заполнить емкость и проверить ее на герметичность.
Если проверка прошла успешно, теплонасос запускается, а также настраивается водяной поток для получения максимальной эффективности.
‘ >Тепловой насос Просто и недорого 1РекомендуемРасчёт циркуляционного насоса для системы отопления
4 Геотермальная установка</span></h2>
Даже самодельный агрегат этого типа способен обеспечить показатель СОР равный 3. Однако затраты на его изготовление будут выше в сравнении с воздушной установкой.
4.1 Расчет теплообменника и грунтового контура</span></h3>
Изготавливаемый агрегат оснащен U-образными зондами, установленными в скважинах. Сначала предстоит рассчитать общую длину внешнего контура, а затем необходимую глубину и количество шахт. В качестве примера можно взять дом общей площадью в 90 м2 и высотой потолков 2,8 м. Строение расположено в средней полосе. Так как задача состоит в расчете теплонасоса, показатель тепловой нагрузки можно взять примерно – 8 кВт. Вертикальный зонд представляет собой две петли из труб. Они опускаются на дно скважины и заливаются бетонным раствором.
Интенсивность процесса теплового обмена между хладагентом и почвой зависит от типа грунта. Таким образом, 1 м2 вертикального зонда может получить следующее количество тепловой энергии:
- Подземные воды – 80 Вт/м.
- Каменистые почвы – 70 Вт/м.
- Глинистый влажный грунт – 50 Вт/м.
- Сухой грунт – 20 Вт/м.
Для извлечения из глинистой почвы 8 кВт тепла потребуется зонд длиной 8000/ 50 = 160 м. Чтобы распределить трубы по шахтам глубиной 20 м, необходимо сделать 8 сверлений почвы по 2 петли. Таким образом, общая протяженность трубопровода составит 8х20х4= 640 м.
Также потребуется рассчитать площади конденсатора и испарителя. В интернете встречается много различных формул, но чаще всего они не позволяют получить точный результат.
‘ >Тепловой насос Просто и недорого 2
При выборе теплообменников стоит воспользоваться следующими рекомендациями:
- Обращать внимание стоит на продукты известных производителей, например, Анвитэк или Alfa Laval.
- На официальном веб-ресурсе производителя можно заполнить специальную форму для выбора теплообменных камер или обратиться в фирменный магазин. Основными данными являются тепловая нагрузка на систему обогрева, а также температура на выходе и входе.
- После этого будет предложена подходящая модель. В характеристиках изделия можно найти и наиболее важную – площадь поверхности теплообмена.
Наиболее эффективными являются пластинчатые устройства, но они имеют высокую стоимость. Выгоднее использовать кожухотрубные агрегаты, изготовленные из медных трубок диаметром 12,7 или 9,5 мм. Указанную в паспорте площадь обмена необходимо умножить на коэффициент 1,1, а затем разделить на длину окружности трубопровода. В результате станет известен необходимый метраж.
4.2 Сборка теплонасоса</span></h3>
На первом этапе необходимо собрать грунтовый контур. Для этого предстоит выполнить простые, но трудоемкие земляные работы. Если есть возможность, то стоит заказать буровую установку. Расстояние между соседними шахтами должно составлять 5 м. После этого нужно сделать следующее:
- Между скважинами прокапывается неглубокая траншея для трубопровода контура.
- В каждую шахту опускаются по 2 петли, изготовленные из полиэтиленовых труб. После этого сверление заливается бетонным раствором.
- Все магистрали сводятся в одну точку соединения, и монтируется единый коллектор.
- Уложенные в грунте трубы утепляются и засыпаются землей.
Соединять магистрали следует в соответствии со схемой
Когда теплонасос будет смонтирован и подключен к электросети, систему следует заполнить фреоном. Однако сложно сразу сказать, какое количество хладагента потребуется, так как в схему были установлены дополнительные элементы – испаритель и конденсатор. Решить задачу можно, заправляя контур фреоном по давлению и температуре перегрева вещества.
Когда система будет заполнена, нужно включить циркуляционные насосы на минимальную скорость и запустить компрессор. Температурные показатели рабочих жидкостей контролируются с помощью термометров. Во время прогрева системы трубопроводы с фреоном могут обмерзать, а затем иней исчезнет.
Сделать теплонасос своими руками довольно сложно. Скорее всего, после запуска агрегата потребуется доработать его конструкцию, чтобы устранить мелкие неполадки. Чаще всего проблемы возникают из-за ошибок при сборке. Затратив определенное количество времени, домашний мастер сможет добиться положительного результата.
‘ >Самодельный тепловой насос. ТН проще некуда. Тепло земли!Фото Используемые источники:
- https://sovet-ingenera.com/eco-energy/teplovye-nasosy/teplovoj-nasos-svoimi-rukami-iz-starogo-xolodilnika.html
- https://izobreteniya.net/kak-sdelat-teplovoj-nasos/
- https://usamodelkina.ru/6822-teplovoy-nasos-dlya-otopleniya-svoimi-rukami.html
- https://x-teplo.ru/otoplenie/oborudovanie/teplovoj-nasos-svoimi-rukami.html
- https://oventilyacii.ru/otoplenie/izgotovlenie-teplovogo-nasosa-svoimi-rukami-dlya-otopleniya-doma.html
</ul></ul>
