Устройство газового котла и принцип его работы

<index>Газовый котел

Типы устройств и их строение

Газовый котел любой модификации имеет три обязательных элемента:

• арматура, посредством которой осуществляется подача топлива (газа);
• газовая горелка;
• теплообменник.

Следует отметить, что наиболее распространённым материалом для создания теплообменника является медь. Однако довольно часто встречаются модели газовых котлов, в которых данный элемент сделан из чугуна или стали.

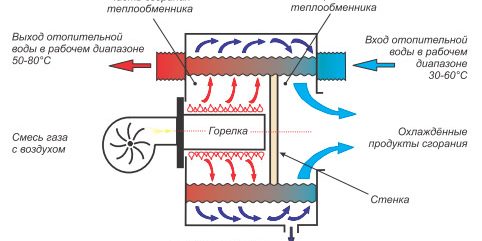

Принципиальная схема газового котла

Каждый современный настенный газовый котел дополнен циркуляционным насосом, предназначенным для перемещения теплоносителя, специальным предохранительным клапаном, расширительным баком, электронной системой управления. Помимо этого, устройство газовых котлов отопления оснащено также системами контроля и самодиагностики. Такое обилие специального и вспомогательного оборудования делает газовые котлы достаточно близкими к мини-котельным. А расчет мощности газового котла отопления, производимый перед установкой системы – показывает, что некоторые из этих дополнений способны увеличить эффективность.

При запуске котла в первую очередь начинает работать аппаратная часть. То есть, автоматически проверяется уровень температуры в помещениях – определяется, какое количество тепла необходимо системе.

Далее автоматикой запускается газовая арматура – топливо подается в систему. Одновременно зажигается искра в камере сгорания, и от нее загорается топливо. В теплообменнике происходит нагрев теплоносителя до нужного уровня. При помощи циркуляционного насоса нагретая вода перемещается по системе к радиаторам – где и отдает свое тепло. Так кратко можно описать принцип работы газового котла отопления с одним контуром.

Принцип работы газового котла

Однако в некоторых случаях котел может служить не только для отопления, но и для подачи горячей воды. Для того чтобы наладить в доме работу сразу двух систем, необходим двухконтурный газовый котел. Его основным отличием является наличие второго контура, который вполне может удовлетворять необходимости в горячей воде.

Рекомендуем к прочтению:Самый экономичный газовый котел отопления

Следует отметить, что контуры котла данного типа не могут работать одновременно. То есть, если вам понадобилось прогреть помещение, то в этот момент нагрев воды для ГВС будет приостановлен или будет производиться более слабо. Однако, по словам владельцев двухконтурных котлов, такие условия работы оборудования и схема не доставляют каких-либо неудобств.

Схема системы отопления и горячего водоснабжения от газового двухконтурного котла

Отвод дыма

Важно учитывать, что отопительная система, работающая на газу, вне зависимости от того, какие типы газовых котлов отопления установлены, требует непрерывного отвода дыма. Во многом организация отвода дыма зависит от того, какой именно камерой сгорания оснащен котел.

В случае если камера открытая и у вас газовые котлы отопления дымоходные – дым покидает камеру через специально смонтированную дымовую трубу.

Особенность камер такого типа – они для поддержания горения используют воздух непосредственно из помещения. Такая особенность работы оборудования требует качественной вентиляции.

Варианты установки дымохода

Закрытая камера сгорания работает несколько иначе. Дым выводится в трубу принудительно – при помощи мощного вентилятора, который установлен непосредственно в котле. В подобных системах труба для отведения дыма чаще всего делается из стали или чугуна. Наружу она выходит через наружную стену дома. Газовые котлы отопления без дымохода – хороший выбор.

Горелки газового котла

Горелка газового котла

Горелка – важный элемент, без которого схема отопления от газового котла просто невозможна. Сегодня на рынке можно найти модели котлов, оснащенные модулируемой горелкой, при помощи который вы сможете сэкономить некоторую сумму. Особенность такой горелки – в возможности регулирования уровня мощности пламени. То есть, вы сами контролируете, насколько интенсивным будет процесс горения.

Рекомендуем к прочтению:Бытовые газовые котлы отопления промышленного назначения

Процесс кон6троля может быть как ручным, так и автоматическим. В последнем случае газовые котлы отопления, принцип работы их сам поддерживает горение на определенном уровне. Конечно, многим покажется расточительным тот факт, что при модулируемой горелке горение должно быть постоянным. Однако, поскольку пламя поддерживается на заданном уровне (необходимом для поддержания определенной температуры), то в результате экономия топлива все же является весьма существенной. Примечательно, что модулируемая горелка может быть использована как в одноконтурных, так и в двухконтурных котлах.

Система защиты

Практически все модели современных газовых котлов обладают высокоэффективной системой защиты нескольких уровней. Прежде всего, в случае прекращения подачи газа происходит автоматическое закрытие электромагнитного клапана, который отвечает за поступление топлива в котел. Однако весомым недостатком является то, что клапан не открывается автоматически при восстановлении подачи газа. В таком случае повторный запуск котла следует выполнять вручную. Если же произошло отключение электропитания, то после его восстановления система запускается самостоятельно.

Современные модели имеют продолжительный ряд защитных функций. Одной из наиболее важных является предохранение системы от замерзания.

То есть, температура теплоносителя постоянно контролируется специальными датчиками. И в случае если она снизится до критической температуры – система самостоятельно запускает котел для прогрева теплоносителя. Еще одной крайне важной и полезной функцией является то, что для обеспечения качественной работоспособности система автоматически раз в определенный промежуток времени запускает циркуляционный насос и «прогоняет» теплоноситель. Таким образом — все элементы поддерживаются постоянно в рабочем состоянии.

Если же в системе возникла неисправность – информация об этом сразу же будет выведена на специальный экран, расположенный на блоке управления. Обнаружив неисправность и вызывая специалиста сервисного центра, следует непременно назвать ему код ошибки, который высветился на табло. Таким образом, мастер приедет, заранее зная о поломке – и сможет восстановить работоспособность системы в самое короткое время.

Газовые котлы являются достаточно экономичными – специальное оборудование позволяет сократить не только расход топлива, но и расчет газового котла отопления, расход электроэнергии, потребляемой системой, а кпд газового котла отопления – имеет приемлемый показатель.

</index>Главная / Паровые котлы

Паровые котлы (ПК) — комплекс технологического взаимосвязанного оборудования установленного для выработки пара из питательной воды используемого в различных отраслях: энергетика, жилищно-коммунальное хозяйство, металлургия, нефте-химия, медицина и строительство.

По сферам применения они подразделяются на промышленные парогенераторы большой мощности и бытовые, которые могут работать на разных видах топлива, в том числе, как утилизационные установки для выработки вторичных энергоресурсов от выбросов тепла промышленными предприятиями.

Паровой котел с горелкой и шкафом управления

Паровой котел способен вырабатывать пар 2-х видов: насыщенный и перегретый. Существующие агрегаты различают по давлению пара в МПа: низкого до 1.0, среднего в диапазоне от 1.0 до 10.0, высокого свыше 14.0, сверхвысокого от 18 до 20 и сверхкритического более 22.5.

Насыщенный широко применяется в устройствах жилищно-коммунального хозяйства, а перегретый из-за своих опасных свойств и высоких требований к применению – исключительно на объектах промышленного масштаба.

Для каких целей нужен пар

Знание того, где используется паровой котел и с какими режимами, позволяет эффективно выбрать оборудование.

ПК применяются в таких отраслях:

1. ЖКХ в центральном отоплении устанавливают модификации ПК низкого или среднего давления для парового отопления. Теплоноситель поступает либо непосредственно в сеть, либо через теплообменные аппараты подготавливает воду для центрального отопления и ГВС.
2. Промышленность применяет более мощные парогенераторы, вырабатывающие перегретый пар с повышенной теплоотдачей.
3. Энергетика, паровые котлы высокого давления участвуют в схемах генерации электроэнергии, передавая пар турбине.
4. Промышленность, ПК обеспечивают механическое движение производственных аппаратов.
5. Железнодорожный транспорт, ПК установлены на тепловозах.

Принцип работы парового котла

Для функционирования паровых котлов высокого давления используют химически обработанную воду, нагреваемую через пакеты экранных труб, под воздействием горячих уходящих газов, образующихся, как продукт от горения природного топлива.

С ростом температуры вода преобразуется в пар, поступающий на участок применения для передачи тепловой энергии или кинетической энергии струи.

Схематичное исполнение котла по выработке пара

Принцип работы:

1. Природная вода поступает на водоподготовку, где проходит очистку от взвешенных веществ и умягчается. Затем она подается в баках химочищенной воды и подаётся в агрегат с помощью питательных насосов для паровых устройств.
2. Прежде чем попасть в барабан питательная среда поступает через экономайзер – чугунное теплонагревающее устройство расположенное в хвостовой части агрегата для снижения температуры уходящих газов и повышения кпд парового котла.
3. Из верхнего барабана вода по необогреваемым трубам попадает в нижний барабан, а поднимается из него по подъемным конвективным трубам в виде пароводяной смеси.
4. В верхнем барабане проходит процесс его сепарации от влаги.
5. Сухой пар через паропроводы направляется к потребителям.
6. Если это парогенератор, то пар повторно проходит нагрев в пароперегревателе.

Устройство парового котла

Конструкцию ПК упрощенно можно представит, в виде емкости, где вода преобразовывается в пар. Она изготовлена из труб разного диаметра. Кроме трубной системы ПК имеет топочное пространство, в которой сжигают природное топливо.

Устройство парового котла и его конструктивные особенности, определяются видом топлива. Например, угольные топки оборудованы колосниками, на которых размещен горящий топливный слой, через них в топку поступает кислород.

Вверху топки установлен дымоход, создающий тягу в парогазовом тракте агрегата, чем поддерживается нормальный режим. Паровые котлы на газе имеют газовую или мазутную горелки.

Горячие уходящие газы, получаемые в процессе горения топлива, нагреваю воду до кипения, после этого с зеркала испарения начинает выделяться пар, поступающий потребителю, а дымовые газы через трубу уходят в атмосферу.

Главные конструкционные элементы паровых котельных связываются в одну целостную котловую систему с помощью гарнитуры, арматуры, циркуляционных насосов, КИПиА дымососов и вентиляторов.

Схема парового котлоагрегата

Схема движения теплоносителя

ПК устанавливаются в котельном зале, который может располагаться в отдельно стоящих, примыкающих и встроенных зданий нежилого назначения.

Обозначения по схеме:

1. Система топливоподачи газового парового котла, No1.
2. Устройство для горения — топка, No2.
3. Циркуляционные трубы,No3.
4. Зона пароводяной смеси, зеркало испарения,No4.
5. Направление движения питательной воды, NoNo5,6 и 7.
6. Перегородки, No8.
7. Газоход, No9.
8. Дымовая труба, No10.
9. Выход циркуляционной воды, из емкости парового котла, No11.
10. Слив продувочной воды, No12.
11. Подпитка котла водой, No13.
12. Паровой коллектор, No14.
13. Сепарация пара в барабане, NoNo15,16.
14. Водоуказательные стекла, No17.
15. Зона насыщенного пара, No18.
16. Зона пароводяной смеси, No19.

Типы паровых котлов

ПК классифицируются по нескольким параметрам и их надо знать, потому что от этого зависит, как работает паровой котел.

По видам сжигаемого топлива:

• газообразное топливо;
• паровые котлы на твердом топливе;
• жидкотопливные: мазут, солярка;
• электрическая энергия.

По назначению:

1. Котел утилизатор — участвует в схемах экономии топлива и переработки вторичного тепла, выбрасываемого в процессе производства или от уходящих газов на ТЭЦ.
2. Энергетические – паровые котельные участвуют в схеме генерации электроэнергии, как источник пара для турбин, работают с высокими расходом и параметрами пара.
3. Отопительные для центрального теплоснабжения и ГВС, на которые распространяются правила устройства и безопасной эксплуатации паровых и водогрейных котлов.
4. Промышленные – участвуют в производственных процессах предприятия.

Классификация паровых котлов по конструкции топки:

1. Камерные – используют пылевидное топливо.
2. Слоевые твердотопливные – сжигающие твердое топливо.

Водотрубные

Работа водотрубных котлов (ВК) характерна тем, что основной теплоноситель – питательная вода проходит по экранам, а топочные газы по межтрубному пространству. Достигая точки кипения, вода переходит в пар.

Эффективность парообразования зависят от схемы устройства экранных труб и типа циркуляции питательной воды, эти показатели учитывают, перед тем как рассчитать мощность. Самые применяемые схемы ВК — барабанные и прямоточные. Конструкция парового котла первого типа выполняется горизонтально или вертикально.

Типовая схема барабанного котла — топка ограниченная трубными экранами , пакеты которых внизу соединены коллекторами, а верх закреплен в верхнем барабане. Второй пучок котловых труб соединяет оба барабана ВК в один контур, работающий в зоне более низких температур.

Тепло от сгорания топлива через трубную систему передается конвекцией и радиацией воде, пароводяная смесь поступает в верхний барабан, где происходит сепарация пара от влаги.

Освобожденная вода в нижний барабан и топочные коллекторы. Скорость циркуляции внутреннего контура ВК зависит от его типа. Самые популярны на российском рынке котлы с естественной циркуляцией.

Производство паровых котлов выполняют на Бийском котельном заводе: ДКВР-2,5; 4; 6,5; 10; 20.

Жаротрубные

Газотрубные или жаротрубные котлы – это ВК «наоборот», то есть вода движется по межтрубному пространству, а уходящие газы в одной или нескольких трубах. Эти паровые котлы малой мощности остались в эксплуатации от довоенного периода 19 века.

Процесс получения пара:

1. Топка размещена непосредственно в трубной части котла, где протекает горение топливной смеси и образование дымовых газов.
2. Эти устройства ы изготавливаются с жаровыми или дымогарными трубами.
3. В первом процесс горения протекает прямо в трубе, для чего на входе устанавливают газомазутная горелка с вентилятором, способствующему равномерному сжиганию по длине топки.
4. В дымогарных трубах, топливо непосредственно не сжигают, а вода нагревается за счет нагретых дымовых газов.

Для этих котлов с давлением пара ниже 0.7 Мпа не распространяется правила устройства и безопасной эксплуатации паровых и водогрейных котлов. Котловая вода, движется по межтрубному пространству и нагреваясь превращается в пар, процесс завершается в верхней части котла и с помощью перепускного клапана пар переходит в магистраль.

Дизельные котлы имеют ограничение по температуре уходящих газов на выходе до 150 С. Это требование вызвано необходимостью технологического обеспечения тяги в дымовых трубах. Этот факт снижает мощность котлов — порядка 400 кВт, с давлением пара до 10 кгс/см2.

Чугунные секционированные

Котлы с чугунными пакетами или секциями широко распространены в сетях отопления и ГВС. Конструкция таких агрегатов имеет преимущества из-за возможности быстрой сборки или демонтажа, а также простого увеличения мощность котла путем добавления секций.

Эксплуатация паровых котлов при удачной конструкции, имеет существенный недостаток, в случае поломки одного пакета, придется демонтировать все секции агрегата.

Для владельцев котлов не требуется разрешительных документов, поскольку на них не распространяются правила устройства и безопасной эксплуатации паровых и водогрейных котлов.

Эти котлы эффективные, и быстро разогреваются, поскольку топочная камера образуются непосредственно внутренними поверхностями секций.

Блоки хорошо противостоят коррозионным процессам в агрессивной среде дымовых газов и обладают повышенной теплопроводностью, но не способны работать при высоких параметрах пара, максимальные показатели по давлению менее 100 кПа, по мощности не более 200 кВт, паропроизводительность – до 4,3 т/час, расход твердого топлива — 300 кг/ час.

Прямоточные

Прямоточные паровые агрегаты относятся к вертикальным паровым котлам и сконструированы так, чтобы вода в экранных трубах принудительно выполнила только один цикл и при этом полностью перешла в парообразное состояние, поэтому в этих типах парогенераторах кратность циркуляции равняется 1.

Такие котлы конструктивно намного проще и не требуют сложной автоматики процесса горения. Они энергонезависимы и не могут обходиться без питательного насоса, поэтому намного взрывоопаснее циркуляционных котлов, при том, что их тепловая эффективность и производства пара невысоки.

Прямоточная установка

В прямоточном агрегате движение воды происходит благодаря гравитационной конвекции, поскольку вода тяжелее пара. В последнее время, для устройств, наработавших нормативный ресурс, для снижения нагрузки выполняют перевод паровых котлов в водогрейный режим.

Особенности работы одновиткового ПК:

1. Топка выполнена из труб, которые обогреваются дымовыми газами.
2. В нижнюю часть водяного контура нагрева поступает котловая вода, а из противоположной верхней отбирается сухой пар.
3. В экономайзере поступающий теплоноситель подогревается до температуры насыщения, а в экранных трубах и перегревательном контуре – происходит дальнейший рост параметров пара до проектных значений.
4. Эти поверхности не имеют четкого разделения между собой, а геометрия их зависит от проектной нагрузки агрегата. С уменьшением температуры уходящих газов и увеличения скорости котловой воды границы экономайзера и испарителя смещаются, а длина соответственно растет и наоборот.
5. Паропроизводительность ограничена ростом гидравлических сопротивлений и не может быть более 10 т/ч. Для более мощных котлов, требуется многовитковые конструкции агрегата.

Паровые БМК

Блочно-модульная котельная (БМК) изготовленная в виде компактного модуля с полным набором вспомогательного оборудования.

Она предназначена для отопления и ГВС, а также выработки пара на технологические нужды предприятий, расположенных в районах с энергодефицитом. БМК не требует постоянного участия оперативного персона, а в случае аварийной ситуации срабатывает защита с сигнализацией.

Работа агрегата полностью автоматизирована: датчики следят за внутренней температурой помещения, данные передаются на пульт управления, где происходит корректировка работы БМК.

Блок может оперативно подключаться к действующей системе отопления в качестве независимого аварийного источника тепловой энергии.

Транспортировка к месту монтажа БМК выполняется в полной заводской готовности и с дымовой трубой, на месте ее только подключают к действующим инженерным сетям. Такая заводская сборка сводит к минимуму монтажно-наладочные работы и повышает КПД установки до 93%.

Схема обвязки парового котла

Схема обвязки. Источник фото: strangely.ru

Типовая схема обвязки ПК зависит от типа парогенератора и его рабочих параметров.

Для систем центрального теплоснабжения системы жилищно-коммунального хозяйства типовая схема состоит:

1. Парогенератор.
2. Деаэратор.
3. Умягчитель по схеме химической очистки.
4. Дозатор и бак реагентов.
5. Ресивер.
6. Регулируляторы давления.
7. Насос подачи питательной воды в котел.
8. Насос подачи воды из деаэратора в ресивер.

В конструкцию котла также могут входить:

• пароперегреватель — для повышения температуры насыщенного пара;
• сепаратор пара и внутрибарабанные устройства — для удаления влаги из пара.

Как правильно эксплуатировать

Паровые котлы относятся к объектам повышенной опасности, поэтому многими нормативными документами котлонадзора, проектом установки, технической документацией завода-изготовителя и правилами устройства и безопасной эксплуатации паровых и водогрейных котлов закреплены требования по безопасной эксплуатации таких сосудов, которые обязаны выполнять ответственные должностные лица и обслуживающий персонал.

Безопасная эксплуатация начинается с химической водоподготовки воды, которая имеет важное значение для технического обслуживания современных парогенераторов и котлов. Минеральные соли, содержащиеся в природной воде, при температуре выше 70 оС, образуют накипь на внутренних поверхностях труб.

Это приводит к ухудшению теплопередачи от дымовых газов к питательной воде, она перестает охлаждать трубы, которые перегреваются, перегорают в следствии чего, образуется разрыв стен, резкое падение давления во внутреннем контуре агрегата, мгновенное парообразование перегретой воды и взрыв котла.

Уровень очистки сырой воды зависит от источника водоснабжения и устанавливается специалистами в проекте водоподготовки котлоагрегата, где описаны не только режимы, но и схема подключения с необходимым оборудованием.

Управление котлов бывает ручным и автоматизированным. Современные ПК без автоматики и защиты безопасности к эксплуатации не допускаются. Ручное управление с защитой безопасности допускаются только в маломощных угольных котлах низкого давления.

Структура управления котла:

1. Устройства розжига и отключения горения топлива.
2. Регулирования расходов: топливо, воздух и вода.
3. Сбор и анализ данных работы ПК.
4. Система аварийной остановки котла.

Обслуживание

Ремонт и обслуживание паровых котельных выполняется в соответствии с законодательными нормами и рекомендациями заводов-изготовителей промышленных паровых котлов, строго по отраслевым и производственным инструкцияма, а также согласно правилам устройства и безопасной эксплуатации паровых и водогрейных котлов.

Техобслуживание ПК в общем случае включает следующие виды работ:

1. Плановые осмотры работоспособности котельного оборудования, по графику.
2. Определение нарушений работы котла: перегревы, возгорания, засорения.
3. Устранение нарушений правил пожарной безопасностм и условий препятствующих безопасной эксплуатации.
4. Проверка целостности парогазовых систем с последующим устранением неисправностей в арматуре.
5. Проверка питательной системы котлоагрегата.
6. Проверка плотности газовоздушного тракта и отсутствие несистемных шумов в топке.
7. Профосмотр и проверка вспомогательного оборудования.
8. Проверка работы КИП и А, дифманометров, систем безопасности и аварийной сигнализации.
9. Контроль за работой насосов, дымососов, вентиляторов и проверка их блоков управления.
10. Проверка работы электрооборудования и автоматики защиты.
11. Проверка работы гарнитуры котла.
12. Проверка работы водоподготовительных устройств и деаэратора паровой котельной.

Российский рынок имеет достаточно предложений, как от отечественных, так и от зарубежных производителей современных паровых котлов, выбор определяется техническим заданием на проектирование, чтобы специалисты смогли подобрать оптимальные варианты оборудования.

В настоящее время все больше и больше владельцев частных домов, коттеджей стараются добиться независимости от источников центрального энергоснабжения. Если с электричеством этот вопрос не актуален и проблематичен в силу технической сложности, то с отоплением жилых домов ситуация намного проще. Автономное газовое отопление популярно среди жителей частного сектора, однако в тех условиях, когда централизованная подача газа отсутствует, на первый план выходят твердотопливные котлы.

Отопительные приборы этого типа сегодня переживают второе рождение. Привычные для всех нас печи и камины, используемые в былые времена для отопления жилых домов, сегодня уступают место высокотехнологичному котельному оборудованию.

Схема отопительного котла, устройство твердотопливного котла в нынешнем виде позволяют понять не только принцип действия отопительных приборов этого типа, но и оценить по достоинству огромные возможности подобной техники. Принцип действия твердотопливных котлов во многом является ключевым аспектом, на который сегодня обращает внимание потребитель. Для того, что бы с максимальной пользой использовать систему автономного отопления, следует разобраться в двух моментах:

• из каких элементов и деталей состоит твердотопливный котел;
• какова принципиальная схема работы твердотопливного котла.

Читайте также: принцип работы газового котла.

Эксплуатация твердотопливных котлов. Новые возможности

В отличие от газового и электрического отопления, используя систему отопления дома твердотопливным котлом, требует от владельцев жилья больших физических усилий и соответствующей технической подготовки. Имея существенные технические и бытовые ограничения, твердотопливные котлы обладают одним неоспоримым преимуществом в сравнении с газовыми отопительными приборами, не говоря уже об электричестве. Отопительный котел на твердом топливе является на 80-90% энергетически независимым устройством. Достаточный запас ископаемого топлива, дров или пеллет позволит вам всю зиму не только спокойной обогреть собственный дом, но и обеспечить себя горячей водой.

Система отопления, подключенная к твердотопливному котлу, мало зависит ни от перебоев с электричеством. Ей не страшны перепады с рабочим давлением в газовой магистрали. Стоимость топлива и наличие свободного доступа к нему, обеспечат нормальную и бесперебойную работу всего отопительного оборудования в доме. Управление твердотопливным котлов позволяет эксплуатировать агрегаты в любых режимах работы, обеспечивая тем самым безопасность и комфорт обитателям жилого дома.

Отечественные производители, зарубежные компании, специализирующиеся на выпуске котельного оборудования сегодня предлагают потребителю качественно новый продукт. Твердотопливный котлы, которые используются для бытовых и промышленных целей имеют более высокий КПД. Сегодня это параметр достигает значений 90%.

Для справки: старые твердотопливные котлы в традиционном исполнении обладали КПД в 70-80%. Низкая энергоэффективность отопительной техники старого поколения приводила к значительному перерасходу топлива и к существенным потерям тепловой энергии.

Конструктивные новшества и «ноу-хау» в сфере практического применения различных энергоресурсов, позволили существенно расширить эксплуатационные возможности отопительной техники. Огромная мощность является одним из основных преимуществ котлов на твердом топливе. На порядок увеличилась рентабельность современных моделей твердотопливных котлов. Существенно повысилась безопасность эксплуатации котельного оборудования этого вида.

Двухконтурный твердотопливный котел способен обеспечить обогрев больших и просторных помещений. К тому же, практически все модели котлов рассчитаны на обеспечение жилых объектов ГВС.

Конструктивные особенности устройства твердотопливных котлов

Традиционный твердотопливный котел представляет собой, в нашем понимании, отопительный агрегат, способный работать на любом твердом топливе. Принцип действия котла элементарный. Поступившее в камеру сгорания топливо в процессе сгорания выделяет в большом объеме тепловую энергию, которая нагревает теплоноситель. По аналогичному принципу было организовано в старину печное отопление, только вместо жидкого теплоносителя использовался горячий воздух.

Существенными минусом традиционной модели твердотопливного котла является то, что часть тепла, получаемого при сгорании топлива, просто уходит в атмосферу через дымоход. Рассмотри принципиальную схему устройства твердотопливного котла. Устройство котла – это конструкция, собранная из различных модулей в единый стальной корпус. Основными конструктивными элементами отопительного оборудования этого типа являются:

• камера сгорания (топка, оборудованная дверцей);
• теплообменник (стальной или чугунный);
• прочистной люк;
• колосники (решетка);
• терморегуляторы;
• предохранительный клапан.

Показанный на рисунке традиционный твердотопливный котел нового поколения оснащен всеми необходимыми для нормальной работы приспособлениями, механизмами и элементами.

Топочная камера – процессы, протекающие в ней

Одним из первых элементов, с которым приходится познакомиться в первую очередь, является топка котла. Именно суда закладывается уголь, торф, брикеты или дрова, и именно здесь происходит основной процесс —  сжигание топлива. Весь процесс можно разделить на три этапа, подсушка топлива, окисление и получение горючего газообразного вещества, которое уже выполняет основную нагревательную функцию в процессе горения.

В камере сгорания загруженное топливо равномерно распределяется на колосниках, которые специально установлены под наклоном.

Для справки: следует отметить, что от того, насколько плотно загружена топливом камера сгорания и как работает вытяжка, зависит эффективность работы котла. При полной загрузке топочной камеры и нормальной подаче воздуха, топливо должно сгорать полностью, выделяя в процессе горения максимальное количество килокалорий. Соотношение полезной подачи к мощности котла является ключевым моментом во время эксплуатации твердотопливного котла.

Процессы, протекающие в камере сгорания, определяют и вид котельного оборудования. Горение может осуществляться обычным способом, благодаря пиролизу или длительно, сверху вниз. В каждом случае достигается определенный тепловой эффект, который и определяет сферу применения твердотопливного котла, каким образом организовано отопление дома.

Теплообменник — его функция

Следующий по значимости конструктивный элемент твердотопливного котла  —  теплообменник. Устройство представляет собой чугунную или стальную конструкцию, в которой происходит передача тепловой энергии от продуктов горения на теплоноситель. В традиционном исполнении теплообменник изготавливается в виде бочки, через которую проходят цельнотянутые котловые трубы. Разогретые газы, проходя по трубам, нагревают котельную воду, циркулирующую внутри контура теплообменника.

Важно! Интенсивность прохождения газов по дымогарным трубам регулируется положением дымососа. Интенсивность циркуляции воды в теплообменнике зависит от работы насосной станции. Теплообменники обязательно имеют толстый слой теплоизоляции, предохраняющей основной корпус котла от перегрева.

Поступление воды в теплообменник происходит через впускной коллектор, тогда как выход разогретого теплоносителя наоборот, осуществляется через выпускной коллектор. На каждом из коллекторов стоят датчики температуры теплоносителя. Домашнее отопление в доме твердотопливным котлом, схема подключения которого мало чем отличается от традиционной и общепринятой процедуры, может в каждой ситуации иметь некоторые конструктивные отличия.

Стальные теплообменники в отличие от чугунных изделий, больше подвержены коррозии, в то же время успешно справляются с передами температур. Стоимость таких устройств значительно меньше в сравнении с чугунными теплообменниками. Последние обладают высокой теплоемкостью, менее подвержены коррозии.

Конструктивные разновидности систем

Если не рассматривать традиционно используемое печное отопление, существующих на сегодняшний момент видов твердотопливных котлов не так уж и много. Основное различие между существующими моделями котлов заключается в способе подачи топлива. Дешевые агрегаты предназначены для ручной подачи топлива. В дорогих моделях для работы твердотопливного котла используется автоматическая подача топлива в топочную камеру.

Способ подачи топлива в основном определяет и принцип действия котла. Уголь, брикеты или дрова загружаются в топку и поджигаются. Нагреваемая до необходимо температуры вода в теплоносителе расходится по трубам, отапливая жилые помещения.

На заметку: однако, есть одно но! Топливо быстро сгорает и приходится снова заниматься загрузкой котла топливным сырьем. Время, которое необходимо для полного сгорания топлива ограничивается 2-8 часами, в зависимости от модели котла и его мощности. К тому же, приходится попутно убирать из подтопочной камеры золу, остатки несгоревшего топлива. Для нормальной работы котла постоянно требуется подкидывать в топку все новые и новые порции топлива.

Автоматическая подача топлива решила проблему с работой твердотопливных котлов наполовину. Требовалось принципиальное техническое решение. Для отопления с твердотопливным котлом  оптимальным выходом из создавшейся ситуации стало возможность использования тепловых генераторов, которые еще называются твердотопливные котлы длительного горения.

На практике такой вид отопительной техники принято делить на два типа:

• пиролизные отопительные котлы;
• твердотопливные котлы верхнего горения.

Способ загрузки в оборудовании этих видов остался принципиально тот же, только стал продолжительнее по времени и более трудоемкий. В качестве компенсаций потраченных усилий, во время работы котел создает максимально возможный тепловой эффект. Несмотря на трудность и сложность загрузки, в этих моделях происходит практически полное сжигание топлива, что значительно уменьшает количество загрузок и расход топлива.

Для пиролизных котлов процесс работы выглядит следующим образом. При отсутствии кислорода процесс горения в камере замедляется. Топливо полностью выгорает, а получаемый в результате тления, коксовый газ является вторичным топливом. Обогащенное кислородом газообразное вещество в процессе сжигания выделяет дополнительные калории тепловой энергии. Налицо высокий КПД, рентабельность и эффективность оборудования при эксплуатации.

В последнее время получил распространение обогрев жилых зданий твердотопливными котлами верхнего горения. Принципиально схема работы выглядит несколько иначе, в сравнении с традиционными моделями. Здесь пламя распространяется сверху, а не снизу, как мы обычно привыкли видеть. Горение топлива происходит постепенно, сверху вниз. В тот момент, когда верхний слой топлива подвержен интенсивному горению, нижние слои остаются нетронутыми. По мере сгорания каждого слоя топлива, воздух вместе с горючими газами опускается вниз. Этот процесс может происходить очень долго, в некоторых моделях время сгорания одной закладки может составлять 8-12 часов.

На заметку: некоторые модели твердотопливных котлов верхнего горения в поддерживающем режиме работы могут давать тепло от одной загрузки на протяжении суток и более.

Другие важные элементы конструкции — их роль в работе всей отопительной системы

Схема любого твердотопливного котла не мыслима без регулятора тяги. Данное устройство обеспечивает механическое воздействие на заслонку в дымоходе в процессе включения или отключения агрегата. Показать работу регулятора тяги можно с помощью простого рисунка.

Благодаря работе этого приспособления осуществляется автоматическая регулировка подачи воздуха в камеру сгорания, температуры нагрева теплоносителя.

Для справки: Установка регулятора выполняется при первом пуске котла, установив положение в соответствии с заданными параметрами. В полузакрытом положении при температуре 65С, в открытом положении заслонки, регулятор соответствует максимальному значению температуры в 90С.

Многие агрегаты, особенно большой мощности, устанавливаются вместе с буферной емкостью, которая является обязательно при обвязке твердотопливной техники с газовыми котлами в единую систему. Такое приспособление представляет собой расширительный бак, куда поступает теплоноситель. Буферная емкость в данном случае выполняет две функции, гидроразделителя и теплового аккумулятора. В результате остывания котла после выключения, вода из теплового аккумулятора расходится по радиаторам отопления, поддерживания необходимую температуру. Быстрое остывание твердотопливного котла практически невозможно, из-за того, что буферная емкость играет роль аккумулятора тепла.

Вместе с буферной емкостью котлы оснащаются термостатическим клапаном. Прибор используется для предохранения системы от перегрева. Контур охлаждения, оснащенный термостатическим клапаном, обеспечит подачу холодной воды внутрь при первых сигналах перегрева теплоносителя.

Для розжига в твердотопливных котлах современных моделей применяются различные газовые горелки. Такие устройства обычно работают на сжиженном газе, который храниться в специальном резервуаре. Розжиг топлива в камере сгорания за счет использования газовой горелки происходит за считанные секунды. В эксплуатации и в обслуживании такие горелки просты и надежны.

Заключение

Ознакомившись с устройством и схемой твердотопливного котла, узнав принцип действия некоторых видов котельного оборудования на твердом топливе, можно смело приступать к созданию в собственном доме своей автономной системы отопления. Выбор котла особой сложности не представляет. Основная тяжесть и трудности, с которыми придется столкнуться в дальнейшем – это уже сам монтаж оборудования, подключение и подготовка к пуску.

Грамотный и квалифицированный подход на каждом этапе позволит вам добиться желаемого результата.

</ul>

Устройство газового котла для отопления дома основано на выработке тепловой энергии и передаче ее теплоносителю. Передвигающаяся по системе вода попадает в радиаторы, которые расположены по всему помещению. Используются такие котлы на дачах и в частных домах, где часто отсутствует центральное отопление, поэтому газовое оборудование берет на себя функцию обогрева жилья.

1 Разновидности газовых котлов</span></h2>

Устройство газовых котлов отопления при разных модификациях имеет похожее строение, но каждая разновидность имеет некоторые особенности. В зависимости от принципа работы существует много видов приборов. Общая классификация газовых агрегатов выглядит следующим образом:

1. 1. Напольные и настенные. Первые отличаются большой мощностью, поэтому находят применение в промышленных предприятиях. Настенные виды устанавливаются в квартирах и частных домах. Приборы имеют компактный внешний вид и хорошо смотрятся на стене.
2. 2. Атмосферные и турбированные. Принцип работы атмосферных агрегатов основан на поступлении естественной тяги. Дальше воздух выходит через дымоход. Турбированные снабжены вентилятором, встроенным в конструкцию. Через него ведется принудительное поступление воздуха.
3. 3. Одноконтурные и двухконтурные. В первом случае котел, работающий на обогрев помещения, не может вести подачу горячей воды на другие нужды. Двухконтурный агрегат работает в 2 направлениях одновременно.
4. 4. С электронным и пьезокерамическим поджигом. При первом варианте топливо зажигается автоматически. Во втором случае необходимо нажать кнопку, чтобы включить устройство.

‘ >Газовый котёл (ПРИНЦИП ДЕЙСТВИЯ)РекомендуемПринцип работы двухконтурного газового котла

2 Принцип работы оборудования</span></h2>

Котлы функционируют в автоматическом режиме. Порядок работы следующий:

1. 1. При низкой температуре термостат дает команду на включение оборудования.
2. 2. Включается насос.
3. 3. Нагретый теплоноситель поступает в систему.
4. 4. Котел остается включенным до достижения заданной температуры.
5. 5. Затем отключается и находится в ожидании.
6. 6. Как только температура понизится ниже определенного уровня, снова происходит включение.

В некоторых конструкциях теплоноситель, движение которого не зависит от температуры, разносится по системе благодаря циркуляционному насосу. В двухконтурном котле расположен трехходовой клапан, не пропускающий жидкость в контур, отвечающий за горячее теплоснабжение.

Движение воды идет по замкнутому контуру. В прочистке система нуждается редко, потому что на внутренней гладкой поверхности осадок не формируется.

Зная устройство газовых котлов и принцип их работы, важно правильно задать программу. Все остальное выполняется в автоматическом режиме.

РекомендуемУстройство, виды и принцип работы газовой горелки

3 Устройство агрегата</span></h2>

Чтобы понять, как устроен газовый котел, необходимо ознакомиться с инструкцией, посмотреть чертеж, где представлена фронтальная проекция разреза аппарата, дающая наглядное представление о конструкции оборудования.

‘ >Внутреннее устройство газового котла

Агрегат состоит из следующих узлов:

• горелка;
• теплообменник;
• расширительный бачок;
• система автоматики.

Устройство настенного газового котла состоит из тех же элементов. Внутри него находится камера сгорания.

Теплоноситель расположен над горелкой. В качестве него может использоваться антифриз или вода. Если котел одноконтурный, то теплоноситель разносится по батареям и обогревает помещение. Холодная вода опять поступает в котел, нагревается, и цикл повторяется.

В двухконтурном котле имеется 2 горелки. Они зажигаются автоматически и работают одновременно.

РекомендуемУстройство и принцип работы газового конденсационного котла

3.1 Газовая горелка</span></h3>

В этом месте идет смешивание воздуха с газом. Затем смесь поступает в сопла, где и происходит горение. Существует несколько классификаций таких горелок. По засасыванию воздуха они разделяются на 2 вида:

1. 1. Атмосферные. Основаны на принципе действия закона Бернулли. Пониженное давление в газовой струе способствует засасыванию воздуха. Преимущества заключаются в простоте конструкции и бесшумности работы. К недостаткам относится низкая мощность горелки и открытая камера сгорания.
2. 2. Надувные. Здесь нагнетание воздуха ведется вентилятором. Достоинства и недостатки обратные: горелка обладает большой мощностью, она закрытого типа, но шумит при работе и имеет высокую цену.

Существует и другая классификация. По ней горелки разделяются еще на 3 вида:

1. 1. Одноступенчатые. Их теплопроизводительность фиксированная, а принцип работы идет в режиме «стоп-старт». Учитывая, что функционируют они в условиях больших температурных перепадов, срок службы их ограничен.
2. 2. Двухступенчатые. Они рассчитаны для работы в 40%-м и полном режиме. В первом случае обеспечивается плавный запуск горелки, что создает ей щадящие условия.
3. 3. Модулированные. Режим работы горелки лежит в диапазоне 10−100%. Она постоянно функционирует с нужной мощностью, что обеспечивает экономный расход топлива.

‘ >Современный газовый настенный котел — устройство

3.2 Виды теплообменников</span></h3>

Срок службы теплообменника зависит от применяемого материала. Использоваться может 2 варианта:

1. 1. Чугун. Срок службы литого теплообменника, изготовленного из чугуна, составляет 25 лет благодаря большой толщине стенок. Сплав слабо поддается коррозии. К недостаткам относится большой вес и хрупкость, поэтому изделия нельзя подвергать ударам и воздействию резких перепадов температур, т. к. все это может вызвать образование трещин. Для настенных котлов чугун не применяется.
2. 2. ­Сталь. Срок эксплуатации таких теплообменников составляет 15 лет. Изделия имеют небольшой вес, но, из-за небольшой толщины стенок быстро прогорают, а сам материал подвержен коррозии. Хорошим вариантом является нержавейка, но устанавливается она только в моделях премиум-класса.

К дорогостоящим теплообменникам относятся стальные конструкции, которые внутри имеют медное покрытие, а снаружи покрашены термостойкой краской.

‘ >Принцип работы двухконтурного котла

3.3 Расширительный бачок и система автоматики</span></h3>

Отопительная система полностью заполняется водой. Если образуется пустое пространство, это становится понятным по журчанию движущейся жидкости. Попавший внутрь воздух вытесняется через расширительный бачок. При заливке антифриза в процессе нагрева возможно увеличение теплоносителя в объеме. Эти излишки также попадают в расширительную емкость.

Устанавливается 2 вида системы автоматики:

1. 1. Рабочая. Она отвечает за функционирование котла — занимается его включением и выключением, контролирует мощность нагрева. В современном оборудовании также устанавливается погодозависимая автоматика, самостоятельно регулирующая работу агрегата при изменении наружной температуры.
2. 2. Автоматика безопасности. На вводе в горелку устанавливается электромагнитный клапан. К нему подключены датчики тяги, перегрева воды и пламени горелки. Часто в котлах имеется запальник. В таком случае устанавливается еще и термопара. Суть ее работы — в блокировке запальника при его затухании. Все остальные датчики выполняют отведенную им роль — отключают подачу газа при отсутствии тяги, перегреве горелки или затухании пламени.

В частном секторе или квартирах часто устанавливаются газовые котлы. Их устройство и принцип работы подробно расписан в прилагающейся к устройствам документации.

Главное — определиться с подбором мощности. Зная квадратуру отапливаемой площади, несложно будет сделать правильный выбор оборудования.

‘ >Настенные газовые котлы: устройство и принцип работыФото Используемые источники:

• https://otoplenie-doma.org/princip-raboty-gazovogo-kotla-otopleniya.html
• https://kotle.ru/parovye-kotly/ustrojstvo-parovyh-kotlov
• https://znatoktepla.ru/kotly/tverdotoplivnie/shema-otopleniya-ot-tverdotoplivnogo-kotla.html
• https://oventilyacii.ru/otoplenie/ustrojstvo-gazovogo-kotla-i-printsip-ego-raboty.html
