Приветствую всех моих читателей и читательниц! Я уже ранее писал статьи об алюминиевых и биметаллических радиаторах, а также о конвекторах для водяного отопления. В этой статье я решил рассказать вам о регистрах, стальных и чугунных радиаторах. С чугунными радиаторами и регистрами знакомы практически все, а вот стальные радиаторы на нашем рынке все еще встречаются редко. Начнем по традиции от простого к сложному, а самым простым отопительным прибором является регистр из стальных труб.
Регистры из стальных труб.

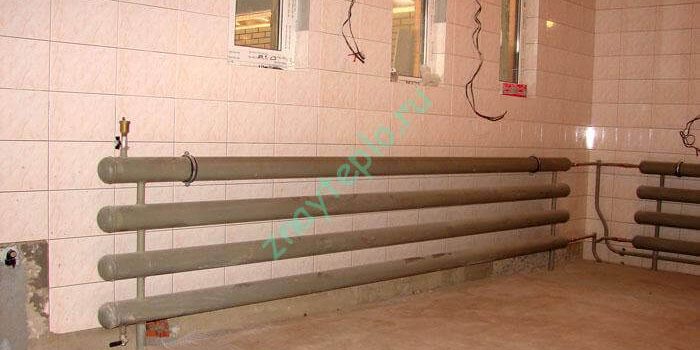

Регистр — это несколько стальных труб (от 3 до 5) сваренных между собой. Для изготовления регистров применяются стальные трубы диаметром от 40 до 100 мм, которые при помощи перемычек свариваются между собой. Чаще всего люди, владеющие навыками сварки, делают их сами. Теплоотдача таких приборов рассчитывается как суммарная теплоотдача труб, из которых они сварены. При высоте потолков до 3 метров для одного метра трубы справедливы следующие цифры:
| Диаметр трубы, мм | 76 | 89 | 110 | 133 |
| Обогреваемая площадь, кв. м. | 1,2 | 1,4 | 1,7 | 2,0 |
Главная особенность систем отопления на основе регистров — большой объем теплоносителя. Котел должен справляться с таким объемом воды. Для выбора котла по объему теплоносителя существует приближенное соотношение не более 20 литров на 1 кВт мощности. Для расчета объема системы придется решать задачу из курса геометрии на определение объема цилиндра. Стоит сказать, что и сильно мощный котел тоже использовать нельзя. При недостаточном расходе теплоносителя котел будет закипать, что может привести к аварии и даже к взрыву.
Чугунные радиаторы отопления.
Эти отопительные приборы хорошо знакомы всем жителям бывшего СССР. Тяжелые, страшные, с маленькой теплоотдачей, но очень долговечные. Они без проблем могут простоять несколько десятков лет и часто единственной причиной их замены является то, что они кошмарно выглядят. Но времена меняются, теперь чугунный радиатор может быть сделан в любом нужном клиенте дизайне. Есть дорогие напольные радиаторы в стиле «под старину». Цена них может больше 30 тысяч рублей за прибор. Имеются и относительно дешевые экземпляры, которые на вид практически не отличаются от алюминиевых или биметаллических. Итак, перечислю основные параметры «советских» чугунных радиаторов типа МС-140 М ниже:
- Номинальный тепловой поток секции (теплоотдача) — 160 Вт.
- Вес 1 секции — 7 кг.
- Максимальная температура теплоносителя — 130 ºС.
- Диаметр резьбы — 1,25 дюйма.
- Межцентровое расстояние — 500 мм.
- Объем теплоносителя в секции — 1,45 литра.
Остальные технические характеристики вы можете прочитать в паспорте на этот тип радиаторов. А теперь, для сравнения запишу характеристики современных чугунных радиаторов Konner Modern 500:
- Номинальный тепловой поток секции (теплоотдача) — 150 Вт.
- Вес 1 секции — 4,9 кг.
- Максимальная температура теплоносителя — 130 ºС.
- Диаметр резьбы — 1,25 дюйма.
- Межцентровое расстояние — 500 мм.
- Объем теплоносителя в секции — 0,9 литра.
Как видно из сравнения параметры теплоотдачи остались примерно теми же, но при этом уменьшились объем теплоносителя и вес секции. Вес снижен из-за меньшей толщины чугуна, что естественно сказывается на сроке эксплуатации. Главным плюсом современных радиаторов является их более эстетичный внешний вид, а в остальном все осталось также.
Стальные радиаторы отопления.
Это достаточно редкий для РФ и СНГ вид отопительных приборов, но в странах Европы они распространены очень широко. Они бывают следующих видов:
- Панельные стальные радиаторы — теплоноситель в таких радиаторах циркулирует внутри специальных плоских панелей. Таких панелей может быть одна или две. Они представляют из себя готовые изделия, которые не делятся на секции. Их характеристики зависят от геометрических размеров и количества панелей в составе радиатора и приводятся в паспортах или каталогах на конкретные модели. Панельные радиаторы могут быть с боковым или нижним подключением, а также могут комплектоваться термостатической головкой для поддержания постоянной температуры в комнате.
- Трубчатые стальные радиаторы — состоят такие приборы из трубчатых секций сваренных между собой. Трубчатая секция может состоять из нескольких труб (от 2 до 6). От этого будет зависеть их тепловой поток, объем теплоносителя, вес и монтажная глубина. Они также могут быть с боковой и нижней подводкой, кроме этого они могут быть высотой до 2 метров, что позволяет сделать их них своеобразный элемент интерьера.
Оба вида стальных радиаторов рассчитаны на давление 10 атмосфер. Это не значит, что при этом давлении радиатор будет разрушен давлением, но превышение этого давления может вызвать уменьшение срока службы радиатора. Теперь поговорим о номинальном тепловом потоке стальных радиаторов. Невозможно посчитать номинальный тепловой поток секции панельного радиатора, потому что у него нет секций. Но для примера скажем, что у двухрядного панельного радиатора длинной 1000 мм и высотой 500 мм номинальный тепловой поток равен 1900 Вт. Это примерно равно теплоотдаче десятисекционного биметаллического радиатора. А вот трубчатые стальные радиаторы по теплоотдаче резко хуже (например, 6-трубная секция высотой 500 мм имеет теплоотдачу 100 Вт), что делает их установку достаточно дорогим удовольствием.
Резюме статьи.
Если вам не важен внешний вид, а важно чтоб радиатор служил вам долгие годы, то вам нужны старые добрые чугунные радиаторы типа МС-140 М. Для остальных случаев есть современные чугунные радиаторы, которые на вид неотличимы от алюминиевых. Из стальных радиаторов можно выбрать двухрядные панельные, а вот использовать трубчатые радиаторы зачастую невыгодно. На этом все, пишите свои вопросы в комментариях и кликайте кнопки социальных сетей
Новости компаний
- 24.02.2020Двухэтажные каркасные дома — современные тренды в строительстве
- 18.02.2020Использование стальных и нержавеющих емкостей
- 11.02.2020Картонные уголки для товаров плюсы и минусы
- 04.02.2020Основные виды металлообработки
- 29.01.2020Как происходит строительство птицефабрик и свиноферм под ключ
События отрасли
- Производство складских стеллажей
- Ремонт офисов под ключ
- Специализированная выставка «Вода. Тепло. Энергия …
- 18-я специализированная выставка «Энергоресурсы. П…
ИнтервьюОбеззараживание воздуха – новое слово в сегменте очистительной техникиКен Лианг о современной климатической техникеИнновационная продукция от SolarCity и ее экспертная оценка
Рано или поздно каждый сталкивается с необходимостью замены или создания системы отопления. При этом приборы для отопления, вернее, их выбор является очень важным вопросом. Ведь от их дальнейшей работы зависит, насколько тепло и комфортно будет в помещении. Кроме того, далеко не все регистры отопления выглядят достаточно эстетично и могут без особых проблем быть вписаны в интерьер.
Отопительный конвектор. Нажмите на фото для увеличения.
Существует ряд критериев, на которые нужно обращать внимание при покупке конвекторов или регистров для отопления:
- надежность — то есть приборы должны иметь такие характеристики, при которых они могут работать не одно десятилетие, и при этом риск протекания (при водяном отоплении) должен быть сведен к минимуму;
- эффективность обогрева помещения — регистры отопления полностью должны справляться с основной функцией;
- стоимость — выделить какой-то один из существующих видов радиаторов невозможно, ведь дорогостоящие далеко не всегда самые эффективные и надежные.
Конвекторы для отопления
Конвекторы — это приборы, у которых теплоотдача происходит за счет конвекции. Самая простая модель — это труба (теплообменник) с нанизанными на нее металлическими пластинами. В наши дни внешний облик такого агрегата имеет массу вариаций, что позволяет его без особых трудностей вписать в любой современный дизайн. Монтируются приборы по-разному. Могут быть встроенные, навесные настенные, напольные.
Строение напольного конвектора. Нажмите на фото для увеличения.
Конвекторы имеют ряд преимуществ. Прежде всего, они надежны, чертеж такого агрегата довольно прост. Эти приборы отопления лучше, чем чугунные или стальные радиаторы, так как конвекторы менее громоздкие. И что немаловажно — они имеют относительно низкую стоимость. К недостаткам относят низкий коэффициент теплоотдачи. Для полноценной работы такого прибора необходима высокая температура и скорость движения воды. Помимо этого, во время функционирования приборов из пола заглатывается и пыль, которая затем распыляется по помещению.
Радиаторы для отопления
Существует несколько видов радиаторов. Каждый из них имеет свои особенности, а также достоинства и недостатки. В отопительных системах используют следующие типы отопительных приборов.
Чугунный радиатор. Нажмите на фото для увеличения.
Чугунные радиаторы — изготавливаются такие приборы методом литья. Благодаря утолщенным стенкам могут продолжать обогрев даже после прекращения подачи нагретой воды. Часть тепловой энергии они отдают при помощи теплового излучения, что обеспечивает равномерный прогрев воздуха в нижней и средней части комнаты. Имеют длительный срок эксплуатации (не менее 40 лет). К недостаткам относят их значительный вес и необходимость окрашивания.
Стальные радиаторы — эти приборы представляют собой отформованные сваренные листы, помещенные в стальной декоративный кожух. Это придает радиатору привлекательный внешний вид, а также увеличивает площадь теплоотдачи. Большая тепловая мощность обеспечивается за счет тонких стенок корпуса. Между тем это же способствует их быстрому остыванию. Срок службы таких радиаторов 15-20 лет. Стальные приборы подвержены коррозии, чувствительны к гидроударам, из-за небольшого внутреннего диаметра проточных полостей быстро засоряются.
Стальной радиатор отопления. Нажмите на фото для увеличения.
Биметаллические радиаторы — это сваренные меж собой металлические трубки, помещенные в ребристую алюминиевую оболочку. Такая конструкция обеспечивает теплоотдачу в два раза выше, чем у чугунных. Так как сечение трубок небольшое, то для эффективной работы приборов необходима высокая скорость движения теплоносителя. Такие радиаторы имеют довольно высокую стоимость и относительно небольшой срок службы — около 20 лет.
Радиатор отопления из алюминия. Нажмите на фото для увеличения.
Алюминиевые
Алюминиевые радиаторы — производят эти приборы типовыми, используя чертеж, методом литья или формирования из сплавов алюминия. Они обладают привлекательным внешним видом и малым весом. При этом обеспечивают самую высокую теплопередачу по сравнению с другими радиаторами. Серьезным недостатком является свойство алюминия вступать в химическую реакцию с теплоносителем. В результате возникает выделение водорода, который необходимо удалять из системы. Срок службы таких приборов составляет 15 лет.
Регистры для отопления
Для изготовления регистров для отопления используют трубы, соединенные при помощи электрической или газовой сварки, диаметром от 32 мм до 200 мм и более. Но не стоит забывать, что у регистров для отопления технические характеристики несколько хуже, чем у радиаторов того же размера. В основном применяются регистры в цехах, промышленных или технических помещениях, гаражах. Хотя их можно встретить и в частных домах, и в квартирах, где установлена автономная система отопления.
Достоинства регистров для отопления следующие:
- Они способны обогреть помещения большой площади;.
- Выделяют «мягкое» тепло. То есть даже самый примитивный регистр для отопления имеет значительную длину и, соответственно, занимает значительную площадь. Поэтому источник тепла выходит не точечный, а довольно протяженный. Таким образом, обогрев выполняется не локально, а по всему периметру.
- Просты в уходе. Регистры отопления обладают ровной поверхностью, так как для их изготовления применяются обычные трубы. Соответственно, труднодоступных мест и шероховатостей, где скапливалась бы пыль, нет.
- Могут выдерживать значительные температуры и перепады давления при условии, что изготовление регистров выполнено качественно.
Регистр для отопления. Нажмите на фото для увеличения.
Производят регистры отопления с применением гладкостенной трубы, профильной трубы. Как правило, расположенные параллельно трубы (одного вида) соединяют поперечными, по которым циркулирует теплоноситель, либо прибор выполняется в форме змеевика. С одной стороны в такой регистр для отопления поступает через патрубок горячий теплоноситель, а с другой — уходит уже остывший.
При изготовлении регистров для отопления нужно учитывать некоторые правила:
- Лучше не использовать трубы большого диаметра, так как для отопления потребуется много воды, и котел может не справиться с нагревом такого объема теплоносителя. Оптимальное сечение — 32 мм.
- Чтобы теплоотдача была максимальной, между трубами стоит выдерживать расстояние на 50 мм больше, чем их диаметр.
Это практически все главные требования, какие нужно учитывать при создании регистров для отопления, при этом никакой чертеж для создания таких приборов не нужен. Основными параметрами являются диаметр и длина труб. Чтобы определить эти величины, нужно сделать расчет количества приборов, исходя из параметров помещения и учитывая расчет мощности регистров. Для решения подобной задачи можно воспользоваться специальными онлайн калькуляторами.
Какие приборы лучше выбрать? Отдать предпочтение регистрам для отопления, конвекторам или радиаторам? Однозначного ответа нет, так как каждый из них обладает рядом преимуществ и недостатков. При покупке обращайте внимание на качество изделия, учитывайте технические характеристики. Не лишней будет консультация мастера, который в дальнейшем займется монтажом приобретенных радиаторов или регистров для отопления.
