Как подключить накопительный водонагреватель в квартире и на даче своими руками?

Установка водонагревателя обеспечит владельцев загородных домов горячей водой, повысит комфортность квартир из старого жилого фонда типа хрущевок и малосемейных общежитий. Неутомимый агрегат станет трудолюбиво готовить и поставлять воду к кранам, чтобы хозяева пользовались благами цивилизации.

Так будет, если в точности соблюдались схемы подключения водонагревателя к водопроводу, согласны? Полноценные ответы на широкий диапазон вопросов, возникающих перед установкой водонагревателей и в процессе включения их в коммуникационную сеть, вы найдете на нашем сайте.

Достоверная информация будет полезна самостоятельным мастерам, желающим собственноручно провести установку. Необходима она и заказчикам услуг сантехников, чтобы проверить качество исполнения работы.

В статье детально описаны виды водонагревателей, обозначены их конструктивные отличия, указана специфика подключения. Приведены ценные советы, гарантирующие идеальную работу оборудования после установки. Информативность предложенного материала отлично дополнена фотоизображениями и видео-рекомендациями.

Виды бытовых водонагревателей

Особенности подключения бытовых нагревателей напрямую связаны с видами устройств, их техническими параметрами, габаритными размерами.

Традиционно в бытовой практике применяются два вида нагревателей:

Накопительные.
Проточные.

Оба вида бойлерных систем отличается один от другого технологией нагрева.

Аппарат накопительного типа, оснащённый электрическим подогревателем (ТЭН). Подобное оборудование чаще всего применяется в бытовой сфере. Монтироваться может непосредственно в ванной комнате, если позволяют габаритные размеры

Накопительными нагревателями холодная вода собирается в ёмкость, нагревается и затем выводится на водоразбор.

Проточными агрегатами подогрев осуществляется непосредственно в процессе протока холодной воды в контакте с нагревателем, без сбора жидкости в накопительной ёмкости.

Потребителями бытовой сферы в основном применяются накопительные бойлерные системы. Сравнительный обзор обеих видов водонагревателей приведен в этой статье.

Техническое устройство бойлера-накопителя

Водонагревающая система накопительного типа, бойлеры, в упрощённом схемном виде представляет собой ёмкость, оснащённую электрическими ТЭН или жидкостными теплообменниками. Накопительный сосуд имеет трубные линии для подвода ХВС и выхода ГВС.

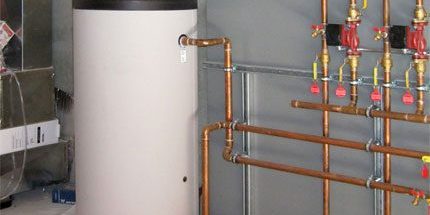

Более мощная и объёмная конструкция – установка косвенного нагрева. Понятно, что источником нагревающей энергии в данном случае является вода, поступающая из системы отопления. Однако при желании есть возможность подключить электронагрев

Конструкции бойлеров косвенного нагрева оснащаются дополнительно рабочей зоной теплоносителя и линиями подключения к отоплению.

Любая современная система, независимо от конструктивных особенностей, оснащается автоматикой, благодаря которой осуществляется регулировка температуры прогрева воды и работа системы в целом.

Конструкционное исполнение аппаратов нагрева

Существуют конструкции бойлеров-накопителей предназначенные под монтаж вертикально (настенные) и горизонтально (напольные). Конечно же, в каждом отдельном случае применения тех или иных бойлеров имеются свои монтажные особенности.

Так, если предполагается настенный монтаж устройства нагрева воды, необходим предварительный расчёт нагрузки и сопоставление полученных результатов с конструктивными параметрами стены помещения, на которую должен монтироваться прибор.

Последнее время быстро набирают популярность проточные водонагреватели. Пользователей привлекают их малые габариты, возможность упрощённой лёгкой установки. Под малые потребности водопотребления действительно удобные аппараты

Установка оборудования без нагрузочных расчётов грозит обернуться роковой ошибкой монтажа, когда заполненный бойлер попросту может рухнуть вместе с хлипкой перегородкой, на которой он был смонтирован.

Согласно инструкциям на оборудование, рассчитывать нагрузку необходимо с учётом четырехкратного веса бойлерной системы.

Поэтому, если структура опорной стены откровенно слаба, схему водонагревателя необходимо дополнить не только линиями подключения к водопроводу и теплоносителю, но также усиленными стойками – сквозными крепежами.

Горизонтальная бойлерная установка, применяемая для локального получения горячего водоснабжения. Здесь тоже предусматривается электрический подогрев и в данном варианте монтажа установлен расширительный бак, что является правильным решением

На классических схемах подключения бойлеров настенного монтажа патрубки подвода/отвода воды нагревательных аппаратов маркируются соответствующим цветом – синим/красным.

Монтажные схемы и решения

Подключать к централизованной подаче устройство нагрева можно одним из двух способов: через группу безопасности или напрямую.

Группа безопасности состоит из набора следующих элементов:

кран отсечной;
клапан обратный;
клапан предохранительный;
расширительный сосуд.

Вариант №1. Наличие группы безопасности традиционно применяется на бойлерных установках косвенного нагрева, а также когда давление централизованной системы выше граничного параметра рабочего давления бойлера.

Классическая схема оборудования косвенного нагрева. Используются две группы безопасности: 1 – группа безопасности котла; 2 – расширительный сосуд; 3 – группа безопасности бойлерной ёмкости; 6 – циркуляционный насос отопления; 7 – циркуляционный насос бойлера (+)

Вариант №2. Подключение напрямую обычно применимо к оборудованию малой ёмкости, с проточным принципом действия. Прямое соединение допускается также в условиях меньших и стабильных давлений централизованного водопровода. Монтажная схема в любом случае подразумевает установку запорных кранов.

Для того чтобы можно было проводить консервацию и ремонт водонагревательного оборудования, оно оснащается запорной арматурой на входе и выходе из системы (+)

Критерии безошибочной установки оборудования

Среди главных моментов монтажа, на которых следует заострить внимание, дабы не наделать ошибок – это соответствие диаметров трубопроводов по отношению к входным штуцерам, а также сечение кабеля, питающего электронагреватель бойлера.

Диаметр подводящих труб должен обеспечивать свободный проток воды по линиям входа/выхода. Поэтому больший диаметр рукавов с переходом под размер штуцеров ещё допустим, а вот сечение трубопроводов меньшее, чем вводные патрубки бойлера, уже видится грубой ошибкой.

Наглядный пример оснащения бойлерной установки электрического нагрева всей необходимой арматурой. Здесь же следует отметить качественно (безошибочно) выполненную изоляцию всех подходящих и отходящих линий

По сечению питающего кабеля картина аналогичная. Кабель большего сечения применять не запрещается, а кабель меньшего сечения использовать категорически запрещено.

Правда, кабель увеличенного против нормы сечения создаёт трудности при укладке в каналах, занимает больше свободного пространства. Здесь логичным видится точный подбор сечения провода в зависимости от тока нагрузки.

Розетку питания обычно монтируют непосредственно у аппарата. Высота монтажа розетки от уровня пола не меньше 1,5 м. Бытовые бойлеры рассчитаны под питание однофазным переменным током 220-250 Вт. Нагрузка токовая, как правило, не менее 10 А.

Подключение бойлерной системы по электрической схеме. Такой вариант соединений можно считать сделанным безошибочно. Сечение провода соответствует указанному в документации, цепь заземления присутствует

Точное значение определяется производительностью нагревателя и указывается в технической документации. Именно на указанное значение тока необходимо подбирать автоматический выключатель.

К примеру, для проточных нагревателей актуальны следующие нормативы токовой отсечки для автоматов (таблица):

Мощность бойлера (проточная схема), кВт	Ток отсечки автомата, А
3,5	20
5,5	25
6,5	30

Как правило, все требуемые параметры подключений оговаривает инструкция на бойлер. Пользовательская инструкция в точности поясняет все моменты установки. Поэтому документы, входящие в комплектацию аппарата, перед инсталляцией рекомендуется внимательно изучить.

Некоторые особенности схемы подвода воды

Подключение накопительного бойлера. Подвод холодной воды на систему бойлера выполняется через трубопроводную линию, которая подключается непосредственно к стояку централизованной подачи.

При этом на линии холодной воды монтируется ряд компонентов, необходимых для нормального функционирования оборудования:

Запорный кран.
Фильтр (не всегда).
Предохранительный клапан.
Сливной кран.

Указанные элементы схемы устанавливаются на участке между трубой подвода холодной воды и бойлером в отмеченной последовательности.

Линия для выхода нагретой жидкости по умолчанию тоже оснащается запорным краном. Однако это требование не является обязательным и если кран на выходе ГВС не поставить, серьёзной ошибки в этом не усматривается.

У всех схем подключения водонагревателей есть общие черты. Точка подачи холодной воды располагается снизу, перед ней должны быть установлены фильтры и редуктор для снижения давления потока (+)

Подключение проточного водонагревателя. По сравнению с бойлером-накопителем работы выполняются по упрощенной схеме. Здесь достаточно установить только один запорный кран перед входным штуцером холодной воды.

А вот инсталляция запорного вентиля на выходе ГВС проточного нагревателя расценивается многими производителями грубой ошибкой монтажа.

Также следует учесть: если источником холодного водоснабжения для проточного водонагревателя выступает скважина, колодец, водонапорная башня и т.п., рекомендуется последовательно с краном (после крана) включать фильтр грубой очистки.

Нередко монтажная ошибка с подключением фильтра или отказ от его установки приводит к потере гарантии производителя.

Частые ошибки монтажа водонагревателей

Правилами установки подобного оборудования предусматривается применение изоляции на трубопроводах ХВС/ГВС. При этом технические требования к монтажу определяют минимально возможный размер толщины изоляции – 20 мм.

Уровень теплопроводности изоляционного материала должен составлять не менее – 0,035 Вт/м².

Пример выполнения изоляции системы нагревателя, где отмечаются явные ошибки. Изолировать необходимо не только трубы, но также установленные на участке трубопроводов рабочие компоненты. Современными изолирующими материалами это делается легко

При монтаже водонагревателей нередко нарушают схему подключения домашнего агрегата к водопроводу, применяя изоляционный материал малой толщины, либо не применяют изоляцию вовсе.

В результате, когда начинается полноценная эксплуатация прибора, отмечаются значительные потери тепловой энергии. Эти потери отражаются на времени нагрева, которое существенно возрастает.

Неправильно выполненная или отсутствующая изоляция является главной причиной образования конденсата на линии ХВС. Такое состояние системы снижает уровень комфорта пользователя, способствует формированию антисанитарной среды внутри помещений, где располагается оборудование.

Распространённой ошибкой следует считать монтаж бойлера без расширительного сосуда. Схема, где предусматривается внедрение расширительного сосуда, актуальна именно для водонагревателей накопительного типа.

Благодаря расширительному сосуду, удаётся компенсировать рост давления, обусловленный увеличением объема воды в бойлерном накопителе.

Установленный расширительный бачок в системе косвенного нагрева. По сути, монтаж расширительного сосуда выполнен с ошибкой. Этот элемент системы должен располагаться выше линии верхней крышки бойлера. К тому же нет изоляции трубы

Как правило, монтаж нагревателей накопительного типа ограничивается включением предохранительного клапана на участке магистрали холодной воды. Такая своеобразная замена расширительной ёмкости предохранительным клапаном допустима, но, с точки зрения правильного монтажа, это является технической ошибкой.

По сути, на бойлерах-накопителях всегда нужно ставить расширительный сосуд вместе с обратным клапаном.

Список других ошибок при монтаже:

электрический кабель уложен на острых металлических краях или на поверхностях с высокой температурой;
порядок подключения магистральных линий не соответствует порядку, указанному на схеме;
нарушен уровень установки водяного нагревателя относительно горизонтали и вертикали;
отсутствует контур заземления водонагревающего аппарата;
параметры электрической сети, куда подключено оборудование, не соответствуют паспортным требованиям;
монтаж выполняется в помещении, где отсутствует система водоснабжения и водоотведения.

Любая, пусть даже несущественная ошибка установки водонагревательного оборудования может сыграть роковую роль после начала эксплуатации устройства.

Предлагаем ознакомиться с подробными инструкциями по монтажу накопительного и проточного водонагревателя:

Выводы и полезное видео по теме

От правильной установки приборов нагрева воды зависит работа ГВС и отопительной системы, поэтому важно учесть все монтажные нюансы. Несколько практических советов представлено в видеороликах.

Профессиональные советы:

Рекомендации по самостоятельному монтажу:

Всегда рекомендуется тщательно контролировать ход монтажных работ, руководствуясь параллельно прилагаемой документацией на установку конкретной модели бойлера.

Нередко пользователи монтируют систему, не удосуживаясь взглянуть на прилагаемую схему. Подключить две водяных трубки и вставить вилку в розетку – такие действия для них кажутся обычным делом. Но техника ошибок не прощает.

У вас есть личный опыт установки и подключения водонагревателя? Хотите поделиться накопленными знаниями или задать вопросы по теме? Пожалуйста, оставляйте комментарии и участвуйте в обсуждениях – форма для отзывов расположена ниже.

Отсутствие централизованного горячего водоснабжения или его постоянные отключения вынуждают хозяев коттеджей и квартир устанавливать у себя дома водонагреватели. Зачастую это электрическое либо газовое оборудование бойлерного (накопительного) типа. При этом в обоих случаях схема и технология подключения бойлера к водопроводу идентичны. Подключать подогреватель воды придется к одним и тем же водопроводным трубам.

Содержание

Подключение к трубе водопровода

Для подключения водонагревателя к ХВС и ГВС потребуются:

гаечные ключи (лучше взять пару разводных);
ФУМ-лента;
тройники для врезки в имеющиеся трубопроводы;
два запорных вентиля;
предохранительный и обратный клапана;
пластиковые трубы либо шланги в металлической оплетке;
труборез и паяльник для пластика либо соответствующие фитинги;

Процесс подключения бойлера к водопроводам сводится к подсоединению двух труб (ввода с холодной и выпуска с горячей водой) к патрубкам с резьбой на корпусе нагревателя. И основной момент здесь – правильная врезка тройников под эти отводы в имеющийся трубопровод водоснабжения.

Порядок подключения бойлера к потребителям горячей воды

Врезка в трубу из металлопластика

Если водопровод сделан из металлопластиковых труб, то потребуются компрессионные либо напрессовочные пресс-фитинги. С первыми при подключении водонагревателя проще работать, нужно затягивать гайки ключами. А вторые более надежны, но образуют неразъемное соединение.

Для монтажа тройника нужно будет вырезать на трубопроводе участок соответствующего размера. Для этого лучше воспользоваться труборезом, но можно взять и ножовку по металлу с мелкими зубьями. Только надо следить, чтобы алюминиевый слой металлопластика потом не выступал на срезанном крае. Фольгу может затянуть внутрь трубы, из-за чего последняя окажется заужена.

Схема подключения бойлера и расходные материалы

Полипропилена

Если необходимо подключить бойлер к водопроводу, сделанному из полипропиленовых труб, то потребуется паяльник. Разрез делается так же, как в случае с металлопластиком. Затем тройник нагревается с одной стороны и припаивается к трубе, а потом осуществляется пайка второго его конца. Сбоку остается свободный конец с резьбой для подключения отвода с водонагревателя.

Варианты схем подачи воды через бойлер

Стальные трубы

Со стальными трубами придется повозиться. Здесь необходимо либо браться за болгарку и потом нарезать резьбу для подсоединения тройника плашкой или клуппом, либо установить накладной хомут («вампир», тройник-обойма) и просверлить трубопровод.

Первый вариант подключения водонагревателя к водопроводу сложнее в монтаже и надежнее в эксплуатации, а второй – более быстрый и простой, но не столь долговечный. Но здесь как подключить слив стиральной машины к канализации – можно просто повесить дренажный шланг на ванну, а можно установить тройник с боковым отводом. Во втором случае надежность будет на порядок выше.

Со стальными водопроводными трубами все во многом схоже. Однако и вставленный тройник, и накладной хомут дают приблизительно одинаковый результат. При этом если опыта работы болгаркой нет, то лучше воспользоваться вторым вариантом.

Стальные трубы непросто подключить, поэтому чаще этот вариант подключения к бойлеру для промышленных нужд или интенсивного использования

Установка предохранительного клапана

Если все делать правильно, то на отводе бойлера под ХВС следует арматуру устанавливать по следующей схеме (сверху от нагревателя вниз):

Тройник с краном для слива при аварии воды из котла.
Предохранительный клапан (от давления пара).
Обратный клапан (от вытекания воды обратно в трубопровод).
Запорный вентиль (для отсечки нагревателя от водопровода).

Предохранительный клапан обычно идет вместе с водоподогревателем и нужен для предотвращения разрыва котла из-за переизбытка пара. А обратный позволяет избежать слива воды обратно в водопровод, когда он оказывается по той или иной причине пуст. Это гарантирует сохранность электрического нагревательного элемента.

Схема подключения бойлера через предохранительный клапан

На отводе под ГВС достаточно будет запорного вентиля. Но можно дополнительно поставить и сливной кран. Хотя особого смысла это не имеет. Внутри бойлера конец патрубка для забора горячей воды всегда находится выше того, что предназначен для холодной. Поэтому с ввода ХВС в любом случае стечет больше жидкости, чем с вывода ГВС.

Ошибки при монтаже водонагревателя

Среди основных ошибок неправильного монтажа бойлера числятся:

Замена предохранительного “срывного” клапана на обратный (от перегрева и взрыва котла такой вариант не защитит).
Недостаточная надежность креплений (фото с разбитыми от падения водонагревателя унитазами в сети гуляет немало).
Установка запорного вентиля или длинного шланга между штуцером котла и клапаном сброса давления.

В последнем случае, если установить вентиль, то в закрытом состоянии он не пропустит избыточный пар до клапана-предохранителя. Взрыв при такой схеме подключения будет неизбежным. А если вставить перед этим клапаном шланг, то при повышении давления последний может быть разорван.

Схема подключения электрического бойлера к сети

Тестирование системы

Выполнив подключение к трубам водоснабжения, перед пуском в работу водонагреватель надо вначале проверить. Для этого перекрывается вентиль подачи ГВС из стояка, а затем открывается кран с горячей водой в раковине для выхода воздуха их бойлера. Потом только в нагреватель пускается вода из ХВС. Если она через минуту (после заполнения накопителя) потекла из смесителя, то все подключено как следует. Можно включать водоподогреватель в электросеть или зажигать газ.

Перед тестированием следует еще раз проверить схему

Заключение

С подсоединением бойлера к внутридомовой системе водоснабжения справиться можно и своими руками. Достаточно уметь врезать тройники в трубы и крутить гайки. Однако надо крайне внимательно отнестись к последовательности подключения запорной и предохранительной арматуры. При неправильной установке можно нарваться на серьезные проблемы с немалыми разрушениями помещения с водоподогревателем. Если в собственных силах есть хоть малейшие сомнения, то лучше довериться профессионалам.

Смотрите также видео как подключить бойлер

Читайте про другие наши материалы:

Бытовой прибор, который нагревает водопроводную воду для пользования хозяевами жилья, называют по-разному. Слово «бойлер» происходит от английского глагола «to boil», что значит «кипеть». То есть агрегат для подогрева воды — это в английском просторечном выражении «кипятильник». В русскоязычной технической документации применяют слово «водонагреватель» — оно охватывает большинство смыслов, связанных с агрегатом, греющим воду для бытовых нужд. После выбора и покупки такого устройства встаёт вопрос подключения бойлера к водопроводу. Его по силам выполнить своими руками без привлечения дорого оплачиваемого труда специалистов. Но прежде следует разобраться с видами нагревателей для воды и правилами их выбора.

Основные типы водонагревателей

Устройства для нагрева воды до нужной пользователю температуры могут иметь различное устройство и конфигурацию.

Ассортимент водонагревателей весьма обширен

По отдельно взятому основанию классификации все бойлеры можно разделить на типы:

по способу обработки воды — накопительные и проточные;
по источнику питания — электрические и газовые;
по форм-фактору — цилиндрические, уплощённые, прямоугольные;
по расположению подключения — вертикальные и горизонтальные;
по степени активности — косвенные и активные;
по способу установки — настенные и напольные;
по виду управления — механические и электронные.

Многообразие представленной техники служит для наиболее полного и адекватного удовлетворения разнородных пользовательских потребностей. Например, для частного дома с автономным газовым или твердотопливным котлом отлично подойдёт бойлер косвенного нагрева. Он не содержит встроенного термоэлемента, а вода в нём греется от отопительного котла. Кстати, такие агрегаты обычно бывают напольными, чтобы их удобнее было подсоединять к так же расположенному котлу. В условиях многоквартирного дома такой вариант неприемлем.

Накопительные электрические бойлеры

Именно за этим видом водонагревательной техник закрепилось в массовом сознании слово «бойлер».

Типичный представитель бюджетного сегмента

Источником энергии для нагрева служит бытовая электрическая сеть. Конструктивно бойлер представляет ёмкость, заполняемую водой из водопровода. Встроенный термический электронагреватель (или просто ТЭН) повышает температуру воды до заданного значения. В этом ему помогает термостат — устройство, фиксирующее температуру воды и отключающее нагрев по достижении необходимых значений. Обычно он совмещён со шкалой и переключателем, на котором пользователь сам может выставить необходимый ему параметр. В массе своей электробойлеры — это агрегаты настенного расположения. Это вызвано желанием сэкономить место в небольшом пространстве ванных комнат и кухонь.

Начинка может быть как электронной, так и механической. Достоинство таких устройств — в их универсальности. Редко какое жилище не подведено к электрическим сетям. Порой это единственный вид энергоносителя в районе, где расположен дом. Для многоквартирных домов установка бойлера там, где нет ни централизованно подаваемой горячей воды, ни газа, это становится единственным решением, позволяющим создать минимальный комфорт. Также бойлер становится незаменимым помощником в тех квартирах, где частые перебои с подачей горячей воды, либо она подаётся по часам. Кроме высокого расхода электроэнергии у такого изделия почти нет минусов. Устройство полностью безопасно при соблюдении правил монтажа.

Более подробная информация в статье о том, как выбрать водонагреватель электрический накопительный для квартиры и подключить его. Информация об основных преимуществах накопительных баков, а также нюансы, которые стоит учесть при навешивании бойлера.

Проточные электрические приборы

Конструктивно очень просты, а ещё намного компактнее других моделей.

Почти не занимает места

Пользуются спросом при установке в тех местах, где физически нет места для размещения большого бойлера. Такой бойлер представляет изогнутый канал, вдоль которого проложена спираль нагрева методом обвития (внешнее размещение спирали) либо методом коаксильного кабеля — спираль в водонепроницаемой трубке находится внутри канала, по которому движется вода, повторяя все его изгибы. Для нагрева воды до нужных значений под большим напором нужно, чтобы термоэлемент разогревался очень быстро и до высоких значений. Поэтому мощность проточных аппаратов всегда выше, чем у накопительных — порядка двух-трёх киловатт. Зато работает нагреватель только в тот момент, когда включена вода — всё остальное время он бездействует, заблокированный специальными предохранителями от случайного срабатывания. Возможная область применения — это точки с эпизодическим и кратковременным водоразбором, например, рукомойники либо душевые лейки. Набрать ванну горячей воды таким способом будет уже затратно.

Газовые накопительные устройства

Этот тип встречается редко, хотя с точки зрения затрат на подогрев воды является одним из самых экономичных. Причина в том, что там, где есть возможность использования газа для получения горячей воды, намного чаще ставят проточные водонагреватели. Температурного режима, выдаваемого газовой горелкой, с избытком хватает для нагрева протекающей воды. Проточные водонагреватели компактнее накопительных, поэтому большинство пользователей не видят смысла ставить более крупный бытовой прибор. Для установки его требуется полноценный дымоотводной канал с работающей вентиляцией. Горелка открытого типа потребляет воздух прямо из помещения. Учитывая небольшой объём ванных комнат, нужен постоянный приток кислорода для горения, чтобы воздух не оказывался спёртым. Весомые достоинства этого типа бойлеров — высокая скорость нагрева и показатели экономичности.

Редкий гость в российских квартирах

Газовые колонки

Такие агрегаты практически никогда не называют бойлерами, потому что за ними закрепилось особое название — колонки. Целые дома и кварталы, в которых нет центральной подачи горячей воды, но есть подключение к газовой магистрали, оборудуются проточными газовыми водонагревателями. Известны они ещё с советских времён, но с тех пор стали намного компактнее, точнее, безопаснее и «умнее» благодаря электронной плате управления. Теплообменник, по которому пробегает вода в процессе нагрева, всегда имеет меньшие размеры, чем накопительный бак с горелкой, особенно если речь идёт об объёмах более 50 литров. Расход газа чуть больше, чем в накопительных газовых приборах, но всё равно выходит дешевле, чем греть воду электричеством.

Компактно и экономично

Цены на популярные модели газовых проточных водонагревателей

~~Газовый проточный водонагреватель~~

Видео – Все про водонагреватели. Выбор водонагревателя, принцип работы, установка, запуск

Как правильно выбрать бойлер

При выборе нужно учитывать различные параметры бойлеров, и остановить внимание на самом подходящем.

Форма и размер

На первый взгляд, форма бойлера создаёт лишь эстетический эффект и никак не влияет на конструкцию. Однако в сочетании объёмом, а значит, и размером устройства, форма способна сделать использование более комфортным.

Перед покупателями электрического или газового водонагревателя встаёт вопрос об объёме воды, которая постоянно будет расходоваться на бытовые нужды и должна быть накоплена в баке в нагретом виде. При этом нельзя произвести расчёт, просто сложив приблизительную норму в 30 — 50 литров на человека — тогда цифра получится слишком внушительной. В этом нет необходимости, так как все члены семьи никогда не пользуются горячей водой одновременно и не сливают всю свою норму за один раз. Но многое зависит от характера точек водоразбора.

Объём решает многое

Cкажем, если в квартире установлена душевая кабина, то расход будет одним, а если вместительная ванна, которая наполняется несколько раз в сутки — намного больше. Приблизительные рекомендации по выбору объёма накопительного бака приведены в таблице:

Таблица 1. Примерный объём бойлера на семью.

К-во человек	Минимальный объём, л	Оптимальный объём, л
1	30	50
2	50	80
3	80	100
4	100	120
5	120	150

Как видно из таблицы, оптимальный объём для определённого количества человек в семье — это одновременно и минимальная ёмкость устройства для семьи, состав которой больше на одного человека. Это значит, что эксплуатировать бойлер можно, и в большинстве случаев его объёма будет хватать, но возрастает риск того, что при интенсивном использовании кому-то из членов семьи может достаться остывшая вода.

Небольшие бойлеры на 30 или даже 20 литров будут удобны не в качестве основного, а в качестве точечного источника горячей воды, например, для кухонной мойки или рукомойника. Среди наиболее типичных форм-факторов, в которых исполняются водонагреватели, преобладают два варианта:

цилиндрические;
уплощённые.

При это соотношение метрических характеристик цилиндрического бойлера бывает разным. Многие 50-литровые варианты оснащаются баками, большими в диаметре, но малыми по высоте. Оптимально размещать их на некоторой высоте, под потолком ванной комнаты — тогда они не «съедают» полезную площадь, и об них не придётся ушибить голову. Бойлеры большей ёмкости делают вытянутыми по вертикали. При сохранении объёма это позволяет уменьшить толщину. Любой цилиндрический бойлер удобен для установки в углу.

Типичное расположение в углу

Уплощённые бойлеры появились на рынке позже цилиндрических как попытка более эргономичного решения. Они имеют скруглённые грани и углы, поэтому не выглядят громоздко и тяжеловесно. Но их плюс не только во внешнем виде. Благодаря плоской конструкции бойлер в 100 — 120 литров имеет толщину, в два или более раз меньшую, чем его цилиндрический собрат. Такие агрегаты можно размещать не только в углах, но и на открытой стене.

Современные бойлеры могут иметь не только нижнее подключение коммуникаций, но и боковое, и даже верхнее. На работу устройства схема расположения входных и выходных штуцеров не влияет, она предназначена для удобства подключения. При выборе бойлера сразу прикидывайте, где вы собираетесь его разместить, и каков будет погонаж соединительных патрубков или гибких шлангов. Так, для нижнего расположения под раковиной предусмотрено верхнее расположение монтажных патрубков. Распространена боковая схема подключения у плоских бойлеров горизонтального расположения.

Цены на популярные модели нагревателей косвенного нагрева

~~Нагреватели косвенного нагрева~~

Материал бака и теплоизоляционный слой

С тех пор, как производители выпускают разные виды бойлеров, между пользователями не утихают споры о том, какой бак лучше с точки зрения эксплуатационных характеристик. В основном баки делают с эмалевым покрытием и из нержавеющей стали.

Эмаль наносится на внутреннюю поверхность бака, который состоит из обычного железа. Бак из нержавеющей стали гомогенен, но имеет сварной шов. Гарантия на устройства, оснащаемые разными видами баков, может насчитывать от 1 года на эмалированные и стеклокерамические баки до 5 лет на нержавеющие. Это говорит о большем эксплуатационном ресурсе нержавейки как материала, контактирующего с водой.

Внутренний вид бака из нержавеющей стали

Но у эмалированных бойлеров есть одно бесспорное преимущество — доступная цена. Этот козырь для многих покупателей перекрывает другие соображения. К тому же, при правильной эксплуатации и наличии магниевого анода, уменьшающего отложение твёрдых осадков на стенках и ТЭНе водонагревателя, последний успешно служит своим хозяевам не один год.

Другие характеристики

В каждом бойлере есть определённая группа особенностей, которые прямо не влияют на его работу, но могут оптимизировать эксплуатацию и сделать её более удобной:

Тип управления. Механическая система содержит датчик физического типа, который при достижении определённой температуры воды расширяется и размыкает электрическую цепь, снабжающую током ТЭН. Датчик связан с рукояткой и проградуированной шкалой. Все бойлеры независимо от типа управления комплектуются светодиодным индикатором, который сигнализирует о готовности воды в аппарате. Электронное управление — это кнопочная или сенсорная панель, к которой в бойлерах ценой выше среднего значения присоединяют ещё и дисплей, где отображается вся информация о состоянии агрегата. Электронное управление точнее и надёжнее, но у него выше риск поломки, а его ремонт обойдётся в немалую сумму.
Степень защиты. Пользователи редко обращают внимание на этот параметр, а зря, ведь от него зависит безопасность использования. Поскольку в бойлере теоретически возможен контакт воды с токопроводящими материалами, в нём в обязательном порядке должна быть предусмотрена защита на случай пробоя ТЭНа. Также необходим контур заземления.
Толщина корпуса. Чем толще стенки бойлера, тем лучше, ведь между внешней оболочкой и внутренним баком проложен слой теплоизолятора. Чем он качественнее, тем меньше вода в устройстве будет остывать за день, если вы даже не открываете кран.

Иногда прилагается ещё и пульт

Подключение бойлера к водопроводу

После того, как выбора сделан, и коробка с бойлером распакована, нужно озаботиться установкой и подключением агрегата к водопроводной и электрической сети.

Вешаем на стену

Неважно, в кухне или в ванной будете вешать, главное — выбрать несущую стену.

Пример крепления к потолку, если стены из гипсокартона

Бойлер, заполненный водой, может весить свыше ста килограммов, поэтому не допускается его монтаж на межкомнатные перегородки, простенки и другие непрочные конструкции. Несущая стена обычно из бетона или кирпича. Для повеса будет нужно:

перфоратор;
два анкера-крюка;
строительный уровень;
рулетка;
гаечный ключ.

Монтаж бойлера – пошаговая инструкция

Вешают бойлер таким образом:

Шаг 1. Рулеткой измерьте расстояние между крепёжными проушинами бойлера. На высоте, где будет висеть бойлер, отложите это расстояние с помощью карандаша. Уровнем проверьте совпадение отверстий с горизонтом.

Измеряем расстояние между крепёжными проушинами бойлера

Шаг 2. Перфоратором пробурите отверстия в стене чуть глубже длины анкеров. Диаметр отверстий должен позволять вставить анкера внатяг, чуть подбивая их молотком. Гаечный ключ накиньте на гайку и поочерёдно затяните крепёж на обоих крюках. Лепесток анкера разойдётся в стороны и надёжно заклинит анкер в стене.

Бурим отверстия в стене чуть глубже длины анкеров

Цены на популярные модели перфораторов

~~Перфораторы~~

Шаг 3. Возьмите бойлер и наденьте его проушинами на крюки, чуть наклони в сторону стены. Если аппарат большой, пригласите помощника, особенно если вешаете со стремянки или табуретки.

Надеваем бойлер

Подключаем к трубопроводам

Все производители маркируют патрубки бойлера в синий и красный цвет. Первый подключается к подаче холодной воды, второй врезается в разводку горячей. Есть несколько моментов, которые нужно учесть перед подключением бойлера к водопроводу.

Многое будет зависеть от типа водопровода. Если у вас трубы открытого типа, то нужно просто убрать лишнее, чтобы доступ к ним был удобен. Для врезки в скрытые трубы придётся снимать плитку и выдалбливать каналы для доступа к трубам. Такую установку следует приурочить к ремонту ванной комнаты.

Схема подключения бойлера

Бойлер можно установить в помощь к централизованному горячему водообеспечению. При этом выход водонагревателя осуществляется также через тройник в горячую магистраль. На входе в квартиру и на выходе из бойлера в обязательном порядке ставят запорные краны. С их помощью можно перекрыть горячий канал от котельной и пользоваться только бойлером или наоборот, перекрыть подачу из бойлера в случае его обслуживания.

Соединение труб – пошаговая инструкция

Для соединения металлопластиковых труб потребуются резьбовые фитинги. Для полипропиленовых — специальный паяльник, который можно арендовать в строительном магазине. Если вам достались входные металлические входные трубы, и менять их на пластик вы не собираетесь, то можно устроить всю разводку на гибких шлангах — во внешней металлической оплётке или с внутренней уплотнительной рубашкой. На концах металлических труб нужно будет нарезать резьбу для накручивания переходников. Разберём это вариант по шагам.

Шаг 1. Найдите точки входа и выхода патрубков для бойлера. Удобнее всего это делать в уже готовых ответвлениях. Таким узлом станет отвод холодной воды на наполнение бачка унитаза. В трубе уже есть готовый тройник. Всё, что нужно — это прикупить ещё один тройник и накрутить его на существующую резьбу. Делайте это с фум-лентой во избежание протечек. Затягивайте разводным или газовым ключом.

Находим точки входа и выхода патрубков для бойлера

Шаг 2. После того, как установлен тройник на холодную воду, возьмите гибкий шланг и соедините патрубок холодной воды на бойлере с одним из выходов на тройнике. На второй выход наверните снятый раньше шланг к бачку унитаза. На входе в обязательном порядке ставят предохранительный клапан. Он служит для аварийного сброса давления при чрезмерном нагреве воды.

Соединяем патрубок холодной воды на бойлере

Шаг 3. Найдите место на горячей магистрали, куда можно врезать тройник. Это можно сделать там, где подключаются краны воды в ванной или на кухне. Гайка патрубка крана отвинчивается, на фум-ленту сажается тройник, потом на один из выходов обратно навинчивают выход к крану, а на свободный — вход горячей воды из бойлера. На патрубке водонагревателя, маркированного красным, обязательно установите запорный кран флажкового типа, чтобы кипяток из бойлера можно было в любой момент перекрыть.

Находим место на горячей магистрали, куда можно врезать тройник

Шаг 4. Проверьте работоспособность бойлера, открыв кран горячей воды и отвернув все запорные вентили. Из крана начнёт выходить воздух, пока бак не заполнится. По мере накопления воды она польётся из крана, после чего его можно закрывать и включать бойлер в сеть. Если в розетке нет заземления, нужно заземлить бойлер принудительно через стальную проволоку.

Проверяем работоспособность бойлера

Видео – Подключения водонагревателя к водопроводу

Внимание! Запрещается подсоединять заземление к батареям отопления, стальным ваннам и прочим металлическим предметам. Если вы живёте в малоэтажном доме, приварите проволоку к штырю, а его забейте в землю. В многоэтажном доме обратитесь в управляющую компанию.

Обеспечение горячей водой помещения дачи или кухни лучше всего осуществлять бойлером накопительного типа. Данный вариант лучше проточного нагревателя тем, что потребляет меньше электроэнергии и запасает большое количество воды. В зависимости от условий, количества потребителей и объемов потребления воды выбирается нужная модель с соответствующим размером бака. Когда прибор уже куплен, возникает вопрос, как подключить водонагреватель накопительный на даче.

Предварительная подготовка к монтажу

После выбора нужной модели и ее покупки нужно провести подготовительные работы к подключению бойлера на даче. Сперва чертится общая схема расположения бойлера, водопроводных труб, которые подходят к нему, а также подключение электропитания. Также во время подготовительных работ необходимо проверить путем расчетов, выдержит ли наличие дополнительной нагрузки уже имеющаяся электрическая сеть или придется создавать дополнительную электропроводку.

В плане водопроводной сети все несколько проще. В случае, если в водопроводе слабое давление или вода вовсе поступает из скважины посредством насоса, требуется купить бойлер безнапорного принципа действия. Это выйдет несколько дороже, но для дачи такой вариант более практичен. Установка таких устройств производится на как можно большую высоту, порой даже на чердак. Это делается для того чтобы жидкость текла вниз под действием своего же веса.

Важно! После проверки всех параметров и подготовки систем принятая схема с бумаги переносится на стену для последующего монтажа.

Инструмент для монтажа и комплект материалов

Чтобы правильно и максимально качественно произвести подключение водонагревателя на даче своими руками, нужно иметь некоторый набор инструментов. Сюда входит:

Мощная дрель или перфоратор с набором сверл для него.
Пассатижи.
Разводной ключ.
Отвертки (желательно иметь как крестообразную, так и плоскую).
Рулетка или какой-либо другой измерительный прибор для точности установки.

Чтобы установить и закрепить водонагреватель своими руками на даче, нужно запастись и некоторыми дополнительными материалами:

Анкеры.
Кронштейны.
Арматура (запорная).
Тройник (желательно несколько).
Средства для проведения герметизации.
Шланги для соединения.
Трубы (могут быть металлические или пластиковые, лучший вариант материала — металлопластик).

Дополнительная накопительная ёмкость

Частым случаем на дачах является отсутствие постоянного водоснабжения. Данная проблема решается путем создания дополнительной емкости для осуществления подачи воды под напором и создания возможности бесперебойной эксплуатации прибора для нагрева. Это немного усложняет монтажные работы, а также повышает конечную стоимость системы нагрева, но такой выход — наиболее эффективный для замены центрального водоснабжения.

Дополнительный бак, по количеству литров который превышает сам бойлер, подвешивается несколько выше прибора. Основные требования, предъявляемые к баку:

Наличие от водного канала, который предназначен для предотвращения пролития воды через верх дополнительного сосуда.
Клапан для сбрасывания избытка давления.
Поплавковая система автоматической подачи воды для наполнения.
Вентиль, предназначенный для слива жидкости при такой необходимости.
Вентиль, перекрывающий ток воды в бойлер.

Важно! При подсоединении емкости используется металлопластиковые трубы, на которых дополнительно устанавливается вентиль, которые перекрывает доступ воды в бойлер, а также тройник, выводящий контур на кран для холодного водоснабжения.

Место для бойлера и его монтаж

При выборе места для монтажа устройства нужно обеспечить его устойчивое положение, доступность управления и минимальные тепловые потери. Для соблюдения всех этих условий место установки водонагревателя должно находиться:

Как можно ближе к месту раздачи. Это снизит до минимума потери тепла.
Конструкция должна крепиться только к несущей стене, чтобы обеспечивалась достаточная прочность в течение длительного времени (так как со временем под действием нагрузки крепление может ослабнуть).
Доступ к панели управления должен быть свободным.
На расстоянии вытянутой руки должны находиться вентили, бак, различные отводы и шланги.

Крепление бойлера осуществляется анкерами. Их количество зависит от модели и объема бака и прописано в инструкции.

Монтаж устройства осуществляется в несколько этапов:

Проводятся работы по разметке поверхности стены, где будет располагаться прибор. Высота монтажа определяется удобством применения и габаритами внутреннего пространства помещения.
В нужных местах в указанном в инструкции количестве сверлятся отверстия под анкера.
Устанавливаются сами анкера.

Важно! В случае, если стена не является несущей или просто слаба для таких нагрузок обязательно требуется провести работы по усилению. Наиболее лучшим вариантом считается монтаж металлического скелета, который обеспечивает надежную фиксацию прибора.

Подключение к водопроводу

В случае если все же имеется магистраль водоснабжения с достаточным для работы нагревателя в обычном режиме давлением, то схема подключения водонагревателя накопительного на даче не имеет никаких различий со схемой, применяемой в квартире. Несколько сложнее, если нужного давления нет и используется дополнительная емкость. Тогда процесс подключения бойлера к водопроводу выглядит несколько иначе:

Сначала перекрываются все вентили и краны.
На входном канале подсоединяется клапан, предназначенный для сброса избытка давления.
Далее происходит подключения этого канала к емкости.
Проверяется надежность всех соединений.
Нужно проверить работу системы, открыв все вентили и краны ГВС.

Включение в электросеть

Водонагреватели подобного типа не используют особо большие мощности (мощность нагревательных элементов в конструкции обычно не более 2 кВт). Однако все же нужно убедиться, что проводка выдержит такое количество потребителей. При подключении нужно соблюдать следующие нормы:

Бойлер должен иметь собственное заземление.
Разъем, к которому он подключается должен быть источником энергии только для одного прибора.

Подключение накопительного водонагревателя в квартире и на даче
