Как уложить теплый пол из металлопластиковых труб: выбор труб, инструкция по монтажу

<index>

Водяные полы предназначены для равномерного распределения тепла в помещении за счет циркуляции горячей воды по трубам, установленным внутри стяжки пола.

Теплый пол из металлопластиковых труб является распространенным и экономически выгодным вариантом обогрева квартир, частных домов и общественных помещений. Для устройства трубопровода важно выбрать качественный материал по доступной цене, а также обращать внимание на долговечность элементов системы.

Виды труб для теплых полов

Водяной пол чаще всего используется, как самостоятельная система обогрева. Реже его монтируют, как дополнительный элемент отопления.

Рассмотрим виды труб, используемых при монтаже теплых полов, их достоинства и недостатки:

Виды труб	Достоинства	Недостатки
Металлопластиковые
Медные
Из сшитого полиэтилена

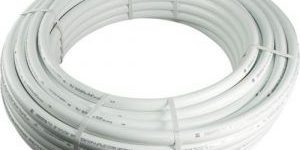

Металлопластиковые трубопроводы для теплого пола используются чаще остальных за счет оптимального соотношения по цене и качеству.

Все о металлопластиковых трубах

Структура металлопластиковой трубы включает в себя 5 слоев:

1. Внутренний слой выполняется из сшитого полиэтилена. Обеспечивает сохранение рабочей формы трубы при воздействии на нее повышенного давления и температуры.
2. Следующим слоем наносится клеевой состав, которым фиксируется алюминиевая прослойка к внутреннему полиэтилену.
3. Алюминиевый слой изготавливается из фольги толщиной 0,2—2,5 мм, которая сваривается в форму трубы встык или внахлест. Толщина слоя зависит от диаметра изделия.
4. Клеящий состав.
5. Защитный наружный слой из сшитого или обычного полиэтилена высокой плотности.

Теплый пол из металлопластика имеет небольшой вес. Трубы за счет своей структуры обладают хорошей гибкостью, что значительно упрощает их укладку в форму змейки или спирали.

От качества клея зависит долговечность трубы, если клеевой состав потеряет эластичность, изделие расслаивается, и начинаются протечки на стыках.

Чтобы проверить качество металлопластика, нужно его разогреть до температуры 100 градусов. Если при нагревании просматриваются слои, значит, труба низкого качества.

Расчет материала

Прежде чем приступать к закупке материала, нужно правильно подсчитать расход трубы, которая пойдет на теплый пол. Металлопластик можно укладывать:

• спиралью;
• змейкой;
• двойной спиралью.

Монтаж змейкой более легкий, но имеет существенный недостаток. Горячая вода поступает в трубопровод с одной стороны помещения, при движении по змейке в другую часть комнаты она постепенно остывает. Как следствие, одна сторона всегда будет теплее, чем другая.

Установка спиралью способствует равномерному прогреванию пола, т.к. труба от врезки идет к середине комнаты, затем по спирали направляется к коллектору. В этой системе меньше изгибов, поэтому можно применять трубу для теплого пола с меньшим радиусом изгиба.

Большие комнаты нужно разбивать на несколько секторов. Для эффективного обогрева длина трубопровода, уложенного спиралью, не должна превышать 60 м в каждом контуре.

Схемы монтажа:

При проектировании системы теплых полов нужно продумать расположение трубы и выбрать наиболее подходящую схему укладки.

Под мебелью и бытовыми приборами трубы лучше не прокладывать.

Чтобы вычислить нужное количество, чертим предварительно на бумаге схему расположения трубопровода. Оптимальное расстояние между витками 30 см, если его уменьшить, поверхность пола будет перегреваться, если увеличить, пол между трубами может плохо обогреваться. От стен до металлопластиковой трубы отступаем 150—200 мм.

Высчитываем количество витков и умножаем полученное число на 2 (трубопровод с холодной и горячей водой). Затем высчитываем длину трубы в витке и прибавляем 10-15% про запас (на брак и отходы).

Если рассчитать длину самостоятельно не получается, можно воспользоваться калькулятором online-просчета. Чтобы программа выдала правильный результат, нужно знать такие параметры трубы:

• диаметр;
• материал;
• толщина стяжки и финишного напольного покрытия.

Длина трубопровода в одном контуре не должна превышать 120 м, разница между контурами не должна быть более 15 м. Также в расчет берется мощность насоса.

Материалы для монтажа системы

Кроме металлопластика для теплого пола понадобятся:

1. Гидро- и теплоизоляционный материал поможет сохранить тепло в помещении, а не отапливать соседей снизу. В качестве теплоизолятора приобретаем пенополистирол, пенопласт. Полиэтиленовая пленка наиболее часто применяется в качестве защиты покрытия и материалов от влаги.
2. Для укрепления бетонной стяжки понадобится арматурная сетка.
3. Демпферная лента наклеивается по периметру стен, служит компенсационным швом при расширении стяжки под воздействием тепла. Защитит основание пола от деформации и растрескивания.
4. Хомуты в виде якоря для крепления труб.
5. Если не во всех помещениях в доме устанавливается система теплого пола, нужно купить смесительный узел.
6. Коллектор распределяет поступление горячей воды в различные контуры системы. Секреты монтажа водяного контура из металлопластика смотрите в этом видео:

Если контуры в системе разной длины, то на коллекторе должен быть установлен регулятор расхода теплоносителя. Вместе с тем, учитываем, что длинный контур нагревается дольше, чем короткий, поэтому нужно регулировать напор и степень подогрева.

Монтаж отопления

Перед укладкой водяного отопительного контура нужно подготовить поверхность. Все трещины и сколы на плите заделываем цементным раствором. Если перепад по высоте более 5 мм, требуется выравнивание основания. Если уложить трубопровод на поверхность с уклоном, в трубах может образоваться воздушная пробка. Все этапы укладки пола от стяжки до контура смотрите в этом видео:

Для лучшего схватывания с бетоном смачиваем поверхность водой. Затем для повышения прочности нужно прогрунтовать основание в два слоя.

Последовательность монтажа системы теплый пол:

1. После подготовки поверхности и удаления с нее пыли по периметру стен наклеиваем демпферную ленту на всю высоту стяжки.
2. Укладываем теплоизоляцию. Если материал с фольгированной поверхностью, укладываем фольгой вверх.
3. Расстилаем гидроизоляционный материал. При использовании рулонного материала полосы укладываем внахлест на 15—20 см, стыки фиксируем скотчем.
4. Монтируем арматурную сетку, к ней будем прикреплять трубы.
5. Выполняем установку шкафа для коллектора и самого распределителя. В шкаф заводим подающую и возвратную трубы, на которые устанавливаем вентили. К вентилю подключаем коллектор, монтируем с одной стороны сливной кран, с другой – систему спуска воздуха.
6. Подсоединяем к коллектору конец трубы и укладываем металлопластиковые трубы для теплого пола, согласно предусмотренной схеме. Трубу хомутами прикрепляем к арматурной сетке. Крепеж располагаем на расстоянии 1 м друг от друга.
7. По завершении укладки всего контура подключаем второй его конец к коллектору.
8. Проводим испытание системы, подаем напор воды, в 1,5 раза превышающий рабочее давление.
9. Если система работает правильно, порывов и протечек не возникло, можно начинать монтаж стяжки.


10. Смешиваем компоненты согласно инструкции до получения однородной массы сметанообразной консистенции. Заливаем полученным раствором стяжку на толщину 30-50 мм.
11. Накрываем бетонное основание полиэтиленом, 1 раз в день смачиваем из пульверизатора во избежание растрескивания.
12. Через месяц после полного высыхания стяжки можно запускать в эксплуатацию систему водяного теплого пола.

Стяжку выполняем с использованием:

• цементно-песчаного раствора в пропорции 1:3 с добавлением пластификатора;
• смеси для наливного пола.

Второй вариант легче монтируется, имеет повышенную прочность, но стоит значительно дороже, чем цемент.

Труба диаметром 16 мм способна обогреть вокруг себя площадь шириной 10-15 см.

Преимущества водяных полов

По сравнению с другими видами отопления водяная система имеет преимущества:

• экономичность в сравнении с электрическими системами;
• отсутствие видимых обогревательных элементов в сравнении с централизованным отоплением с использованием радиаторов;
• надежность и безопасность;
• равномерный прогрев помещений.

Система водяного теплого пола с использованием металлопластиковых труб при правильном монтаже прослужит более 50 лет.

Недостатки

Как и все другие системы, водяные полы имеют недостатки:

• сложность монтажа;
• требуется установка водяного насоса для увеличения давления воды в горизонтально расположенных трубах;
• уменьшение высоты помещения за счет нескольких слоев, требуемых для монтажа такой системы;
• не подходят для использования в квартирах, так как из-за такой системы падает давление воды в стояках. Подробнее о преимуществах и недостатках данной конструкции смотрите в этом видео:

Чаще всего водяной пол используется для отопления частных домов, в этом случае он полностью себя оправдывает по долговечности и экономической выгоде.

Лучше всего привлечь специалистов, которые выполнят все работы, строго придерживаясь технологии монтажа. Они помогут правильно рассчитать расход материалов и шаг укладки труб.

</index>Похожие статьи:Устройство карбонового теплого полаИспользование программируемого регулятора теплого полаТехнология устройства электрического теплого полаПодключение теплого пола без терморегулятораУстройство теплого пола в ванной от отопленияУстановка смесителя для теплого водяного пола

Когда владелец жилья решает обустроить в доме тёплый пол, предварительно просчитывается стоимость монтажа и закупки материалов. Обогрев для теплого пола может быть водяным или электрическим, но контур должен быть выполнен из качественных материалов и в соответствие с правилами установки теплотехники.

Металлопластиковые трубы для теплого пола выгодно отличаются от полимерного трубопровода, хотя имеются и недостатки. Рассмотрим теплый пол из металлопластиковых труб, особенности его монтажа и режимы эксплуатации.

Чем хорош металлопластик для теплого пола?

В состав металлопластика входит 5 слоев, выполненных в виде трубки из полиэтилена, клеевого слоя, алюминия с фольгированной основой, клея и полиэтилена. Алюминиевый слой занимает около 0,2 мм в трубке, что придает композиту дополнительную прочность относительно высокопрочного полиэтилена.

В составе трубы из металлопластика используется термостойкий клей, который прочно фиксирует без расслоения все материалы разного рода. Соединение контура отличается удобством и легкостью – нет необходимости покупать дополнительное оборудование, можно обойтись муфтами и фитингами на стыках.

Металлопластиковые трубы для теплого пола имеют следующие достоинства:

1. Небольшой коэффициент теплового расширения;
2. Прочность и достаточная эластичность из-за слоя алюминия;
3. Возможность сгибания труб при сохранении формы. Популярная схема «змейка» может быть выполнена из цельного куска без стыков, что повышает надежность и долговечность обогрева напольного покрытия;
4. Работа системы при 95 градусах тепла стабильна, что выгодно отличает металлопластик от других материалов. Для теплого пола рабочая температура составляет от 28 до 36 градусов выше ноля;
5. Давление в любом из режимов работы системы составляет 10 атмосфер.

Специалисты рекомендуют делать весь контур так, чтобы стыки не уходили под бетонную стяжку. В соединениях трубопровода кольца с уплотнителем менее надежны, чем металлопластиковые трубы. Уплотнители придется регулярно подтягивать, а через пару лет они подлежат замене.

Если не устранить эту неисправность, напольное отопление начнет протекать, на стыках образуется сильная накипь, а система выйдет из строя. Теплопроводность труб из металлопластика для теплого пола ниже, чем у металлического контура или традиционного радиаторного обогрева, но монтаж металла и его уязвимость к коррозии и накипи считаются недостатком большим, чем у металлопластикового контура.

Металлопластиковые трубы не переносят замерзания – несколько циклов сильного охлаждения и нагрева приводят к расслаиванию материала!

В сравнении отопления полипропиленового и металлопластикового стоит отметить армированный полипропилен, который близок по своим характеристикам к металлопластику.

Инструменты для работы с металлопластиковыми трубами

• Кондуктор пружинного типа (трубогиб);
• Клещи (резак) для четкого среза без скоса или вмятины. Срез делается перпендикулярно. При необходимости можно заменить резак строительным ножом, но главное не применять ножовку по металлу (слишком много заусенцев в процессе резки);
• Измеритель с разными размерами на концах – калибратор диаметра;
• Наждачка;
• Ключи рожковые;
• Клещи для пресса – прессовые фитинги упрощают монтаж системы отопления. Профессиональное оборудование оснащено редуктором, которое усиливает любое нажатие до тонны.

Как проводится монтаж металлопластиковых труб?

В первую очередь необходимо высчитать максимальную длину контура, при этом укладку проводят с шагом в 0,3-0,35 м. Если подсчитать площадь комнаты, то можно вычислить общую длину греющего контура для теплого пола.

Экономия на длине без потери производительности системы возможна, если не проводить обогрев контуром площадей под мебелью или массивными предметами. Так сокращается длина трубопровода и отсутствует перегрев системы. Составляется проект укладки контура для теплого пола по спирали или змейкой.

Сделать змейку легче, но она отличается неравномерностью прогрева. Дальняя комната, к примеру, будет обогреваться более горячей водой, чем у дверного проема на входе в комнате.

Это свойство может быть использовано для отопления разных зон помещения – в местах частого посещения нужен более жаркий теплоноситель, а в местах редкого использования воздух может быть прохладнее.

Укладка по спирали даст равномерное распределение воды, но монтаж проходит сложнее из-за необходимости в двойном шаге для обратки.

Использование фитингов

Фитинги могут быть разборными (компрессионными или обжимными), а также прессовыми. Прессовые устройства легче устанавливать, но покупать для них специальное оборудование не всегда целесообразно.

Разборные фитинги проще и дешевле при монтажных работах, но в их применении есть смысл при небольшом метраже объекта. Продолжительность укладки обжимных или компрессионных устройств обычно довольно длительная.

Как используются обжимные фитинги:

• Труба с обоих сторон обрабатывается калибратором до идеально ровного круга. Наждачкой проходятся по поверхности и убирают заусенцы;
• Гайка с фитинга скручивается вместе с накидным кольцом. Качество уплотнителя необходимо проверить особенно тщательно – не должно быть выступов из паза;
• Обжимное кольцо (сухарь) надевают поверх накидной гайки на первом участке трубы;
• Штуцер фитинга вставляют до самого упора;
• Кольцо и гайка прикручиваются вплотную к фитингу;
• Гайка прикручивается рожковым ключом до упора.

Монтаж пресс-фитинга:

• Труба по краям обрабатывается калибратором;
• Обжимной фитинг надевается как можно глубже;
• Насадка в прессе подбирается соответствующего диаметра, оборудование работает с вращением основания, что облегчает работу с ним;
• В устье пресса вставляется труба, обжимается и отправляется на монтаж контура.

При стыках труб внутри одной комнаты необходимо избегать помещения фитингов в бетонную стяжку, лучше вывести его в стену и прикрыть плинтусами.

Как можно изогнуть трубы из металлопластика?

Металлопластиковые трубы для теплого пола можно поворачивать и изгибать особым устройством – трубогибом. Он предназначен для ручной обработки труб, легкий и маневренный, трубогиб точно и быстро формирует любые конструкции.

Как правило, у среднестатистического обывателя нет в запасах трубогиба, при этом его покупка совершенно необязательна. При ограниченной смете можно гнуть трубу вручную с использование кондуктора-пружины.

Приспособление обойдется около 150 рублей, и надежно убережет от брака и ошибок. Без такой подстраховки часто радиус превышается, труба ломается или слишком сплющивается.

Благодаря кондукторной пружине изгиб от трех радиусов выполняется качественно и точно. Устройство встречается внутреннее или наружное, которое легко передвигается по изгибаемой трубе.

Цена вопроса

Стоимость трубы из металлопластика различается в зависимости от изготовителя. Этот способ монтажа считается самым недорогим в теплотехнике, даже если делать не своими руками, а нанимать профессионалов.

Погонный метр работ стоит от 120 рублей до 500. В стоимость входит зачистка, фитинги и соединение уголками. Сама труба меняет стоимость в зависимости от материала и формы, фитинги обжимные стоят 130-350 рублей, тройники и переходники – до 250 руб.

Трубы из металлопластика отлично подойдут для укладки системы теплого пола – демократичные цены и легкость монтажа делают их все более популярными среди профессионалов и мастеров-самоучек. Специалисты рекомендуют выбирать исключительно качественные инструменты, покупая их или арендуя.

Здравствуйте, уважаемый читатель! Металлопластиковые трубы для теплого пола остаются и сегодня востребованными в силу своих выдающихся характеристик и наилучшего соотношения цены и качества. Рассмотрим преимущества и недостатки этих изделий, основные их типы, как правильно смонтировать напольную систему отопления.

Характеристики труб из металлопластика

Высокие потребительские свойства этого вида обусловлены многослойным строением материала. Его структура содержит пять слоев: несущий внутренний и внешний защитный слои из полимера, между которыми на клеевых прослойках встроен алюминиевый сердечник (на фото).

Каждый слой выполняет свои функции, определяющие параметры продукции.

Основными характеристиками металлопластиковых отводов являются следующие:

• Температура эксплуатации. Максимальное значение для металлопластика равняется 110 градусам, в то время как для водяных полов эта величина составляет 40 градусов.
• Рабочее давление. Металлопласт способен выдерживать при 95 нагрузку в 10 атмосфер (примерно 10 бар). Предельный показатель для напольного отопления – 6 бар.
• Минимальный радиус изгиба. Для ручного способа он составляет 80 мм, с использованием инструмента – 45 мм.
• Проходимость, измеряемая внутренним сечением.

Плюсы и минусы

Потребители и профессиональные мастера к достоинствам металлопластиковых каналов относят:

• Хорошую устойчивость к высоким температурам, следствием чего и стало их использование в водяных полах.
• Легкость и удобство монтажа, с ними проще работать.
• Пластичность материала, способность сохранять заданную форму, трубы легко гнуть даже руками, что позволяет укладывать их различными конфигурациями.
• Устойчивость ко всем видам коррозии.
• Гораздо меньшее линейное удлинение.
• Отсутствие кислородной диффузии.

К недостаткам относят:

• Разницу в коэффициенте теплового расширения у полиэтилена и алюминия, что со временем приводит к расслоению каналов.
• Значительный радиус изгиба, из-за чего при неаккуратном монтаже случаются заломы.
• Ослабление фитинговых соединений из-за регулярных колебаний температуры среды.

Срок службы

Производители рекламируют срок службы металлопласта не менее 50 лет. Однако по отзывам мастеров в интернете, отводы из этого материала нередко рвутся уже через 10 лет. Причиной могут быть некачественная самопальная труба, нарушения правил эксплуатации.

В то же время, следует отметить, что с каждым годом технологии производства металлополимера совершенствуются, появляются новые материалы, оборудование.

Виды

В конструкциях водяных полов применяются различные виды трубных изделий: стальные, медные, полипропиленовые, из нержавеющей стали, из полиэтилена. Сегодня трубы из металлопласта и REX (сшитый полиэтилен) опередили соперников и соперничают между собой. Какие из них лучше, выбирает потребитель исходя из своих интересов и финансовых возможностей.

Эксплуатационные качества металлопластовых труб определяют следующие составляющие:

• Тип полимера для основного и защитного слоев.
• Толщина алюминиевого армирующего слоя.
• Типоразмер изделий.

Эти параметры и отличают сегодня изделия на рынке.

Из полимерных материалов в современных моделях зарекомендовал себя сшитый полиэтилен PEX и его разновидности – PEX-A, PEX-B, PEX-C, PEX-D. Преимущество пекса – высокая прочность и способность возвращать начальную форму после незначительной деформации.

Другой полимер – PE-RT. Он отличается термостойкостью, переносит температуру до +124С. Соединять отводы можно как фитингами, так и сваркой, что более надежно.

Изделия с применением ПНД (полиэтилена низкого давления) мало пригодны для напольного отопления: при t 70° они деформируются.

Советы по выбору

При подборе материала учитывают следующие факторы.

• Размер бюджета, выделяемого на сооружение водяного пола. Надо учитывать, что для данного проекта труб потребуется гораздо больше, чем на отопительную систему в доме. На площадь 20 м2 потребуется как минимум бухта из 100 погонных метра металлопласта.
• Удобство в проведении монтажа. С изделиями, которые легче гнуть, быстрее и проще соединять, меньше риска получить залом и больше шансов сделать надежную систему.
• Прочность, эластичность и теплопроводность труб определяет толщина алюминиевого сердечника. Чем он толще, тем жестче разводка. Для самостоятельного монтажа лучше выбрать изделия с армированным слоем 0,15-0,2 мм.
• Для устройства водяного пола приобретают отводы внутренним диаметром 16 или 20 мм.

Примерная цена

Реализуются металлополимерные трубы в отрезах и бухтах. Стоимость определяется качеством полимера, размером сечения и производителем.

Так, металлопластиковые изделия итальянской фирмы ICMA – 16*2 мм (PE/AL/PE-RT) стоят 33 рубля за метр. Продукцию Valtec (Россия) 16*2 мм с PEX-В можно приобрести за 60 рублей. Отводы итальянской компании Юни-Фит PEX-b/PEX-c размером 20*2 мм обойдутся в 175 рублей.

Сколько трубы потребуется для теплого пола

Чтобы рассчитать объем материала, определяют необходимую мощность обогрева конкретных площадей, подходящую схему монтажа, шаг укладки. Для расчета берется за основу устоявшийся показатель: на 1 м2 помещается 5 м труб. Нужное количество погонных метров вычисляется по формуле:

L = S/N x 1,1

Здесь: S – площадь покрытия; N – шаг укладки; 1,1 – запас на отходы.

Сюда же прибавляют длину подключения к коллектору.

Так, для комнаты 12 кв. м при шаге укладки 0,15 м и длиной от пола до коллектора 3 м, получим:

12:0,15×1,1 +(3×2) = 94 м.

Калькулятор расчета

На сайтах производителей, в учебных видеороликах можно воспользоваться программами онлайн калькуляторов. Достаточно ввести исходные данные – площадь помещения, шаг укладки, желаемую температуру в помещении, тип стяжки, утеплителя, вид и типоразмеры труб – и программа выдаст расчетную мощность теплового потока в ватах с одного квадратного метра. Изменяя шаг укладки, виды труб можно определить оптимальную величину теплового потока.

Уже исходя от рассчитанной теплоотдачи, высчитывают количество необходимого материала. Как правило, при шаге 200 мм на один квадратный метр укладывается 5 метров трубы.

Способы соединения труб из металлопластика

Соединительный монтаж металлопластовых отводов исполняется с помощью двух типов фитингов:

• Компрессионных.
• Прессовых.

При укладке гибких труб они в основном не требуются. Но при подсоединении к коллекторам и ряде других случаев без них не обойтись.

Компрессионный способ горазда проще, не требует инструментов, кроме разводного ключа.

Пресс-фитинги соединяют надежнее, но это соединение неразъемное.

Монтаж отопления для пола своими руками

Сооружение водяного пола как вспомогательного источника обогрева в небольшом помещении можно сделать самостоятельно, с учетом наших рекомендаций. Большой объем работ лучше поручить профессионалам.

Для монтажа собственными силами необходимо провести расчет материала, закупить его и подготовить инструменты.

Необходимые инструменты и материалы

В состав нужных материалов входят не только трубы. Понадобятся:

• Коллектор.
• Соответствующие фитинги.
• Демпферная лента.
• Крепежные детали.
• Материалы для гидроизоляции и утепления.
• Составляющие бетонной смеси.

Инструмент подбирается согласно видам работ:

• Трубогиб или пружина.
• Ножницы по пластику.
• Лопата, мастерок, шпатель и прочее для бетонных работ.

Чертежи и схемы

Структура водяного пола

Варианты укладки труб напольного отопления

Технология монтажа

Схемы укладывания труб предполагают в основном два варианта: змейкой и улиткой.

Первый считается более простым и удобным в монтаже. Однако по этой схеме горячая вода при движении по трубопроводу постепенно остывает и получается, что температура в одной части контура будет ниже, чем в другой. Вопрос решается установкой насоса.

Вариант с улиткой позволяет равномерно нагревать контур. Метод подразумевает меньше изгибов, что для металлопласта с его возможными заломами важно.

Ход работ

1. Вначале выравнивают всеми доступными способами бетонное основание.
2. Размечают линии укладки с учетом выбранного шага, по ним выполняют установку крепежа в виде клипс.
3. Далее укладывают гидроизоляционные и утепляющие материалы.
4. Около стен крепят специальную ленту, защищающую бетонную заливку от трещин в случае деформации труб.
5. Устанавливают коллектор, помещают туда концы отводов.
6. Разматывают и монтируют трубы по линиям разметки, защелкивая в клипсы.
7. Для загиба петель используют специальную пружину. Она надевается на трубу и с её помощью гнут изделие на нужный радиус.
8. Подключают трубы к шкафу.
9. Проводят опрессовку установленной системы, наполняя её водой под напором.
10. В случае успешного результата начинают заливку стяжки.

Видео – монтаж водяного пола

Особенности монтажа

В качестве теплоизоляционного слоя раньше укладывали полистерольную фольгу. Сейчас появились профильные плиты из пенополистирола, снабженные специальными бобышками для удобства монтажа гибких труб.

В случае, когда нет возможности сделать стяжку, устраивают реечный пол. Между витками крепят бруски, по ним настилают напольное покрытие.

Советы по обслуживанию

Системы теплых полов выходят из строя редко. Но чтобы это не произошло неожиданно, регулярно следует проверять арматуру и насос, обслуживающие разводку.

Если в систему попал воздух, придется проводить опрессовку при помощи опрессователя, который можно арендовать на время, или приглашать специалиста с этим оборудованием.

Следует внимательно следить за температурным режимом. Значение, превышающее производителем, существенно сокращает срок работы металлопласта.

Как устранить течь в конструкции

Протечка обнаруживается по мокрым пятнам на полу или появившемуся падению теплоносителя в контуре.

Необходимо сразу же выключить подачу воды и отключить насос.

Теплоноситель сливают через сливной вентиль.

В месте протечки снимают перфоратором слой бетона.

Вырезают поврежденный отрезок и на его место присоединяют с помощью двух фитингов новый кусок отвода.

После завершения ремонта производят проверку работоспособности системы, восстанавливают стяжку.

Заключение

Надеемся, что информация принесла вам практическую пользу и вы сами определите, какая труба лучше для водяного пола. Желаем успехов в благоустройстве жилища, подписывайтесь на наши статьи, делитесь опытом в соцсетях.

Теплый пол в ряде случаев – это не роскошь, а действительно необходимость. Довольно часто в частных домах делают водяной подогрев полов. И в этом случае возникает масса вопросов, один из них – какие трубы использовать. Например, часто применяются металлопластиковые трубы для теплого пола. Почему многие выбирают именно их? Рассмотрим такой вариант обустройства системы подогрева подробнее.

Металлопластиковые трубы для теплого пола

Немного о водяных теплых полах

Водяные системы – одна из основных технологий обогрева пола в доме. Они имеют ряд преимуществ, которые привлекают к ним мастеров, да и владельцев домов тоже.

Водяной теплый пол — схема

Итак, благодаря водяным полам можно:

• обогревать помещение без больших энергозатрат;
• получать равномерное распределение тепла;
• использовать технологию с высокими показателями теплоотдачи;
• не бояться, что система быстро выйдет из строя – технология обустройства водяных полов позволяет добиться того, что полы будет крайне сложно повредить;
• пользоваться водяными полами долгие годы.

Водяной теплый пол прослужит долгие годы

Однако водяные полы не лишены и недостатков. Так, например, при выходе системы из строя заменить ее полностью или частично будет крайне сложно из-за того, что вся система находится внутри бетонной стяжки под напольным покрытием. Именно поэтому важно выбрать наиболее качественный материал, чтобы полы прослужили как можно дольше. Также важно учитывать, что при нагреве любой материал расширяется, а при неправильной укладке пола и заливке стяжки из-за коэффициента расширения труб стяжка может повредиться или может испортиться напольное покрытие.

Монтаж теплого пола из металлопластиковых труб

На заметку! Водяные полы редко можно обустраивать в квартирах. Это связано с тем, что в многоквартирных домах подключение системы обогрева производится к коммуникациям центрального отопления, а в этом случае соседние квартиры будут испытывать дефицит тепла. Да и возникает риск затопления жилых помещений, находящихся ниже этажом.

Тёплый пол от центрального отопления

Для обустройства теплых полов используются различные виды труб. Они отличаются определенными характеристиками, достоинствами и недостатками. Металлопластиковые трубы будут рассмотрены подробно в отдельном разделе, а в таблице ниже можно ознакомиться с другими вариантами типов водовода.

Таблица. Виды труб для систем обогрева пола.

Вид	Описание
Медные	Это самый дорогой вариант труб, которые можно использовать для укладки системы теплых полов. Но используются они нередко, так как имеют массу достоинств и считаются гораздо лучшим вариантом, чем любые полимерные трубы. Медные трубы прочны, надежны, быстро нагреваются, хорошо держат и отдают тепло, гибкие, не боятся замерзания или перегрева. Главный недостаток – это лишь стоимость их самих и дополнительных соединительных элементов – фитингов. Также такой водяной подогрев крайне сложно монтировать самостоятельно – здесь необходимо владеть особыми навыками.
Полипропиленовые	Такие трубы, конечно, пригодны для монтажа подогрева полов, но их используют редко из-за недостатков. Они плохо сгибаются, а в ряде случаев (в зависимости от шага контура) их просто невозможно использовать. Также они не пригодны для использования с высокими температурами (свыше 80 градусов). А так они выпускаются разных диаметров, имеют фольгированный слой, который позволяет снизить коэффициент расширения материала. Сами полипропиленовые трубы отличаются высокими показателями надежности, да и стоят недорого. Для работы с таким материалом понадобится приобрести также специальный сварочный аппарат.
Полиэтиленовые

Металлопластиковые трубы: особенности

Металлопластиковые трубы считаются одним из лучших вариантов для монтажа системы теплых полов. Выполненные из многослойного материала – алюминиевой прокладки, соединяющей два слоя полиэтилена разной толщины, – они обладают отличной теплоотдачей и хорошо прогревают основание. Алюминий нагревается очень быстро и вбирает в себя много тепловой энергии, при этом придает нужные прочностные характеристики самим трубам.

Бухта из металлопластика

Главные свойства металлопластиковых труб:

• долгий срок службы – до 50 лет;
• простота и удобство монтажа – из таких труб можно выполнить контур любой формы;
• отсутствие склонности к коррозии, невосприимчивость к химическим веществам;
• высокая прочность;
• низкая цена;
• термостойкость;
• обеспечение идеального уровня давления внутри системы благодаря ровной поверхности трубы внутри.

Строение металлопластиковой трубы

Недостатки, которыми обладают металлопластиковые трубы:

• необходимость использования при монтаже специальных фитингов;
• на фитингах может сформироваться накипь, которая становится причиной течи в ряде случаев;
• трубы могут расслоиться через некоторое количество циклов нагрева.

Внимание! Соединительные фитинги не рекомендуется замуровывать в стяжку. Лучше расположить их так, чтобы к ним можно было легко подобраться. Например, возле стен.

Пресс-фитинги

Металлопластиковая труба в разрезе имеет следующие слои:

• внутренний из экструзионного полиэтилена, который отвечает за обеспечение определенных показателей, связанных с давлением и температурой;
• слой клеевого состава, обеспечивающий соединение полиэтилена и алюминиевой сердцевины;
• непосредственно слой из алюминия;
• второй клеевой слой;
• внешнее покрытие, выполненное из плотного полиэтилена. Прочное, защищающее трубы от повреждений извне.

Внимание! Клей в трубах должен использоваться высококачественный. От него зависит долговечность использования материала. К сожалению, в ряде случаев для удешевления производства может быть использован некачественный клеевой состав. Поэтому покупать трубы рекомендуется у проверенных производителей.

Трубы из металлопластика отличаются прочностью и гибкостью, поэтому их часто применяют для обустройства теплых полов

Соединять металлопластиковые трубы между собой можно следующими типами соединителей:

• неразъемными или пресс-фитингами;
• разъемными – цанговыми или резьбовыми;
• условно разъемными или компрессионными.

Компрессионный фитинг в разрезе

Укладка металлопластиковой системы подогрева

Шаг 1. Первым делом нужно приобрести все необходимые материалы и инструменты для монтажа водяного подогрева. То есть, в первую очередь, сами металлопластиковые трубы, продающиеся в больших бухтах с метражом до 50 м. В ряде случаев напрямую у производителя можно приобрести и бухты с длиной трубы 80 м. Также понадобятся хомуты для фиксации труб на армирующей сетке, теплоотражающий материал, сама сетка, необходимое количество фитингов для создания соединений отдельных отрезков труб, цементная смесь для заливки стяжки. Трубы лучше всего купить диаметром 16, 20 или 25 мм.

Подготовка всего необходимого

Калькулятор длины контура труб теплого пола

Шаг 2. Далее нужно выполнить подготовку чернового основания, уложив на него гидроизоляционные и утепляющие материалы, а также армирующую сетку с крупными ячейками. Отдельные полотна сетки соединяются между собой при помощи хомутов. Лучше всего отдельные полотна класть так, чтобы они были внахлест друг на друга хотя бы на одну ячейку. Вдоль стен нужно приклеить демпферную ленту, которая необходима для того, чтобы залитая бетонная стяжка не деформировалась.

Укладка армирующей сетки

Шаг 3. После этого нужно выбрать правильное местоположение коллекторного ящика. Это очень важный показатель, так как от правильного выбора места будет зависеть расход трубы в первую очередь. Нужно установить сам коллекторный ящик.

Монтаж коллекторного ящика

Шаг 4. Далее нужно разложить трубы по выбранной схеме. Их можно укладывать змейкой либо по спирали. В первом случае обычно укладка производится, начиная от стен или окон. Укладка по спирали предполагает параллельное расположение труб подающих и возвратных – это вариант для помещений просторных в отличие от предыдущего. Важно выдержать и нужный шаг между трубами. Шаг укладки может варьироваться и составлять 10, 15, 20 см. Реже он может быть увеличен. Возле окон шаг должен быть небольшим – 15 см.

Схем укладки труб теплого пола существует несколько. Выбрать подходящую можно исходя из ваших потребностей

Трубы раскладываются по выбранной схеме

Еще одно фото процесса укладки

Шаг 5. Для того чтобы правильно изогнуть трубу, применяется пружина-трубогиб. Ее надевают на саму трубу и после этого, подгоняя к нужным местам, формируют нужный радиус.

Использование пружины-трубогиба

Шаг 6. Трубы нужно зафиксировать на армирующей сетке примерно на каждых 1,5 м, используя пластиковые хомуты. Их не стоит чрезмерно затягивать, иначе трубы могут быть деформированы во время температурного расширения при нагреве.

Трубы фиксируются на армирующей сетке

Шаг 7. После того как контур труб был уложен и зафиксирован, их нужно подключить к коллектору и проверить подачу воды. Потом можно заливать стяжку прямо поверх труб. Но в этот момент они должны быть наполнены водой. В противном случае трубы могут прогнуться.

Зафиксированный контур нужно подключить к коллектору

Важно! При укладке системы водного обогрева пола из металлопластиковых труб важно обратить внимание на целостность материала и отсутствие повреждений и деформаций. В противном случае это отразится на качестве итоговой работы. А длина труб в общей сложности не должна превышать 80-90 м. Лучший вариант – 50-60 м. Если общая длина труб будет больше, то следует монтировать два контура, а у коллектора должно быть 2 выхода.

Видео – Монтаж водяного пола

Соединители для металлопластика

Рассмотрим на примере, как происходит монтаж металлопластиковых труб и соединителей. В ряде случаев трубы нужно стыковать между собой, и эти знания могут пригодиться.

Шаг 1. Следует отмотать нужное количество металлопластиковой трубы и выпрямить ее.

Участок трубы выпрямляется

Шаг 2. Далее нужно отмерить нужный размер и сделать метку маркером.

Маркером делается отметка

Шаг 3. Для резки труб используется специальный инструмент – труборез. С его помощью трубу нужно отрезать в намеченном месте.

Применение трубореза

Шаг 4. При помощи специального калибратора требуется придать внутренней части трубы строго круглую формы, сняв фаску.

Снятие фаски

Шаг 5. Соединения выполняются при помощи так называемых обжимных или пресс-фитингов. Для первого варианта резиновые кольца-уплотнители должны максимально плотно и без каких-либо бугров расположиться в специальных пазах на фитинге. В этом нужно убедиться. Непосредственно на самом штуцере должна быть установлена электроизолирующая шайба из тефлона.

Пресс-фитинг

Шаг 6. Нужно надеть накидную гайку на саму трубу, при этом не соединив ее со штуцером, после чего поставить «сухарь», и далее, немного проворачивая трубу, ее нужно насадить на сам штуцер.

Гайка надевается на трубу

Насаживание металлопластиковой трубы

Шаг 7. Далее накидную гайку нужно закрутить вручную, а после – докрутить ее до нужного количества оборотов, используя два рожковых ключа.

Закручивание накидной гайки

Гайка докручивается ключом

Пресс-фитинги устанавливаются по-другому.

Шаг 1. Требуется проверить наличие уплотнителей и прокладки-диэлектрика на фитинге.

Проверка фитинга

Шаг 2. Далее трубу нужно надеть на штуцер таким образом, чтобы она появилась в круглом отверстии в основании гильзы.

Труба надевается на штуцер

Шаг 3. После нужно выполнить опрессовку соединителей при помощи ручных клещей. Бортик гильзы должен войти в специальный паз в клещах.

Опрессовка соединителей при помощи ручных клещей

Шаг 4. Далее нужно закрыть «обойму» клещей до защелкивания замка. Опрессовка повторяется после изменения оси обжима для удаления защипов.

Далее нужно закрыть «обойму» клещей до защелкивания замка

Видео – Работа с соединителями

Несколько слов об опрессовывателях и материалах

Инструменты-опрессовыватели можно купить практически в любом магазине, где продаются строительные материалы, так как они применяются для ряда строительных работ и не являются дефицитом. Они помогут при монтаже практически любого трубопровода, могут иметь съемные насадки. Они компактны и просты в применении.

Опрессовыватель гидравлический

Материалы для обустройства водяных полов должны быть качественными и надежными – от этого напрямую будет зависеть срок службы системы. Важно также рассчитать предварительно и расход материала. Согласно информации, полученной от опытных мастеров, на 20 м² площади достаточно бухты в 100 м. Расчеты производятся на основании данных о площади обогреваемого участка.

Совет! Лучше отказаться от покупки материалов и инструментов китайского производства.

Водяной теплый пол

Цены на трубы для теплого водяного пола Rehau

трубы для теплого водяного пола rehau

Монтаж водяного пола из металлопластика можно выполнить своими руками, если знать особенности технологии и учитывать все выше озвученные советы. Но если есть малейшее сомнение в своих силах, то лучше доверить этот процесс профессионалам.

Метапол: что это такое? Металлопластиковые трубы, или метапол (обиходное название), представляют собой водопроводные трубы новейшего поколения, объединившие в себе основные преимущества пластиковых и металлических труб. Для метапола характерны высокопрочные показатели, потому он столь успешно задействуется в большинстве сфер обслуживания.

Сфера использования металлопластиковых труб весьма широка благодаря небольшому диаметру и высокой прочности. Часто используется метапол и при монтаже теплого пола с подогревом, при подаче холодного и горячего водоснабжения в квартиры, при отоплении жилых помещений. Монтаж метапола довольно удобен, и удобство объясняется возможностью его перегиба без сварочного аппарата и дополнительных колен. Для соединения двух частей трубы используются специальные фитинги для метапола.

Пластик + металл

Главная особенность труб из металлопластика — их изготовление с добавлением металлического слоя (т.е. армирование труб).

Как выполняется выравнивание пола под ламинат? Все доступные способы выравнивания пола своими руками.

Об утеплении лоджии изнутри квартиры читайте в этой статье. Профессиональные рекомендации помогут выбрать лучший утеплитель и выполнить утепление самостоятельно.

За основу в металлопластиковой трубе взят внутренний слой полиэтилена, выполняющий несущую функцию и придающий прочность самой трубе.

К нему клеевым составом крепится слой алюминиевой фольги – он стабилизирует трубу и препятствует диффузии кислорода. Края фольги сваривают лучом лазера встык между собой.

Наружный слой полиэтилена выполняется в белом цвете и одновременно несет защитную и декоративную функции.

Трубы метапола представляют в целом такую конструкцию: слой полиэтилена – клей – алюминиевый слой – клей – наружный полиэтиленовый слой. Срок службы труб из металлопластика благодаря такой конструкции – весьма длительный.

К тому же каждый слой конструкции металлопластиковой трубы наделен своей отдельной функцией. Например, составляющий внутренний слой сшитый полиэтилен придает внутренней поверхности требуемую гладкость, предупреждает зарастание наслоениями в виде накипи и прочих типов осадков.

Основные размеры метапола— это диаметр труб. Распространенные типоразмеры — это 16, 20, 26, 32 и 40 мм, толщина стенки труб при этом составляет 2 — 3,5 мм.

Преимущества металлопластика

Послойная конструкция металлопластиковой трубы обеспечивает последней следующие достоинства:

• Долговечность и высокую прочность: соблюдая правила эксплуатации метапола, он может служить верой и правдой 50 лет и более, в то же время для металлических труб этот срок вдвое ниже – всего 25 лет.
• Наличие внутренней гладкой поверхности и отсутствие конденсата способствуют более легкой проходимости воды и мусора: последний не цепляется за стенки трубы, а это означает, что снижается вероятность забивания металлопластиковых труб.
• Гибкость при монтаже и и легкость материала при транспортировке. За счет высокого значения угла возможного сгиба и небольшого веса металлопластиковые трубы легко перевезти и легко установить даже в особо сложных конструктивных условиях.

Не знаете, чем приклеить линолеум к бетону? Поможет видео и подробная текстовая инструкция.

Читайте об утеплении стен пеноплексом изнутри тут — подробное описание, пошаговая инструкция.

Порядок укладки гвл на деревянный пол можно узнать по адресу: https://remprofi.com/poly-i-napolnye-pokrytiya/gvl-dlya-pola-osobennosti-pravilnoj-ukladki.html

Металлопластиковые трубы устойчивы к воздействию агрессивных технических и химических жидкостей, в числе которых масла, жиры, щелочи и органические кислоты, солевые и водные растворы химикатов – они не нанесут никакого вреда трубам из металлопластика даже при постоянной циркуляции. </li>Нетоксичность и гигиеничность – произведенные из пищевого пластика трубы позволяют безопасно использовать их при передаче питьевой воды и напитков, включая газированные и слабоалкогольные. </li>Высокая пропускная способность труб, которая с течение времени возрастает, так как для полимеров характерны деформации в разумных пределах. К слову, часть нагрузки снимают именно деформации (жесткие стальные трубы этого свойства лишены). </li>Метапол способен выдерживать широкий диапазон температур, высшая планка составляет 95 °С. </li>Высокие параметры шумопоглощения. </li>Даже сложно организованная система газопровода и водопровода может быть создана благодаря использованию в работе специальных крепежных средств – фитингов и уголков для удобного и надежного соединения труб. Прокладка и соединение металлопластиковых труб своими руками теперь не представляют особых сложностей. </li>

Простота установки и монтажа металлопластиковых труб своими руками, простой набор инструментов, необходимых для обработки, минимальное количество отходов, возможность заливки труб в бетон без каких-либо условий и ограничений. </li>Отличная ремонтопригодность без необходимости использования сварочного и гибочного оборудования. </li>Антистатические свойства (непроводимость блуждающих токов). </li>Эстетичный внешний вид труб, который не требует покраски.</li></ul>Что лучше: метапол или полипропилен? Выбирая металлопластиковые трубы или полипропиленовые аналоги, следует помнить: метапол меньше подвержен воздействию ультрафиолета и атмосферного кислорода, в то же время он уступает полипропилену по стойкости к механическому разрушению.

Цена метапола составляет 23-85 руб/м в зависимости от диаметра.

Для бытового трубопровода металлопластиковая труба метапол стала едва ли не самым важным элементом. Именно эти трубы наиболее востребованы сегодня среди других пластиковых модификаций подобной продукции.

В заключение предлагаем посмотреть видео о монтаже металлопластиковых труб своими руками – соединение отрезков метапола займет всего пару минут:

2014-08-15Используемые источники:

• https://gurupola.ru/teplye-poly/iz-metalloplastikovyh-trub.html
• https://seti.guru/teplyj-pol-iz-metalloplastikovyh-trub
• https://vseotrube.ru/otoplenie/metalloplastik-dlya-teplogo-pola
• https://pol-exp.com/metalloplastikovye-truby-dlya-teplogo-pola/
• https://remprofi.com/vodosnabzhenie-i-otoplenie/metapol.html
