В холодное время года потребность в тепле особо возрастает. Но далеко не каждый хозяин имеет возможность приобрести обогреватель заводского образца. В том, чтобы собрать обогреватель своими руками, нет ничего сложного.
Предлагаем вашему вниманию четыре варианта создания обогревательного прибора из подручных средств, который будет прекрасно справляться с возложенной на него задачей. Мы подробно описали процесс изготовления самоделок. Описали принцип действия и особенности эксплуатации.
К пошаговым руководствам мы приложили схемы, фото-подборки и видео-инструкции.
Приборы для локального обогрева
Самые простые модели самодельных обогревателей предназначены для локального обогрева. Их максимальная температура нагрева составляет порядка 40°С.
В большинстве своем обогревающие самоделки относятся к излучающим устройствам, действующим по принципу ИК обогревателей и электрических радиаторов. Подключают их к однофазной сети с традиционными для бытовых объектов 220 В. Желающим заняться самостоятельным изготовлением приборов нужны знания в области электротехники и электромонтажа.
Галерея изображенийВ роли нагревательного элемента будет выступать отрез алюминиевой фольги, используемой хозяйками для запекания, толщина которой составляет 0,1 мм
Первым делом прочищают стеклянные заготовки, удаляя с помощью салфетки пыль и остатки грязи, обезжиривают и тщательно просушивают. Очищенные заготовки охлаждают. Это необходимо для того, чтобы при последующем обжиге нагар лучше оседал на поверхности.
Подпаливают установленную в подсвечник свечу. А затем поочередно захватывают плоскогубцами за уголок каждую стеклянную заготовку и аккуратно двигают над свечой, чтобы стекло покрылось сажей. Необходимо добиться равномерного оседания нагара на всей поверхности стекла; обожженная часть и будет выступать токопроводящим элементом.
Манипуляции со свечой придется периодически прерывать с тем, чтобы дать разогретому стеклу немного остынуть.
Главное достоинство такого прибора в том, что значительная часть тепловой энергии выделяется нагретым до определенной температуры материалом в виде инфракрасного излучения
После остывания заготовок у каждой из них прочищают края. Для этого с помощью гигиенических палочек вдоль контура по периметру снимают по 5 миллиметров от края.
На обожженную часть, которая будет выступать в роли токопроводящего элемента, равномерно наносят клей, сверху которого прикладывают заранее подготовленный отрез фольги. Полоски будут выполнять функцию клемм, необходимых для подключения проводов.
Такие же действия выполняют со второй половинкой. Обе детали соединяют. Чтобы обеспечить герметичность устройства, места соединений обрабатывают герметиком, покрывая торец по всему периметру.
Чтобы сделать нагревательные элементы, из фольги вырезают две полосы, ширина которых соответствует размеру закопченной области на стеклянных заготовках
Для того чтобы рассчитать мощность прибора, необходимо с помощью тестера измерить сопротивление углеродистого покрытия. Щупы мультиметра прикладывают к свисающим «хвостикам» алюминиевой фольги. Полученные данные используют при расчете с помощью формулы:
N=I2 х R,
где «N» – мощность, «I» – сила тока, а «R» – сопротивление.
Мощность не должна превышать допустимые значения в 1,2 Вт. Если сопротивление превышает значение в 120 ОМ, чтобы уменьшить его, необходимо слой нагара сделать чуть толще. Здесь действует такое правило: чем больше копоти, тем меньше электрическое сопротивление.
Если параметры в пределах нормы – приступают к финальной стадии сборки. Для этого зачищенные края заготовок смазывают клеем, а свободные концы отрезов фольги загибают и приклеивают к одной из сторон.
Из деревянного бруска делают подставку и монтируют на нее подключенные к электрическому шнуру контактные площадки
На деревянную площадку устанавливают собранную из стекла и фольги конструкцию и устройство подключают к 12-вольтному источнику.
Вариант #2. Греющая панель из остатков ИК пола
Если после устройства греющего инфракрасного пола остались обрезки пленки, их стоит смело пустить в дело изготовления настенного обогревателя, к примеру, для дачи или гаража.
Их обрезков инфракрасной пленки, оставшихся после устройства теплого пола в доме, можно соорудить настенную панель, а при желании декорировать ее ламинированной крупногабаритной фотографией
Инфракрасная пленка потребляет меньше энергии, чем прочие обогревающие электроустройства. Для небольшого помещения примерно 2×2 м достаточно 1 м пленочной карбоновой системы.
Галерея изображенийКорпус прибора будет выполнен из жестяной банки высотой в 20 см при диаметре в 10 см., а планки для намотки спирали из нихрома – из нефольгированного текстолита
Помимо жестяной банки для сборки нагревательной конструкции необходимо подготовить:
- трансформатор на 12 Вольт;
- диодный мостик;
- нихромовая проволока сечением 1 мм2;
- вентилятор;
- перфоратор с тонким сверлом;
- паяльник;
- компьютерный вентилятор.
Из текстолита необходимо заранее вырезать две заготовки, размер которых соответствует габаритам выбранной банки. Для подключения устройства к сети и переключения режимов потребуется также электрический шнур и кнопочный переключатель.
Первым делом с отреза текстолита снимают фольгу и вырезают внутреннюю часть так, чтобы получилось подобие рамки.
В текстолитовой заготовке с помощью тонкого сверла проделывают отверстия, размещая их с небольшим смещением относительно друг друга
В проделанные отверстия заглубляют концы нихромовой проволоки. К свободным концам заведенной под раму проволоки припаивают очищенные от изоляции «хвосты» электрических проводов.
Плотность тока в контактирующих с воздухом нихромовых электрически спиралях составляет порядка 12-18А/мм2. В зависимости от степени нагрева их насыщенность цвета будет меняться от темно-бордового до ярко-красного. Температура наружной поверхности излучателя при этом не превышает и 70 градусов.
Берут трансформатор, диодный мостик и кулер и замыкают их с зафиксированной нихромовой проволокой в единую цепь, не забывая при этом подключить переключатель
Диодный выпрямитель и малогабаритный трансформатор на 12 В необходим для питания кулера.
Чтобы иметь возможность регулировать температуру, стоит рассмотреть вариант установки хотя бы двух разделенных спиралей. К тому же, подключив спирали параллельно, в случае перегорания одной, другие не пострадают.
Главное при сборке конструкции – чтобы намотанные спирали не касались каких-либо деталей помимо текстолитовой рамки.
Вентилятор монтируют в банку с помощью кронштейна в виде П-образной металлической детали, зафиксированного болтом. Ток будет прогревать витки проволоки, а вентилятор обдувать конструкцию теплым потоком воздуха.
К собранной конструкции прикрепляют текстолит, после чего соединенные в единую цепь элементы электрического устройства помещают в банку
Для обеспечения свободного доступа воздуха в крышке и стенках банки просверливают 20-30 отверстий диаметром по 1,5-2 мм. Собранное устройство непосредственно напрямую подключают к сети в 220В и проверяют его работоспособность. В целях безопасности излучающую поверхность можно прикрыть защитной сеткой.
Такой тепловентилятор подойдет для прогрева небольшого по площади помещения. Как и промышленные модели тепловентиляторов, он всего за несколько минут прогреет середину комнаты, не расходуя драгоценное тепло на теплопотери, которые ходят сквозь стены.
Галерея изображенийКорпус изделия можно сделать из секционной батареи системы отопления, автомобильного радиатора либо же сварить из стальных труб
Для обеспечения плавной настройки мощности прибор оснащают реостатом или дискретными переключателями. Чтобы автоматизировать процесс, дополнительно устанавливают термостат и датчик опрокидывания.
Чтобы сделать масляный обогреватель нужно заранее подготовить:
- ТЭН мощностью в 1кВт (для помещения площадью в 10 квадратов);
- прочный и герметичный корпус, конструкция которого полностью исключает утечку жидкости;
- чистое и термостойкое техническое масло берется из расчета в 85% от общего объема корпуса;
- устройства управления и автоматики – подбираются в соответствии с общей мощностной нагрузкой прибора.
Важный момент, приобретая патронный тент, не забудьте проверить, чтобы в комплекте к нему шли силиконовые прокладки или их аналоги, выполненные из маслотермобензостойкой резины.
Чтобы не связываться со сваркой, в качестве корпуса можно использовать демонтированный регистр отопления, демонтированный из-за модернизации системы общественного здания.
Внушительная по габаритам конструкция будет нуждаться в сооружении платформы. Ее можно сделать из швеллеров или стальных уголков. При составлении схемы рамы отталкиваются от вместительности емкости и высоты изделия.
Схема подключения устройства и последовательность сборки ее конструктивных элементов наглядно представлена на рисунке
Сложность может возникнуть на этапе сварки элементов. Ведь для выполнения работ необходимо владеть соответствующими навыками. Первым делом разрезают профильную трубу на отрезки заданной длины. Из них собирают прямоугольные рамы.
В углу конструкции вырезают отверстие под размещение ТЭНа. В самой высокой точке радиатора вырезают отверстие для возможности заливки масла и оснащают штуцером с наружной резьбой, сверху которого устанавливают крышку.
Перед введением нагревательного прибора в эксплуатацию его необходимо протестировать на герметичность, создав большое давление в середине прибора
При сборке конструкции следует обратить внимание на ряд моментов:
- ТЭН лучше размещать в боковой или нижней части конструкции, фиксируя с помощью болтовых соединений. Такое решение обеспечит лучшую циркуляцию масла. Он ни при каких условиях не должен соприкасаться с корпусом.
- Чтобы активизировать процесс естественной конвекции жидкости, дополните конструкцию помпой и электроприводом. Для фиксации насоса к емкости нужно приварить небольшие металлические пластины.
- Не забудьте предусмотреть оснащенные клапанами отверстия для возможности экстренного сброса давления путем слива масла. Помпы располагают в нижней части радиатора по углам.
- Чтобы обеспечить долговечность конструкции, предупредив развитие электрокоррозии, учитывайте сочетаемость металла корпуса и ТЭНа. Из-за разности потенциалов металлов не стоит комбинировать обычную сталь или алюминий с медью.
- В обязательном порядке заземлите нагревательный прибор.
Конструкцию наполняют маслом не полностью, а лишь на 85%. Это необходимо для того, чтобы отведенные на воздух 15% были буферной зоной при расширении масла вследствие повышения температуры.
Чтобы сделать эффективно работающий ИК обогреватель своими руками, необходимо также подготовить:
- две медные клеммы;
- эпоксидный клей;
- деревянные заготовки для рамки.
Как и в предыдущих вариантах, потребуется электрический шнур, оборудованный вилкой.
Графитовый порошок можно «добыть» из отслуживших свой срок батареек. Для получения необходимой мощности обогревателя опытные мастера рекомендуют вводить до двух объемов углеродного наполнителя. В готовом виде получается густая и вязкая смесь, которую довольно трудно наносить тонкой пленкой. Чтобы упростить задачу используют узкий шпатель.
Разведенный с клеем графитовый состав выкладывают на пластиковые заготовки, делая извивающуюся дорожку, не забывая при этом отступать отведенное расстояние
Последовательность выполнения действий:
- Графит перемешивают с эпоксидным клеем в пропорции 1:1,5 или 1:2.
- На рабочую поверхность выкладывают пластиковую заготовку гладкой стороной книзу.
- Готовую смесь выкладывают тонким слоем на пластик, формируя зигзагообразный узор.
- Сверху на выложенный узор второй лист пластика.
- По такой же технологии подготавливают вторую пластину. Обе заготовки плотно сжимают и дожидаются, пока клеевой состав затвердеет.
- На заготовки с противоположных сторон от графитового проводника фиксируют клеммы, придерживаясь представленной выше схемы.
- К клеммам подключают зачищенные концы электрического кабеля.
- Подключают прибор к сети и проверяют работоспособность системы.
Измерение сопротивления проводника и расчет мощности собранного прибора выполняют, придерживаясь описанной выше технологии.
На параметр сопротивления влияет количество графита в массе. Чтобы повысить сопротивление проводника нужно увеличить дозу графита в составе.
Для повышения жесткости конструкции устройство можно обрамить деревянной рамкой. Чтобы усовершенствовать конструкцию, дополните ее простеньким терморегулятором.
Выводы и полезное видео по теме
Видео #1. Обзор варианта изготовления спирального нагревателя:
Видео #2. Самодельный инфракрасный обогреватель мощностью в 1кВт:
Мы рассмотрели лишь несколько вариантов изготовления обогревателей из подручных средств. На самом деле их существует великое множество. При желании вы можете самостоятельно разработать и изготовить такой прибор. И наградой вам станет желанное тепло в ненастную погоду.
Хотите предложить собственный вариант изготовления обогревателя? Появились вопросы или есть полезная информация для нас и посетителей сайта? Оставляйте, пожалуйста, комментарии в расположенном ниже блоке.
Экономный керамический обогреватель своими руками из греющего кабеля
Впереди сезон отопления для частных домов. В продаже все большую популярность набирают керамические настенные обогреватели. Особенно для отопления каркасных домов-термосов.
В наше время все более оптимальным становится отопление от электричества с минимальными вложениями в оборудование (котлы, трубы, радиаторы), т.к. срок окупаемости всего этого из-за стоимости пеллет, угля, газа все больше и больше увеличивается.
Плюс таких экономных обогревателей
Вижу в том, что они смотрятся не только как электрический отопительный прибор, но и как декоративный элемент под окном. Цвет можно выбрать, наиболее подходящий под интерьер.
В каркасном доме у своих знакомых керамические обогреватели вообще вмонтированы в стены под окнами. Не знаю как решен вопрос пожаробезопасности. Но такое решение видел.
Цены на керамические обогреватели
Из-за встроенного электронного терморегулятора не такие комфортные как видно выше цена от 5690 и до 12710 рублей . На приобретение обогревателей на несколько комнат нужна существенная сумма.
Но есть решение из серии DIY (сделай сам). Можно легко изготовить подобные керамические обогреватели, затратив на каждый порядка 500 руб. Смотрим видео:
Керамический обогреватель своими руками видео
Для изготовления обогревателя вам потребуется :
Греющий кабель 66 ом заказать можно тут 100 метров хватит на 10 обогревателей за 1562 руб — Проверь цену
Терморегулятор 220 вольт за 234 руб — Проверь цену
Встраиваемый термолегулятор на 16 А за 572 руб — Проверь цену
Умный термостат с пультом за 1012 рублей Проверь цену
Вай фай розетка для управления обогревом из любой точки мира дома за 1002 рубля — Проверь цену
Керамогранитную плитку можно купить в любом строительном магазине !!!
Как сделать керамический обогреватель своими руками
Идея сборки такого обогревателя взята на канале Михалыч в youtube. Но там качество съемки оставляет желать лучшего.
Берем лист керамогранита нужной площади с необходимой расцветкой и металлические Z-образные уголки. Два для крепления на дюбеля к стене и один – как подпорка для вертикального положения обогревателя. Приклеиваем (фиксируем) их на жидкие гвозди.
Схема укладки греющего кабеля на керамогранитную плитку
Отмеряем два мотка кабеля по 5 м. Это даст нам примерную мощность обогревателя 350 Вт. Фиксируем заранее приобретенный греющий кабель необходимого сопротивления (66 Ом) на малярный скотч. Кабель выгодно приобрести на алиэкспресс (ссылка в описании к видео). Кабель фиксируем тоже жидкими гвоздями. Как высохнет – малярный скотч убираем. Соединяем концы кабеля и подключаем к внешнему электрокабелю. Делаем параллельное подключение этих двух отрезков по 5 м к 220В. Проверяем на нагрев.
Схема подключения. Только в нашем случае будет два таких параллельно соединенных кабеля
Заливается пескоцементной смесью (или кафельным клеем). Можно еще покрыть грунтовкой, что бы раствор не так крошился.
Можно поставить терморегулятор. Но это увеличит стоимость обогревателя в разы. А можно сделать тка, как сделал изобретатель этой простой конструкции – подключить обогреватели через простую схему уменьшения мощности:
Самодельный обогреватель из керамической плитки тест
Уважаемые товарищи! Я живу в частном доме площадью 66 кв.м. Второй год отапливаю дом подобными панелями фирмы Никатэн (заводского производства). У меня их две : 1-60×60 мощностью 300 Вт , 2- 120×60 мощностью 700 Вт итого 1 кВт. Панели работают постоянно начиная с октября месяца. Дополнительно стоит кондиционер инверторный, который создает циркуляцию теплого воздуха и выполняет функцию климат контроля. Суммарно электрическое отопление берет примерно 2 кВт. Так вот: температура в доме постоянно 22 градуса. Есть электрокотел Протерм 6 кВт, который буду снимать и выбрасывать, так как мотает он безбожно, а тепла нет. Я уже перепробовала все возможные комбинации: кондиционер и масляный обогреватель, электрокотел, но поверьте на слово — данное сочетание оказалось самым эффективным и недорогим на практике! Заводские панели стоят достаточно дорого, но они реально греют. Я совсем не разбираюсь в физике, но практика показала , что это работает ! И если можно за небольшие деньги сделать самому аналог и это будет безопасно ( я про пожарную безопасность) , то надо брать и делать
Греющий кабель 66 ом заказать можно тут 100 метров хватит на 10 обогревателей за 1562 руб — Проверь цену
Терморегулятор 220 вольт за 234 руб — Проверь цену
Встраиваемый термолегулятор на 16 А за 572 руб — Проверь цену
Умный термостат с пультом за 1012 рублей Проверь цену
Вай фай розетка для управления обогревом из любой точки мира дома за 1002 рубля — Проверь цену
Керамогранитную плитку можно купить в любом строительном магазине !!! Если кто-то делал подобные обогреватели и устанавливал в своем доме, напишите свои отзывы. Хватает ли 300-600 Вт мощности на комнаты 9-12 м2 в каркасном доме?
Жду ваших комментариев у кого есть опыт в таком обогреве дома !!!
Низкая температура окружающей среды в значительной мере снижает производительность труда и комфорт проживания. Поэтому обогрев бытовых и производственных помещений выполняют важную функцию, требующую существенных финансовых затрат на приобретение специального оборудования. Чтобы сэкономить средства на приборах отопления вы можете собрать обогреватель своими руками. Что особенно актуально для тех помещений и локаций, где нет необходимости заботиться о его эстетичном виде и дизайне.
Содержание
Для такой конструкции вам потребуется два кусочка стекла прямоугольной формы, металлическая фольга, парафиновая или стеариновая свеча, деревянный брусок (или брусок из другого диэлектрического материала), электрический шнур с вилкой, листовой металл для контактов.
Порядок изготовления такого мини обогревателя следующий:
- Возьмите два одинаковых кусочка стекла прямоугольной формы, в данном примере используются размеры 4×6 см, но это не критично, можно брать и другое соотношение, главное, чтобы площадь была около 25 см2. Очистите и обезжирьте их поверхность.
- При помощи зажженной свечи аккуратно нанесите слой копоти на одну поверхность стекла. Следите за равномерным покрытием и распределением сажи, так как она будет выступать в роли токопроводящего материала.
Рисунок 1: элементы для изготовления обогревателя - При помощи ватки или ушной палочки очистите край закопченного стекла, приблизительно на 5 мм.
- Отрежьте кусочек фольги такой же ширины, как поверхность стекла, покрытая копотью. По длине она должна выступать на 3 – 4 см за край стекла. Положите фольгу на стекло.
- Намажьте край стекла герметиком и совместите две половинки вместе с фольгой между ними.
Рис. 2: совместите два стекла
Края фольги загните под стекло на одну сторону.
- На деревянном бруске закрепите металлические контакты и припаяйте к ним концы электрических проводов с вилкой. Установите стекла на брусок – отопительный прибор готов.
Рис. 3: закрепите контакты на деревянном бруске
Следует отметить, что максимальная температура такого обогревателя должна составлять около 40ºС. Естественно, отапливать дом, дачу, гараж таким самодельным обогревателем не получится, он подойдет для обогрева палаток, рабочей области перед верстаком или другого пространства непосредственно перед рабочей поверхностью. Если устройство греется слишком сильно, вам потребуется уменьшить сопротивление токопроводящих элементов, для этого можно использовать более толстую фольгу или увеличить толщину сажи.
Идея N2: Инфракрасный обогреватель
Для изготовления инфракрасного обогревателя своими руками можно использовать несколько вариантов устройств. Рассмотрим два наиболее простых в реализации, для одного из них будет использоваться ИК пленка, применяемая в системе теплого пола, а для второго нагревательную панель изготовим из подручных средств. Если у вас остался пленочный ИК нагреватель от пола или есть возможность его достать, то это значительно упростит вам задачу.
Пленочный ИК нагреватель
Для изготовления такой инфракрасной модели вам понадобиться кусок рулонной фольгированной теплоизоляции, нагревательная пленка, питающий кабель для подключения в электрическую сеть, клеммы для подключения провода к пленке, терморегулятор или другие устройства для изменения температуры обогревателя.
Процесс изготовления состоит из таких этапов:
- Выберете место размещения, так как пленочный обогреватель не может самостоятельно стоять на полу или столе, его нужно крепить к стене, потолку, каркас или на другой жесткой поверхности.
- По размеру инфракрасной пленки вырежьте термоизоляцию и подготовьте фольгированную поверхность для наклеивания пленки.
Рис. 4: вырежьте термоизоляцию нужного размера - К подготовленному рулону приклейте пленку, обеспечьте плотное прилегание по всей длине. Для скрепления поверхностей можно использовать как клеящие составы, так и двухсторонний скотч. Но точки нанесения клеящего вещества должны располагаться не на инфракрасных излучателях.
Рис. 5: места для нанесения клеевого состава - По краям пленки закрепите клеммы, предварительно к клеммам припаяйте провод для подачи электрической энергии.
Рис. 6: припаяйте клемму к медной шине - Заизолируйте места электрических соединений при помощи изоленты, термоусадки или битумной ленты. Это нужно, чтобы при подключении нагревательного прибора в сеть исключить угрозу поражения электротоком от обогревателя и изолировать токоведущие части от стен и других конструктивных элементов зданий.
Рис. 7: заизолируйте места электрических контактов - В конструкцию электрообогревателя включите терморегулятор, наиболее удобной точкой включения является питающий провод. Так как элемент управления можно поместить в наиболее удобное и доступное место. Это позволит контролировать мощность теплоотдачи обогревателя для обогрева гаража.
- Закрепите ИК обогреватель на стене или другом конструктивном элементе. Если вы хотите установить его на полу, можно изготовить деревянный каркас.
Панельный ИК нагреватель
Рабочий элемент инфракрасного обогревателя можно изготовить и самостоятельно. За образец берем конструкцию керамического обогревателя, для него вам понадобится две одинаковые панели из термоупорного пластика (площадью около 1м2), графитовая мука, эпоксидный клей, шнур для питания электрического обогревателя. Графитовая мука будет выполнять роль токопроводящей среды, ее можно приобрести как отдельно, так и взять с отработанных электрических батареек или изготовить из строительного простого карандаша.
Весь процесс подразделяется на такие этапы:
- Подготовьте поверхность пластика, предварительно очистите и обезжирьте сторону, на которую будет наноситься токопроводящая смесь.
- Смешайте графитовый порошок с эпоксидным клеем в соотношении 1:1 или 1:1,5, следует отметить, что с увеличением количества эпоксидного клея сопротивление обогревателя будет увеличиваться, а мощность прибора уменьшаться. При большем количестве графита, увеличится проводимость цепи обогревателя, возрастет протекающий ток и мощность.
Рис. 8: изготовление токопроводящего состава - При помощи шпателя нанесите на очищенную пластиковую поверхность смесь графита и эпоксидного клея, как показано на схеме сборки ниже:
Рис. 9: схема нанесения графитной дорожки - Дождитесь высыхания графитно-эпоксидной смеси и приклейте сверху второй лист пластика. Установите клеммы в месте разрыва токопроводящей дорожки.
- К выводам клемм подсоедините электрический шнур для последующего подключения устройства к питающей сети.
Готовый обогреватель следует опробовать при помощи мультиметра – установите щупы на выводы вилки и замерьте электрическое сопротивление. После этого следует рассчитать выделяемую мощность по такой формуле: P = U2 / R
Где P – мощность устройства, U – питающее напряжение, R – сопротивление цепи обогревателя.
Преимуществом такого прибора отопления является инфракрасное излучение, которое будет нагревать все предметы, а от них уже происходит обогрев помещения. За счет чего сразу нагреваются конкретные предметы и люди, находящиеся в зоне излучения. Поэтому ИК обогреватель выгодно применять для отопления гаражей, террас, беседок, веранд и таких помещений, где нет необходимости затрачивать ресурсы на постоянное поддержание температуры воздуха.
Если конструкция обогревателя вам покажется недостаточно прочной для использования в каком-то помещении, ее запросто можно усовершенствовать при помощи деревянной рамы по периметру.
Идея N3: Масляный нагреватель
Так как техническое масло обладает хорошими теплопередающими функциями, его широко используют в обогревателях. Такой масляный обогреватель вы можете собрать самостоятельно на дому. Для этого вам понадобится старый радиатор отопления (чугунная или биметаллическая батарея, регистр или другая трубчатая конструкция), ТЭН трубчатого типа, непосредственно само масло в качестве теплоносителя, герметичные пробки для размещения ТЭНа.
Чтобы максимально обезопасить работу масляного прибора, его можно дополнить датчиком нагрева, размыкающие контакты которого подключены в цепь питания.
Процесс изготовления масляного радиатора заключается в следующем:
- Возьмите старый радиатор, важно, чтобы он был заменен по причине модернизации системы, а не из-за нарушения целостности корпуса. Желательно самому убедиться в этом путем заливки жидкости или хотя бы посредством внешнего осмотра.
Рис. 12: Возьмите старый радиатор - Подготовьте в обогревателе два отверстия – под ТЭН и для заливки масла. Первое отверстие обязательно должно оснащаться резьбой и располагаться в нижней части, чтобы нагретые массы поднимались вверх. Второе отверстие удобнее располагать в верхней части, при вводе обогревателя в работу его также придется герметизировать. Помимо этого можно изготовить отверстия для слива масла и для клапана аварийного сброса давления.
Рис. 13. Подготовьте два отверстия - Закрутите нагревательный ТЭН в отверстие на радиаторе. При выборе конкретной модели ТЭНа важно убедиться, что диаметр резьбы подходит по диаметру отверстия, а в комплекте имеются прокладки из маслостойкой резины.
Рис. 14: закрутите ТЭН в нижнее отверстие
Еще один важный момент – диаметр ТЭНа должен быть таким, чтобы он ни в коем разе не касался стенок радиатора. Для герметизации используются подкладки, специальные составы и пакля.
- Если вы оставили горловины для сброса масла и под установку датчиков, установите в них соответствующее оборудование. Проведите герметизацию всех отверстий, которые не будут задействованы в дальнейшем, оставьте только горловину для заливки масла.
- Залейте в обогреватель техническое масло примерно 85% от общего объема. Запас в 15% необходим для свободного пространства, которое займет жидкость после нагревания и температурного расширения. Ни в коем разе не заливайте масла впритык. Закройте горловину для заливки масла.
Рис. 15: закройте горловину для заливки масла - Заземлите обогреватель на контур заземления.
Следует отметить, что для увеличения срока службы такого устройства следует подбирать тэн в соответствии с материалом корпуса. Иначе, из-за большой разности напряжения выхода частиц этих металлов будет происходить разрушение элементов. Также заметьте, что обогреватель будет иметь приличный вес, поэтому желательно обеспечить ему надежную фиксацию в пространстве или изготовить конструкцию для удобства перемещения.
Идея N4: Обогреватель со спиралью
Классический вариант обогревателя спирального типа подразумевает включение нагревательных спиралей в сеть. В качестве основания для установки спирали в таких моделях использовались термоустойчивые диэлектрики. Но это довольно простые варианты, поэтому в рамках данной статьи мы рассмотрим принцип изготовления устройства, которое по своим характеристикам не уступает газовому обогревателю. В нем используется тот же принцип, что и в тепловой пушке, но с меньшей теплоотдачей.
Для изготовления вам понадобиться нагревательная спираль, электрический вентилятор, металлическая труба или коробка для корпуса, диэлектрический термостойкий каркас, шнур питания. Процесс изготовления обогревателя включает в себя такие этапы:
- Обрежьте асбоцементную трубу нужной длины (в данном примере она будет использоваться для изготовления несущего каркаса).
Рис. 17: обрежьте трубу нужной длины - Просверлите в трубе несколько отверстий с разных сторон, чтобы в них можно было просунуть нихромовую спираль.
- Заведите в отверстия спираль, в данном примере они выполнены в форме решетки, но это не принципиально, важно чтобы нагревательные элементы имели разный угол наклона.
Рис. 18: положение спирали в трубе
Если вы собираете несколько кусков спирали, соедините их между собой на внешней стороне трубы.
- С одной стороны трубы поместите вентилятор для нагнетания воздушного потока. Направление лопастей должно обеспечивать движение воздуха к спиралям, протянутым в трубе. Расстояние от вентилятора до нагревательного элемента должно обеспечивать безопасную работу, чтобы лопасти не расплавились. Для дополнительного охлаждения вентилятор и асбестовую трубу можно разделить в корпусе.
Рис. 19: разделение вентилятора и трубы с нагревателем - Заизолируйте места электрических соединений как от вентилятора к питающему шнуру, так и от нихромовой спирали. Для изоляции спиральных соединений можно использовать миканитовую ленту, которую наматывают прямо на асбестовую поверхность.
- Готовый обогреватель поместите в наиболее подходящий корпус. В данном примере для защиты от случайного прикосновения к спирали, перед трубой, устанавливается дополнительная решетка.
Следует отметить, что мощность вентилятора не должна быть слишком большой, чтобы спирали успевали разогреться. На практике вы должны добиться эффекта дуйчика, а производительность обогрева можно регулировать длиной спирали. Также асбестовую трубу внутри желательно покрыть термоустойчивым лаком, чтобы частицы асбеста не попадали в воздух. Корпус обогревателя не лишним будет заземлить на контур заземления.
Службы ЖКХ не спешат начинать отопительный сезон и в квартирах холодно, нужно обогреть гараж или теплицу, да мало ли причин может быть для того, чтобы понадобился обогреватель. В продаже можно найти устройства на любой вкус и кошелек. И все-таки многие предпочитают собрать обогреватель своими руками, экономя при этом существенные средства.
Требования к самодельному прибору
Большинство из тех, кто хочет попробовать свои силы в самостоятельном изготовлении обогревателя, вряд ли стремятся к слишком сложной работе.
Да и покупка большого количества различных технических элементов и узлов, чья стоимость вполне сопоставима с ценой готового изделия, вряд ли экономически оправдана. Таким образом, будущий прибор должен быть:
- простым в монтаже;
- продуктивным;
- экономичным в потреблении электроэнергии;
- безопасным;
- выгодным, то есть затраты на его производство должны быть минимальными;
- удобным;
- компактным.
Рассматривая существующие обогреватели, выпускающиеся промышленостью, можно сделать вывод, что всем этим требованиям соответствуют приборы, работающие по принципу инфракрасного излучения. Точнее, так называемые термопленки. Материал генерирует тепловую энергию, передающуюся предметам, которые, в свою очередь, разогревают окружающую среду. Такой способ обогрева считается наиболее эффективным, поскольку выработанное тепло не растрачивается впустую. Соответственно и кпд такого устройства очень высок.
Самоделка #1 — на основе обогревателя «Доброе тепло»
По так называемому «принципу термопленки» работают многие нагревательные устройства. К примеру, всем известное «Доброе тепло». Собрать его аналог в домашних условиях не составит особого труда. Для этого понадобится:
- Слоистый бумажный пластик. Два одинаковых по размерам листа площадью около 1 кв. м.
- Графитовый порошок. Можно самостоятельно размолоть графит, например, старые графитовые троллейбусные щетки.
- Эпоксидный клей.
- Кусок исправного провода с вилкой на конце.
Обогреватель Доброе тепло — прототип для множества самодельных устройств
Работа выполняется поэтапно:
- Смешиваем клей с графитовым порошком и тщательно размешиваем получившуюся смесь. Таким образом мы получаем не просто клеящий состав, а графитовый проводник с высоким сопротивлением. Количество графита в клее напрямую влияет на максимальную температуру будущего обогревателя. В среднем она составляет около 65 °С.
- На лист пластика зигзагообразными широкими мазками наносим подготовленный состав. Для обработки используем более шершавую сторону листа.
- Пластиковые листы соединяем между собой при помощи эпоксидного клея.
- Для большей прочности конструкции сооружаем деревянную рамку, надежно фиксирующую листы.
- С разных сторон сооружения к графитовым проводникам крепим медные клеммы. Как вариант можно так же подключить и простенький терморегулятор, который позволит устанавливать наиболее комфортный режим обогрева. Однако это не обязательно.
- Тщательно просушиваем конструкцию. Даже небольшая влажность повредит самодельный обогреватель при первой же попытке включения.
- Проводим испытания, измеряем сопротивление устройства. По полученной величине рассчитываем мощность и определяем, можно ли без опасений подключать обогреватель в сеть.
Прибор готов к использованию. Он может размещаться как полу или на стене, не занимает много места, достаточно эффективен и безопасен при условии качественной изоляции.
Графит измельчается и смешивается с эпоксидным клеем — так получается графитовый проводник
Схема устройства будущего обогревательного устройства
Самоделка #2 — мини-обогреватель из фольги и стекла
Следующее самодельное устройство работает по схожему с предыдущим принципу. Для его изготовления понадобится:
- два одинаковых по размерам куска стекла;
- алюминиевая фольга;
- герметик;
- обычная парафиновая свеча;
- провод с вилкой на конце;
- эпоксидный клей.
Также пригодится приспособление для удерживания свечи во время работы, ватные палочки для удаления сажи и тряпочка для чистки стекла.
Внутренняя поверхность стекла покрывается сажей для создания токопроводящего слоя
Приступаем к сборке:
- Тщательно очищаем стекло от всевозможных загрязнений: следов краски, пыли, жира и т.п.
- Формируем токопроводящую поверхность. Для этого при помощи свечи на одну сторону каждой стеклянной заготовки равномерно наносим копоть, которая и выступит в роли проводника. Для облегчения процесса стекло перед операцией лучше охладить – так копоть осядет ровнее.
- С краев заготовки ватной палочкой аккуратно убираем лишнюю копоть, так, чтобы получилась прозрачная окантовка шириной около половины сантиметра.
- Вырезаем две полоски из алюминиевой фольги, ширина которых соответствует размеру токопроводящей поверхности. Они предназначены для выполнения функции электродов.
- Укладываем заготовку покрытой копотью стороною вверх и наносим на нее эпоксидный клей. Раскладываем по краям электроды из фольги так, чтобы их края выходили за заготовку.
- Накрываем деталь вторым листом, направленным закопченным слоем внутрь, тщательно прижимаем и склеиваем. Все соединения хорошо герметизируем.
Проводим испытания и замеряем сопротивление токопроводящего слоя. Теперь можно рассчитать мощность прибора, которая будет равна произведению сопротивления поверхности на квадрат силы тока. Если полученное значение находится в пределах, разрешенных нормативной документацией, прибор можно подключать в розетку. Если же нет, придется собирать его заново. При этом надо учитывать, что чем шире слой сажи, тем меньше сопротивление устройства и, соответственно, выше температура нагрева стекла.
Макет самодельного обогревателя из стеклянных пластин
По принципу использования инфракрасного излучения работает еще один простейший самодельный прибор, собрать который можно за несколько минут. Это устройство состоит из листа алюминиевой фольги, установленной на батарее и ориентированной на комнату. Тепло, исходящее от радиатора, собирается зеркалом фольги и отражается в помещение, без ненужных потерь на прогрев стен.
Способов сделать обогреватель своими руками существует множество. Можно выбирать разные принципы работы устройств и материалы, из которых они будут изготовлены. Главное, не забывать о том, что приборы в обязательном порядке должны быть безопасными. Не нужно лениться замерять сопротивление и рассчитывать мощность, чтобы определить, допустимо ли подключать самоделку в розетку или нет. Все контакты устройств, провода, токопроводящие части должны быть тщательно изолированы. Безопасный, эффективный и практичный обогреватель будет долгие годы радовать своей безупречной службой.
toozpickСтроительство / Печи, камины, отоплениеДобавлен 1 комментарий Приветствую, Самоделкины!Чтобы не мерзнуть в мастерской или гараже давайте попробуем собрать обогреватель своими руками.
И обогреватель не простой, а такой, чтобы прям почти бесплатно, с минимумом вложений. На сегодняшний день самый доступный и эффективный источник тепла — это обычная лампа накаливания.
Всю потребляемую энергию лампочка переводит в свет и тепло. Вот так выглядит спектр излучения лампы накаливания.
На рисунке показана часть спектра, которую может видеть человеческий глаз.
Как видите основная мощность излучения лежит в другом спектре — в инфракрасном.Если рассматривать лампочку как источник света, то ее КПД чрезвычайно мал и составляет не более 2-3%. А вот если посмотреть на лампочку как на источник тепла, то КПД будет аж 97%, потому как инфракрасное излучение нами воспринимается как тепло. Если увеличить напряжение, подаваемое на лампочку, то можно получить КПД светоотдачи до 15%, но при этом лампочка проживет не более пары часов. А если снизить напряжение вдвое, то светоотдача упадет в 5 раз, и почти вся потребляемая энергия уйдет на излучение инфракрасного спектра. При этом срок службы лампочки увеличится с 1000 часов до почти 1000000 часов, то есть лампочка станет практически вечной, если сравнивать с человеческой жизнью.
Значит потребление двух лампочек, примерно 70 Вт. Из-за увеличения сопротивления снизилось потребление, но соотношение количества тепла на 1 Вт потребляемой мощности, увеличилось.Для сравнения измерим ток, протекающий в одной лампочке. Он равен 420 мА. То есть, потребление составляет честных 100 Вт.

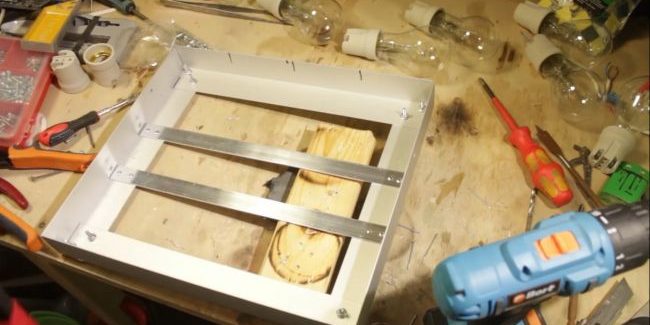

Расстояние между рядами лампочек должно быть такое, чтобы можно было через 100 лет заменить лампочки в случае выхода их из строя. То есть необходимо оставить зазор между колбами около сантиметра. Части рамы автор временно соединяет болтами. Конечно же нужно при этом использовать угольник, иначе получится чёрти что. Теперь внутри рамы нужно закрепить две полосы, на которые будет крепиться рефлектор, то есть отражатель.После того как автор заклепками закрепил полосы алюминия, рама стала жесткой. Углы выдержаны и можно заменить болты в раме на заклепки. Кроме болтов одного уголка оставляем возможность его открутить, на тот случай если не получится вкрутить лампочки.
Для изготовления отражателя потребуется алюминий из алюминиевых банок, потому что он легко обрабатывается имеет нужный изгиб.
Долго примеряясь, автор пришел к выводу, что лучше сделать изгиб примерно посередине, так чтобы остался запас сантиметр. И еще один изгиб, с помощью которого два сегмента будут цепляться друг за друга.Соединить два куска вместе помогут заклепки. Но баночный алюминии очень тонкий и легко рвется, поэтому с двух сторон на заклепку наденем шайбу. Такая конструкция будет уже гораздо надежней. Теперь нужно скрепить недостающие куски таким же макаром. Кладем рефлектор в раму.Крепим отражатель клепками. Сначала центральные, не дожимая их до конца, а потом крайние. Это делается потому, что листы ёрзают и постоянно хотят немного сложиться. А если зажать центральные заклепки, то листы могут остаться не в том положении, в котором нужно.
Потребуются полоски алюминия длиной 9 см. Места крепления патрона к полоскам нужно очень точно размечать. Потому что если будет криво, то не получится завести провод. Полоса прям впритык по ширине.
Доставка новых самоделок на почту
Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!
*Заполняя форму вы соглашаетесь на обработку персональных данных
Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь. Используемые источники:
- https://sovet-ingenera.com/otoplenie/radiator-obogrev/obogrevatel-svoimi-rukami.html
- https://life-sovet.ru/keramicheskij-jekonomnyj-obogrevatel-svoimi-rukami/
- https://www.asutpp.ru/obogrevatel-svoimi-rukami.html
- https://aqua-rmnt.com/otoplenie/radiatory/kak-sdelat-obogrevatel-svoimi-rukami.html
- https://usamodelkina.ru/10972-infrakrasnyy-obogrevatel-svoimi-rukami.html
